Radiateurs de chauffage en acier: comment peu coûteux, mais

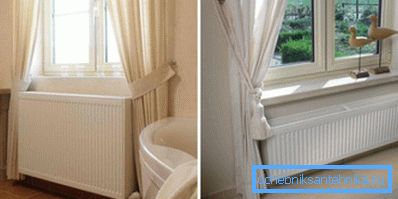

En construisant le système de chauffage de sa propre maison ou de son appartement, tout propriétaire souhaite que les batteries choisies par lui soient à la fois puissantes, belles et bon marché. Aujourd'hui, il n'est pas nécessaire de rechercher une solution de compromis. Toutes ces qualités ont des radiateurs en acier.

En outre, ils sont aussi simples que possible à installer, car ils constituent le meilleur choix pour ceux qui effectuent des réparations domiciliaires de leurs propres mains.

Variétés de produits

Les excellentes caractéristiques techniques et propriétés du consommateur en acier au carbone ne nécessitent aucune preuve. Ce matériau est largement utilisé pour la fabrication d'un grand nombre de produits différents: des jouets aux voitures.

Les radiateurs pour systèmes de chauffage n'ont pas été laissés de côté. La force, la légèreté et la flexibilité de l'acier en font l'un des matériaux les plus populaires pour la production de batteries.

Il existe actuellement deux principaux types de radiateurs:

• type de panneau;
• soudé à partir de tuyaux en acier.

Laissez-nous nous attarder sur chacun plus en détail.

Panneaux chauffants en tôle d'acier

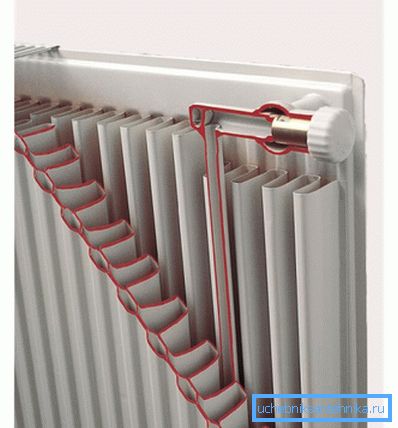

Un tel dispositif de chauffage constitué de manière constructive comprend les parties suivantes:

1. Tôle d'acier avec canaux d'écoulement de liquide de refroidissement. Elle-même est composée de deux tôles d'acier avec des rainures pré-estampées, qui sont soudées l'une à l'autre. Dans les radiateurs peuvent être un, deux ou trois pièces. Ensuite, ils sont reliés entre eux par des tuyaux.
2. Échangeur de chaleur. Il est soudé à la plaque et sert à augmenter la surface de contact du métal chauffé avec l'air de la pièce. Cela améliore le transfert de chaleur et, par conséquent, les performances de la batterie.

Faites attention! La plaque et l'échangeur de chaleur dans la batterie peuvent ne pas être seuls. Des modèles comportant plusieurs éléments similaires sont en cours de réalisation, grâce à lesquels des radiateurs en acier chauffent l'air, non seulement du fait du rayonnement d'énergie thermique, mais également par convection.

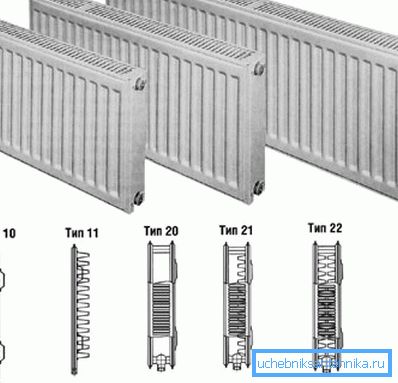

Les modèles d'appareils suivants sont distingués:

• type 10 - une tôle d'acier, pas d'échangeur de chaleur;
• type 11 - une tôle d'acier, une surface striée pour améliorer le contact avec l'air;
• type 20 - deux tôles d'acier, l'absence de radiateur à convection;
• Type 21 - deux tôles d'acier, un échangeur de chaleur pour la convection;
• type 22 - deux tôles d'acier avec deux radiateurs à ailettes, qui améliorent l'efficacité de l'échange d'air;
• type 30 - trois rangées de plaques d'acier sans ailettes entre elles;
• type 33 - trois rangées et trois réseaux de convection.

Quoi qu'il en soit, les radiateurs à panneaux en acier, malgré le nombre de couches, sont assez étroits et ne nécessitent pas un grand espace pour le montage et les supports massifs.

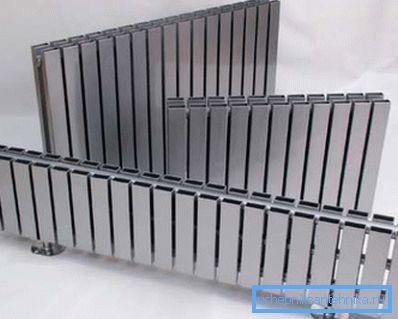

Batteries de chauffage à tubes d'acier

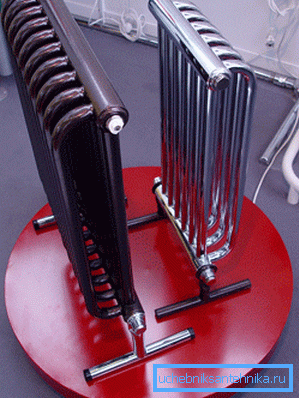

Structurellement, ce radiateur en acier est un ensemble de tubes métalliques (de différents diamètres et longueurs) qui sont soudés les uns aux autres. Le procédé de fabrication décrit nécessite davantage de main-d’œuvre et le prix des produits en question est donc beaucoup plus élevé (plus élevé que celui des batteries bimétalliques).

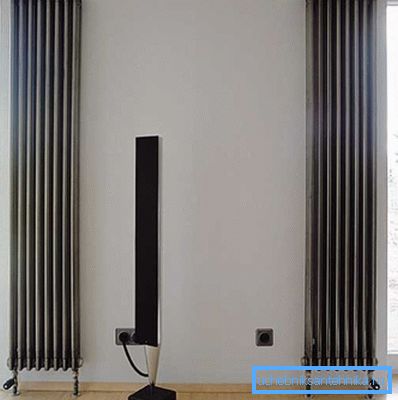

L'une des variantes courantes consiste à souder une ou plusieurs rangées de tubes verticaux, reliés par des collecteurs horizontaux. Mais il existe des solutions de design qui peuvent non seulement chauffer la maison, mais aussi servir de décoration d'intérieur.

Fabricants de batteries

Tout d'abord, il convient de noter que les radiateurs de chauffage domestiques en acier ne sont pas utilisés très souvent.

Les produits les plus courants des marques suivantes:

• Korado (pays d'origine - République tchèque);
• PURMO (Finlande);
• Demrad (Turquie).

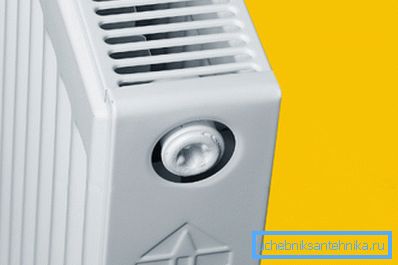

Astuce! Les radiateurs en acier de chauffage turcs, malgré les assurances des fabricants, ne diffèrent pas en qualité, car ils sont fabriqués en acier de faible épaisseur, de faible épaisseur et que la couche protectrice de peinture déteint souvent. Il est conseillé d'opter pour des marques plus célèbres. Dans les cas extrêmes, nous vous conseillons d’attirer votre attention sur la marque biélorusse - Lidea - qui présente un coût modique et une qualité tout à fait acceptable.

Caractéristiques techniques des radiateurs en acier

Après avoir abordé les caractéristiques de conception et les fabricants, il est temps d’examiner les caractéristiques techniques de chaque modèle, car elles ont une influence directe sur le choix d’un type de produit:

1. Pression de liquide de refroidissement. La plupart des panneaux de radiateur, cette valeur est de 6 à 10 atmosphères. Ceci est dû à la ductilité de l'acier, il est donc impossible de fabriquer des radiateurs plus durables pour des raisons objectives. Les modèles tubulaires supportent environ 15 atmosphères. Sans plus de discussion sur les nuances techniques, il convient de noter que les instructions d'installation de batteries en acier interdisent leur connexion aux réseaux de chauffage avec un circuit d'alimentation en liquide de refroidissement centralisé, car elles ne résisteront tout simplement pas à la pression de l'eau.
2. La qualité du fluide en circulation. Les radiateurs sont insensibles à la composition chimique et physique de l'eau, mais se détériorent très gravement à cause de l'air pénétrant dans le système de tuyauterie. Le moindre sas entraîne une violation de l'uniformité du chauffage et provoque une corrosion rapide de l'acier.

De nombreux fabricants couvrent les surfaces internes des batteries avec des composés protecteurs spéciaux (par exemple, les radiateurs Corado), mais à ce jour, aucun procédé efficace de lutte contre la rouille à l'intérieur des panneaux en acier n'a encore été inventé.

C'est pour cette raison que les batteries en acier ne sont pas installées dans les appartements urbains, car le liquide de refroidissement y est drainé à la fin de la période de chauffage.

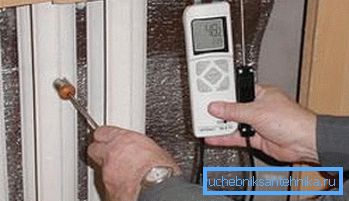

1. Température de l'eau chaude Les tôles d'acier peuvent résister à des températures ne dépassant pas 120 degrés Celsius. Sinon, l'intégrité du fabricant de la batterie n'est pas garantie.

1. La distance entre les tuyaux. Les tuyaux de tuyauterie aux batteries peuvent être organisés de différentes manières: du fond ou de la fin. Dans ce dernier cas, la distance entre la conduite entrante et sortante peut varier de 50 à 70 cm, ce qui doit être pris en compte lors de la pose des conduites (en particulier si elles sont encastrées dans le mur). En ce qui concerne les modèles tubulaires, tout dépend de la variété que vous avez achetée. La plage de distance est extrêmement large: de 12 cm à 3 mètres.
2. Paramètres géométriques. Cela dépend directement de la manière dont le radiateur que vous achetez s’adapte à la conception de la pièce. De plus, les dimensions affectent le poids, il faut en tenir compte lors de l’achat et de l’installation des supports. Les batteries les plus courantes des tailles suivantes:

• panneau - longueur jusqu'à 3 mètres, hauteur 20-90 cm;
• tubulaire - la longueur est illimitée, la hauteur est de 20 cm à 300 cm.

Astuce! Avant d'acheter le dernier type de piles, vérifiez leur profondeur. Les radiateurs à plusieurs rangées peuvent être assez «épais».

1. Épaisseur des tôles d'acier. Malgré le fait que cette nuance peu de gens prennent en compte, c'est très important. Ce paramètre dépend directement de la durabilité du produit que vous achetez. Plus l'acier utilisé est épais, plus le radiateur de chauffage vous servira longtemps.
2. Ergonomique. Ici, nous parlons avant tout de la facilité d’installation. Comme déjà mentionné, les entrées peuvent être installées à la fois sur le côté et sur le fond. Cette dernière option est plus esthétique, mais nécessite la pose de canalisations sous le sous-plancher, ce qui n’est pas toujours possible.

La procédure d'installation du radiateur en acier

L'installation de l'appareil sur le mur et son amarrage avec des conduites ne posera pas de problème, même pour un maître novice. Mais faites particulièrement attention à la qualité et à la précision des opérations. La moindre inexactitude lors de l'installation des supports peut entraîner un déséquilibre, ce qui entraînera le dépôt de minéraux dans la batterie. Et cela finira par provoquer une panne.

La procédure est la suivante:

1. Toutes les fiches sont retirées des buses de la batterie, les connexions filetées sont nettoyées de la poussière et des débris, la batterie est lavée à l'eau.
2. Les bouches d'aération, les thermostats et les vannes sont montés aux endroits désignés.

Faites attention! Pour sceller les joints, il est recommandé d'utiliser du ruban d'étoupe ou en polymère, ainsi que du mastic à la silicone, ce qui vous permet d'obtenir une étanchéité maximale des joints.

1. L'ancienne batterie est retirée (si nécessaire). N'oubliez pas de vidanger le liquide de refroidissement du système de chauffage. Si les raccords filetés ne peuvent pas être manipulés, vous pouvez simplement couper des morceaux de tuyaux avec une meuleuse.

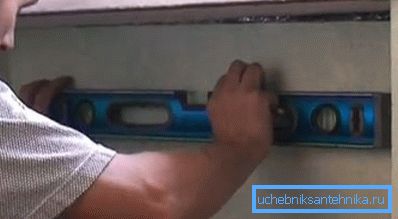

2. Des crochets sont accrochés pour le futur panneau. Avant cela, vous devez marquer et percer avec soin, sinon la batterie ne prendra pas sa place et vous obligera à monter le support. Les supports peuvent être fixés avec des chevilles ou des boulons d'ancrage.

1. Les sgons sont vissés sur des tuyaux en acier et des raccords spéciaux sont soudés aux extrémités des tuyaux en propylène.
2. Installation de l'ensemble du système. Il est souhaitable d’utiliser des clés dynamométriques qui permettent de mesurer la force et de serrer fermement le joint sans perturber le filetage.

Puis démarrez le système.

Ceci est fait de cette façon:

• le réseau de chauffage est sous pression (un appareil spécial est utilisé à cet effet);
• les conduites sont remplies de liquide de refroidissement (il est nécessaire d'effectuer cette opération avec précaution pour éviter les coups de bélier et pneumatiques, ainsi que pour permettre à l'air de s'échapper par les vannes préinstallées);

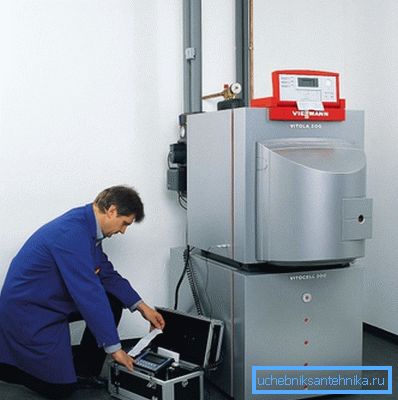

• la chaudière démarre en mode minimum et le réglage final de tous les paramètres n’est effectué qu’après avoir vérifié les joints.

Conclusion

Les radiateurs en acier constituent un moyen peu coûteux et efficace d’organiser un réseau de chauffage avec une chaudière autonome. En ce qui concerne les appartements urbains avec chauffage central, il est préférable de choisir d'autres solutions. Pour plus d'informations sur notre sujet, vous pouvez apprendre de la vidéo proposée à votre attention.
