Radiateurs de chauffage en cuivre-aluminium - une efficacité

Depuis 1857, date officielle de naissance pour tous ceux qui sont familiarisés avec la batterie de chauffage, cela fait longtemps. Au lieu de la fonte, d'autres métaux ont été largement utilisés, par exemple l'aluminium et l'acier. Des radiateurs bimétalliques sont apparus, dans lesquels deux types de métaux étaient combinés à la fois. Chacun des concurrents a ses forces et ses faiblesses, les radiateurs bimétalliques, par exemple, méritent l'attention, en raison de leur excellent transfert de chaleur.

Les concurrents des radiateurs en cuivre-aluminium

Le plus souvent, la classification des radiateurs est donnée en fonction du type de métal utilisé pour sa production.

En général, il y a:

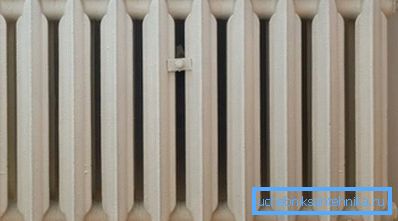

• batteries en fonte - considéré comme un classique. Ils se distinguent par une durabilité exceptionnelle. Par leur utilisation, les systèmes de chauffage se distinguent par une grande inertie. Les fabricants indiquent généralement une durée de vie maximale d'environ 30 à 35 ans, mais cela ressemble à une réassurance.

Faites attention! Certaines des batteries pionnières (qui ont été libérées dans l'usine de Sangalli au 19ème siècle) continuent de faire partie du système de chauffage du palais. Donc, avec la longévité, les problèmes ne se poseront pas.

• acier - le prix bas et l'excellente conductivité thermique sont les atouts principaux des radiateurs en acier;

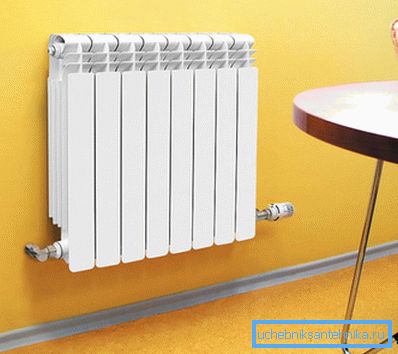

• en aluminium - comparé aux analogues de la fonte et de l'acier, il est alloué favorablement avec un poids réduit. Cependant, les chocs hydrauliques sont mal tolérés et, lorsqu’on utilise des éléments de connexion en cuivre, ils forment une paire galvanique, ce qui réduit leur durée de vie.

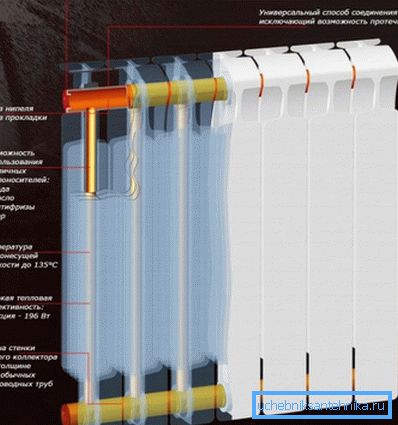

• bimétallique batteries - dans la construction de tels dispositifs 2 métaux sont utilisés. Il existe sur le marché des modèles utilisant de l'acier et de l'aluminium, ainsi que des appareils en cuivre-aluminium. Ces derniers se caractérisent par une efficacité maximale par rapport à tous les radiateurs mentionnés.

Tout ce que vous devez savoir sur les radiateurs en cuivre-aluminium

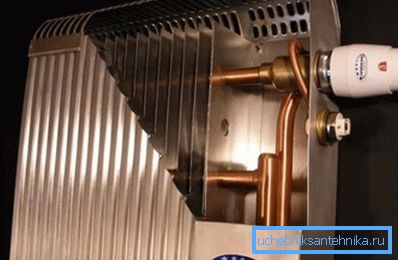

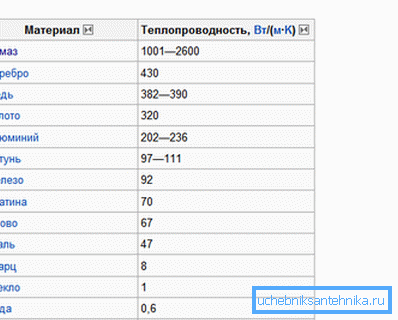

Dans les radiateurs bimétalliques en aluminium, des ailettes sont réalisées et un tuyau en acier ou en cuivre peut servir de chauffage. Sa conductivité thermique supérieure est en faveur du cuivre, si pour l'acier cet indicateur est de 47 W / m • K, alors le cuivre d'environ 400 W / m • K. La plupart des conductivités thermiques sauf l'argent (430 W / m • K).

Les dispositifs entièrement en cuivre coûtent cher et l'utilisation de l'aluminium permet de réduire considérablement les coûts tout en maintenant un rendement relativement élevé. L'aluminium a une conductivité thermique supérieure à 200 W / m • K, ce qui suffit amplement à un chauffage rapide de la pièce.

Les avantages d'une combinaison de cuivre et d'aluminium

Les radiateurs de chauffage en cuivre-aluminium, dans presque tous les paramètres, contournent les homologues en acier et en fonte.

Les points forts de ces radiateurs comprennent:

• haute conductivité thermique, et donc une plus grande efficacité à surface égale;

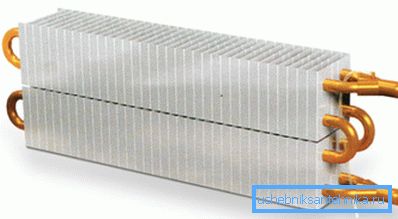

• De telles constructions sont fabriquées en une seule pièce, c’est-à-dire que les plaques d’aluminium sont simplement posées et soudées au tube de cuivre (bobine) à l’usine. Par rapport aux appareils sectionnels, le risque de fuite est beaucoup plus faible.

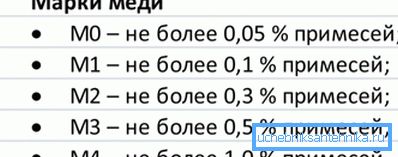

• seul le cuivre entrera en contact avec l'eau et celui-ci résiste à la corrosion. En outre, pour la fabrication de la bobine est utilisé uniquement le métal purifié, la proportion d'impuretés dans celle-ci ne dépasse pas 0,01%;

• comparé à un radiateur en fonte, un analogue en cuivre-aluminium de taille comparable pèsera environ 4 à 5 fois moins, ce qui facilitera l'installation et rendra les fixations moins puissantes que celles des batteries en fonte;

• la surface interne du tube de cuivre n'est jamais recouverte d'une couche de tartre et restera aussi lisse qu'après 10 ans de fonctionnement comme au moment de l'achat;
• Étant donné que l'appareil est fabriqué d'une seule pièce, il peut supporter sans problème la pression de travail dans le système de chauffage (environ 8 à 12 atmosphères). Le tube de cuivre résistera sans problème à une augmentation de pression à court terme jusqu’à 20 atmosphères ou plus. Cela permet d'utiliser des radiateurs en cuivre-aluminium dans les systèmes de chauffage instables.

À propos de la compatibilité du cuivre et d'autres métaux

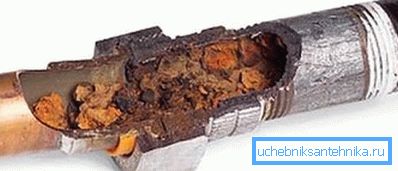

Lorsque des radiateurs de chauffage en cuivre-aluminium sont utilisés dans le système de chauffage, certaines restrictions s’appliquent au matériau du pipeline (alimentation et décharge). Le fait est qu’avec certains métaux, le cuivre, lorsqu’il est en contact direct, forme un couple galvanique, ce qui entraîne la destruction rapide de la jonction.

Faites attention! La destruction ne se produira pas s'il y a une couche de matériau neutre entre les métaux et si le système lui-même a une terre fiable (c'est-à-dire qu'il n'y a pas de microcourants).

Par conséquent, si le radiateur en cuivre-aluminium est toujours installé dans l'appartement, il est souhaitable d'abandonner les tuyaux en acier. En option, vous pouvez envisager l'utilisation de tuyaux en cuivre, mais cela coûtera cher et la fiabilité du raccordement des tuyaux en cuivre n'est pas à la hauteur. Optimal peut être considéré comme une variante de l’utilisation du pipeline renforcé de PP.

Types de radiateurs en cuivre-aluminium

La division en types est plutôt arbitraire, car la construction reste la même - le même tuyau en cuivre sur lequel les plaques d’aluminium sont situées.

Vous pouvez mettre en évidence:

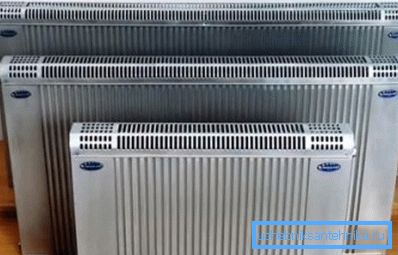

• radiateurs - le plus souvent, ils ressemblent à des panneaux chauffants mignons. Le design peu attrayant d'un tube de cuivre avec des ailettes est caché derrière un magnifique boîtier en métal. Dans la partie supérieure du boîtier, des trous dirigent l'air chaud dans la pièce;

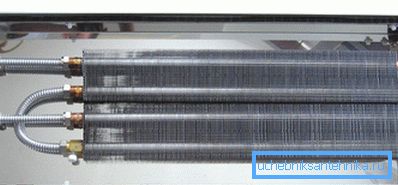

• convecteurs - le même design, et le prix est comparable.

La principale différence entre un convecteur et un radiateur réside dans le principe de fonctionnement. Ainsi, pour un radiateur, le rayonnement infrarouge (c'est-à-dire thermique) est plus caractéristique et, dans le cas d'un convecteur, l'air le traverse en permanence, c'est-à-dire que l'on observe un écoulement d'air.

La classification prend en compte le pourcentage de transfert de chaleur qui se produit dans le rayonnement infrarouge et la convection. Si la part de convection compte pour moins de 75%, l'appareil peut être attribué en toute sécurité à la classe de radiateurs.

La pratique de radiateurs en cuivre-aluminium

De tels dispositifs ne peuvent pas être recommandés pour une utilisation généralisée. Par exemple, avec le chauffage centralisé, la composition du liquide de refroidissement est loin d’être idéale, avec le temps le lieu de la soudure coulera nécessairement.

Faites attention! Actuellement, la plupart des fabricants de radiateurs en cuivre-aluminium dans la publicité soulignent que ce sont leurs radiateurs qui ont été développés en tenant compte des particularités du chauffage centralisé en Russie et leur offrent une garantie considérable. Ce n’est rien de plus que l’astuce du marketing. En cas de défaillance d’une batterie, vous devrez toujours prouver qu’elle a été utilisée conformément à toutes les règles. Il est donc préférable de ne pas expérimenter et de vous limiter aux batteries classiques.

Si un système de chauffage autonome est installé dans une maison privée et que tout le travail est effectué à la main, de tels dispositifs peuvent très bien être utilisés.

Dans le même temps, vous avez besoin de:

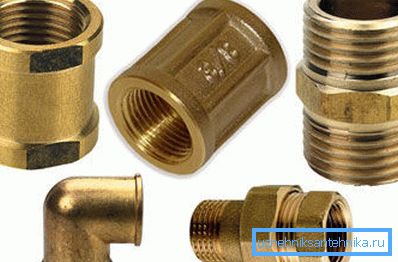

• installer des vannes d'arrêt exclusivement en laiton, bronze. Le cuivre est totalement compatible avec ces métaux - c’est-à-dire qu’il n’y aura pas de différence de potentiel pendant le fonctionnement;

• les tuyaux doivent être en cuivre, en polypropylène ou en métal-plastique. Il vaut mieux oublier le laminage d’acier;
• Il est souhaitable de contrôler la composition du liquide de refroidissement et de ne pas utiliser divers additifs. Il est peu probable qu'ils ajoutent de la durabilité au système de chauffage.

Installation de radiateur en cuivre-aluminium

Avant l'installation, il est nécessaire de comparer les paramètres du système de chauffage et les caractéristiques techniques du radiateur afin de déterminer s'il peut fonctionner longtemps dans de telles conditions.

Faites attention aux paramètres suivants:

• pression du système - ne doit pas dépasser 20 atmosphères;
• le caloporteur ne doit pas être chauffé à plus de 130? С;
• Le liquide de refroidissement Ph ne doit pas dépasser 7-9;
• la teneur en oxygène est également normalisée - la teneur maximale est de 0,02 µg / l.

En ce qui concerne l'installation du radiateur lui-même, les instructions ne diffèrent pas de l'installation d'une batterie conventionnelle.

Il faut:

• démonter l'ancienne pile;
• installez les fixations dans le mur (si vous utilisez un radiateur mural);
• accrocher une nouvelle batterie;
• raccorder les tuyaux d'entrée et de sortie à l'entrée et à la sortie, installer des vannes d'arrêt et de contrôle;
• vérifiez l'étanchéité du système.

Faites attention! Certains fabricants se soucient peu de la facilité d’installation des radiateurs. Les entrées peuvent être situées proches les unes des autres, il ne fonctionnera donc pas de placer 2 angles. Vous devez faire attention à cela lors de l'achat.

Résumant

L'utilisation de radiateurs de chauffage en cuivre-aluminium peut considérablement améliorer l'efficacité du chauffage. Cet effet est obtenu grâce à la conductivité thermique élevée des ailettes en cuivre et en aluminium. La distribution relativement faible d'un tel dispositif peut s'expliquer par le prix élevé et un certain nombre de limitations associées à l'utilisation de tuyaux en cuivre dans la structure.

La vidéo en général montre le principe de fonctionnement et le dispositif du radiateur en cuivre-aluminium.
