Radiateurs de chauffage en cuivre: caractéristiques,

L'un des éléments importants d'un système de chauffage est le radiateur de chauffage. Cela dépend de lui, de la rapidité et de l'efficacité du chauffage de la maison et de la quantité de carburant nécessaire pour maintenir un microclimat confortable dans un appartement ou une maison. La plus grande conductivité thermique, le rendement élevé et l'aspect inégalé se distinguent par un radiateur en cuivre.

Qu'il est le héros du matériel d'aujourd'hui.

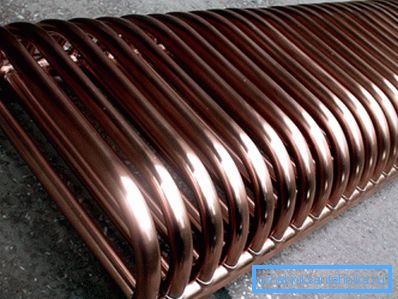

Radiateur en cuivre: beauté et puissance

Principe de fonctionnement des radiateurs

Le fonctionnement des radiateurs, qui font partie d'un système de chauffage avec un fluide caloporteur, est extrêmement simple. L'eau chaude chauffée par des canalisations à l'aide d'une chaudière à gaz, à combustible solide ou électrique pénètre dans la batterie, où elle transfère l'énergie thermique accumulée dans l'air de la pièce.

Compte tenu de cela, il est facile de comprendre que la température dans une pièce dépend non seulement du degré de chauffage du fluide et de la vitesse de son écoulement dans le système, mais également du type et du matériau des radiateurs utilisés.

Du point de vue de la physique, le transfert de chaleur dans les panneaux de chauffage est le suivant:

  1. L'eau qui traverse le radiateur chauffe le matériau à partir duquel elle est fabriquée. Après cela, l'aluminium, le cuivre ou l'acier commencent à émettre des ondes infrarouges capables, comme on le sait, de transmettre de l'énergie thermique aux molécules de l'air.
  2. Les masses d’air chauffées directement près de la batterie deviennent moins denses et plus légères, de sorte qu’elles montent dans la partie supérieure de la pièce et cèdent la place à l’air froid. À l'avenir, ce processus, appelé convection, est répété de manière cyclique.
  3. La capacité des corps chauffés à émettre la plus grande partie de l’énergie sous forme d’ondes infrarouges est appelée conduction thermique. Plus ce paramètre est grand, plus le radiateur fonctionnera efficacement et sera confortable dans une pièce chauffée en hiver.
Sur la photo - un schéma du radiateur de chauffage

Faites attention! Le cuivre a la conductivité thermique la plus élevée parmi tous les matériaux utilisés pour fabriquer des batteries. Par conséquent, ce sont les radiateurs de chauffage en cuivre qui utilisent le plus efficacement l’énergie du liquide de refroidissement. Cependant, leur prix est beaucoup plus élevé que tout autre produit.

Caractéristiques des batteries en cuivre

Les avantages

Les batteries au cuivre occupent une position de leader en termes d’efficacité, laissant loin derrière tous les autres modèles existants, y compris les radiateurs à bilame.

En effet, outre cet indicateur, ils présentent de nombreux autres avantages indéniables:

  • haute efficacité - dans ce paramètre, le cuivre dépasse de plus de 5 fois la fonte généralisée;
  • antiseptique - les propriétés spéciales des métaux non ferreux empêchent la croissance de micro-organismes dans le système de chauffage, qui peuvent être nocifs pour une personne et devenir une source de maladies dangereuses;
Le cuivre est durable, souple, antiseptique et beau.
  • force et souplesse - la combinaison de ces deux qualités permet d'utiliser des batteries au cuivre dans des installations de chauffage sans craindre leur destruction par l'impact hydraulique ou pneumatique, ainsi que de faciliter l'installation de produits dans le réseau d'ingénierie construit;
  • capacité à résister à une pression élevée - le cuivre peut être utilisé dans les systèmes de chauffage où la pression du liquide de refroidissement atteint 16 atmosphères, ce qui est beaucoup plus élevé que nécessaire;
  • la possibilité d'utiliser du liquide de refroidissement à haute température - Les batteries peuvent fonctionner même lorsque la température de l'eau dépasse 140 degrés Celsius.

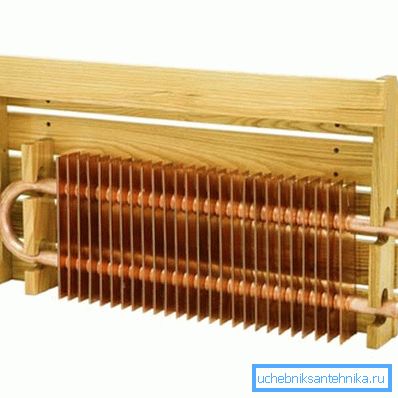

L'utilisation d'un radiateur en cuivre permet de chauffer le liquide de refroidissement à une température élevée.

Faites attention! Radiateur en cuivre résistant aux fluides chimiquement actifs. Par conséquent, avec de telles batteries, vous pouvez utiliser de l’antigel, qui remplace l’eau. L'essentiel est de choisir les bons pipelines et raccords.

Caractéristiques spéciales

La matière première pour la production de radiateurs de chauffage en cuivre est du cuivre de haute qualité sans aucune impureté, car, outre d’excellentes caractéristiques techniques, ils ont un aspect esthétique.

L'un des avantages importants des produits décrits est qu'ils n'ont pas besoin d'être peints. Après tout, la couche de peinture appliquée sur la surface des éléments chauffants réduit le coefficient de transfert de chaleur.

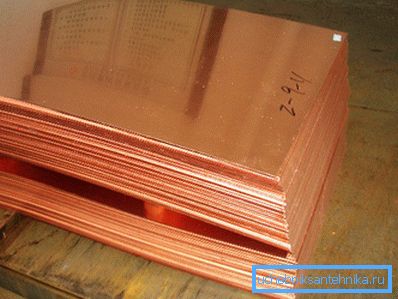

Le cuivre est beau en soi et ne nécessite pas de peinture.

Les batteries de cuivre ne nécessitent pas de revêtement décoratif. Ils constituent un élément indépendant de la conception de la pièce ou peuvent être équipés de grilles décoratives améliorant la convection des masses d’air chauffé.

Il n’ya pas si longtemps, on commençait à utiliser des plaques de cuivre spéciales, qui étaient simplement soudées aux tuyaux de chauffage, augmentant ainsi la zone de contact avec l’air. Vous obtenez ainsi la plus grande batterie possible (sa taille ne dépend que de votre désir et de la longueur des tuyaux), qui utilise utilement chaque watt d'énergie généré par la chaudière.

En utilisant des plaques de cuivre, portées sur le tuyau, vous pouvez créer une batterie de toute longueur

Le plus grand effet peut être obtenu en utilisant des thermostats automatiques qui contrôlent le fonctionnement du réseau climatique. Grâce à eux, on atteint une température confortable dans la pièce et on économise les caloporteurs utilisés - gaz, électricité, gazole, etc.

Conseils pour choisir

Si vous décidez d'utiliser des radiateurs en cuivre pour l'installation du réseau climatique dans un appartement ou une maison, vous devez prendre en compte les nuances suivantes:

  1. Il est impossible de combiner des produits de différents matériaux dans un même système. Lors de l'installation de panneaux de cuivre, il est nécessaire de construire des tuyaux à partir de ce métal, sinon une réaction chimique se produira qui conduira à la corrosion d'éléments individuels du réseau de chauffage.

Il est également important de prendre en compte les différents coefficients de dilatation linéaire résultant du chauffage.

  1. Les éléments de raccordement - raccords - ne doivent pas être en acier au carbone, mais en métal non ferreux (par exemple, le laiton).

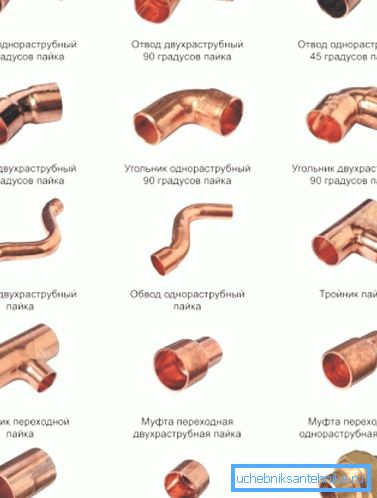

Seuls les raccords en cuivre ou en laiton conviennent à une installation de chauffage.
  1. Le caloporteur doit être complètement nettoyé des particules solides pouvant servir d'abrasif.. Le cuivre est un métal mou et est donc détruit à la suite de leur impact. En outre, contrôlez la composition chimique du liquide: il ne doit pas contenir d’acides ni d’alcalis.

Le tuyau d'entrée à travers lequel le chauffage est rempli doit être alimenté par un filtre.

  1. Achetez des composants uniquement auprès de fournisseurs de confiance. Sinon, vous risquez d'acheter des piles fabriquées avec des matières premières de mauvaise qualité, susceptibles de provoquer une casse pendant le fonctionnement du réseau de chauffage conçu.

Faites attention! Dans certains points de vente au détail, vous pouvez tomber sur des objets truqués: un radiateur en acier au carbone de qualité inférieure est recouvert d’une fine couche de cuivre de qualité supérieure et attrayant. Soyez prudent, faites appel à des consultants qui savent contrôler la qualité des piles au cuivre.

Avant d'acheter, il est également nécessaire de clarifier:

  • la surface des pièces à chauffer;
  • hauteur du sol au plafond;
  • le nombre et les dimensions des ouvertures de porte et de fenêtre, le matériau des blocs de fenêtre installés;
  • la température qui doit être maintenue dans la pièce (par exemple, dans la pépinière, il devrait être plus, dans le salon ou la cuisine - moins).

Comme mentionné précédemment, le cuivre a un coefficient de transfert thermique élevé. Vous pouvez donc installer moins de sections que lorsque vous choisissez des batteries en fonte ou en acier.

Installation de radiateurs en cuivre

Envisager l'installation de piles en cuivre de leurs propres mains L'instruction vous aidera à effectuer correctement toutes les actions nécessaires.

La tâche principale est de choisir le bon endroit. Il est recommandé d'installer des radiateurs sous les ouvertures des fenêtres, car c'est à travers elles que de l'air froid pénètre dans la pièce. Les batteries de travail, au contraire, créent un rideau thermique qui chauffe la pièce et empêche la condensation de l’humidité sur les vitres.

La distance entre le bord inférieur et le sol, ainsi que la partie supérieure et la batterie doit être d'au moins 15 centimètres. Grâce à ces lacunes, une convection efficace de l'air froid et chaud est organisée. Pour la même raison, la batterie doit être fixée à au moins 5 cm du mur.

L'installation elle-même peut se faire de deux manières:

  1. Utilisation de supports muraux. À cet effet, des trous sont percés dans le mur, dans lesquels des crochets spéciaux sont fixés à l'aide de boulons d'ancrage. Leur nombre dépend de la taille de la batterie. En règle générale, 2-5 pièces suffisent.

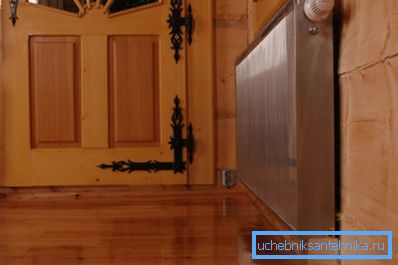

Batterie montée au mur
  1. Sur les jambes. Dans ce cas, une plate-forme installée sur des pieds d'environ 12 cm de long est nécessaire pour servir de support au bord inférieur du radiateur.

Astuce! Il est souhaitable de protéger les points de contact des fixations avec la surface en cuivre du radiateur avec des joints en caoutchouc ou en silicone. Sinon, les crochets ou les jambes peuvent endommager un métal de couleur douce et provoquer des fuites.

Souder les tuyaux de chauffage à fond.

De plus, l'installation de radiateurs en cuivre nécessitera les équipements suivants:

  1. Vannes pour purger l'air des radiateurs (grues Mayevsky). Ils sont installés dans la partie supérieure de la batterie et servent à retirer les bouchons d’air qui se forment une fois que le système de chauffage est rempli de liquide de refroidissement.

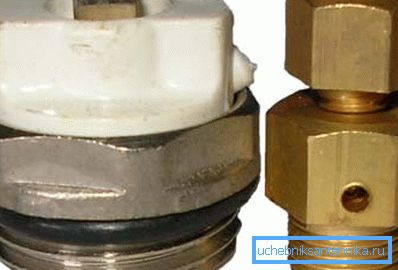

Valve de purge de batterie
  1. Vannes (vannes). Mettez le radiateur d'entrée et de sortie. Ils vous permettent de régler la quantité de liquide de refroidissement fournie au radiateur et, en conséquence, la température de la pièce. De plus, en bloquant ces robinets, il est possible de réparer facilement un élément cassé ou de remplacer un élément complètement défaillant du réseau de chauffage.
  2. Bypass. Il est utilisé uniquement dans les systèmes de chauffage monotube. Connecte les tuyaux entrants et sortants, en contournant le radiateur.

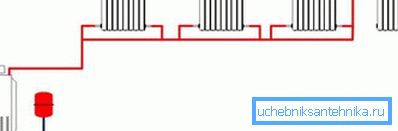

Bypass Montage de la batterie

Doit être équipé d'une grue et avoir une section plus petite que le tuyau d'alimentation. Permet une circulation plus uniforme du liquide de refroidissement.

Après l'installation de tous les radiateurs et leur jonction avec les canalisations, il est nécessaire d'effectuer un essai de démarrage du chauffage. Pour ce faire, le système est rempli de liquide de refroidissement avec une pression minimale et la chaudière est allumée.

Il est nécessaire d'inspecter tous les joints à la recherche de fuites. En cas de détection de ce dernier, vous devez réassembler le nœud problématique. À la fin des vérifications, le système est prêt pour une opération ultérieure.

Faites attention! Si les radiateurs font partie du système de chauffage global (dans un appartement de ville), vous devez obtenir un document des employés du service du logement autorisant le fonctionnement du système. Cela vous protégera des réclamations en cas de rupture de pipeline, car la qualité de l'assemblage a été vérifiée par des experts.

Si l'installation de chauffage a été réalisée par des experts, demandez un document donnant une garantie sur le travail effectué.

Dans une maison privée, aucun document ne doit être pris. Il est conseillé de contacter uniquement l'organisation qui installe la chaudière afin que ses spécialistes vérifient la conformité du réseau de chauffage monté aux paramètres spécifiés dans la documentation technique.

Conclusion

Les radiateurs en cuivre du système de chauffage sont l’une des meilleures solutions, mais aussi la plus chère, pour aménager le système de chauffage d’un logement. Cependant, la qualité du travail du réseau climatique fini et sa durabilité dépendent directement de l'installation correcte.

Vous pouvez en apprendre plus à ce sujet dans la vidéo ci-dessous.
