Radiateurs de chauffage par le sol: comment chauffer une

Les batteries murales, quelle que soit leur polyvalence, ne conviennent absolument pas pour une installation dans des pièces spacieuses, dont la plupart des murs sont en verre. Dans ce cas, d'autres radiateurs de chauffage sont utilisés: encastrés dans le sol ou montés sur les pieds.

La pratique montre que la première option est la plus acceptable, car elle vous permet de masquer complètement les appareils de chauffage encombrants et inesthétiques. Il concerne les fonctionnalités d'utilisation et d'installation de ces périphériques qui seront discutées ci-dessous.

Le radiateur dans la niche est une excellente solution pour les terrasses et les vérandas fermées

Equipement de chauffage inhabituel

Caractéristiques de conception

Les radiateurs de chauffage au sol sont rarement utilisés, mais ils sont parfois indispensables. Le principal domaine d'application de ces applications est le chauffage de pièces avec une grande surface vitrée. Ce peut être juste une pièce avec de grandes fenêtres ou une terrasse couverte avec accès au jardin.

Dans ce cas, il y a plusieurs façons de chauffer:

  1. Batteries classiques montées sur le mur latéral ou arrière. Cette option est la plus inefficace, car tout le monde sait que les équipements de chauffage doivent être installés dans les endroits les plus froids de la pièce, c’est-à-dire près des fenêtres. De plus, de cette manière, le style intérieur conçu par l'architecte ou le designer peut être perturbé.
  2. Système de chauffage au sol. Une bonne solution qui ne peut pas être mise en œuvre si le bois est utilisé comme matériau pour le sol: parquet, planches de bois massif ou de terrasse, etc. Le fait est qu’il a un faible coefficient de conductivité thermique. Cela réduira considérablement l'efficacité d'un tel système de chauffage.
Système de chauffage par le sol ne peut pas toujours réchauffer l'air à un niveau confortable

De plus, le prix d’une telle solution sera bien plus élevé que le coût d’installation de réchauffeurs de canal.

  1. Radiateurs au sol. Représente l’une des variétés de batteries classiques utilisées dans les réseaux de chauffage avec un fluide caloporteur. Ils ne diffèrent que par la forme et le lieu d'installation: ils sont montés dans des rainures (canaux) spécialement conçues à cet effet.

En plus de ces batteries sont fermées avec des barres qui ne gênent pas la circulation de l'air et masquent parfaitement l'équipement installé.

Les avantages de cette solution sont les suivants:

  • la source de chaleur est située exactement à l'endroit où vous en avez le plus besoin;
  • une batterie située sous le sol n'empêche pas l'accès à la porte ou à la fenêtre et ne provoque pas de dissonance dans la conception de la pièce.
Source de chaleur qui ne gâche pas l'intérieur

Les supermarchés de construction moderne proposent deux types de radiateurs installés sous le sol:

  1. Corpus. Dans ce cas, l'élément chauffant est installé dans un boîtier spécial, monté dans le sol et servant de canal.
  2. Sans corps. Ces radiateurs sont placés dans des niches qui doivent être conçues avant.

Corps radiateurs

Les boîtes dans lesquelles les éléments chauffants sont installés sont en métal galvanisé mince. Les parois de la carrosserie pour augmenter leurs propriétés de préservation de la chaleur sont recouvertes de matériaux isolants et peintes de la couleur appropriée.

L'appareil de chauffage lui-même est constitué d'un tuyau spécialement plié sur lequel des plaques d'échangeur de chaleur sont soudées, ce qui augmente la zone de contact avec l'air. Le matériau utilisé pour ces éléments est l’aluminium, qui transfère la chaleur de l’eau chaude à l’air ambiant.

Sur la photo - radiateur à enveloppe galvanisée

Sur le dessus du boîtier, des grilles décoratives en bois ou en métal sont fermées. Cela vous permet de choisir une option qui est combinée à la fois avec du parquet et des carreaux de céramique.

Les radiateurs corporels existent dans les tailles suivantes:

  • largeur - de 5 à 25 cm;
  • longueur - de 50 cm à plusieurs mètres;
  • profondeur - de 10 à 70 cm.

L'efficacité de la batterie, située sous le plancher, dépend non seulement de la surface de l'échangeur de chaleur et de la température du liquide de refroidissement, mais également de la vitesse de convection de l'air. Les modèles les plus puissants peuvent également être équipés de ventilateurs électriques. L'inconvénient de cette solution est la nécessité de connecter des équipements au réseau électrique et de générer un niveau de bruit accru.

Sans emballage

Ces radiateurs sont installés sous le sol dans des rainures spécialement conçues. Les niches sont réalisées sous la forme d'un rectangle, isolées et recouvertes de tout matériau décoratif non combustible. La profondeur, la largeur et la longueur sont conçues en fonction de la taille des radiateurs qui y seront installés.

Pour l’installation de dispositifs anti-rupture, vous devez vous équiper d’une niche spéciale.

Note! N'oubliez pas qu'il doit y avoir un espace d'au moins 10 cm entre le fond de la niche et l'échangeur de chaleur du convecteur, ce qui vous permet d'organiser une convection naturelle de l'air, sans laquelle un chauffage uniforme de la pièce est impossible.

D'en haut, la rainure dans le sol est recouverte d'une grille. Il doit être suffisamment résistant pour supporter le poids des personnes qui le traversent et être facilement enlevé, ce qui permet de nettoyer et d'entretenir le radiateur installé. Les bords de l'évidement, où la grille de protection est installée, peuvent être décorés avec des coins en métal ou en aluminium.

Calcul de puissance

La détermination de la taille et, en conséquence, de la puissance du radiateur de niche se fait selon le même schéma que la batterie classique. Les chiffres requis peuvent être extraits des calculs techniques figurant dans la documentation de projet du bâtiment en cours de construction.

La puissance des radiateurs installés est calculée par la méthode standard

Toutefois, afin de maximiser l'efficacité des radiateurs situés sous le sol, il convient de prendre en compte ces nuances:

  • il est nécessaire d'installer des radiateurs de niche dont la puissance est 20% supérieure à celle requise par le projet;
  • si la longueur de la batterie est supérieure à 3 mètres, il est conseillé de la raccorder aux canalisations en diagonale (l’eau chaude entre et sort par les tuyaux situés aux extrémités opposées de l’appareil).

Dispositifs de montage

Développement d'un projet d'architecture

Il convient de noter immédiatement que les radiateurs de chauffage intégrés constituent un équipement complexe en termes d’installation. Par conséquent, il est possible d’entreprendre le travail de vos propres mains uniquement si vous êtes totalement confiant dans vos capacités et vos compétences.

La possibilité d'utiliser de tels dispositifs de chauffage devrait être prévue au stade de la conception architecturale du bâtiment.

Il est conseillé de prendre en compte les nuances suivantes:

  1. Assurez-vous que le dessin créé est conforme aux exigences des services sanitaires et autres. Il est important de respecter l'épaisseur de plancher requise au premier étage ou la résistance des dalles de plancher en béton armé au deuxième étage. En effet, outre les radiateurs eux-mêmes, des canalisations seront installées au même endroit, fournissant et éliminant le liquide de refroidissement.
  2. Il est important de préparer le canal de la taille souhaitée. Plus elle est profonde et longue, plus la batterie que vous pouvez installer est puissante. Cependant, une niche dans le sol de cette taille affecte les caractéristiques de résistance de la structure et l'ingénieur effectuant les calculs doit donc envisager la possibilité d'installer un radiateur sous le sol.

Arrangement du système de chauffage

En plus des éléments structurels du bâtiment, le système climatique lui-même est sujet à la conception. En particulier, vous devez placer correctement les tuyaux d’alimentation en liquide de refroidissement et déterminer l’emplacement d’installation des vannes d’air qui retirent l’air accumulé dans les tuyaux et les radiateurs.

Faites attention! Un radiateur de chauffage par le sol ne fonctionne pas comme une batterie montée sur un mur. Cela est dû principalement à une autre résistance à l'écoulement du fluide. Par conséquent, lors de la conception, il est nécessaire d'effectuer un calcul hydraulique très minutieux et de sélectionner les modes de fonctionnement des vannes thermiques.

Sinon, l’énergie thermique générée par les radiateurs ne suffira pas à réchauffer l’air de la pièce à la température souhaitée.

Il est conseillé de prévoir un contrôle automatique des radiateurs utilisant des vannes électroniques et des capteurs. Cela permettra un ajustement plus précis des modes de fonctionnement en fonction des conditions extérieures, ce qui non seulement augmentera le confort, mais offrira également la possibilité d'utiliser les ressources énergétiques de manière plus économique (gaz, diesel, électricité, etc.).

Niche de montage

L'étape la plus cruciale consiste à créer une niche pour un radiateur. Les instructions pour sa conception sont simples. Ici, il est important de n'observer qu'une condition très importante - fournir une couche d'étanchéité continue (surtout si l'installation d'une niche est faite au premier étage, où le plancher de tirage est disposé «sur le sol»).

Le processus de travail pour faciliter la présentation sera divisé en plusieurs étapes successives:

  1. Une niche de la longueur et de la largeur requises est en préparation. Si le sol n'est pas encore inondé, c'est facile à faire. Mais dans le sol fini, vous pouvez également créer les rainures nécessaires. Cela ne prendra pas beaucoup plus longtemps.
Schéma de niche pour le revêtement de sol dans le sol
  1. La protection contre l'eau se dépose avec l'utilisation de matériaux de revêtement ou en rouleau. Assurez-vous qu'ils ne dégagent pas de substances nocives pour le corps humain lorsqu'ils sont chauffés.
  2. La prochaine étape se réchauffe. Vous pouvez disposer une mousse de niche en polystyrène ou en un autre matériau à faible coefficient de conductivité thermique.
  3. Après cela, vous devez créer un matériau décoratif de niche. Vous pouvez simplement le plâtrer ou le recouvrir de carreaux de céramique, qui servaient à poser la terrasse ou la véranda par terre. Dans le premier cas, il est nécessaire de renforcer la surface avec un treillis pour éviter les fissures ou l’effritement dû aux mouvements de température et de retrait de la base.
La disposition de la niche dans le sol

Faites attention! Si un tel système est installé au deuxième étage, l'architecte ou l'ingénieur qui conçoit la maison devrait prévoir la réduction des chevauchements, ainsi que disposer les poutres de support ou les dalles en béton armé de manière à ce que la niche ne les traverse pas.

Le bord supérieur de la cavité pour le convecteur peut être décoré avec des coins et fournit des supports qui maintiennent la grille décorative et protectrice.

Solutions combinées

Dans le cas où il est nécessaire de chauffer de très grandes pièces avec de grandes fenêtres, les radiateurs à canaux peuvent être combinés avec d'autres équipements de climatisation:

  • radiateurs classiques;
  • système de chauffage par le sol.

Dans ce cas, il est nécessaire d'installer et de configurer correctement le système de climatisation automatique, qui coordonnera de manière indépendante le travail de tous les appareils montés, pour obtenir le résultat le plus efficace et le plus économique.

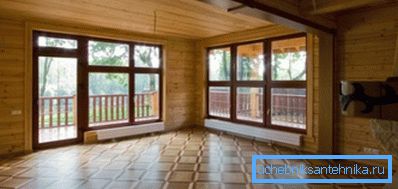

Les solutions combinées peuvent également être utilisées pour le chauffage.

Conclusion

Les radiateurs de chauffage par le sol pour conduits constituent une excellente solution pour le chauffage de locaux en cas d’impossibilité d’installer des systèmes traditionnels ou d’impossibilité de concevoir des planchers chauffants. Cependant, il existe d'autres méthodes innovantes de chauffage (voir également l'article Quelles sont les caractéristiques et les avantages des radiateurs de chauffage Rifar?).

Vous pouvez en apprendre plus à leur sujet dans la vidéo ci-dessous.
