Radiateurs de chauffage tubulaires en acier pour locaux

L'un des paramètres les plus importants dans n'importe quelle pièce est la température agréable. Cela peut être réalisé à l'aide de divers systèmes de chauffage utilisés dans la construction résidentielle et industrielle.

Le plus souvent, la chaleur est transférée dans l'atmosphère d'une pièce à l'aide de radiateurs, dont la conception peut être quelconque. Aujourd'hui, nous allons parler de la structure tubulaire, de ses caractéristiques, de ses dimensions et d'autres paramètres.

Le principe de fonctionnement des radiateurs

Bien qu'il existe plusieurs façons de chauffer une pièce, on considère toujours que les plus anciens et les plus fiables utilisent des radiateurs constitués de sections. A l'intérieur de celui-ci, des canaux sont nécessaires au mouvement du liquide de refroidissement, qui est le plus souvent de l'eau ordinaire.

Examinons plus en détail le principe de fonctionnement des radiateurs, en se concentrant sur trois composants:

1. Rayonnement - pendant le fonctionnement, les piles dégagent de la chaleur. A propos, il a été remarqué que les objets sombres cèdent davantage à l'atmosphère d'une pièce que ceux qui sont clairs.
2. Convection - type de transfert de chaleur lorsque le transfert d'énergie interne se produit dans des flux et des jets.
3. Conductivité thermique - le processus de transfert de l'énergie thermique des corps chauffés vers des corps moins chauffés.

Fabriquer des radiateurs à partir de:

• fonte de fer;
• l'aluminium;
• l'acier;
• cuivre.

Ils peuvent également être bimétalliques, par exemple à l'intérieur du cuivre et de l'aluminium, ou de l'acier et de l'aluminium.

La conception peut être à panneaux et tubulaire. Ces derniers sont devenus aujourd'hui particulièrement recherchés en raison de leur efficacité et de leurs solutions de conception intéressantes. Nous examinons ci-dessous ces paramètres plus en détail.

Propriétés

Les radiateurs tubulaires se composent de plusieurs sections, comme la grande majorité des autres structures de ce type. Cependant, ils ne sont pas tordus en eux, comme dans les radiateurs de chauffage en fonte, en aluminium ou bimétalliques, mais sont soudés ensemble.

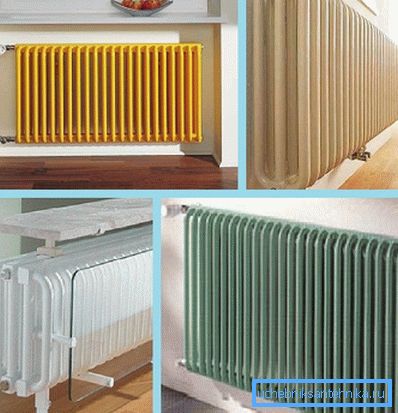

Le degré d'efficacité de l'appareil dépend du nombre de tubes dans la section. Par exemple, l'efficacité minimale peut être obtenue à partir de 2 tubes, la meilleure option est 6.

Astuce: pour chauffer une grande surface, nous recommandons d'installer des radiateurs de plus grande profondeur, dans lesquels l'efficacité sera plus grande.

Généralement, les structures tubulaires pour le chauffage sont en acier. La popularité du matériau ajoute à sa force et à sa fiabilité de fonctionnement, en plus de résister aux environnements agressifs. Dans nos conditions, ce paramètre est considéré comme important car la qualité du liquide de refroidissement est généralement située à un niveau bas.

Ces propriétés, ainsi que d’autres, telles que le faible poids, qui permet d’assembler et de désassembler rapidement et manuellement les équipements, permettent aux appareils de rester en demande sur le marché. En outre, le prix d'un radiateur en acier est de 2 à 5 fois inférieur à celui d'un radiateur en fonte ou en aluminium de la même zone de chauffage.

Avantages:

1. Hygiène, l’appareil n’ayant pas d’angle pointu, il se nettoie facilement de la poussière. Le même paramètre le rend plus sûr pour les enfants.
2. Il tolère les pertes de charge en radiateur en acier.
3. Le matériau de fabrication diffère par la résistance à la corrosion. Pour améliorer ses caractéristiques techniques, il est revêtu à l'intérieur de composés polymères qui augmentent la durée de vie des appareils.

Inconvénients:

1. Par conséquent, si nous prenons le coût par kW de puissance comme point de calcul, le niveau d’émission de chaleur sera faible.
2. Les zones de soudage par points constituent un danger potentiel pour ces radiateurs. En raison de fortes chutes de pression, elles peuvent fuir.

Astuce: l'installation de tels dispositifs est préférable dans les systèmes de chauffage autonome.

Dimensions globales et pression

Le premier paramètre est nécessaire pour la sélection du lieu d’installation de l’appareil de chauffage:

Calculer le nombre de sections

Comme mentionné ci-dessus, le chauffage tubulaire peut être installé dans le système de chauffage central et dans le chauffage individuel. Bien que cette dernière option soit préférable en raison de la faible pression du liquide de refroidissement.

Cependant, quel que soit le lieu d'installation, il est extrêmement important de calculer correctement le nombre de sections nécessaire. Sinon, vous n'obtiendrez pas l'effet attendu du confort.

La conception, bien qu’elle comporte un périphérique sectionnel, mais elle n’est pas repliable, vous ne pouvez donc pas ajouter les éléments manquants ni supprimer les éléments supplémentaires. Le numéro standard est le 2e, le 6e, le 8e et le 12 radiateurs sectionnels; parfois, vous pouvez trouver des piles disponibles dans le commerce comprenant 14 ou 16 piles.

Conseil: lorsque vous calculez le nombre de sections, tenez compte du fait que le rendement calorifique moyen de chacune d'elles peut être compris entre 80 et 120 watts.

Les instructions de construction indiquent que, conformément aux normes de chauffage 1 m² besoin de dépenser 100 watts de chaleur. Il vous suffit de connaître la surface de la pièce et de multiplier cette valeur par 100 watts.

Les facteurs suivants doivent également être pris en compte dans le calcul:

1. Lorsqu'il y a 2 murs extérieurs et 1 fenêtre dans la pièce, il est nécessaire d'ajouter 20% au résultat.
2. Avec 2 murs extérieurs et la 1ère fenêtre, la demande augmente de 30%.
3. Si la fenêtre fait face au nord ou au nord-est, la quantité de chaleur doit être ajoutée dans les 10%.
4. Lors de l'installation d'un radiateur tubulaire, il doit être enfoncé dans une niche profonde non couverte, le transfert de chaleur doit être augmenté de 5%.
5. Pour une niche fermée avec un panneau plein et avec 2 fentes horizontales, augmentez l'apport de chaleur de 15%.

Conseil: Si plusieurs facteurs dans la pièce nécessitent une augmentation de l’énergie thermique, vous devez les additionner pour obtenir le besoin final de chauffage.

Exemple

Si la surface de la pièce est de 20 m² vous avez besoin - 20 x 100 W = 2000W. Après cela, il est nécessaire de diviser par la valeur de transfert de chaleur moyenne d'une section - 2000: 100W = 20 (sections). Maintenant, vous pouvez acheter un ou deux radiateurs de sorte que la somme de leurs sections soit égale à 20.

Si la pièce a 1 fenêtre et 2 murs extérieurs, ajoutez 4 sections supplémentaires - 20 x 20% = 24 sections.

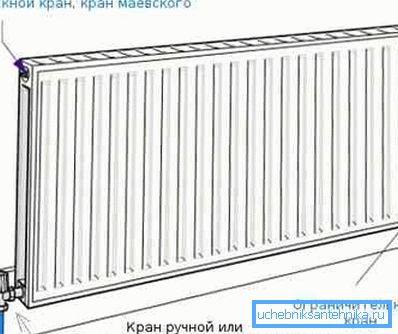

Comment connecter des radiateurs tubulaires

Il existe trois manières principales de connecter ce type de chauffage à un système de chauffage domestique:

1. En bas - le tuyau de la source de chaleur est fourni au tuyau inférieur du radiateur d'une part, la sortie est raccordée à l'autre.

1. Latéral - le tuyau d'eau chaude est raccordé au tuyau supérieur d'un côté, le retrait est effectué à partir de l'extrémité inférieure.

1. Diagonale - le tuyau de la source de chaleur est acheminé vers le tuyau de dérivation supérieur de la batterie, tandis que la sortie se fait simultanément du côté opposé au tuyau de dérivation inférieur.

Conseil: Les experts estiment que le transfert de chaleur du radiateur peut avoir un effet maximal sur un raccordement latéral.

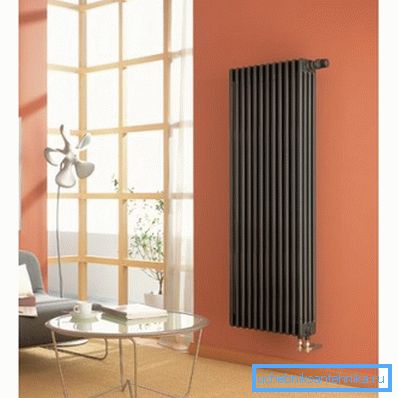

Radiateurs tubulaires dans la conception de la pièce

En choisissant un appareil de chauffage, nous vous recommandons de ne pas partir uniquement de son coût, un facteur important sera l’apparence de l’appareil. Il est également conseillé de prendre en compte les caractéristiques architecturales des bâtiments et la conception du système de chauffage de la pièce.

En même temps, de nombreuses restrictions peuvent affecter le choix du dispositif de chauffage, par exemple la conception de la pièce et les propriétés du matériau constituant le radiateur.

Bien que la gamme de ces produits soit assez large, le souci Arbonia occupe une place particulière, dont le slogan est «la chaleur des locaux est au meilleur de sa forme». Ses principaux produits sont des radiateurs tubulaires en acier, des radiateurs design et des sèche-serviettes.

Lors de la conception d'un appareil de chauffage, il est tenu compte non seulement de la répartition thermique optimale du rayonnement et de la convection, mais également de la composante esthétique de l'appareil. Vous pouvez utiliser les produits dans des bâtiments industriels et résidentiels. En raison de leurs angles arrondis, ils ne représentent aucun danger pour les personnes. De plus, leur nettoyage facile permet aux allergies de se sentir bien.

Conclusion

Après avoir examiné en détail dans l'article les radiateurs de chauffage de type tubulaire en acier, on peut dire qu'ils s'intègrent parfaitement à l'espace de tous les locaux - résidentiels et industriels. Lors du choix, veillez au choix correct des sections, ainsi qu’à l’aspect esthétique des appareils.

Il est préférable de les appliquer dans le chauffage autonome, où la pression du liquide de refroidissement est basse. La vidéo de l'article vous aidera à trouver des informations supplémentaires sur ce sujet.
