Radiateurs de chauffage: types et principes de choix

Le chauffage autonome et centralisé d'un appartement (maison privée) nécessite des appareils de chauffage, qui peuvent être des radiateurs russes, polonais, tchèques, finlandais, allemands ou italiens. Tous fonctionnent selon le même principe, bien que ces principes, comme les matériaux de fabrication, puissent différer considérablement d’un groupe à l’autre (ligne) de produits de ce type.

Nous allons maintenant essayer de détailler le principe de fonctionnement de tels dispositifs. Nous allons parler du matériel et voir un clip vidéo thématique pour le consolider.

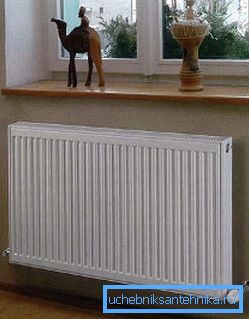

Appareil tchèque KORADO

Radiateurs

Aperçu général

Connexion de l'appareil au circuit
  • Pour commencer, tous les radiateurs utilisés pour chauffer des bâtiments et des locaux industriels, industriels, publics et résidentiels peuvent être divisés en deux types - les appareils à eau et les appareils électriques (ils sont au mazout).. En d’autres termes, le premier liquide est utilisé comme réfrigérant (le plus souvent il s’agit d’eau ordinaire ou d’eau distillée additionnée d’additifs), et dans le deuxième type de dispositif, le liquide est également utilisé, mais c’est déjà de l’huile.
  • De plus, les radiateurs de chauffage peuvent être classés en sections, lamellaires, tubulaires (colonnes) et panneaux.. Une telle structure affecte non seulement la quantité de liquide de refroidissement qui contient un certain dispositif, mais également la méthode de transfert d'énergie thermique dans la pièce.

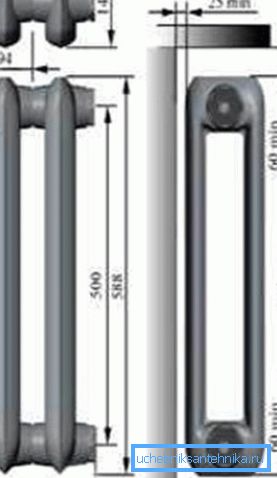

Sections en fonte
  • Lors du choix des radiateurs pour le chauffage, l'un des critères de choix est le métal dont ils sont fabriqués, car leur chaleur et leur valeur marchande en dépendent également. Les plus populaires peuvent être appelés fonte - de tels dispositifs peuvent être trouvés dans presque la plupart des appartements de la ville, si les locataires ne les ont pas changés pour des appareils fabriqués à partir d'autres matériaux, car selon le projet, presque toutes les maisons utilisaient de la fonte.
  • De plus, l'acier peut être utilisé pour les hautes pressions dans le système. Un tel radiateur de chauffage est extrêmement durable et peut supporter presque toutes les pressions que nos systèmes peuvent supporter. Mais il a un sérieux inconvénient: il est sensible à la corrosion.
  • On peut appeler les radiateurs bimétalliques les plus avantageux et les plus pratiques - tout type de chauffage fonctionnera avec eux.. Les parois de cet appareil sont constituées d’une couche d’acier revêtue d’aluminium. Un tel boîtier double s’avère très durable et offre un transfert de chaleur important.
  • Enfin, le chauffage autonome - les radiateurs en aluminium, qui assurent un excellent transfert de chaleur et qui, grâce à la technologie moderne, sont relativement durables. Mais malgré tous les avantages, ils présentent deux inconvénients graves: un prix assez élevé et la nécessité de remplir le système d'eau distillée avec diverses impuretés spéciales.

Caractéristiques de conception

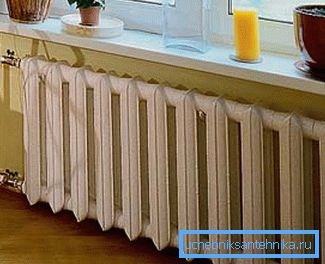

Grand radiateur en fonte

Bien entendu, la qualité du chauffage de la pièce dépend en premier lieu du dispositif du radiateur de chauffage, qui comprend ses caractéristiques de conception, sa capacité de transfert de chaleur, sa capacité et la possibilité de le nettoyer de la poussière (complique le transfert de chaleur). Un facteur secondaire est le coût de l'appareil et sa conception ou la possibilité d'installer une clôture sous la forme d'une grille décorative.

Examinons maintenant les facteurs qui déterminent la dissipation thermique élevée de la batterie: ce sont la conception et les matériaux, la vitesse du fluide dans l’appareil et la rapidité de son lavage à l’air, la différence de température entre la batterie et l’air de la pièce, la méthode d’installation, et même la couleur et la composition de la peinture.

Il est à noter qu'un émail spécial est produit pour les radiateurs de couleur claire, ce qui peut considérablement réduire les recherches, de sorte que les appareils de couleur ne sont pas seulement du moveton, mais un signe d'analphabétisme technique des propriétaires.

Usine d'appareils sectionnels en acier

Le plus souvent, vous pouvez trouver des dispositifs de type sectionnel pouvant être fabriqués à la fois en fonte, en acier, en aluminium ou en deux métaux (bimétal ou acier revêtu d'aluminium). Dans de tels dispositifs, une méthode de chauffage par convection a lieu.

En d’autres termes, la chaleur se dégage à l’aide de l’air qui les traverse - le liquide chauffe la surface métallique de l’accordéon, l’air se réchauffe au contact du métal et pénètre dans la pièce en se déplaçant de haut en bas. Il convient de noter que vous pouvez toujours trouver de tels appareils fabriqués en Russie à des prix de vente raisonnables.

Radiateurs à panneaux en acier HEATTERM

De tels dispositifs sont fabriqués en acier laminé à froid de haute qualité et peuvent être constitués d’un, deux ou trois panneaux, reliés entre eux par des plaques métalliques, ce qui augmente le chauffage par convection de l’air se déplaçant le long des plans.

Il s'avère que les dispositifs à un seul panneau étroits ne peuvent donner de la température que par rayonnement, mais par deux ou trois panneaux, en raison de la convection; la comparaison sera donc toujours en faveur de cette dernière. Bien entendu, de tels dispositifs ont une efficacité supérieure à celle des sectionnels et les produisent avec une doublure latérale et inférieure.

Radiateur en acier type Arbonia en colonne (tubulaire)

En apparence, les appareils de chauffage de type tubulaire ressemblent beaucoup à ceux en coupe. Et la conception générale de tels dispositifs est faite sur le même principe: les collecteurs horizontaux sont interconnectés par des tubes ou des colonnes verticaux, d'où le nom pour déterminer leur type.

Mais ces batteries ont une différence significative - elles ne comprennent pas les sections, par conséquent, elles ne peuvent pas être augmentées ou diminuées, sans quoi des appareils modernes et faits maison seront fabriqués. En règle générale, ces constructions sont en acier ou en fonte et, en apparence, elles se distinguent par un, deux, trois ou quatre tubes verticaux alignés, et non deux, comme les tubes en coupe.

Matériaux

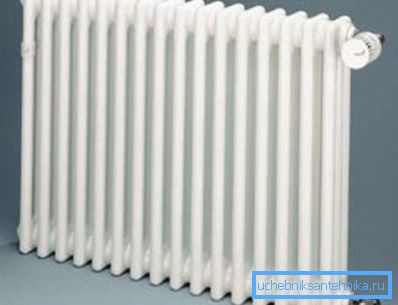

Fonte de fer ARBONIA

Si nous parlons de célébrité, la note la plus élevée gagnera des piles en fonte, qui sont familières à tous les résidents d'immeubles de grande hauteur et, même pour une raison quelconque, sont encore utilisées dans certains cas pour le chauffage indépendant.

Si nous parlons de la construction du sol, ils y sont très à l'aise, car dans la grande majorité des appartements, le chauffage est central et il n'y a pas de compteur individuel. Le fait est que le fer chauffe longtemps, mais il accumule également l'énergie thermique accumulée pendant une longue période, en raison des parois épaisses de l'appareil.

En règle générale, ces radiateurs supportent une pression de travail de 9 à 12 bars. La pression de pressage est généralement inférieure à 16 bars, avec une température maximale de l'eau de 110 ° C et une puissance calorifique de 100 à 160 W (les instructions d'accompagnement spécifient ces paramètres avec plus de précision). Mais le problème est qu’en raison de la grande capacité, il est nécessaire de chauffer plus d’eau. Par conséquent, pour un chauffage indépendant, ces appareils sont extrêmement désavantageux.

Purme tubulaire en acier en section

Sur la photo du haut, vous voyez le tube en acier PURMO, mais en réalité, il ne diffère pas des mêmes modèles ZEHNDER, DELONGHI ou de tout autre modèle similaire d'autres sociétés. Par conséquent, dans ce cas, nous nous intéressons uniquement aux murs en métal.

Ainsi, pour les radiateurs en acier, la pression de travail est d'environ 6 à 10 bars et de 8 à 15 bars pour les tubes, ce qui est suffisant même pour les bâtiments de grande hauteur, où la pression de travail dans le système atteint 8 à 10 atmosphères. La puissance d’un modèle peut être de l’ordre de 1200-1600W, et la température maximale qui ne nuit pas à l’intégrité de l’appareil peut atteindre 110-120 ° C.

Malgré leur grande puissance, ces radiateurs sont sensibles à la corrosion, mais ce processus est particulièrement dangereux au moment où l'eau est évacuée du système ou qu'une partie de celle-ci est en suspension dans l'air.

Une réaction chimique naturelle a lieu ici - rouille du métal (de l'intérieur du réservoir). Surtout, un radiateur plat est populaire en acier et, bien que ce soit loin d'être la meilleure option, il est néanmoins léger et peu coûteux.

Note Il est très avantageux d'installer ce type de chauffage (en acier) avec vos propres mains dans une maison privée, où vous pouvez ajouter des additifs anti-corrosion à l'eau et ne même pas vider le système pendant l'été.

Aluminium Ferroli POL TITANO

Les dispositifs en aluminium pur dégagent le plus de chaleur, ils peuvent être de deux types: moulage par injection et extrusion, mais vous ne les trouverez pas chez les fabricants habituels, par exemple le même LIDAY, mais ces produits sont fournis par le fabricant occidental et par la même Chine.

On peut dire que les produits en aluminium de ce type sont des dispositifs tout à fait non standard et exclusifs pour la Russie, bien que ces derniers aient commencé à utiliser de plus en plus de demandes de systèmes autonomes lorsqu'il est nécessaire de les changer ou d'installer un autre circuit en général.

Note N'ayez pas peur de la Chine, en tant que fabricant - les radiateurs chinois sont de qualité suffisante et peuvent rivaliser avec les constructeurs européens.

Le dispositif d’extrusion se compose de tubes de silumin et d’un corps en aluminium formé par extrusion à partir d’une extrudeuse et n’est pas sujet à un montage / démontage.

Mais les modèles de coulée (les fabricants peuvent être différents) sont fabriqués par coulée et assemblage séparés de sections. Par conséquent, leur production permet de réduire et d'augmenter la puissance en fixant / dévissant les sections. Ces batteries supportent une pression de travail de 8–16 bars à une température de 110 ° C et une puissance thermique de 82–212W.

Bimétal BUDERUS

Pour l'installation de systèmes autonomes, ainsi que dans les cas où le remplacement d'anciennes batteries dans les immeubles de grande hauteur est nécessaire, on utilise souvent des radiateurs bimétalliques, qui présentent toutes les qualités positives de l'acier et de l'aluminium.

Ces dispositifs sont peut-être les plus pratiques du moment à tous les égards: ils ont une pression de travail de 20 à 50 bars à une température de 130 ° C (la plupart) et la puissance d’une section est d’environ 150-180W.

Les parois ici résistent à la corrosion, l'inertie est quasi inexistante, le retour de chaleur est très important et en même temps, l'appareil résiste aux chocs hydrauliques. Bien sûr, le coût de tels dispositifs est supérieur à celui du même acier ou de la fonte, mais avec le chauffage autonome, vous économisez de manière significative sur un petit volume de sections, l’eau pour laquelle vous devrez chauffer, ce qui gaspille des ressources énergétiques.

Note Il convient de noter que les thermostats et les vannes ne sont presque jamais vendus avec des radiateurs. Ils sont achetés séparément.

Calcul

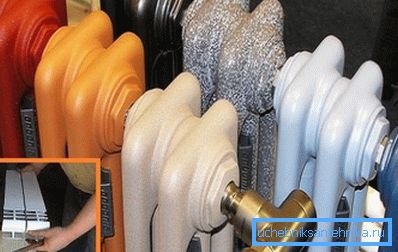

Les sections peuvent être complétées

Afin d’éviter tout chevauchement lors de l’achat de radiateurs sectionnels, tubulaires ou à panneaux, vous devez faire attention à leur puissance, puis calculer la quantité à l’aide d’un calculateur en ligne ou manuellement (le deuxième choix est plus fiable).

Donc, pour des pièces ne dépassant pas 260 cm à 10m2 Vous aurez besoin d'une puissance de 1 kW de l'appareil pour la zone chauffée. Si les plafonds dépassent 260 cm, ils sont calculés en cubes - 41 W d'énergie thermique sont nécessaires pour chaque mètre cube d'espace. Par conséquent, vous pouvez soit prendre en compte la puissance totale de la batterie (pour les tubes et les panneaux), soit la calculer par sections.

Conclusion

En conclusion, il convient de préciser que tous les radiateurs de chauffage à panneaux multiples et minces, sectionnels ou plats, seront utiles dans la pièce s'ils sont correctement calculés. Mais si vous faites en même temps une bonne sélection de qualités et de caractéristiques techniques, votre maison sera plus chaude et vous en paierez moins.
