Radiateurs de sol: méthodes d'alimentation et de chauffage,

Les radiateurs ne seront pas toujours une chose tout à fait normale pour une pièce. Dans certains cas, ils devront être cachés ou décorés, par exemple, les radiateurs de plancher pour fenêtres panoramiques ne devraient pas être visibles et, au bas, ils sont presque invisibles.

De tels dispositifs peuvent différer les uns des autres non seulement par la configuration ou le mode de fixation et la source de consommation d'énergie, mais également par le moyen de chauffer la pièce (eau, huile, air chaud, etc.). Pour installer de tels dispositifs à la maison, vous devez comprendre tout cela, ce que nous proposons de faire, et en plus, nous voulons montrer la vidéo dans cet article.

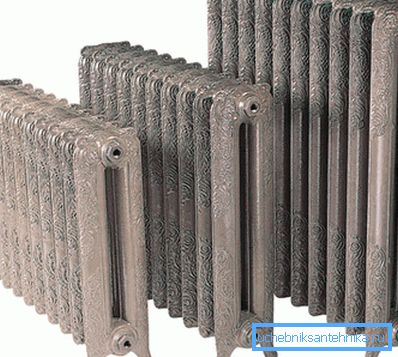

Radiateurs d'extérieur en fonte de différentes tailles

Beaucoup de radiateurs de sol

Méthodes d'alimentation et de chauffage

  • Pour le chauffage des locaux, l’instruction permet l’utilisation d’une variété d’appareils de chauffage connus ou peu connus., mais dans ce cas, nous nous intéressons aux dispositifs montés sur le sol ou encastrés dans le sol. De telles unités peuvent être autonomes (portables), c'est-à-dire non attachées à la base, ou fixes et fixées au sol ou au mur.
  • L'électricité et le gaz (pour les convecteurs) peuvent constituer la source d'énergie pour chauffer de tels appareils, mais le mazout, l'eau ou l'air chaud peuvent déjà servir de caloporteurs.. Par exemple, les radiateurs de chauffage électriques au mazout sont toujours autonomes, mais un appareil similaire chauffé par de l'eau sera définitivement stationnaire.

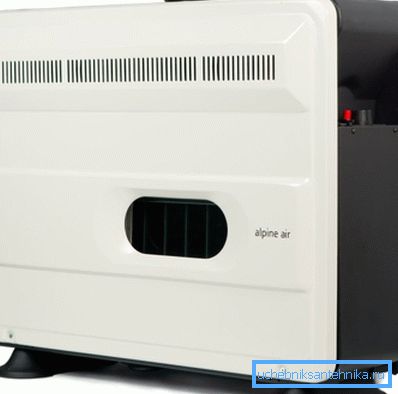

Convecteur de gaz au sol
  • Il est également possible d'appeler des convecteurs de chauffage fixes et à gaz, qui ne sont pas installés sur le mur, mais sur les pieds, bien qu'ils aient une zone de mouvement relativement libre, grâce à un tuyau de raccordement flexible (le prix des modèles de plancher et de mur est pratiquement identique). Il est également possible d’attribuer un socle chaud à des appareils fixes, qui ne sont pas situés sur le mur mais sur le sol, où l’eau sert de liquide de refroidissement et dont le rendement est égal au circuit de radiateur habituel.

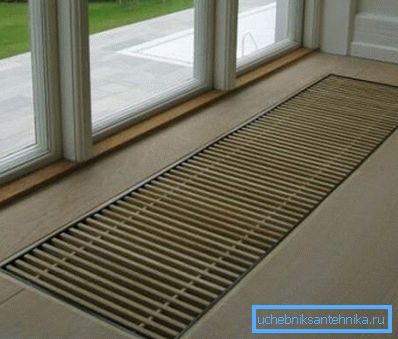

    Radiateur intégré

  • Le nombre d'appareils de chauffage que nous envisageons inclut également les radiateurs montés au sol: ils sont également considérés comme fixes et l'eau ou l'air chaud servent de caloporteur.. Mais ces unités sont davantage utilisées dans les grands bâtiments publics, tels que les cinémas, les supermarchés, les salles d’exposition et les établissements médicaux.

Caractéristiques d'installation

Note Qu'il s'agisse d'un radiateur au sol à eau, à huile ou électrique, installé de manière permanente ou prolongée, il est placé sous la fenêtre. Le fait est que l'air chaud sortant de l'appareil crée une barrière contre la pénétration des courants froids qui se déplacent du verre à l'intérieur de la pièce.

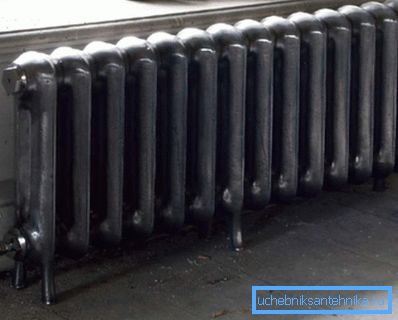

Radiateur en fonte à plancher fixe installé sous la fenêtre

Il y a plusieurs raisons principales à la nécessité d'installer des appareils de chauffage par le sol:

  • Vitrail dans le bâtiment;
  • Une fenêtre faite comme une vitrine;
  • Fenêtre panoramique;
  • Reste trop bas.

De plus, la raison de l'installation de tels dispositifs sur la base peut être due à des murs avec une doublure faible, par exemple, ils peuvent être faits de plaques de plâtre, mais en même temps, vous ne savez pas où sont les profils et vous n'avez aucun endroit pour fixer les supports.

Cependant, cela ne nuit pas, mais contribue plutôt à une distribution sans entrave de la chaleur - l'air chaud monte de bas en haut et la pièce reçoit donc plus de chaleur dans sa partie inférieure.

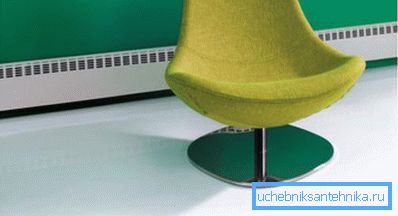

Socle chaud

Parmi les appareils à faible chauffage, il existe un arrangement merveilleux, comme un socle chaud, comme sur la photo ci-dessus, il ressemble à l'habituel; seule sa hauteur est de 10 à 15 cm et à la surface, il y a des trous pour la circulation de l'air.

Le chauffage se fait ici à l’aide de l’eau, c’est-à-dire qu’il s’agit du circuit d’eau le plus courant; seuls ses canaux sont dissimulés par une plaque décorative fixée dans le coin horizontal inférieur de la pièce. La surface totale de l'ensemble du système est égale à la puissance des radiateurs qui pourraient être installés ici.

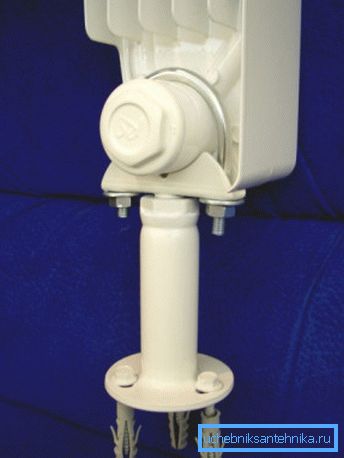

Un exemple de fixations avec une manille métallique en forme de U

Pour la fixation, vous aurez besoin de fixations au sol pour radiateurs, qui peuvent être de trois types, à savoir:

  • Arc métallique en forme de U, comme sur la photo du haut;
  • "Fourche", où l'appareil profite de dents en saillie (de tels supports sont généralement livrés complets avec un radiateur, de sorte qu'il existe une correspondance parfaite);

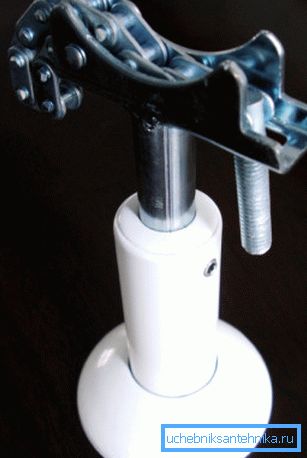

  • "Chaîne" où l'élément de blocage est constitué de maillons ressemblant à une chaîne de bicyclette.
Support

Imaginez que vous deviez installer un radiateur bimétallique au sol avec une connexion inférieure. Par conséquent, vous devez tout d'abord exposer les tuyaux de chauffage pour qu'ils puissent être facilement connectés à l'appareil.

Pour ce faire, l'appareil est installé dans sa position d'origine, sans visser le socle, et les raccords sont montés - en règle générale, ces connexions sont réalisées en polypropylène et présentent un léger intervalle qui peut bloquer les erreurs, mais il est préférable de ne pas les autoriser.

Après avoir marqué et soudé les tuyaux, installez le dispositif non vissé dans sa position initiale et vissez les raccords sans les obturer - ceci vous permettra de marquer clairement son emplacement fixe.

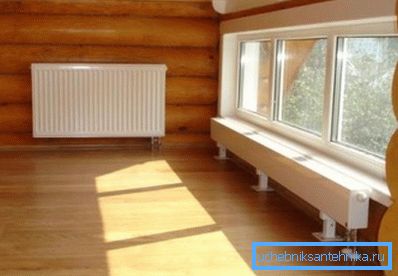

Chauffe dans une maison en bois

Maintenant, vous devez marquer chaque trou sur les supports avec un marqueur, où le goujon de montage sera vissé - généralement sur chaque pied de la fixation, il y a de 2 à 4 pièces, et notez que plus le radiateur est long, plus vous aurez besoin de fixations.

Bien sûr, si le sol est en bois, les fixations sont simplement vissées à l'aide de vis, mais pour les carreaux de céramique et les chapes en béton uniquement, vous devrez percer des trous et y insérer des goujons en plastique afin qu'ils correspondent aux trous de fixation du support. Pour connecter le système, fixez d’abord les radiateurs de manière fixe, puis placez-y les raccords d’alimentation et de retour, puis effectuez des tests, c’est-à-dire ouvrez l’eau du système et remplissez le circuit.

Note Lors de l'installation de tels radiateurs de vos propres mains sur un plancher en bois, dans certains cas, afin d'éviter toute surcharge du délai, les appareils doivent également être fixés au mur. Mais cela ne s'applique qu'aux structures faibles, où les retards ont une base peu fiable.

Conclusion

De manière générale, les radiateurs encastrés ou de sol ne sont pas utilisés très souvent - leur utilisation urgente ne se pose que dans des cas particuliers (nous les avons mentionnés dans l'article). Cependant, si un tel besoin se faisait sentir, rien ne change en ce qui concerne la consommation électrique ou la chaudière - tout reste à sa place.
