Radiateurs en fonte: avantages et inconvénients,

Quelle est la qualité des radiateurs modernes en fonte avec des solutions alternatives? Quand est-il justifié de les utiliser lors de l'installation du système de chauffage? Combien servent-ils et combien de chaleur cela donne-t-il? Dans notre article, nous tenterons de répondre à ces questions et à bien d’autres.

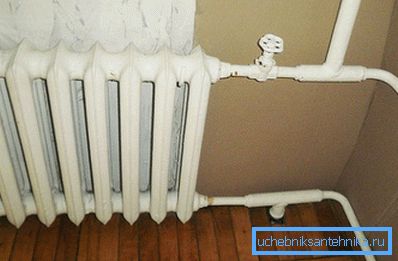

Les batteries de fonte sont probablement familières à toutes les personnes qui ont grandi dans une maison de construction soviétique.

Forces et faiblesses

Pour commencer, comparons les radiateurs de chauffage en fonte avec d’autres appareils de chauffage qui leur font concurrence sur le marché moderne. Alors, comment se rapportent leurs caractéristiques techniques de base?

Type d'appareil Pression de service, kgf / cm2 Température de fonctionnement, C Puissance calorifique en watts / section
Fonte de fer 9 130 160
Tubulaire en acier (registre) 25 150 120
En aluminium 16 110 200
Bimétallique (aluminium + acier) 25 130 180

Remarque: les valeurs sont assez arbitraires. La dispersion des caractéristiques entre les appareils réels est due à la taille de la section, à l’épaisseur de ses parois et à la surface des ailettes.

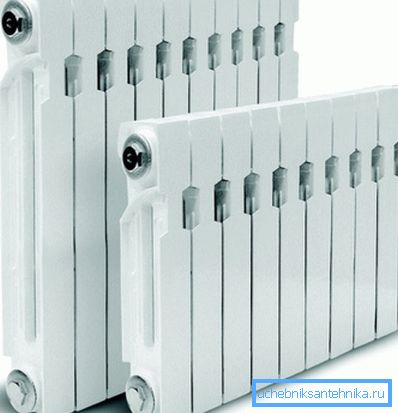

Une grande surface d'ailerons augmente le transfert de chaleur.

Comme on le voit facilement, les caractéristiques des batteries en fonte ne sont pas impressionnantes: un transfert de chaleur assez moyen est adjacent à une faible résistance mécanique. Essayons de souligner les avantages et les inconvénients des radiateurs en fonte.

Les pros

  • Résistance à la corrosion (y compris électrochimique). La fonte tolère un contact prolongé avec de l'air humide ou de l'eau saturée en oxygène. De plus, il ne forme pas de paires de galvanoplastie avec aucun des métaux utilisés dans les circuits de chauffage. À titre de comparaison: les registres d’acier ne tolèrent pas la décharge des systèmes de chauffage pour l’été; L'aluminium est activement détruit dans un circuit commun avec des tuyaux ou des raccords en cuivre.
  • La durabilité. La durée de vie des radiateurs de chauffage en fonte déclarée par les fabricants est d’au moins 25 ans; en fait, les plus anciens appareils de chauffage en fonte datent déjà du deuxième siècle. En règle générale, le motif de leur remplacement est la modification des exigences esthétiques ou la compression de boues en sections, difficiles à éliminer par un lavage ordinaire.

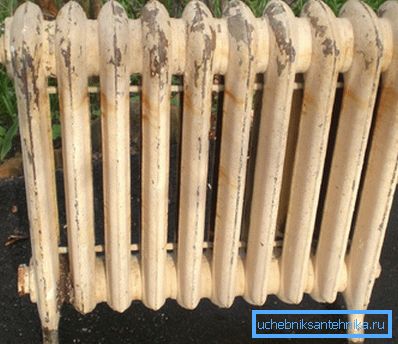

Les plus anciens radiateurs en fonte datent du deuxième siècle.
  • Faible résistance hydraulique. Les collecteurs et les canaux des sections sont suffisamment larges pour ne pas retarder le flux d’eau qui les traverse avec une pression minimale. Grâce à cette propriété, les systèmes de chauffage avec radiateurs en fonte peuvent fonctionner non seulement à circulation forcée, mais également à circulation naturelle - en raison de la convection de l'eau chauffée par la chaudière.
  • La grande masse et le volume interne solide de la section fournissent une inertie thermique importante du système.. Une fois réchauffé, le contour refroidira suffisamment lentement. Cette propriété est très utile lors de l'utilisation d'une chaudière à combustible solide: la chute de température dans la pièce entre le petit bois sera minime.
  • Enfin, le prix de la section de fer domestique est nettement inférieur., que l'acier ou bimétallique, et à peu près au même niveau que l'aluminium.

Pour clarifier: la production de radiateurs en fonte est établie à la fois en Russie et dans les pays voisins. La logistique et les droits de douane peuvent modifier la balance des prix réels dans un sens ou dans l’autre.

Les inconvénients

  • La fonte est relativement fragile. Il craint non seulement les fortes pressions internes, mais aussi les effets mécaniques. Cependant, cela signifie principalement des exigences strictes pour le chargement des équipements.

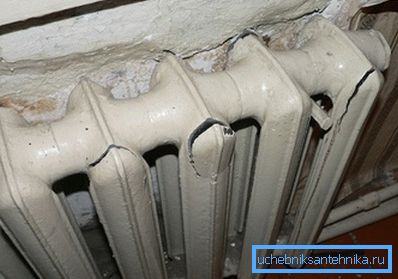

Conséquences du coup de bélier.
  • Le poids et le volume interne des sections sont très inversés: les batteries exigent des attaches de qualité et peuvent être montées exclusivement sur le mur principal.
  • L’apparence des batteries modernes en fonte est bien différente des produits encombrants du modèle soviétique, mais elle reste nettement inférieure à celle des appareils de chauffage en aluminium ou bimétalliques.

Peser le pour et le contre

Les batteries en fonte sont idéales pour un circuit autonome avec une chaudière à combustible solide. Le chauffage d'une maison d'été avec des radiateurs en fonte est une excellente idée, mais je tiens à mettre en garde contre leur utilisation dans les systèmes de chauffage central, malgré la longue expérience de l'utilisation de la fonte dans cette capacité.

Connexion

Les raccords

Comment connecter une batterie en fonte avec vos propres mains? Traditionnellement, les connecteurs pour l'utilisation de chaufferettes sont utilisés sur les doublures; La connexion est assurée par un bouchon de radiateur et un écrou de blocage. L'étanchéité du raccordement donne au lin hygiénique à enroulement (de préférence avec de la peinture ou du mastic à la silicone).

Connexion sur les pistes.

Les instructions d'installation du radiateur sont les suivantes:

  1. Le contre-écrou et le bouchon sont successivement vissés sur les longs filets des manchons;
  2. Le radiateur est suspendu de manière à ce que les doublures soient coaxiales avec ses capteurs et y pénètrent de 2 à 3 centimètres.
  3. Les bouchons de liège sont rembobinés et entraînés par une doublure, vissés dans les filets de la section extérieure.
  4. Ensuite, ils sont serrés par les contre-écrous - également, bien sûr, avec le remontage.

Récemment, cependant, pour l'installation des femmes américaines sont de plus en plus utilisées - des raccords détachables avec des écrous évasés.

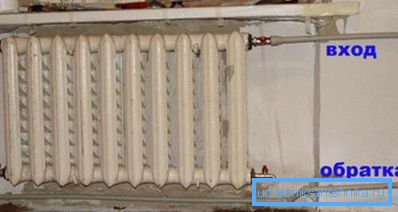

Connexion sur l'américain.

Dans ce cas, l'installation semble différente:

  1. Grue avec un américain monté sur la batterie collecteur de revêtement coaxial.
  2. Mate American est vissé dans la prise de radiateur par un passage.
  3. La noix de l'union est appâtée et serrée avec une clé à force modérée.

Trucs utiles

Lors de l'installation, il est utile de se rappeler quelques points.

L'efficacité des radiateurs en fonte (appelons-le le rapport entre leur puissance thermique réelle et la plaque signalétique) sera maximale avec les schémas de connexion suivants:

  • Avec le nombre de sections jusqu'à 10 - side;
  • Avec le nombre de sections supérieures à 10 - diagonale.
Connexion diagonale.

Il est possible d’éviter l’envasement de la batterie en la connectant de manière ascendante. Un mouvement continu du liquide de refroidissement à travers le collecteur inférieur ne permettra pas aux sédiments de s'y attarder. Dans d'autres cas, il est conseillé de munir le bouchon borgne inférieur d'un robinet de rinçage.

Remarque: ceci s'applique aux cas où des appareils de chauffage en fonte fonctionnent dans le système DH. Dans le circuit autonome, toutes les suspensions sont rapidement collectées dans un bac à boue et ne posent aucun problème à l'avenir.

A propos, à propos de la puissance déclarée: les fabricants donnent leurs valeurs pour le delta de température entre le réfrigérant et l'air dans une pièce chauffée à 70 degrés (par exemple, 90 / 20С). La réduction du delta à deux reprises entraîne, comme il est facile de le deviner, une double diminution du transfert de chaleur.

Fuites intersectionnelles

Le problème principal des batteries en fonte concerne les fuites intersectionnelles. Les joints paronitiques entre les sections, après de nombreux cycles de chauffage et de refroidissement (et les dilatations et contractions de sections correspondantes), perdent leur élasticité et, dès que la température baisse sur l'un des capteurs, l'humidité agit.

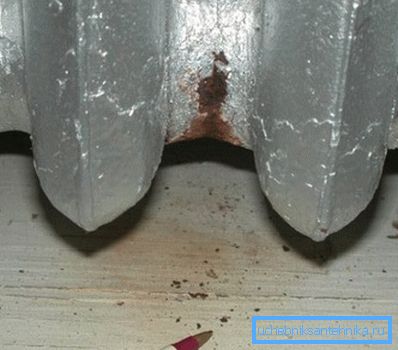

Fuite intersectionnelle: vérifiez au printemps toutes les batteries du pays.

Le problème est résolu de trois manières:

  • Réinitialisation du système de chauffage pour l'été. La durée de vie des radiateurs en fonte, au contact de l'air humide, n'est pratiquement pas réduite.
  • Problème de serrage mamelon. Pour ce faire, une fois le circuit retiré, un bouchon aveugle du radiateur est ouvert et une clé de radiateur est insérée dans celui-ci dans le capteur - une barre d’acier aplatie à une extrémité. Le mamelon tourne dans le sens anti-horaire (sur le côté du bouchon aveugle le fil est toujours laissé).
  • Avec un grand nombre de fuites, le radiateur est complètement déplacé avec le remplacement de tous les joints. En l'absence de produits Paronitovyh disponibles dans le commerce, les joints peuvent être coupés à partir d'une caméra de voiture indésirable.

Après toute dépressurisation, la batterie en fonte est nécessairement contrôlée sous pression ou testée à la pression avec une pompe manuelle.

Quelle est la pression exercée par les radiateurs en fonte dans l'environnement domestique? En règle générale, un peu plus de circuit de pression de travail. Pour un système autonome, 3 kgf / cm2 suffisent; pour la DH, il est souhaitable de réaliser des tests à 6 kgf / cm2.

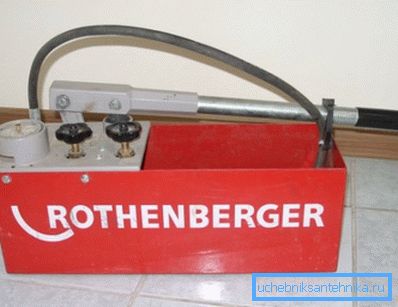

Sur une photo - la pompe manuelle pour le test de pression.

Conclusion

Comme vous pouvez le constater, malgré leur âge, les radiateurs de chauffage en fonte restent très demandés dans les systèmes de chauffage modernes. La vidéo de cet article aidera le lecteur à en savoir plus sur leurs fonctionnalités. Des succès!
