Radiateurs en fonte ms-140: caractéristiques techniques

À l'heure actuelle dans notre pays, le radiateur en fonte MS-140 le plus répandu est un appareil de chauffage. La fiabilité, la durabilité et l'aspect pratique de cet appareil ont été testés dans la pratique pendant de nombreuses décennies. Les technologies de production de ces batteries sont déjà dépassées, mais elles chauffent encore des dizaines de milliers d'habitations, ainsi que des bâtiments administratifs, de bureaux, commerciaux, industriels et publics dans toute la Russie.

Avec ces appareils de chauffage, nos citoyens le savent depuis très longtemps.

Données générales

Les batteries offertes par les fabricants diffèrent par le nombre de sections.

Ils sont faits:

  • en 10 sections;
  • en exécution en 7 sections;
  • en 4 sections.

Faites attention! Un nombre différent de sections vous permet de placer un radiateur en fonte dans des pièces de tailles différentes. Autrement dit, vous pouvez choisir un appareil qui conviendra de manière optimale à une pièce en particulier.

Variétés de piles de marque MC

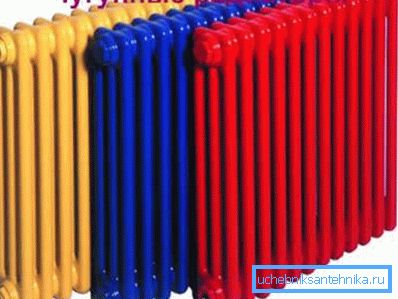

Les MC-140-500 ont une surface plane et sont peintes de différentes couleurs.

Afin de concurrencer les types d'appareils plus modernes, les fabricants de batteries de chauffage en fonte ont dû élargir leur gamme de produits.

Pour le moment, les modèles suivants sont présentés sur le marché russe.

  1. Les radiateurs en fonte MS-140-500 sont fabriqués par la République du Bélarus. Cet appareil a subi plusieurs améliorations. Maintenant, sa surface a généralement une vue plane. En outre, le produit est livré déjà peint en différentes couleurs.
  2. Batterie MS-140-500 pour 7 éléments chauffants. Ceci est une version frontale du modèle précédent.
  3. Analogique MC-140-300. Ce dispositif se distingue par un espace entre les mamelons de 300 millimètres.
  4. Le modèle МС-140-108 ne nécessite pas de maintenance importante ni de maintenance constante.

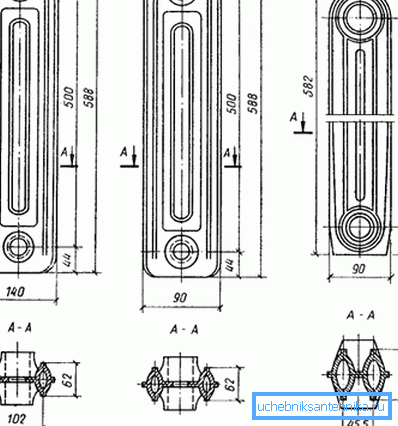

La différence entre différents modèles d'appareils.
  1. Les radiateurs de chauffage des marques de radiateurs en fonte MS-140-180 et 98 ont des espaces entre les écrous de 108 et 98 millimètres. Appareils fabriqués, comme le précédent, la Russie et l'Ukraine.

Grâce à un tel choix de produits, les propriétaires peuvent organiser le chauffage de la maison de manière optimale.

Qualités et caractéristiques

Les dispositifs de chauffage décrits sont conçus pour transférer de l'énergie thermique du système de chauffage aux bâtiments publics, résidentiels, industriels et autres. Ils sont conçus pour une température du liquide de refroidissement jusqu’à +130 degrés et une pression de travail (en excès) du fluide jusqu’à 0,9 MPa. Les produits sont fabriqués conformément à la norme d’Etat n ° 3113/2005, ainsi qu’aux spécifications techniques n ° 4935/005/00288372/05.

Les avantages des batteries en fonte

  1. Haut degré de résistance à la corrosion. Cette qualité de la fonte est due au fait qu’en cours de fonctionnement, une "rouille sèche" se forme à la surface. Il protège également le matériau contre la corrosion.
  2. La fonte a une bonne résistance à l'usure.. La saleté et les débris à l'intérieur du système ne lui font pas de mal.
  3. Excellent niveau d'inertie thermique. Les piles en fonte retiennent environ 30% de la chaleur 60 minutes après l’arrêt du chauffage. Dans les analogues d'acier, ce paramètre n'est que de 15%.
  4. Très longue durée de vie. Un appareil de qualité peut durer environ 100 ans. Les fabricants garantissent 15/25 ans de service sans problème.

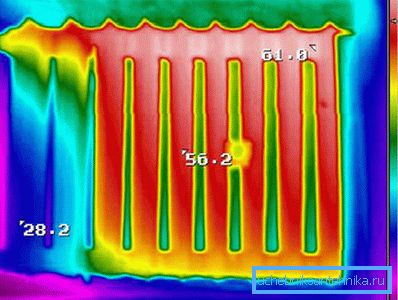

La photo thermique montre qu'une partie de la batterie est obstruée par des débris, ce qui signifie qu'elle doit être nettoyée.
  1. Grande section de l'espace interne des sections. Pour cette raison, les batteries ne doivent être nettoyées qu'une fois tous les deux ou trois ans.

Faites attention! La fonte, de par sa structure, ne peut être un catalyseur pour le type de corrosion électrochimique. En d'autres termes, le matériau n'entre pas en conflit avec les tuyaux de chauffage en acier et en plastique.

  1. Le prix de ces appareils de chauffage est relativement faible..

Caractéristiques des radiateurs

Parlons maintenant un peu des propriétés techniques de ces produits. Ils sont légèrement différents pour tous les modèles de la marque MC. A titre d'exemple, nous présentons des données sur les batteries MC-140-98.

Paramètre Signification
Pays d'origine Russie, Ukraine
La température du caloporteur, autant que possible +130 degrés Celsius
Pression de travail 9 bar
Pression (Opressovoe) 15 bar
Type de batterie sectionnel
Le nombre de canaux dans une section 2
Volume caloporteur dans une section 1,35 litres
Retour thermique d'une section 175 watts
Masse d'un élément 6,2 kg
Largeur d'une section 98 mm
Coupe du trou de mamelon 5/4 pouce
Matériau du joint entre les sections type de caoutchouc résistant à la chaleur
Matériel d'embouteillages et de sections fonte grise MF / 10 (conformément à la norme d'État n ° 1412)
Matériel pour les mamelons fonte malléable KCh / 30 / 6F (selon l’État n ° 1215) ou acier 08 / KP, 08 / PS (selon l’État n ° 1050)
Trou fileté G-1 1/4

Faites attention! Selon les instructions, en raison de la faible épaisseur des parois des éléments de radiateur, il est interdit de lancer catégoriquement des appareils de chauffage. En raison des secousses pendant le transport, les appareils risquent de se détacher des connexions du mamelon.

Sur cette base, avant de démarrer le système de chauffage, il est nécessaire d'effectuer des tests de pression (test hydraulique) des batteries avec vos propres mains. S'ils coulent quelque part, il sera nécessaire de resserrer les mamelons à ces endroits.

Passer la fiche.

Les radiateurs sont toujours équipés de deux bouchons (passage de passage) avec filetage à droite et de deux bouchons (sourd) avec filetage à gauche, un demi-pouce. Par la commande séparée l'ensemble complet peut être changé.

Conclusion

Les batteries en fonte, bien que l'on utilise maintenant des appareils plus modernes, n'ont pas perdu de leur pertinence aujourd'hui. Ils sont fiables, durables et assez bon marché. La vidéo dans l'article continuera ce sujet.
