Radiateurs et convecteurs de chauffage par le sol:

Dans certaines maisons, les parties internes des murs et des cloisons sont constituées de matériaux peu durables, de sorte que l’installation d’appareils de chauffage peut être difficile. Dans ce cas, les radiateurs de sol et les convecteurs sont habituellement utilisés pour le chauffage.

La fixation sur les surfaces latérales n’est tout simplement pas nécessaire.

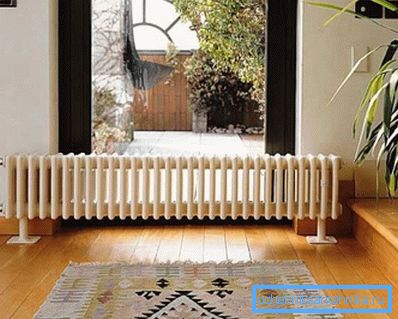

La photo montre un radiateur monté au sol.

Avantages de l'emplacement

Poser les appareils de chauffage directement sur le sol a ses avantages, qui sont en réalité assez lourds.

Cependant, dans des conditions normales, il est toujours recommandé de monter les radiateurs et les convecteurs directement sur le mur, car cette option leur donne un aspect plus esthétique.

  • Le processus d'installation est aussi simple que possible, vous pouvez donc le faire vous-même en dépensant le minimum de temps.
  • Les produits peuvent être placés n'importe où, car la zone de support est le plan inférieur.
  • Si nécessaire, vous pouvez effectuer un démontage rapide des appareils sans effort particulier.

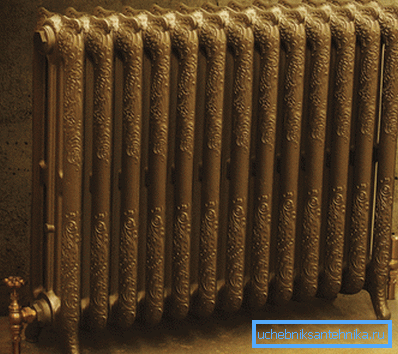

Un exemple de radiateur de sol en fonte.

Supplément! Cette option permet d’utiliser les éléments les plus importants dans les cas où les canalisations sont cachées sous le revêtement de sol. Leur sortie vers l'extérieur peut être faite n'importe où.

À propos des appareils de type radiateur

Ce type de chauffage est très populaire dans le monde moderne. Le principe de fonctionnement du système est extrêmement simple: le liquide de refroidissement s'écoule de la pièce avec la chaudière directement aux radiateurs qui transfèrent la chaleur à l'air.

Matériaux pour la production

Avant d’acquérir des radiateurs à eau au sol, il est nécessaire de se familiariser avec les matériaux de fabrication, car les caractéristiques finales des appareils en dépendront largement.

Le choix est souhaitable de prendre en compte les conditions de fonctionnement.

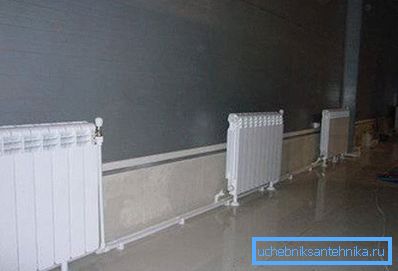

Piles en aluminium, fixées au plan inférieur.
  • Les radiateurs de chauffage en fonte sont considérés comme l'option la plus économique, car leur prix est relativement bas. Ils résistent à la corrosion et ont donc une longue durée de vie. De plus, les batteries en fonte ne sont pas aussi exigeantes pour la qualité du liquide de refroidissement.
  • Les radiateurs de chauffage en acier se distinguent par une dissipation thermique élevée et un design élégant, ce qui n’est pas le cas des analogues susmentionnés. Grâce au poids léger, le processus d'installation est grandement simplifié. Cependant, ces produits sont sensibles à la rouille.
  • Les piles en aluminium ont un rendement élevé et d'excellentes caractéristiques esthétiques.. Ils sont conçus pour des systèmes où la pression ne dépasse pas 16-20 atmosphères. Les points les plus faibles sont les connexions filetées, qui peuvent être cassées par un coup de bélier.
  • Les analogues bimétalliques sont le résultat de la combinaison de deux métaux - acier et aluminium. Les produits fonctionnent bien dans les systèmes de chauffage avec une pression de travail accrue. Ils sont légers, esthétiques et compacts.
Dimensions du radiateur de sol en fonte.

Note! Après avoir examiné les matériaux de base utilisés dans la fabrication des appareils de plancher et de mur, vous pouvez choisir l'option la plus appropriée pour un cas particulier.

Caractéristiques de conception

La conception des radiateurs de chauffage peut différer légèrement en fonction des décisions de conception. Cela dépend non seulement de l'efficacité du chauffage, mais également des possibilités esthétiques. Il est proposé d’examiner les types les plus élémentaires d’éléments chauffants.

Les produits sectionnels sont les plus courants. Ces structures sont constituées de fragments individuels moulés ou produits par extrusion. La connexion des pièces individuelles est réalisée par soudage par points ou à l'aide de raccords spéciaux. Généralement, les produits sont équipés d’adaptateurs et de bouchons sourds.

Les radiateurs à panneaux sont fabriqués sous la forme de structures rectangulaires dans lesquelles circule le liquide de refroidissement. L'acier est généralement utilisé comme matériau de base.

Grâce à leur design attrayant, ils peuvent compléter avec succès n'importe quel intérieur. Les produits de ce type ne doivent pas être installés si la pression du système est trop basse.

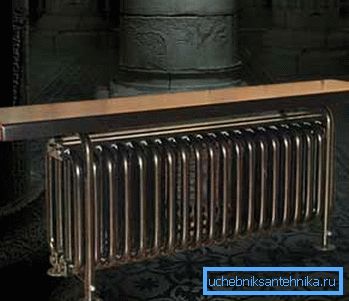

Radiateur tubulaire en acier sous la forme d'un banc.

Les appareils de chauffage tubulaires ont un ou plusieurs ponts ronds qui connectent les collecteurs principaux. En fonction du nombre et de la longueur des tubes, la dissipation de chaleur de la batterie peut varier considérablement. Ce produit est assez résistant aux chutes de pression dans le système.

Séparément sur les produits de convection

Cette option de chauffage par le sol implique la circulation de masses d’air se produisant lorsqu’il circule autour des appareils de chauffage. En passant sur des surfaces chaudes, la température du flux augmente, de sorte qu'il se précipite et que l'air refroidi descend.

Éléments principaux

Les convecteurs d'eau sur pied sont des appareils relativement économiques et fiables qui transfèrent jusqu'à 95% de la chaleur par circulation. Ils sont utilisés avec succès dans les systèmes de chauffage autonomes et centraux.

Ils comprennent généralement les éléments suivants.

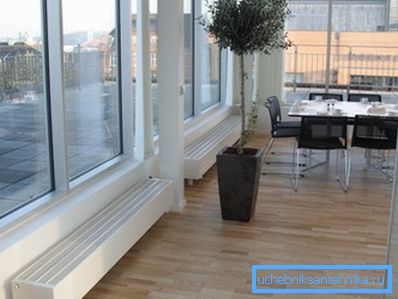

Cela ressemble à un convecteur de plancher à la fenêtre.
  • Le boîtier est un conteneur pour d'autres composants. Il est généralement fabriqué en acier galvanisé ou en acier inoxydable. En tant que revêtement décoratif agit de la peinture en poudre.
  • La grille de protection empêche l'accès aux parties chaudes de la structure, ce qui est particulièrement important en présence de jeunes enfants dans la pièce. De plus, il remplit une fonction esthétique.
  • L'échangeur de chaleur est une structure composée d'un tuyau et d'ailettes sous la forme de plaques séparées. Il est utilisé pour chauffer le flux d'air.
  • Les nœuds de connexion sont conçus pour connecter l'appareil à un système de chauffage à eau. Le liquide de refroidissement installé sera fourni à l'appareil via les canalisations installées.
  • Des vannes spéciales sont nécessaires pour éliminer l’air qui entre parfois dans le système. Avec leur aide, vous pouvez réduire le risque d'embouteillages aériens.
La structure de l'appareil de chauffage.

Attention! Les modèles de convecteurs au sol sont petits et sont donc très souvent installés directement devant des fenêtres panoramiques. Toutefois, si vous le souhaitez, ils peuvent être installés n’importe où.

Classification du type de transfert de chaleur

Modèles répandus avec convection naturelle, car ils ne nécessitent pas la connexion de périphériques supplémentaires. Le transfert de chaleur se produit de manière naturelle, c'est-à-dire que le mouvement de l'air est dû à la différence de température. Leur efficacité n'est pas très grande, car ils sont souvent utilisés en combinaison avec d'autres appareils.

Quant aux produits à convection forcée, ils permettent de chauffer les pièces plus efficacement. Le mouvement du flux d'air dans ce cas est effectué au moyen d'efforts mécaniques. De tels modèles peuvent être utilisés avec succès pour créer des systèmes de chauffage autonomes.

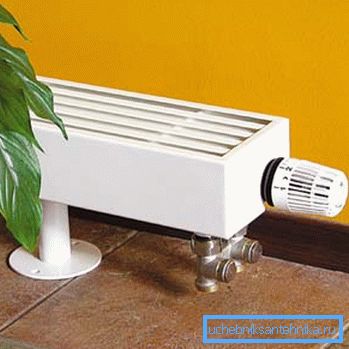

Dispositif à émission de chaleur forcée.

Comparaison de deux types de chauffage

Contrairement aux structures de convection, les radiateurs de chauffage sont capables de produire de la chaleur de manière plus efficace sans accessoires supplémentaires. Par conséquent, dans ce sens, les convecteurs ne peuvent se comparer à eux. Cependant, si nécessaire, vous pouvez augmenter le nombre d'appareils dans la pièce pour un meilleur chauffage.

Le faible prix des conceptions en streaming les rend plus accessibles. Quant aux radiateurs de type radiateur, leur coût dépendra du matériau de fabrication. Les produits en fonte sont les moins chers, mais les appareils coûteux incluent des analogues bimétalliques.

Si des convecteurs sont installés dans le logement, vous ne devriez pas craindre que l'air ne s'assèche. Avec cette option, il n'est pas nécessaire d'installer des humidificateurs supplémentaires. En raison du faible degré de contrainte thermique, les éléments intérieurs peuvent être placés à proximité immédiate des appareils.

Lors du fonctionnement des radiateurs de chauffage, une part importante de la chaleur est transmise par rayonnement. Par conséquent, la circulation de la poussière dans la pièce ne s'accroît pas, contrairement à l'utilisation d'appareils à convection. L’essentiel est d’essuyer les piles avec un chiffon humide pour éviter les odeurs de poussière en feu.

La taille optimale du convecteur installé sur le sol.

En conclusion

Lors du choix d'un radiateur de chauffage par le sol ou d'un convecteur chauffant, il est nécessaire de tenir compte non seulement des possibilités de conception, mais également de considérations pratiques, car l'esthétique joue un rôle mineur dans le fonctionnement inefficace du système. Faire l'achat devrait être donné les caractéristiques opérationnelles des locaux.

La vidéo jointe à cet article aidera à comprendre le sujet plus en détail, car l’instruction ne donne que les informations initiales.
