Radiateurs étroits: variations et utilisations, batteries

Le choix des radiateurs de chauffage est généralement associé au calcul de la puissance calorifique et des déperditions calorifiques. Il reste toutefois un point important: la conformité de l’appareil au design de la pièce. Les batteries standard sont loin d’être toujours appropriées, et nous souhaitons examiner les radiateurs horizontaux étroits, les modèles verticaux et les caractéristiques de leur fonctionnement.

Sur la photo - un radiateur vertical étroit.

Radiateurs étroits

Espèces

Un exemple de design moderne utilisant un radiateur étroit.

La définition de «étroit» semble être assez simplifiée et vague, il est donc nécessaire d’apporter une certaine clarté.

Commençons par le fait que étroit peut être appelé projection non seulement horizontale mais aussi verticale du produit. Nous avons donc deux groupes:

  1. Les dispositifs horizontaux étroits, dont la hauteur est très inférieure à la largeur, c'est-à-dire que la projection horizontale du boîtier est considérée;
  2. Dispositifs verticaux, dont la largeur est très inférieure à la hauteur, et dont l'objet est la projection verticale du corps.

Faites attention! Les batteries verticales et horizontales sont utilisées de différentes manières et permettent de résoudre diverses tâches techniques et de conception.

Modèle horizontal étroit.

Ce groupe de convecteurs peut être subdivisé sur la base de la classification généralement acceptée, ce qui permet de distinguer sans risque les types suivants:

  • Registres tubulaires, en acier, cuivre ou fonte. La conception est un système de tubes verticaux ou horizontaux reliés par des collecteurs, il est très populaire dans une conception étroite;
  • Piles sectionnelles en fonte. C'est un modèle familier pour les habitants des villes post-soviétiques, qui est également très populaire dans la production de produits non standard;
  • Convecteurs sectionnels à ailettes. Ce sont des dispositifs modernes en aluminium ou bimétalliques avec des plaques verticales caractéristiques;
  • Panneaux d'acier. Représenter les tôles d'acier profilées soudées qui forment des canaux internes en raison du profilage. Le liquide de refroidissement circule dans les canaux et chauffe le panneau.

Faites attention! Chaque type de construction a ses avantages et ses inconvénients. Par conséquent, lors de la conception d'un système de chauffage de vos propres mains, il est préférable de lire séparément sur notre site Web des articles consacrés aux types de radiateurs.

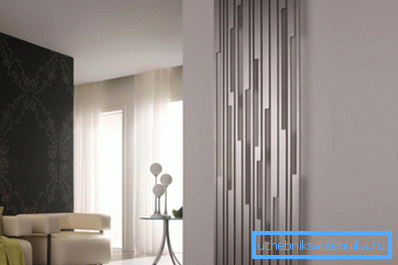

Il existe des modèles de types non standard.

Entre autres choses, les convecteurs étroits peuvent être constitués de divers matériaux. Le matériau utilisé influe également sur l'efficacité de l'appareil. Ce facteur doit donc être pris en compte.

Les piles sont aujourd'hui fabriquées à partir de ces métaux:

  1. Fonte de fer;
  2. Acier;
  3. L'aluminium;
  4. Le cuivre;
  5. Acier + aluminium;
  6. Cuivre + aluminium.

Le transfert de chaleur le plus élevé est observé dans les produits en cuivre et en aluminium, mais les premiers sont trop coûteux et les derniers exigent du liquide de refroidissement et de la pression dans le système. Les appareils en acier craignent les coups de bélier et la corrosion, la fonte est trop lourde et inerte.

Un radiateur en acier et aluminium bimétallique est considéré comme une solution de compromis.

L'efficacité du transfert de chaleur dépend du matériau du boîtier.

Faites attention! La classification et les différences des types d'appareils ne dépendent pas de leurs tailles et sont effectuées conformément aux règles générales.

But

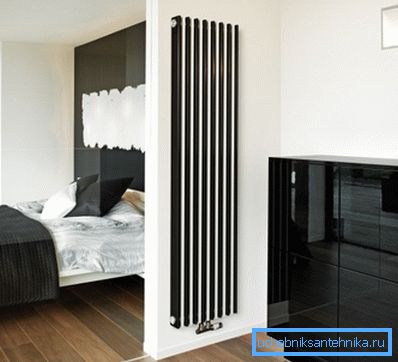

La forme non standard résout des tâches techniques et artistiques.

Parlons de la nomination d'appareils de chauffage étroits. Pourquoi sont-ils nécessaires?

Le fait est qu’il n’est pas toujours possible d’adapter avec succès des produits standard à l’intérieur, en particulier dans les appartements et les maisons modernes. Il est connu qu’il est courant d’installer des radiateurs sous les fenêtres, mais les tendances actuelles tendent à augmenter le nombre d’ouvertures de fenêtres, et les batteries conventionnelles ne tiennent tout simplement pas sur le rebord de la fenêtre.

Souvent, la fenêtre occupe toute la hauteur du mur. Dans ce cas, des convecteurs souterrains sont montés ou un radiateur haut et étroit est installé près de la fenêtre, ce qui résout le problème du chauffage d'une zone donnée de la maison.

Batterie verticale à la fenêtre.

Il existe souvent des maisons dont la conception est non standard, ce qui n’implique pas le placement habituel des piles. Dans ce cas, les appareils de chauffage peuvent être installés dans des niches spéciales, sur les murs ou dans les angles.

Les salles de bains et les toilettes, ainsi que les cuisines et les couloirs ont souvent des formes et des dimensions inhabituelles. Il s'avère également approprié d'utiliser des convecteurs aux dimensions réduites.

Enfin, il arrive souvent que le dispositif de forme inhabituelle devienne un accessoire et décore la pièce, forme son style et crée une certaine atmosphère. Dans ce cas, son utilisation est purement artistique.

Parfois, l’instruction implique l’utilisation de colonnes pour le montage de batteries.

Faites attention! L’utilisation de radiateurs rétrécis est due au fait que les appareils standard ne s’adaptent pas ou mal à l’intérieur, ainsi qu’aux plaisirs du designer. En règle générale, les deux causes jouent un rôle.

Convecteurs horizontaux

L'air le plus froid est concentré dans la partie inférieure de l'espace.

Les modèles horizontaux sont généralement beaucoup plus larges verticalement. Cela est dû à des raisons objectives: les fenêtres modernes sont devenues plus grandes et plus grandes et les appareils de chauffage de tailles habituelles ne peuvent plus être placés sous celles-ci. Les dimensions des radiateurs étroits sont 150, 200, 250 et 300 mm.

De plus, le travail d'un convecteur bas est beaucoup plus efficace, car l'air le plus froid est concentré en dessous, le transfert de chaleur est donc plus actif. Bien que, si on compare l'efficacité avec un appareil standard, le chauffage bas perd.

Une grande fenêtre nécessite l'installation d'un produit bas.

Les modèles horizontaux bas sont le plus souvent deux ou trois tubes à ailettes verticales. La majeure partie de l'énergie est transmise par transfert direct de chaleur et convection.

On trouve également des variétés de section en fonte, des panneaux et des batteries de sections tubulaires à ailettes en aluminium. Les modèles de socle et souterrains doivent être référencés dans un groupe séparé, car ils diffèrent grandement par les règles de connexion, de cerclage et d'installation.

Convecteur de sol.

Faites attention! Les appareils bas horizontaux ne présentent pas de différences significatives en termes de connexion et d’installation, à l’exception des modèles à installation dissimulée.

Batteries verticales

Conception non standard - appareils non standard.

Les modèles à orientation verticale sont beaucoup moins courants et ne sont le plus souvent disponibles en magasin que sur commande. Cela est dû au fait que ces produits sont principalement utilisés pour créer des intérieurs inhabituels.

D'un point de vue technique, l'orientation verticale n'est pas rentable car le dessus est chauffé à l'air, ce qui réduit l'intensité du transfert de chaleur. L'activité de convection diminue également, les masses chaudes s'accumulent sous le plafond.

À l'intérieur de la cuisine.

La valeur artistique des batteries à installation verticale ne fait de doute à personne: elles ne peuvent souvent pas s'en passer, en particulier dans les pièces à colonnes, les hautes fenêtres sur tout le mur, les ouvertures nombreuses et les niches dans les murs.

Cependant, de tels intérieurs ne se retrouvent que dans les riches demeures, le prix des modèles verticaux est donc élevé et la popularité parmi les masses est faible.

Sur la colonne de support.

Faites attention! Les appareils de chauffage à orientation verticale résolvent souvent des problèmes purement artistiques et ne sont pas largement distribués.

Conclusion

Les appareils de chauffage à profil étroit sont largement utilisés dans les zones de conception non standard ou avec des fenêtres plus grandes. Pour découvrir les spécificités de l'utilisation de tels produits, voir la vidéo dans cet article.
