Radiateurs plats: un aperçu des variétés et des

26-09-2018
Chauffage

Actuellement, les radiateurs plats gagnent en popularité. Cependant, cela n’est pas surprenant puisque cette catégorie de radiateurs est parfaitement combinée avec des appuis de fenêtre modernes, qui ne vont pas bien au-delà des murs.

De plus, l'installation de chauffages plats peut se faire avec l'utilisation de gouttières légèrement différées. Enfin, les radiateurs de faible épaisseur ont l’air soigné et s’intègrent donc parfaitement dans tous les intérieurs.

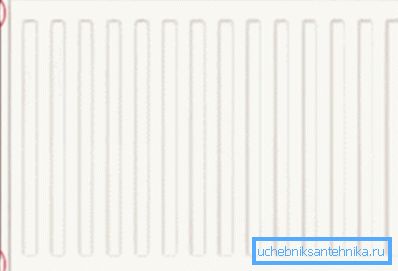

Batterie mince au ras du rebord de la fenêtre

Variétés principales

Les appareils de chauffage plats sont faciles à distinguer des analogues de sections traditionnels. La face avant des appareils est constituée d'un panneau monobloc, parfois lisse, souvent ondulé avec ou sans perforations.

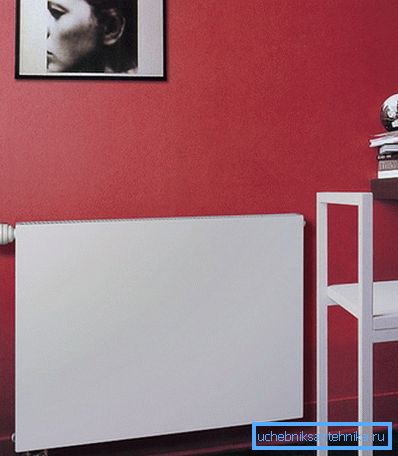

Modèle avec une surface lisse

Classiquement, tous les appareils de chauffage classés comme plats peuvent être divisés en types suivants:

  • panneau mural batteries avec de l'eau chauffée comme liquide de refroidissement;
  • radiateurs électriques au mazout avec la possibilité de monter sur le mur ou avec la disposition de plancher;
  • convecteurs électriques avec disposition des murs et du sol.

Tous ces appareils de chauffage, malgré les différences évidentes, se caractérisent par une faible épaisseur, ce qui simplifie grandement leur installation sur le mur. Prenez en compte les caractéristiques de l'appareil et le fonctionnement de chacune de ces modifications.

Batteries de panneau

La photo montre un exemple d'installation compacte d'un appareil de chauffage plat.

Cette catégorie d'équipement devrait en premier lieu comprendre un radiateur en acier plat, que l'on peut aujourd'hui acheter dans la plupart des magasins spécialisés.

Extérieurement, de tels dispositifs sont une plaque rectangulaire, dans la partie supérieure de laquelle se trouve une perforation nécessaire pour libérer de l'air chauffé. À l'intérieur du boîtier se trouvent des tubes métalliques avec des plaques de radiateur.

En raison de la circulation du liquide de refroidissement à travers les tubes, de l'air chaud est partiellement libéré, traversant la perforation supérieure, et chauffe partiellement la surface métallique avant, qui à son tour dégage également de la chaleur dans la pièce.

Radiateur de chauffage plat en acier dans la coupe

Le radiateur en acier en panneau est principalement destiné à être installé dans des systèmes de chauffage autonomes et n'est pas recommandé pour un fonctionnement dans des systèmes centralisés.

Le fait est que l'appareil est conçu pour fonctionner avec une faible pression du liquide de refroidissement, pas plus de 10 atmosphères à une température ne dépassant pas + 100 ° C. Néanmoins, les statistiques de fonctionnement des batteries en panneaux en acier montrent que ces appareils sont utilisés avec succès dans des immeubles d'habitation.

Important: La composition spécifique du liquide de refroidissement dans le système de chauffage centralisé constitue une menace sérieuse pour les batteries en acier. La présence de réactifs dans l'eau en circulation peut accélérer le déroulement des processus corrosifs.

Radiateurs électriques au mazout

Refroidisseur d'huile plat avec disposition des murs et du sol

Il existe deux types de radiateurs à mazout sur le marché: les panneaux et les panneaux. Nous sommes intéressés par une modification d'écran plat avec possibilité d'installation murale ou au sol.

Cet appareil de chauffage se distingue des autres batteries par le fait qu’il utilise de l’huile minérale, plutôt que de l’eau, comme liquide de refroidissement. Cette solution présente un avantage caractéristique, car l'huile refroidit plus longtemps que l'eau et, par conséquent, libère de la chaleur plus longtemps.

Les refroidisseurs d'huile à panneau présentent les avantages suivants:

  • Faible consommation d'énergie par rapport aux radiateurs électriques à spirale.
  • Il ne sèche pas l'air et, par conséquent, crée des conditions de vie confortables dans la pièce.
  • La basse température de la surface chauffée et, par conséquent, l'absence de risque de brûlure si on la touche négligemment.
  • Une large gamme d'appareils de chauffage en vente et, par conséquent, la possibilité de choisir un appareil aux dimensions appropriées.
  • Prix ​​raisonnable.
  • Relativement léger et, par conséquent, la possibilité de montage sur tous les murs.
  • Des instructions d'installation simples, et donc il est possible de faire l'installation à la main.

Important: En raison de son indépendance par rapport aux systèmes de chauffage, ces appareils de chauffage peuvent être installés non seulement dans des appartements utilisés pour la résidence permanente, mais également dans des maisons de banlieue utilisées de façon saisonnière.

Convecteur électrique mural

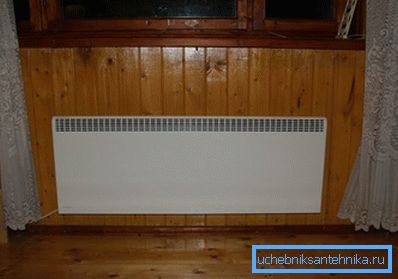

Convecteur électrique à l'intérieur du chalet

En énumérant les radiateurs plats minces, il est nécessaire de mentionner les convecteurs de chauffage électriques. Ces appareils sont également disponibles dans une vaste gamme de modifications, qui se distinguent par leur prix, leurs tailles, leur consommation électrique, la conception des éléments chauffants, etc.

Contrairement au radiateur traditionnel, dans lequel circule l'un ou l'autre des caloporteurs, cet appareil utilise des éléments chauffants qui transfèrent la chaleur vers des plaques métalliques, qui la libèrent à travers les fentes situées dans la partie supérieure du boîtier de protection.

Convecteur électrique à l'intérieur d'un appartement moderne

En cours de convection, l'appareil peut rapidement réchauffer la pièce. Cette catégorie de radiateurs est universelle en termes d’exploitation, mais c’est néanmoins le meilleur choix pour les chalets, où l’hébergement est sporadique.

Nous avons donc choisi les principaux types d'appareils de chauffage d'appartement pouvant être utilisés dans un appartement ou une maison de campagne. En conclusion, nous examinons plus en détail les caractéristiques du choix des radiateurs à panneaux en relation avec un logement particulier.

Caractéristiques du choix des batteries à panneaux en acier

Lors du choix des radiateurs en acier, faites attention à l’étiquetage.

Le marquage peut détecter les lettres suivantes:

  • kv - type de connexion inférieur;
  • type de connexion côté k.

Outre le lettrage, le marquage comporte des valeurs numériques:

  • 11 - type de batterie avec une surface de chauffe externe.
  • 21 - avec deux panneaux chauffants et un échangeur de chaleur dans lequel circule le liquide de refroidissement.
  • 22 - avec deux panneaux et deux échangeurs de chaleur entre eux.
  • 33 - type avec trois panneaux et trois échangeurs de chaleur.

Donc, avec le marquage, nous avons décidé, mais que choisir?

Pour une utilisation dans des appartements de configuration standard, le vingt et unième type de radiateur sera le choix optimal. Ce choix est dû à la faible épaisseur, au transfert de chaleur acceptable et au faible coût.

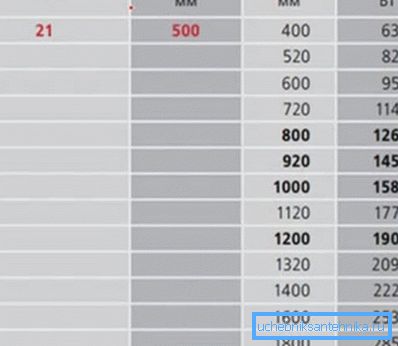

Rapport hauteur / longueur des radiateurs à panneaux de 21 types avec paramètres de puissance

Essayons de calculer le dispositif de transfert de chaleur de 1 m de long.

Comme on le voit dans le tableau, ce paramètre est d'environ 1,5 kW. Dans le même temps, vous devez comprendre que cette valeur n’est possible que si le liquide de refroidissement est chauffé à +90? С.

En fait, la température du liquide de refroidissement dans un système centralisé est beaucoup plus basse et, par conséquent, le transfert de chaleur réel ne sera pas indiqué dans le tableau 1.5 kW, ni supérieur à 1 kW. Ainsi, si la puissance de la batterie de 1,5 kW est suffisante pour le chauffage normal de la pièce, nous ne nous limitons pas à l’installation d’un radiateur dans le passeport, dans lequel la puissance requise est spécifiée.

Afin de ne pas geler en hiver, il est préférable de ne pas placer un, mais deux radiateurs de ce type. Ou, si la configuration de la pièce le permet, nous installons un seul panneau d’une longueur de 1600 mm, ce qui suffit à créer des conditions climatiques confortables.

Conclusion

Nous savons maintenant ce qu’est un radiateur de chauffage à une rangée et nous pouvons choisir un appareil de chauffage qui convient à tous les égards. Pour apprendre des choses plus intéressantes, nous vous conseillons de regarder la vidéo dans cet article.
