Radiateurs sectionnels: le dispositif du dispositif intégral

Outre le fait que différents métaux sont utilisés pour produire des batteries, la conception même du radiateur peut être différente. En particulier, il est possible de rencontrer à la fois des radiateurs modulaires (sectionnels) et des radiateurs massifs. Chaque type présente un certain nombre d'avantages et, pour un choix éclairé, il est préférable d'examiner plus en détail dans quelle situation les radiateurs de chauffage sectionnels bimétalliques conviennent, et à quel moment les modèles complets conviennent.

Sectionnel radiateur

Radiateur monobloc et sectionnel d'appareil

Le dispositif de la batterie de chauffage dépend du matériau utilisé:

  • Les radiateurs en fonte classiques supposent la présence de 1 ou 2 canaux pour la circulation du liquide de refroidissement. Ils sont produits, en général, en coupe, des sections séparées sont reliées les unes aux autres par un mamelon avec des filetages gauche et droit sur des côtés différents;

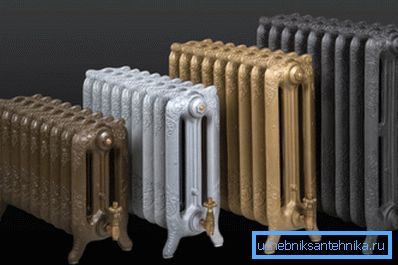

Les batteries en fonte sont également fabriquées en coupe

Faites attention! Lorsque vous tournez le mamelon, les sections adjacentes sont étroitement attirées l'une par l'autre, mais cela ne suffit pas pour assurer l'étanchéité du joint. Par conséquent, les joints d'étanchéité sont nécessairement utilisés.

  • Les modèles en aluminium sont différents en ce que même chaque section peut comprendre plusieurs éléments. Naturellement, plus de joints ne bénéficient pas de la durabilité;
  • Le radiateur sectionnel en acier se caractérise par sa grande résistance et sa capacité à résister à une pression élevée dans le système de chauffage. De plus, la température de travail du liquide de refroidissement peut être portée à une température supérieure à 100? С. Quant aux types de construction, ils peuvent être sectionnels, à panneaux et tubulaires (registre), l’acier permet aux fabricants d’utiliser presque le type de construction;
  • Récemment, les radiateurs bimétalliques sont devenus populaires, dans lesquels le liquide de refroidissement circule à travers des tuyaux en acier, mais les ailettes sont faites de tuyaux en aluminium. Une combinaison de cuivre + aluminium peut également se produire.
La photo montre que les ailettes en aluminium sont placées sur le tuyau en acier.

L'utilisation d'ailettes en aluminium réduit le poids et assure un chauffage rapide du radiateur. Dans les modèles modernes, la conception des nervures est optimisée de sorte que l'air se déplace dans la direction de bas en haut. C'est-à-dire que dans la partie inférieure, l'air froid est pris et dans la partie supérieure, il est déjà chauffé.

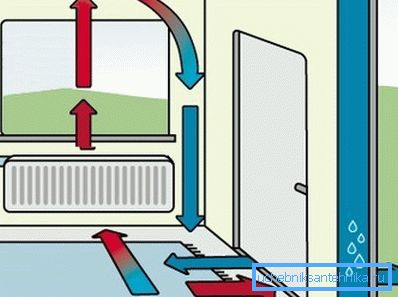

Modèle de circulation de l'air

Parmi les caractéristiques de conception, il est possible de noter la présence de raidisseurs supplémentaires entre les plaques d'aluminium. Les fabricants l'écrivent dans la dignité de leurs radiateurs, mais en réalité, cette innovation ne présente aucun avantage particulier et le prix augmente légèrement. Néanmoins, la plupart des batteries sont simplement suspendues au mur et ne subissent pas de contraintes mécaniques importantes pendant le fonctionnement. Une rigidité élevée n'est donc simplement pas nécessaire.

Caractéristiques de fonctionnement et de sélection du radiateur

Les différences de conception n'affectent pas seulement l'apparence du radiateur. Sa capacité thermique et sa fiabilité de fonctionnement en dépendent (plus il y a de joints, plus il y a de points faibles qui peuvent causer des fuites à l'avenir).

Comparaison de radiateurs monolithiques et solides

Pour le moment, on utilise souvent des batteries de chauffage sectionnelles. Cela s'explique par le fait qu'en raison de la modification du nombre de sections, il est tout simplement plus pratique pour les fabricants de réguler la puissance thermique de l'ensemble du dispositif.

En règle générale, le travail est structuré comme suit:

  • les sections standard sont publiées (la puissance thermique de l'un atteint 170-200 W);
Apparence d'une section
  • alors la batterie est assemblée à partir de sections de l'usine. Il prend déjà en compte les dimensions de la pièce.

Faites attention! En principe, vous pouvez également supprimer des parties inutiles de vos propres mains, ou inversement, en ajouter des parties manquantes. Mais il n’est pas garanti que lors du montage de la batterie, il sera possible de rétablir l’étanchéité en usine des joints entre les sections, il est donc préférable de ne pas risquer.

La structure préfabriquée présente quelques inconvénients importants:

  • articulations - sources potentielles de problèmes à l'avenir;
  • Une telle batterie est conçue pour une pression standard dans le système de chauffage, c'est-à-dire qu'il n'est pas recommandé d'utiliser du liquide de refroidissement dont la température de fonctionnement est supérieure à 100 ° C.

Il existe des modèles de radiateurs en vente et solides. Toute la différence réside dans le fait que la batterie est immédiatement pleine de taille. C'est-à-dire que les tuyaux en acier agissent comme un cadre (le liquide de refroidissement y circule) et que des ailettes en aluminium sont installées à l'usine.

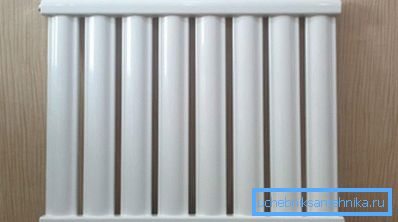

Radiateur de chauffage monobloc

Dans cette conception, l’inconvénient est qu’il est impossible d’augmenter la capacité thermique du dispositif en ajoutant des sections supplémentaires. Mais dans les avantages doivent être enregistrés la possibilité d'augmenter la pression dans le système de chauffage et la température du liquide de refroidissement à 120-150 degrés. Ces radiateurs sont idéaux pour un système de chauffage autonome.

Que rechercher lors du choix

Les instructions de choix sont généralement réduites à un simple calcul de la puissance thermique minimale requise de l'appareil, en fonction de la surface de la pièce. Vous pouvez utiliser la méthode simplifiée et partir du fait qu’à 10 m2 vous avez besoin d'au moins 1 kW de capacité thermique de la batterie (cette valeur doit être indiquée dans la documentation de l'appareil de chauffage).

Faites attention! La dépendance indiquée n'est valable que pour les plafonds d'une hauteur de 2,7 m, mais si les plafonds sont hauts, le résultat obtenu devrait être augmenté d'environ 15%. En outre, lors de la détermination de la puissance thermique requise, il convient de prendre en compte le nombre de fenêtres et de portes dans la pièce, le type d'isolation, l'emplacement, etc.

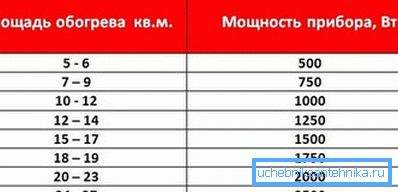

Recommandations indicatives pour la charge de la batterie, en fonction du métrage

En plus du transfert de chaleur, il convient de prêter attention à toutes sortes de choses utiles, telles que des supports de sol ou un porte-serviette.

Ils vous permettront d’utiliser la batterie pour résoudre des problèmes domestiques mineurs:

  • Le porte-serviettes pour radiateurs sectionnels est un appareil utile qui permet de sécher des serviettes, des tee-shirts et d’autres petits objets autour de la batterie. Extérieurement, il ressemble à un tube en métal (acier inoxydable), qui est inséré dans des supports en plastique. Les supports sont réalisés sous la forme de clips avec des fentes, ils sont simplement placés sur la plaque en aluminium, pour installer un tel ajout à la batterie, il doit avoir au moins 6 sections;

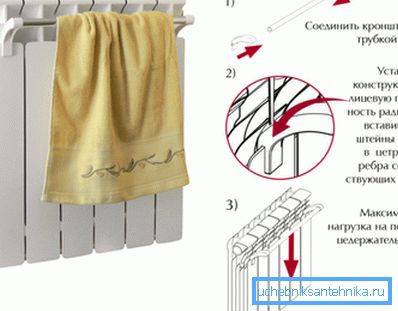

Porte-serviettes simple

Faites attention! Si vous essayez de sécher les vêtements sur le radiateur lui-même, vous risquez simplement de le brûler, les ailerons chauffent à une température élevée et des rayures brunes peuvent rester sur le tissu. Le porte-serviette empêche tout contact avec le radiateur en tissu et en métal.

  • le support de plancher est bon car il vous permet de garder le mur en toute sécurité. Les systèmes de fixation dans les pièces dotées de grandes fenêtres, dans lesquelles la batterie sous le seuil ne peut pas être logée, sont particulièrement importants.

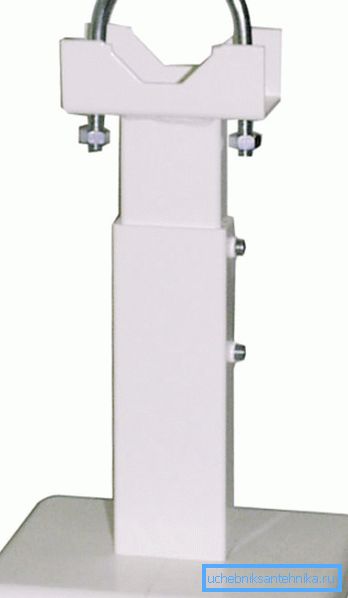

Une des options pour le support de sol

Tous les supports de sol pour radiateurs sectionnels ont la même conception - une jambe en plastique ou en métal à hauteur réglable, un évidement sur sa partie supérieure facilitant le positionnement du radiateur et une attache en métal.

Les différences peuvent concerner le type de serrure. On peut utiliser des barres en acier incurvées avec un filetage aux extrémités ou une chaîne composée de pièces mobiles individuelles. Lors de la sélection du support, vous devez tenir compte de la longueur de la batterie, si elle est assez massive et dépasse 10 sections. En plus des supports sur les côtés, vous devez également ajouter 1 au centre du radiateur. Si cela n'est pas fait, la batterie s'affaisse et il est possible de traverser les joints au bas.

Support de sol

À la fin

Les piles sectionnelles sont devenues si fermement établies dans notre vie que beaucoup de gens ne soupçonnent même pas l’existence de piles intégrales. Pendant ce temps, dans des situations particulières, ce sont les radiateurs entiers qui peuvent être préférables, car ils peuvent supporter plus de pression dans le système et la température du liquide de refroidissement peut être augmentée de 40 à 50% par rapport à un système de chauffage conventionnel.

Les informations proposées vous permettront de choisir. La vidéo de cet article montre le dispositif de fixation au sol pour radiateurs.
