Radiateurs tubulaires - leurs types et caractéristiques

Toute construction résidentielle, si elle est située dans une région où il y a une saison froide, nécessite une méthode de chauffage et des radiateurs tubulaires en métaux différents sont souvent utilisés à cette fin. Tous ont un degré différent de transfert de chaleur, ce dont nous parlons maintenant. Vous pouvez également regarder une vidéo dans cet article qui clarifie certains problèmes techniques.

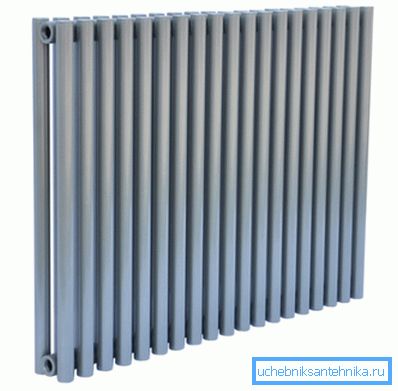

Radiateur tubulaire en acier

Appareils de chauffage

Les radiateurs tubulaires ou, comme on les appelle également, à colonnes sont constitués d'une ou deux rangées de tubes verticaux (colonnes) qui communiquent entre eux en haut et en bas.

Types de radiateurs tubulaires

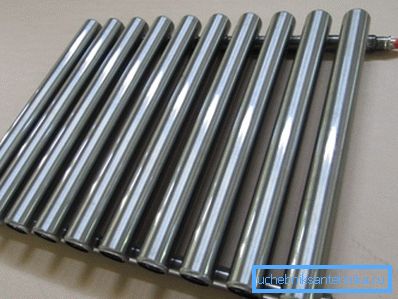

Radiateur en acier inoxydable monté latéralement
  • À l’heure actuelle, il est difficile d’acheter une nouvelle batterie tubulaire en acier dans le magasin. En raison de sa conception, elle a une dissipation de chaleur relativement faible et l’acier, comme on le sait, est sensible à la corrosion.

Bien sûr, il existe une possibilité de produire des dispositifs de chauffage de ce type en acier galvanisé ou inoxydable, mais leur prix augmente en même temps de façon prohibitive, de sorte que dans de telles situations, le coût de l'habillage est bien supérieur à celui de la peau de mouton. Bien entendu, l'acier inoxydable dans ce cas peut être utilisé comme ornement décoratif avec un appareil de chauffage, mais cette option n'est possible que dans une production exclusive (tout bon soudeur peut le fabriquer).

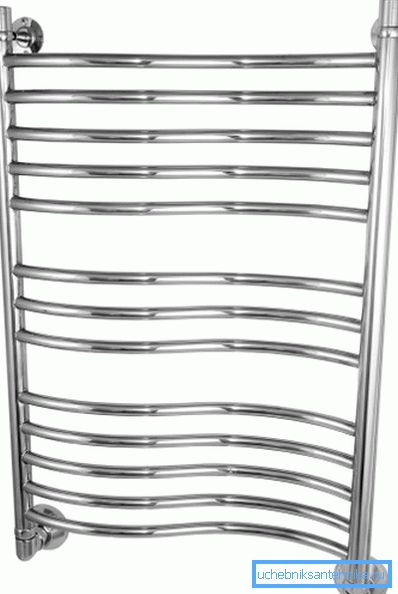

Chauffe-serviettes en acier inoxydable
  • Et voici une autre version très familière du radiateur métallique sur la photo ci-dessus - il s’agit d’un porte-serviettes chauffant en acier inoxydable, qui peut avoir une configuration très différente, qui ne peut entrer que dans la tête du designer.. Comme nous l’avons déjà mentionné, de tels dispositifs coûtent très cher et le coût moyen d’un bon porte-serviettes chauffant atteint environ 150 dollars, bien que vous puissiez bien sûr acheter l’option à 60-70 dollars.
Bimétal avec connexion inférieure
  • Les radiateurs de chauffage tubulaires verticaux bimétalliques sont actuellement très largement utilisés pour le chauffage autonome et centralisé, ce qui s'explique par la diversité des avantages d'un dispositif bimétallique.

Le fait est que sa partie interne est en acier, ce qui augmente considérablement la résistance de la structure (certains modèles peuvent supporter une pression de travail de plus de 15 bars), et il y a de l'aluminium sur le dessus (dans de rares cas, il peut y avoir un alliage de cuivre), ce qui augmente son transfert de chaleur.

Cette combinaison est extrêmement précieuse pour les appareils de chauffage. De plus, ils ont un coût acceptable (inférieur au panneau en aluminium), ce qui les rend très demandés.

Batterie en fonte
  • Et enfin, la célèbre batterie en fonte, qui reste privilégiée par rapport à d’autres options dans la plupart des nouveaux bâtiments, et peut-être tout à fait justifiée, en termes de rapport qualité-prix. La fonte elle-même dissipe assez bien la chaleur, mais du fait que les murs munis de radiateurs tubulaires de ce type sont très épais, ils chauffent longtemps et nécessitent en outre beaucoup d'eau pour le chauffage (volume important). Mais lors du chauffage, l'appareil conserve la chaleur pendant longtemps, ce qui est très pratique pour le chauffage centralisé, mais non rentable pour autonome, car il faut chauffer une grande quantité d'eau (dans le chauffage centralisé, le volume du radiateur n'est pas significatif au sens économique).

Caractéristiques comparatives

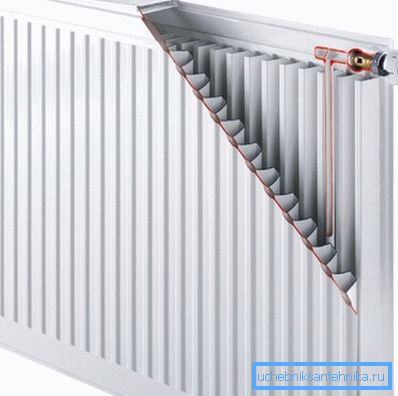

Dispositif de radiateur à panneau

Si nous comparons le panneau et le radiateur tubulaire, il ne fait aucun doute que la paume recevra le premier modèle et il y a suffisamment de bonnes raisons à cela, qui ne peuvent pas être contournées, quel que soit le nombre de supporters, quelles que soient leurs raisons, et les batteries traditionnelles.

Commençons par le fait que les radiateurs à panneaux fonctionnent sur un système de convection, ce qui augmente leur transfert de chaleur de plusieurs fois. Sur l'image supérieure, vous pouvez voir une section de l'appareil avec des plaques en forme de U pour la convection de l'air.

Note Au total, il existe trois types de panneaux de ce type, il s’agit du numéro 11, où il n’ya qu’une plaque avec empreinte en forme de U, du numéro 22 - avec deux plaques de ce type et du numéro 33, où il existe déjà trois plaques.

Mais tout n'est pas si bon: les appareils à panneau ont une capacité moindre avec un transfert de chaleur plus important et ils sont beaucoup plus légers, mais cela affecte la capacité du chauffage à résister à la pression du système: ils peuvent supporter jusqu'à 10-12 bars, ce qui n'est pas suffisant pour un bâtiment de 9 étages.

Mais cela s’applique aux modèles en acier: la pression de l’aluminium est encore moins maintenue; il est donc préférable de l’utiliser dans les bâtiments de faible hauteur et le secteur privé. En outre, l'aluminium nécessite des additifs spéciaux pour le liquide de refroidissement afin d'éliminer la corrosion des métaux, ce qui, encore une fois, n'est acceptable que pour votre propre maison, mais pas pour une chaufferie centralisée.

Par conséquent, si vous vivez dans un immeuble de grande hauteur, vous devriez penser aux radiateurs de chauffage tubulaires en acier qui conviennent le mieux. Selon toutes les caractéristiques, il s’agit d’un bilame, qui présente une grande résistance et un excellent transfert de chaleur.

Mais encore une fois, vous pouvez rester sur la version économique - une batterie en fonte, mais ce n’est que si vous n'êtes pas inquiet pour la conception. Bien qu’ici, les panneaux chauffants soient au premier plan - ils sont beaucoup plus beaux et peuvent faire partie intégrante d’un intérieur réfléchi.

Note Comme vous pouvez le constater, le panneau radiateur semble être meilleur, mais pas toujours et partout ses paramètres sont acceptables. Si un tel appareil de chauffage était meilleur à tous égards, les modèles tubulaires n'auraient pas été fabriqués il y a longtemps.

Caractéristiques d'installation

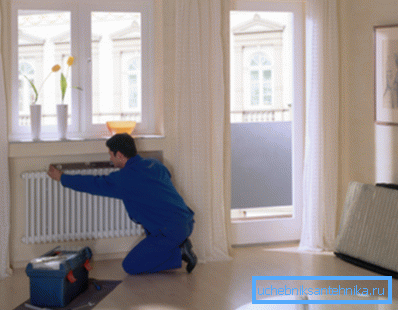

Travail de montage

Si vous souhaitez trouver un radiateur tubulaire avec une connexion inférieure, je voudrais dire que l'emplacement de la connexion importe peu, car ces modèles possèdent deux entrées de chaque côté, ce qui signifie qu'elles peuvent être connectées de manière latérale, supérieure, inférieure et inférieure. diagonale, c’est-à-dire selon la configuration du circuit de chauffage, ce qui est d'ailleurs extrêmement pratique pour le secteur privé.

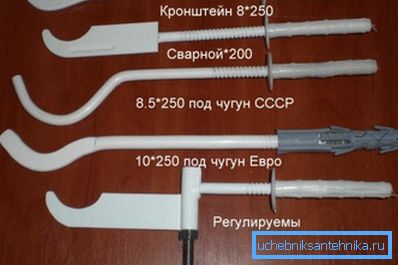

Types de support

Tous les radiateurs de ce type, s’ils sont utilisés pour un circuit de chauffage de l’eau, sont fixés (accrochés) sur des supports spéciaux en forme de S, dont vous voyez les principaux modèles dans l’image supérieure.

Si la connexion est faite au contour en acier, la mise en place de ces équerres est la tâche principale de l'installation, car leur déplacement n'est que de 1 cm, cela peut être fatal - le tuyau devra être vissé «inhalé», ce que l'instruction ne recommande pas. marteau).

La grue de Mayevsky

Ce n’est un secret pour personne que l’air dans le système est le pire ennemi de tout le circuit de chauffage, ce qui peut causer beaucoup de problèmes pendant le lancement ou même pendant le fonctionnement du système en plein hiver et vous devez chercher des points où vous pouvez le laisser sortir - appelez les plombiers, courez vers voisins et ainsi de suite.

Toutefois, il est possible d’éviter toute agitation en installant une vanne Mayevsky sur chaque radiateur (également appelé «robinet Mayevsky»), qui permet à tout moment d’évacuer l’air en excès de la batterie sans devoir vidanger l’eau.

Conclusion

J'aimerais également ajouter qu'il est possible d'installer des régulateurs de température automatiques (pour chaque point séparément) sur des radiateurs tubulaires, tout comme sur les radiateurs à panneaux. Seul ce luxe est disponible uniquement en présence d'un chauffage indépendant - dans les systèmes centralisés, la température est régulée à partir de la chaufferie centrale ou du distributeur.
