Radiateurs verticaux - leurs types, leur calcul et leur

Il faut tout de suite dire que les radiateurs verticaux sont utilisés non seulement comme appareils de chauffage, mais aussi comme objets de décoration décorative dans la pièce - un peu comme une addition originale à l’intérieur. Dans ce cas, la parole concerne le chauffage de l’eau; nous nous intéressons donc aux dispositifs tubulaires et à panneaux en bilame ou en aluminium, ainsi qu’à leurs caractéristiques opérationnelles.

De plus, nous attirons votre attention sur certaines des nuances de l’installation de tels appareils de chauffage et nous montrerons en outre la vidéo dans cet article.

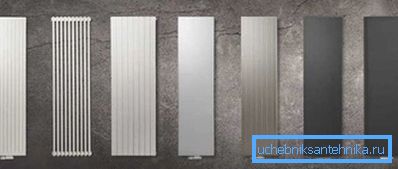

Radiateurs verticaux

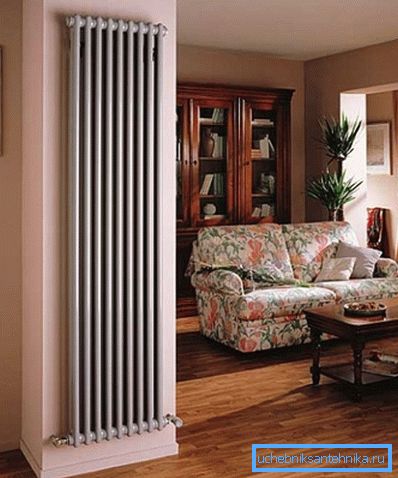

Si vous souhaitez utiliser des radiateurs de chauffage longs verticaux non standard à l'intérieur (jusqu'à 1 800 mm de hauteur), vous devez comprendre qu'ils ne peuvent pas être installés sous des fenêtres.

Par conséquent, vous perdez une isolation thermique supplémentaire, car le flux d'air chaud qui monte devant la fenêtre coupe le flux froid provenant du verre. Cependant, le système de chauffage par le sol crée la même situation et n’est donc pas critique.

Espèces

  Note En fait, tous les radiateurs d'un système de chauffage à eau sont verticaux, car leur fonctionnement a lieu dans une telle position. Ils peuvent être fabriqués à partir de différents métaux et cela dépend en fait de leur poids et de leur prix. De plus, cela peut affecter directement l'efficacité du transfert de chaleur.

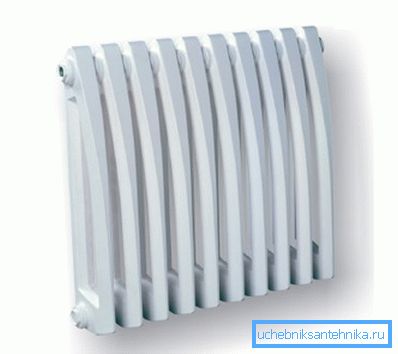

• Les radiateurs verticaux en fonte appartiennent à la catégorie des sections tubulaires (colonnes), c’est-à-dire qu’une section est constituée en règle générale de deux tubes ou colonnes verticaux reliés entre eux et que le nombre de ces sections peut être composé à leur guise.

La fonte est particulièrement utile dans les systèmes de chauffage centralisés, car elle chauffe longtemps en raison de son épaisseur, mais elle conserve la chaleur pendant longtemps, ce qui est très pratique pour un apport occasionnel de liquide de refroidissement. Les appareils en fonte présentent deux inconvénients majeurs: il s’agit d’un volume important (il est trop coûteux pour les systèmes autonomes et presque imperceptible pour les systèmes centralisés) et d’une masse importante.

• À l’heure actuelle, les réchauffeurs en acier sont très souvent utilisés, mais ils sont uniquement constitués de panneaux, fonctionnant selon le principe de la convection - ils ne produisent pas de modèles tubulaires en acier, bien qu’ils puissent être fabriqués indépendamment, en version inoxydable.. En raison du grand nombre de tailles, de leur faible poids, de leur coût relativement faible et de leur design attrayant, elles sont acquises très souvent, bien que dans la plupart des cas, il s'agisse uniquement de systèmes de chauffage autonomes.

Le principal inconvénient de ces appareils de chauffage réside dans leur sensibilité à la corrosion. Par conséquent, il est déconseillé de les utiliser dans les systèmes de chauffage centralisé, car des fuites peuvent facilement se produire à cet endroit en raison de la pression élevée.

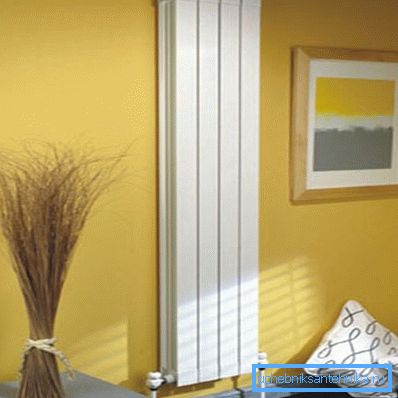

• Le principal avantage des modèles en aluminium est la dissipation de chaleur la plus élevée et le plus petit poids parmi tous les types de réchauffeurs de ce type, mais parmi les avantages, il existe bien sûr un certain nombre d'inconvénients. Tout d'abord, l'installation de radiateurs verticaux tubulaires en aluminium dans des installations de chauffage centralisées n'a aucun sens, même dans les bâtiments de faible hauteur, où la pression de travail n'est pas très élevée, car il convient d'ajouter un agent anticorrosion spécial au liquide de refroidissement, ce qui n'est possible que dans les installations autonomes. De plus, le coût d'une telle batterie est assez élevé, mais ces inconvénients compensent largement l'excellent design du produit.

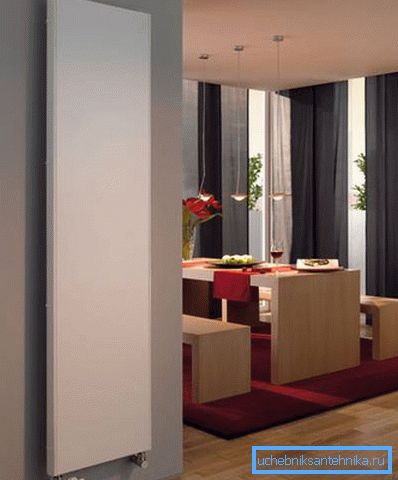

• En apparence, les modèles en aluminium et bimétalliques sont très similaires; l'un et l'autre ayant une circulation de liquide de refroidissement de type tubulaire, bien que les caractéristiques techniques de telles batteries soient très différentes les unes des autres.

Ainsi, la structure bimétallique est un conteneur tubulaire, dans lequel l'acier est à l'intérieur et l'aluminium à l'extérieur. En raison de l'acier, ils résistent donc à la pression la plus élevée possible dans les systèmes de chauffage et grâce à l'aluminium, leur transfert de chaleur est considérablement accru.

Sur le marché de la plomberie, ces modèles sont probablement les plus demandés, car ils peuvent être installés dans des systèmes de chauffage autonome et centralisé (ces appareils de chauffage sont également démontés par sections).

Miroirs et radiateurs plats

Ces modèles, comme sur la photo du haut, sont en général des radiateurs de chauffage verticaux avec une connexion inférieure, qui constituent un excellent ajout à l’intérieur de la pièce tout en la chauffant.

Peut-être que, pour des raisons décoratives, il s’agit des plus beaux modèles. Bien que leur taille corresponde principalement à d’autres chauffages, ils occuperont tout l’espace dont vous aurez besoin.

De tels radiateurs ont un système tubulaire de circulation d'eau et un excellent transfert de chaleur - par exemple, nous présentons ci-dessous le tableau des produits ECA.

Panneau ECA lisse

Panneau miroir de la CEA

Calcul et connexion

Avant de connecter les chauffages au circuit, vous devez calculer leur nombre ou simplement la puissance d'une unité en fonction du volume ou de la quadrature de l'habitation où l'installation aura lieu.

Supposons que vous installiez des radiateurs de chauffage verticaux bimétalliques, puis que vous examiniez la puissance d’une section dans les documents d’accompagnement, mais par exemple, nous prenons 185W, il s’agit des paramètres Mirado.

Pour les pièces dont les plafonds ne dépassent pas 2,7 m et dont l’épaisseur de paroi est au moins égale à 0,6 m, on utilise la formule S * 100 / P, où S représente la surface de la pièce, P représente la puissance d’un tronçon et 100 le nombre de watts nécessaires au chauffage.². Si nous prenons une salle 30m², K moyenne_{nombre de sections}= S * 100 / P = 30 * 100/185 = 16.2, mais pour des raisons de certitude, il est préférable d’utiliser 17 sections.

Mais de tels calculs peuvent également être effectués en fonction du volume de la pièce, en particulier si vous avez des plafonds hauts ou si vous utilisez des radiateurs à panneaux qui ne peuvent pas être démontés en sections.

Il utilise la formule P = V * 41,

• où P est la puissance totale de l'appareil de chauffage,
• V est le volume de la pièce
• et 41 est le nombre de watts requis pour le chauffage m³

Nous prenons une salle de même superficie mais avec des plafonds de 3 m donc V = 30 * 3 = 90 m³. Par conséquent, P = V * 41 = 90 * 41 = 3690-3,69 kW - il s’agit de la puissance totale d’un ou de plusieurs appareils de chauffage requis pour une telle pièce.

Si le circuit de chauffage est déjà monté, il est très simple de raccorder un radiateur surélevé de ses propres mains, d’autant plus qu’il est généralement raccordé par le bas ou par le bas.

Il est très important que vous le corrigiez correctement, et il n'y avait pas de biais, et les entrées correspondaient exactement à l'emplacement des raccords du circuit, de sorte que le marquage correct des points de montage des supports est très important. Chaque appareil de chauffage doit avoir des vannes et des raccords (robinets) à l'entrée et à la sortie pour pouvoir être démonté de manière autonome.

Conclusion

Toutes les pièces n’ayant pas besoin de la même température de l’air, des thermostats automatiques de différents modèles sont utilisés pour réguler séparément les radiateurs verticaux. Le fonctionnement d’un tel appareil consiste essentiellement à régler la température requise. Une fois atteinte, la vanne se ferme et, lorsqu’elle tombe, le passage s’ouvre à nouveau.
