Réchauffeurs pour la ventilation: types, installation,

Le sujet de cet article concerne les dispositifs de chauffage de l'air dans les systèmes de ventilation. Nous allons découvrir ce qu’ils sont et comment ils sont montés. En outre, nous devons déterminer comment le calcul de la résistance chauffante est effectué.

But d'utilisation

Et en fait, pourquoi avez-vous besoin d'une alimentation en air chauffé?

Il y a plusieurs raisons:

• Sa basse température entraîne une condensation inévitable dans les conduits de ventilation.. Toute mesure d'isolation thermique des tuyaux de ventilation ne fera que réduire leur nombre, mais ne résoudra pas le problème de manière exhaustive. Mais chauffer l'air à l'entrée de la rue vous permettra d'oublier la condensation d'humidité.
• Un jet d'air glacé dans une chambre ou une chambre d'enfant rendra votre séjour confortable et sans danger pour votre santé.

À propos: souvent, dans ces pièces, seule la hotte est organisée. Le flux entrant est fourni en raison de la circulation d'air entre les pièces.

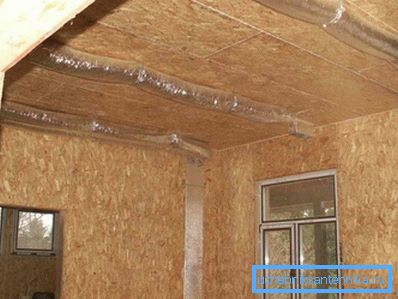

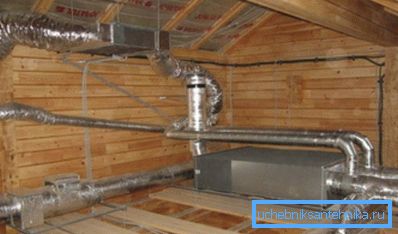

• Enfin, il existe un système de chauffage à air. L'air d'alimentation chauffé, associé aux systèmes de récupération, élimine le besoin de radiateurs ou de chauffage par le sol, ainsi que le câblage complexe et coûteux du caloporteur.

Espèces

Selon quels signes peut-on classer les appareils de chauffage?

Source de chaleur

Dans sa qualité peut être utilisé:

1. Électricité
2. Chaleur générée par une chaudière individuelle, une chaufferie ou une cogénération et transmise au radiateur avec du liquide de refroidissement.

Examinons les deux schémas plus en détail.

Le réchauffeur d'air électrique pour la ventilation en air frais consiste généralement en plusieurs réchauffeurs électriques tubulaires (éléments chauffants) avec des ailettes pressées sur ceux-ci pour augmenter la surface d'échange de chaleur. La puissance électrique de tels appareils peut atteindre des centaines de kilowatts.

Avec une puissance de 3,5 kW, ils ne sont pas connectés à la prise, mais directement au panneau avec un câble séparé; avec une puissance de 7 KW, une puissance de 380 volts est fortement recommandée.

Référence: le chauffage du conducteur est directement proportionnel au courant qui le traverse. L'augmentation de la tension d'alimentation vous permet de réduire le courant de fonctionnement tout en maintenant l'alimentation électrique.

Quels sont les avantages d'un radiateur électrique pour la ventilation dans le fond de l'eau?

• Installation facile. Convenez qu'il est beaucoup plus facile de connecter le câble à l'appareil de chauffage que d'y faire circuler le liquide de refroidissement.
• Aucun problème d'isolation de la doublure. La perte dans le câble d'alimentation due à sa propre résistance électrique est inférieure de deux ordres de grandeur à la perte de chaleur dans la canalisation avec n'importe quel liquide de refroidissement.
• Réglage simple de la température de l'air. Pour que la température de l'air soufflé soit constante, il suffit de monter un circuit de commande simple avec un capteur thermique dans le circuit d'alimentation de l'appareil de chauffage. À titre de comparaison, le système de chauffe-eau vous obligera à résoudre les problèmes d'adaptation de la température de l'air, du caloporteur et de la puissance de la chaudière.

Est-ce que l'alimentation a des défauts?

1. Le prix d'un appareil électrique est légèrement supérieur à celui de l'eau. Par exemple, un appareil de chauffage électrique de 45 kilowatts peut être acheté pour 10 000 à 11 000 roubles; chauffe-eau de la même capacité ne coûtera que 6-7 mille.
2. Ce qui est plus important, lorsqu’on utilise le chauffage direct à l’électricité, ce sont les coûts de fonctionnement exorbitants. Pour chauffer le liquide de refroidissement, qui transfère de la chaleur au système de chauffage à eau de l'air, on utilise la chaleur de combustion du gaz, du charbon ou des pellets; cette chaleur en kilowatts est beaucoup moins chère que l'électricité.

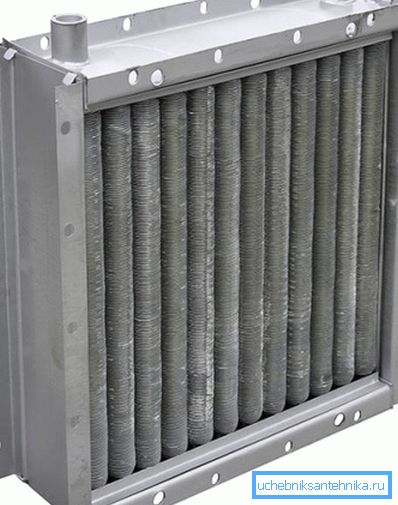

Les chauffe-eau pour la ventilation d'entrée sont en général des échangeurs de chaleur conventionnels à ailettes développées.

L'eau ou autre liquide de refroidissement qui y circule dégage de la chaleur dans l'air passant à travers les ailettes.

Les avantages et les inconvénients du schéma reflètent les caractéristiques de la solution concurrente:

• Le coût de l'appareil de chauffage est minime.
• Les coûts pendant le fonctionnement sont déterminés par le type de combustible utilisé et la qualité de l'isolation du câblage de transfert de chaleur.
• Le réglage de la température de l'air est relativement complexe et nécessite un système flexible de contrôle de la circulation et / ou de la chaudière.

Matériaux

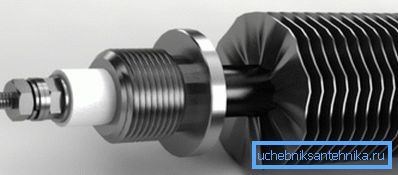

Pour les aérothermes électriques, des ailettes en aluminium ou en acier sont généralement utilisées sur les éléments chauffants standard; un système de chauffage moins commun avec un serpentin de tungstène ouvert.

Pour les chauffe-eau sont caractérisés par trois versions.

1. Les tuyaux en acier avec des ailettes en acier garantissent un coût de construction maximal.
2. Les tubes en aluminium avec des ailettes en aluminium en raison de la conductivité thermique supérieure de l'aluminium garantissent un transfert de chaleur légèrement supérieur.
3. Enfin, les échangeurs de chaleur bimétalliques en tube de cuivre avec ailettes en aluminium assurent un transfert de chaleur maximal au prix d’une résistance à la pression hydraulique légèrement inférieure.

Exécution personnalisée

Une paire de solutions mérite une mention spéciale.

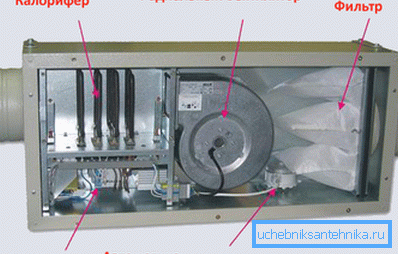

1. Les unités de traitement d'air sont un appareil de chauffage avec un ventilateur pré-installé pour l'alimentation en air.

1. En outre, l’industrie fabrique des produits avec récupérateurs de chaleur. Une partie de l'énergie thermique provient du flux d'air dans la ventilation aspirante.

L'assemblée

S'il n'y a pas de problèmes particuliers avec l'installation d'appareils électriques, alors avec les appareils à eau, tout est un peu plus compliqué. Quelle est la liaison du chauffage de ventilation? Pour un système de chauffage à air à faible puissance auto-alimenté, la solution la plus simple consisterait à installer une paire de vannes d’arrêt (en cas de réparation) et une tête thermostatique à la sortie dans l’espace situé devant le radiateur.

De plus, le raccordement au système de chauffage général est obligatoirement alimenté par une dérivation, ce qui permettra d'éteindre l'appareil sans arrêter la circulation. Si un aérotherme à grande capacité est chargé de réchauffer l'air dans la ventilation de l'ensemble du bâtiment, une telle instruction sera évidemment inappropriée. Voici l'un des systèmes de cerclage possibles.

Le schéma nécessite probablement quelques commentaires.

• Les vannes d'arrêt à l'entrée, comme dans le cas précédent, sont nécessaires en cas de réparation ou de remplacement de l'appareil de chauffage lui-même ou des vannes d'arrêt sans interrompre la circulation dans le circuit principal.
• Un filtre grossier empêche la saisie de la vanne à trois voies ou d'une pompe de scories, de sable ou de rouille.
• La pompe de circulation permet au liquide de refroidissement de circuler à travers le petit anneau à travers le cavalier.
• Le clapet anti-retour empêche le liquide de refroidissement de traverser le cavalier dans le sens opposé: la pression sur le tuyau d’écoulement est toujours supérieure.

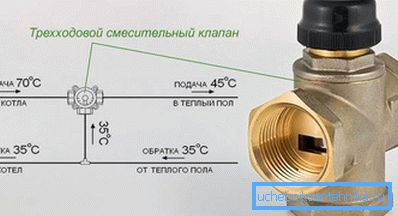

• Enfin, l’élément principal du système - une vanne à trois voies à entraînement électrique et capteur de température - permet de mélanger le caloporteur provenant des tuyaux d’alimentation et de retour, en distribuant le mélange en fonction des lectures du capteur.

Important: Le moment qui n’est pas indiqué sur l’image schématique - il ne fonctionnera que s’il existe une rondelle de retenue sur la canalisation de retour (par exemple, sur l’une des brides de la vanne inférieure).

Calcul

Quel est le calcul de la puissance du chauffage de ventilation?

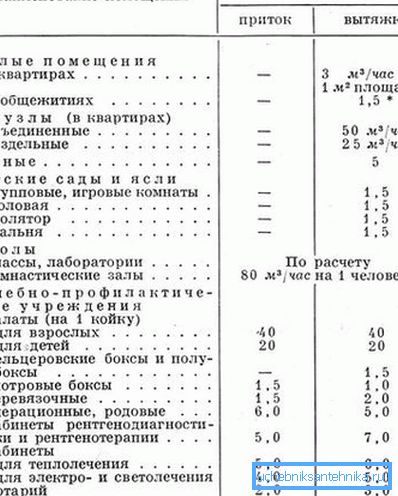

Voici une formule simple de la forme Q (W) = L * 0.335 * (TV-Tn), où:

• Q - puissance de l'appareil;
• L - débit d'air en mètres cubes par heure;
• TV et Tn - flux sortant et injecté en température.

Ainsi, pour une température extérieure de -5 ° C, la température cible de la ventilation en entrée + 18 ° C et une consommation d'air de 500 m3 / heure, le calcul du chauffage de ventilation sera de 500 * 0,335 * 23 = 3 852,5 watts.

Conclusion

Nous espérons avoir pu répondre à toutes les questions qui se sont accumulées dans le lecteur.

Comme d'habitude, vous trouverez des informations supplémentaires dans la vidéo ci-jointe du présent article. Des succès!
