Registres de chauffage: méthodes de production, types,

Comment les registres de chauffage sont-ils faits de tuyaux lisses? Comment sont-ils? Quand l'utilisation de ces appareils de chauffage est-elle justifiée? Enfin, comment calculer le registre - le chauffage doit correspondre aux caractéristiques de la pièce, non? Essayons de répondre à ces questions.

C'est quoi

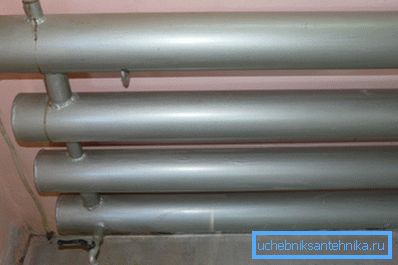

En termes simples, un registre de chauffage est un ou plusieurs tuyaux de grand diamètre dans lesquels circule du liquide de refroidissement. Les tuyaux sont reliés par des ponts et alimentés par des buses pour connecter les tuyaux d'alimentation de telle sorte que la circulation se fasse sur tout le volume de l'appareil de chauffage.

Par quels signes peut-on classer les registres de chauffage?

Matériaux

Leur choix n'est pas trop grand:

• Les modèles fabriqués par nos soins sont le plus souvent en acier noir. La méthode de raccordement des tuyaux, des linteaux et des branches - la soudure.

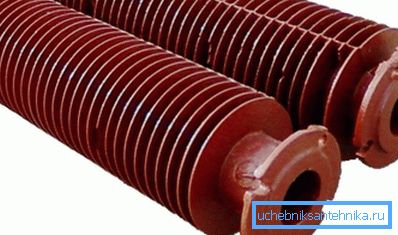

• Les registres industriels peuvent être assemblés à partir de tuyaux en fonte avec ailettes. Pour l'assemblage, des joints à brides avec des joints en paronite sont utilisés. Outre le chauffage, les registres en fonte jouent souvent le rôle d'échangeur de chaleur, car ils extraient la chaleur des produits de combustion dans les chaufferies et dans diverses industries.

Utile: en l'absence de paronite dans le chauffage de l'eau, il peut être remplacé par des joints d'étanchéité découpés à la main dans la chambre de la voiture. Mais lorsque vous chauffez des locaux industriels avec de la vapeur surchauffée, il sera nécessaire de rechercher exactement la paronite: du caoutchouc ordinaire à des températures de 200 à 400 degrés commencera rapidement à s'effriter.

Orientation

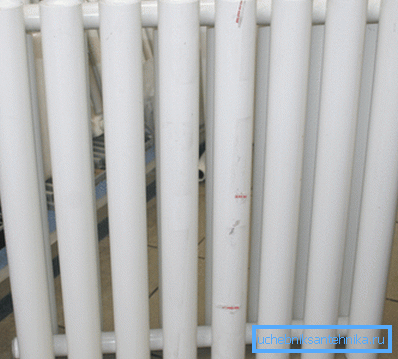

Un registre de chauffage industriel typique est un tuyau orienté horizontalement. Toutefois, les radiateurs de chauffage tubulaires en acier destinés aux locaux d'habitation sont souvent verticaux.

Avec les mêmes dimensions et la même surface, la puissance calorifique des registres de chauffage ne dépend pas beaucoup de l'orientation des tuyaux.

L'orientation horizontale de la majorité des produits est liée à des raisons plutôt banales:

1. Pour créer un rideau thermique devant la fenêtre, l’appareil de chauffage doit être entièrement situé sous celle-ci, ce qui implique un rapport longueur / hauteur bien défini.
2. Il est beaucoup plus simple de souder un registre bas et allongé à partir de tuyaux horizontaux.

Sauteurs

La forme et la taille des registres de sauteurs sont divisées en sections et en forme de S.

Voici comment procéder pour créer un registre de la première catégorie:

1. Les tuyaux de grand diamètre sont coupés en segments de même longueur.
2. Leurs extrémités sont coincées avec des disques découpés dans une tôle d'acier de 3 à 4 millimètres d'épaisseur.
3. Les trous des linteaux et des buses sont découpés dans les parois des tuyaux, après quoi ils les saisissent et, après avoir modifié le formulaire de registre, sont échaudés.
4. Les points de passage supplémentaires et sourds sont soudés, ce qui donne une rigidité de calcul.

La production de registres de chauffage de ce type est intéressante car elle nécessite un minimum d’outils: un bulgare et un transformateur de soudage suffisent. Le prix de la simplicité de conception est une résistance hydraulique assez élevée du dispositif en raison de nombreuses transitions de diamètre.

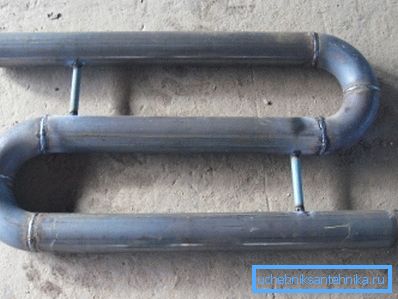

Les registres en forme de S pour le chauffage sont une bobine de section transversale constante, dans laquelle des cavaliers plus minces ne sont nécessaires que pour la rigidité. Une cintreuse de tuyaux est utilisée pour la fabrication d'arrondis avec des tuyaux de petit diamètre (jusqu'à 50 mm). Pour les grandes sections, il est nécessaire d’acquérir des robinets prêts à l’emploi.

Cas spéciaux

Il convient également de mentionner quelques dessins très curieux.

Registre continu

Dans les entreprises construites dans les années 50 à 70 du siècle dernier, au lieu de registres sectionnels ou en forme de S, on utilise une construction assez curieuse: un magasin ou une pièce auxiliaire est ceinturé sur tout le périmètre avec un tuyau incassable. Le système est utile en ce sens qu'il chauffe les murs avec un courant ascendant d'air chaud sur toute leur longueur.

Registre autonome

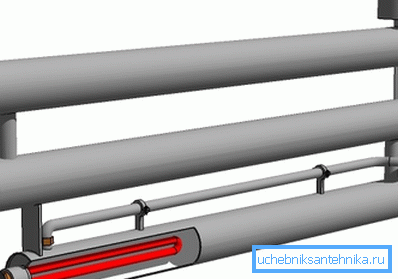

En tant que dispositif de chauffage autonome, un registre est souvent utilisé à l'extrémité de la section inférieure duquel sont installés un ou plusieurs réchauffeurs électriques tubulaires.

La fabrication de l'appareil présente quelques subtilités.

• Les cavaliers qu'il contient sont créés aux deux extrémités de chaque section. Ceci assure la convection du liquide de refroidissement.
• L'appareil est ouvert. Une partie de sa capacité est utilisée comme vase d'expansion: le liquide de refroidissement ne remplit le registre que pour 90 à 95% du volume.
• En tant que liquide de refroidissement, ce n’est souvent pas l’eau qui est utilisée, mais le pétrole (minier ou un minerai bon marché), ce qui nous permet de ne pas avoir peur du dégivrage.

L'assemblée

Quelle est l'installation de registres de chauffage?

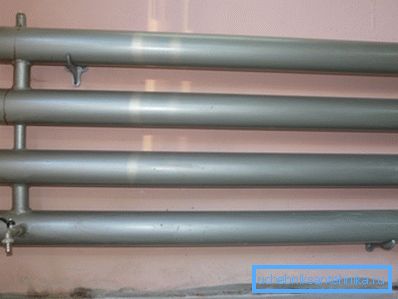

La fixation la plus simple du registre se fait sur un renforcement lisse martelé dans le mur avec un diamètre de 10-14 mm.

1. Le mur est marqué par le niveau de plusieurs trous où les sections inférieure et supérieure doivent être situées.
2. Les trous sont percés avec un diamètre inférieur à un demi-millimètre inférieur aux raccords que vous avez.

Conseil: étant donné qu'il est presque impossible de trouver un foret de 11,5 mm de diamètre, le trou peut être foré avec un diamètre de 10 mm et élargi à l'aide d'un foret à métaux de 11,5 mm.

1. Les sections de barres à chanfreiner sont enfoncées dans le mur sur une profondeur d'au moins 6 à 7 cm.
2. Sur eux, l'appareil de chauffage est suspendu.
3. L’armature est pliée vers le haut, autour du registre. Pour plier à l'aide du levier du segment de tuyau.
4. Les raccords excédentaires sont coupés sur le site; la fin est arrondie avec un fichier pour éviter les blessures.

Calculs

Quel est le calcul du registre de chauffage? Commençons de loin.

Quelles caractéristiques techniques de l'appareil de chauffage doivent être prises en compte lors du choix?

• Pression de travail Dans un registre soudé, il dépasse évidemment les paramètres de la station de chauffage central et lui permet de résister à tout coup de bélier.
• Température de fonctionnement Il est facile de deviner qu’il n’ya pas non plus de restrictions spéciales.
• Puissance thermique. Il est sélectionné en fonction du volume de la pièce. Le manque de puissance thermique signifie qu'il fera froid chez soi; excès - cela devra garder les fenêtres ouvertes et supporter les courants d'air.

Comment le registre de chauffage est-il calculé pour un tuyau rond en acier de diamètre connu?

La formule suivante est valable ici:

Q = Pi * Dn * L * k * Dt, où:

• Q - flux de chaleur de section en watts.
• Pi est le nombre pi pris comme étant 3,1415;
• DN - le diamètre extérieur du tuyau en mètres.
• L - longueur de la section en mètres.
• k est le coefficient de conductivité thermique d'un tuyau en acier, pris pour être 11,63 W / m2 * C.
• Dt est le delta de température entre le liquide de refroidissement et l'air de la pièce.

Point important: le flux de chaleur est ainsi calculé pour un tuyau horizontal. Dans le registre à plusieurs rangées pour toutes les sections, à l'exception de la première, un facteur supplémentaire de 0,9 est utilisé: elles sont dans le flux ascendant d'air chaud provenant du premier tuyau, ce qui réduit le delta de température.

Comment recalculer le diamètre du tuyau spécifié par le vendeur en pouces aux valeurs habituelles? Voici le tableau de correspondance des tailles:

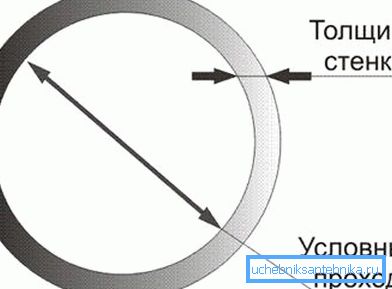

Remarque: la télécommande se rapproche du diamètre intérieur. Pour en obtenir un externe, il est nécessaire d’ajouter deux fois l’épaisseur de la paroi du tuyau.

Estimons le transfert de chaleur d'un registre à quatre rangées d'un tuyau de diamètre extérieur de 108 mm et de 1,2 mètre de long à une température de +80 ° C et une température de l'air dans la pièce de +20 ° C.

1. Pour la première section, le flux thermique est de 3.1415 * 0,108 * 1,2 * 11,63 * (80-20) = 284 watts.
2. Pour chaque suivante, il est multiplié par 0,9. 284 * 0,9 = 255.
3. La valeur totale est de 284+ (255 * 3) = 1049 watts.

Évaluation de l'appareil

Essayons de donner une brève évaluation du registre.

• Il est extrêmement durable et tolérant aux pannes.
• Contrairement aux sections à ailettes développées, il est facile de nettoyer la poussière.
• Il n'a pratiquement pas besoin d'être lavé. Pendant que le liquide de refroidissement circule dans l'appareil, il chauffe dans tout le volume.
• Apparence - disons, pour un amateur. Le registre ne décore pas exactement la pièce.
• En raison du manque d'ailettes et de la faible conductivité thermique de l'acier, le dégagement de chaleur du registre est nettement inférieur à celui du radiateur en aluminium de mêmes dimensions.

Conclusions

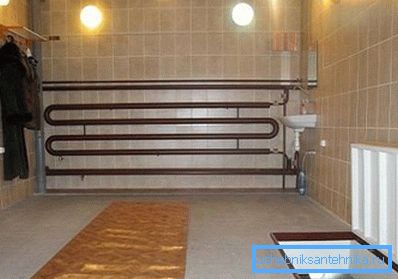

Les registres devraient être utilisés principalement pour chauffer les garages, les ateliers et les locaux industriels. Pour un appartement, vous devriez rechercher des appareils de chauffage en aluminium et bimétalliques plus compacts et d'apparence décente.

Comme toujours, la vidéo ci-jointe offrira au lecteur des informations supplémentaires. Des succès!
