Régulateur pour radiateur de chauffage: caractéristiques de

Traditionnellement, la régulation de la température des radiateurs de chauffage était réalisée à l'aide de vannes ordinaires. C'est-à-dire qu'un robinet ordinaire a été installé sur le tuyau d'alimentation en liquide de refroidissement, au moyen duquel le débit d'eau chauffée peut être augmenté ou au contraire réduit.

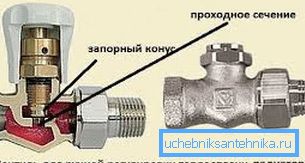

Schéma d'un appareil à valve conventionnel

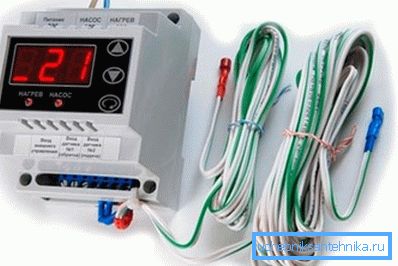

Kit de dispositif de contrôle pour le contrôle automatique de la chaudière

Cette solution, malgré sa simplicité d’exécution, présentait un inconvénient majeur: elle a été réglée de son propre chef en tenant compte de la perception personnelle du microclimat ou du thermomètre.

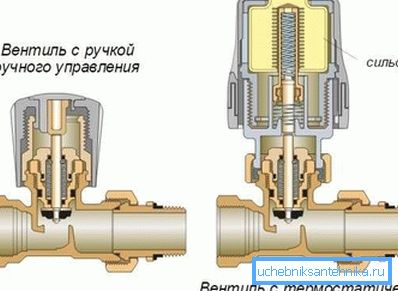

Comparaison des conceptions classiques de vannes et de têtes thermiques

Un moyen plus simple, à la fois technologiquement avancé, de contrôler les paramètres de température consiste à installer un appareil capable de déterminer la nécessité d’augmenter ou de diminuer le débit du liquide de refroidissement.

Un tel dispositif est un régulateur de chauffage par radiateur de chauffage - une tête thermostatique. Cet appareil est également connu sous le nom de tête thermique ou de thermostat et permet de maintenir automatiquement les paramètres de température spécifiés dans une pièce donnée.

Caractéristiques de conception

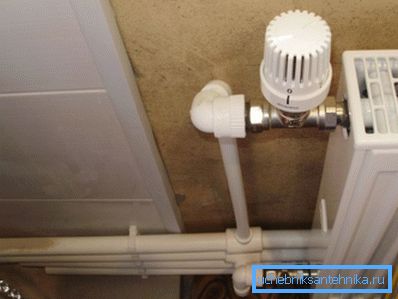

Thermostat monté verticalement

Un régulateur de température automatique moderne sur un radiateur est installé sur le tuyau d'alimentation en liquide de refroidissement et constitue extérieurement un petit appareil dans un boîtier fermé.

Le thermostat comprend de manière constructive deux parties:

  • une vanne qui ferme et ouvre le flux de liquide de refroidissement;
  • élément thermostatique qui définit l'intervalle de réponse de la vanne.

Le boîtier a une configuration similaire à celle du corps de la vanne de radiateur, mais au lieu de la vanne habituelle, il existe un thermostat sur le corps. Sur la surface de la tête thermostatique est appliquée une graduation correspondant aux régimes de température. En fonction de la graduation, vous pouvez définir le mode souhaité, qui sera automatiquement pris en charge.

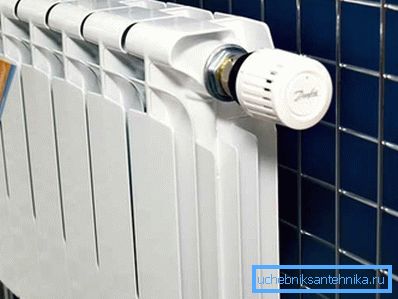

Disposition horizontale du thermostat

Selon le principe d'action, les têtes thermiques sont divisées en deux catégories: mécaniques et électroniques.

Considérons plus en détail le dispositif de ces modifications.

  • La conception du détendeur mécanique, malgré l'efficacité de l'application, est simple. L'appareil est basé sur une construction hermétique fermée - un soufflet. Le soufflet est rempli d'un fluide sensible aux pertes de charge - liquides ou gazeuses.

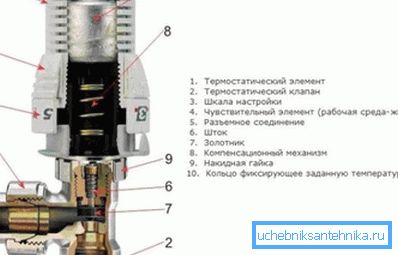

Schéma du dispositif du régulateur mécanique

Important: les modifications apportées aux appareils remplis de gaz sont particulièrement sensibles aux changements de température et de pression ambiantes. Pour cette raison, de tels dispositifs doivent être installés sur ces batteries, au-dessus desquelles il n’ya pas de bord saillant du seuil.

Lorsque la température de l'air dans la pièce augmente, le fluide pompé dans le soufflet se dilate. En conséquence, la vanne d’arrêt, qui arrête partiellement ou totalement le flux de liquide de refroidissement dans la batterie, se ferme.

En réduisant l'intensité du débit de liquide de refroidissement, la batterie se refroidit et la température de l'air dans la pièce baisse. En conséquence, le fluide pompé dans le soufflet est comprimé et la soupape ouvre le port d’écoulement.

Un des avantages distinctifs des appareils est la régularité du réglage, car le liquide est sensible aux chutes de pression et ferme en douceur la vanne autant que nécessaire pour équilibrer la température;

  • La modification électronique des thermostats est plus pratique à utiliser et plus stable en termes de maintien de la température.

Bien entendu, le prix des appareils électroniques est supérieur à celui des régulateurs mécaniques. Mais cette différence est pleinement justifiée par la simplicité de fonctionnement et la précision du maintien des paramètres de température donnés au niveau requis.

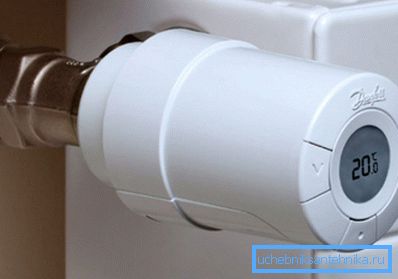

Dans la tête thermique photo électronique

Un microprocesseur programmable est au cœur du thermostat électrique. Si un appareil mécanique est réglé sur un mode de fonctionnement, une modification électrique peut être programmée pour chaque jour de la semaine.

Pour le fonctionnement d'appareils électroniques utilisant des piles AA standard. Pour faciliter l’utilisation, certaines versions des thermostats comportent un capteur de charge de la batterie.

Outre ces différences, nous notons les caractéristiques distinctives suivantes:

  • Les thermostats modernes peuvent être fabriqués en exécution directe ou angulaire. Le choix de l’une ou l’autre modification est pertinent du point de vue de la simplicité et de l’efficacité des travaux d’installation;
  • Les régulateurs sont fabriqués avec une section transversale différente du débit de la vanne. Pour cette raison, il est possible de choisir des modèles pour l'agencement de systèmes à un ou deux tuyaux;
  • Les régulateurs sont fabriqués avec un capteur distant ou intégré. Le choix d'un modèle particulier est déterminé par les caractéristiques de conception du radiateur et du site d'installation.

Quel thermostat est le meilleur

Position inhabituelle du détendeur sur la batterie en fonte

Essayons de déterminer quelle tête thermique choisir, afin que le réglage des radiateurs soit simple et efficace.

Quel appareil choisir - avec un soufflet rempli de liquide ou de gaz?

En règle générale, les vendeurs en magasin spécialisé à cette occasion n'ont pas l'avis unanime, ces deux modifications présentant des avantages caractéristiques.

  • Les régulateurs à soufflet remplis de gaz se distinguent par une plus grande réponse de l’élément sensible aux variations de la pression atmosphérique dans la pièce;
  • Les modifications de type liquide ne sont pas aussi rapides en réponse, mais leur réponse est plus précise.

Nous notons immédiatement que le type de fluide pompé dans le soufflet n’affecte pas la fiabilité et la durabilité de l’appareil.

Quel appareil choisir - avec capteur intégré ou avec capteur distant?

  1. Les éléments thermostatiques avec capteur intégré doivent être installés de manière à assurer une circulation d'air libre autour d'eux. Si cette règle est négligée, l'appareil est chauffé par des flux émanant de la batterie, ce qui provoque des alarmes incorrectes.

Important: pour éviter une surchauffe du régulateur, le capteur est installé horizontalement.

  1. Les éléments thermostatiques avec capteur à distance sont installés dans les cas suivants:
    • si le bord d'attaque dépasse de la surface avant du radiateur;
    • si le rebord de la fenêtre est plus proche de la batterie à une distance inférieure à 100 mm;
    • si le radiateur est installé dans une niche;
    • si la profondeur de l'appareil de chauffage est supérieure à 160 mm;
    • si le thermostat pendant le fonctionnement sera recouvert d'épais rideaux.

    Installation de régulateurs

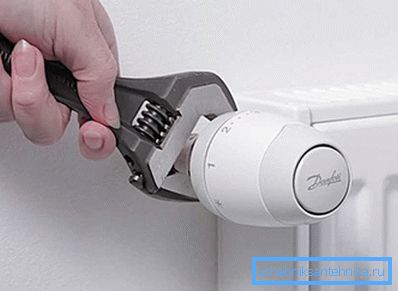

    L'installation est effectuée à l'aide d'une clé à molette.

    Avant de décider de l’ordre des travaux d’installation, déterminez l’influence de la proximité des rideaux sur l’emplacement des régulateurs:

    • En fermant la batterie, équipée d'un thermostat, d'un rideau épais ou d'un écran décoratif, nous isolons l'appareil de chauffage du reste de la pièce.. En conséquence, le régulateur n'est pas déclenché par le changement de température de l'air dans la pièce, mais par le changement d'air entre la batterie et le rideau;
    • Bien entendu, l'air dans cet espace se réchauffera plus rapidement que dans le reste de la pièce et le thermostat ne fonctionnera donc pas correctement.. Par conséquent, en choisissant un emplacement pour l'installation, nous essayons de trouver un emplacement où le chauffage et l'élément de régulation en particulier seront ouverts.

    Les instructions d'installation sont simples. Le corps de la vanne est monté à l'entrée de la batterie. Sur la vanne se trouve un repère en forme de flèche indiquant le sens d'écoulement du liquide de refroidissement. Lors de l'installation, la vanne est positionnée de sorte que la flèche pointe vers la batterie.

    Pour installer la vanne avec le capteur ne nécessitera aucun outil spécial clé suffisamment réglable.

    Le processus de configuration de l'appareil peut varier selon le modèle. Cependant, la plupart des appareils vous permettent de régler des températures comprises entre + 10 ° C et + 25 ° C.

    Dans la majorité des thermostats mécaniques en cours de réglage, ce n'est pas une température spécifique qui est définie, mais un mode correspondant à la température. La liste des modes se trouve dans le manuel d’utilisation joint au thermostat acquis.

    Conclusion

    Bien que le marché dispose d'une large gamme de régulateurs, la meilleure solution pour un fonctionnement confortable du système de chauffage est le thermostat.

    Selon les statistiques, l'installation correcte d'une tête thermique électrique permet d'économiser jusqu'à 20-30% d'énergie lors du fonctionnement d'un système autonome. De plus, la même température dans toutes les chambres est un gage de confort et de convivialité.

    Avez-vous des questions? Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
