Régulateurs de température pour le chauffage - la base d'un

Ce serait beaucoup plus facile si la même température était maintenue dans la rue à tout moment de l’année; il n’y aurait donc pas besoin d’ajuster le chauffage. Mais en hiver, les fortes gelées sont remplacées par des dégels à température positive et inversement, il est clair que le système de chauffage doit réagir de manière adéquate aux surprises météorologiques.

Chauffage intelligent

Manières de régler le chauffage

En règle générale, chaque tâche peut être résolue de différentes manières et l’ajustement du mode de chauffage ne fait pas exception.

Nous pouvons distinguer les méthodes d'ajustement suivantes:

  • L'option la plus simple consiste à installer un régulateur spécial devant chaque radiateur. De tels thermostats pour le chauffage domestique peuvent être utilisés dans tous les systèmes de chauffage, sans exception, et le principe de fonctionnement est que le courant de liquide de refroidissement traversant la batterie est régulé;

Faites attention! Dans un certain nombre de cas, par exemple dans les appartements urbains, cette méthode de réglage est la seule disponible.

  • si le fonctionnement du régulateur de température repose sur des données relatives à la variation de la température de l'air dans la pièce (ou à l'extérieur), le réglage du fonctionnement de la chaudière permet de modifier la température du caloporteur. Dans ce cas, le dispositif de régulation est situé directement sur la chaudière;

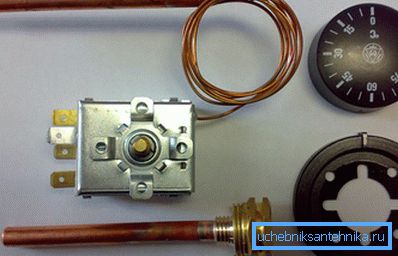

Thermostat pour chaudière électrique
  • Les pompes de circulation "intelligentes" avec un léger étirement, mais peuvent également être classées comme régulateurs de chauffage. Si un régulateur classique est installé sur le radiateur, la pompe est située directement sur la chaudière (dans la canalisation alimentant le réfrigérant refroidi). Le processus de réglage est effectué en modifiant la vitesse de rotation du rotor de la pompe.

Parmi ces méthodes, la première est considérée comme la plus flexible, car elle vous permet de modifier la température non seulement dans une seule pièce, mais également dans des radiateurs individuels. Les deux autres moyens modifient le fonctionnement du système de chauffage dans son ensemble, c'est-à-dire que la température change immédiatement dans toutes les pièces de la maison.

Régulateurs de température pour radiateurs

De tels dispositifs sont une tête thermique, qui est installée sur le site du tuyau d’alimentation directement devant la batterie. Le principe de fonctionnement est simple: lorsque la température dans la pièce dépasse une limite prédéterminée, le dispositif réduit simplement légèrement le diamètre interne du tuyau et le volume de liquide de refroidissement pénétrant dans la batterie diminue en conséquence.

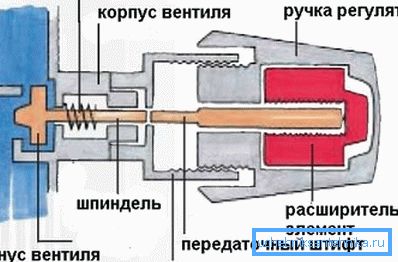

Les principaux éléments du thermostat

Le régulateur manuel le plus simple est un robinet ordinaire, auquel cas le réglage devra être effectué manuellement. Mais plus souvent utilisé des modèles automatiques.

Types de thermostats

Si le principe de fonctionnement est choisi comme critère principal, tous les dispositifs de ce type peuvent être divisés en mécanismes mécaniques et automatiques. En mécanique, l’homme règle la température de ses propres mains, tourne constamment la vanne, en automatique - après le réglage, l’appareil fonctionne de lui-même.

Vous pouvez également donner une classification par emplacement du capteur.

Il y a 3 options:

  • le capteur de température est situé directement dans la tête thermique (dans ce cas, vous devez particulièrement surveiller l'installation du dispositif de régulation, car il y a un radiateur de chauffage à proximité);
  • le capteur est placé à quelques mètres - il vous permet de régler avec plus de précision le travail de chauffage;
Thermostat avec capteur à distance
  • Le capteur est placé à l'extérieur - nous obtenons ainsi un régulateur de chauffage en fonction des conditions météorologiques. Il réagira instantanément aux changements de température extérieure.

Faites attention! Lors de l'utilisation de capteurs de température intérieure, il y a toujours un intervalle de temps entre les conditions météorologiques changeantes dans la rue et le changement du mode de fonctionnement du chauffage. L'utilisation de capteurs thermiques externes résout ce problème.

Dispositif, principe de fonctionnement et préparation du thermostat au travail

Les thermostats pour radiateurs fonctionnant en mode automatique utilisent la propriété des liquides et des gaz de s’étendre et de se contracter lorsqu’il est chauffé / refroidi. Dans la tête se trouve une chambre hermétique (soufflet) dans laquelle se trouve un fluide ou un gaz actif.

La paroi du soufflet est ondulée, de sorte que lorsque le volume interne change, il soit étendu ou raccourci. De ce fait, la lumière dans le tuyau qui alimente le radiateur en liquide change.

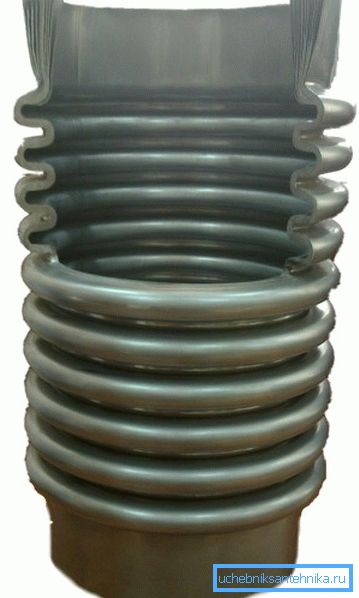

Dispositif à soufflet

Le diagramme ci-dessous montre le dispositif de tête thermique de Danfoss. On voit que lorsque le soufflet est allongé, la vanne bloquera partiellement le tuyau d'alimentation.

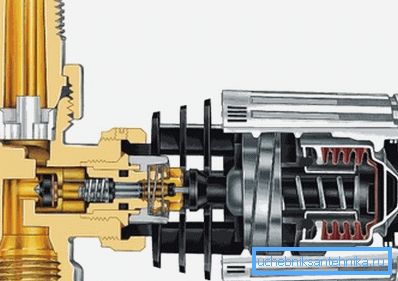

Le diagramme montre un dispositif d'un thermostat typique

Même lorsque vous utilisez des appareils automatiques, vous devrez effectuer un pré-ajustement.

Les radiateurs de chauffage sont réglés dans cet ordre:

  • Tout d'abord, vous devez vous assurer que le liquide de refroidissement pénètre bien dans le radiateur afin que la vanne s'ouvre complètement.
  • dès que la température ambiante dépasse de 5 à 7 ° C la valeur requise, la vanne se ferme complètement;
  • il ne reste plus qu’à attendre que la température de la pièce atteigne la valeur souhaitée;
  • dès que la température est devenue confortable, vous pouvez ouvrir lentement la vanne jusqu'à ce que le radiateur devienne chaud et que le son de l'eau se fasse entendre. Nous pouvons supposer que le thermostat pour radiateurs est configuré et prêt à fonctionner.

Réglage des convecteurs

Assez souvent, au lieu des batteries habituelles pour le chauffage par le sol sont utilisés convecteurs vnutripolnye. Une caractéristique de tels dispositifs est qu'ils installent un ventilateur pour améliorer l'échange d'air.

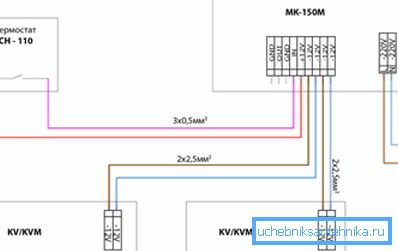

Une des options pour connecter les convecteurs au thermostat

Le régulateur de vitesse du ventilateur de chauffage permet de réduire la quantité d'air passant par les ailettes du convecteur, ce qui entraîne une modification de la température dans la pièce. Sans dispositifs de réglage, le ventilateur fonctionne toujours à 100% de ses révolutions.

Dans les modèles avancés, lorsque la température dans la pièce baisse de 1,5 ° C, le ventilateur est activé et, grâce au ventilateur, augmente le taux de transfert de chaleur de l'appareil de chauffage. De plus, un même régulateur peut travailler simultanément avec plusieurs ventilateurs.

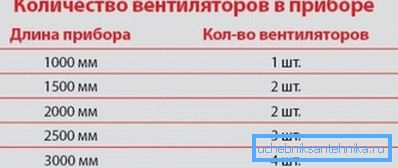

Dépendance du nombre de ventilateurs sur la taille du chauffage

Réglage de la chaudière

Dans les maisons privées, vous pouvez utiliser des dispositifs qui régulent le fonctionnement de la chaudière dans son ensemble pour modifier les modes de fonctionnement du chauffage dans une plage plus large. Cela réduira la température du liquide de refroidissement dans le système et résoudra 2 problèmes à la fois: économiser le carburant et obtenir la température optimale dans les pièces.

Dispositifs pour régler le fonctionnement de la chaudière

Ces régulateurs de chauffage sont constitués de 2 blocs:

  • 1er bloc - consiste en un capteur thermique, qui peut être placé à la fois dans la pièce et dans la rue. Le placer dans la rue présente de nombreux avantages, en particulier la rapidité avec laquelle le système réagit aux changements des conditions météorologiques augmente;
  • 2e bloc - bon dispositif de réglage, situé à proximité immédiate de la chaudière. Entre eux, les deux unités sont reliées par un fil métallique.

Le principe de fonctionnement de l'appareil repose sur le fait que les caractéristiques électriques des conducteurs changent avec le changement de leur température. L'élément de travail principal du thermostat est un thermocouple ou une thermistance.

Le principe de leur travail est quelque peu différent:

  • les thermostats électriques de chauffage avec l'utilisation de thermistances enregistrent le changement de résistance de la thermistance;

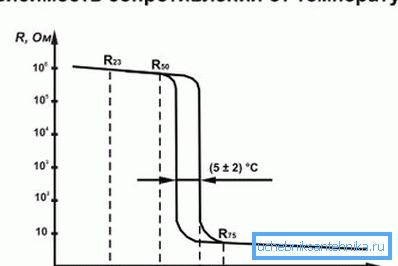

Relation entre résistance et température
  • Certains appareils utilisent un thermocouple, c'est-à-dire une plaque soudée à partir de 2 métaux différents. Les types de métaux sont sélectionnés de manière à ce qu'une différence de potentiel suffisamment élevée se produise à la jonction, avec un changement de la température du point de soudure, la différence de potentiel se modifiant également.

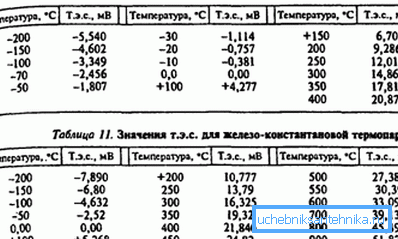

Dépendance de l'intensité du courant sur la différence de température

Ce thermostat vous permet de contrôler la température dans une large plage, quelle que soit la puissance du système de chauffage. Il peut être utilisé aussi bien dans le secteur privé que dans les immeubles à plusieurs étages. Une cascade de thermistances permet dans ce cas de créer un système de chauffage intelligent.

Exemples de dispositifs régissant le fonctionnement de la chaudière

Ces dispositifs varient considérablement en fonction de la complexité de la conception, de la possibilité de programmation du comportement à différents jours et à différentes heures de la journée, ainsi que de la précision du contrôle de la température.

Vous pouvez apporter plusieurs modèles par ordre croissant de complexité et de coût:

  • régulateur de chauffage de pièce VRT 40 - peut être appelé l'un des dispositifs les plus simples pour régler le fonctionnement de la chaudière (appartient à la classe des régulateurs électriques analogiques). Le mode de température est réglé manuellement et le capteur de température est situé directement dans la pièce. En plus de plusieurs modes de température, il n'y a pas de réglage supplémentaire;
  • régulateur de chauffage automatique Calormatic 430 - fournit un ordre de grandeur plus d'opportunités pour le contrôle de la température. Fait référence aux contrôleurs électroniques à logique fermée (vous ne pouvez utiliser que les modes de fonctionnement fournis par le fabricant). Cet appareil est environ 13-15 fois plus grand que le modèle VRT 40;

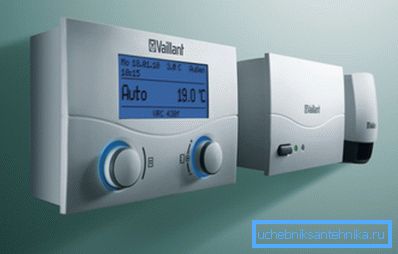

Le régulateur avec plusieurs types de modes de fonctionnement
  • Vzlyot-RO 2 - parmi les appareils sur le marché pour le réglage du chauffage peut être qualifié de leader en termes de flexibilité et de précision de la régulation. De plus, l'utilisateur peut définir un mode de fonctionnement arbitraire, car ce dispositif est produit avec une logique ouverte, c'est-à-dire qu'il peut être reprogrammé. Certes, il y a un inconvénient à cela: le consommateur moyen ne voudra probablement pas modifier les réglages fins, et le prix vous fera réfléchir à deux fois avant d'acheter.
L'apparition du thermostat

Les appareils tels que ceux-ci de la liste sont le plus souvent utilisés dans l'industrie, dans des locaux où les conditions de température sont particulièrement importantes. En plus d'un réglage simple, ces dispositifs permettent leur utilisation pour la collecte de statistiques et même à des fins de recherche, mais les thermostats classiques pour radiateurs ne conviennent pas à ces fins.

Réglage du fonctionnement des chaudières à combustibles solides

Dans une chaudière à gaz ou électrique, la régulation régule soit la température de chauffage de l'échangeur de chaleur (chaudière électrique), soit la fréquence et la durée du brûleur à gaz (chaudières à gaz). Dans le cas des chaudières à combustibles solides, le processus de combustion du combustible ne peut pas être interrompu toutes les 20 à 30 minutes; un principe différent est donc nécessaire pour ajuster leur fonctionnement.

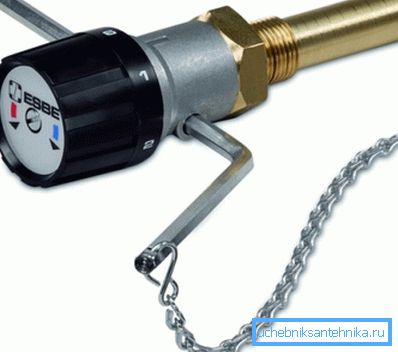

Régulateur pour chaudière à combustible solide

Le taux de combustion du carburant, et donc l'intensité de la génération d'énergie thermique, dépend du taux de combustion du carburant. Ce paramètre est directement affecté par la poussée. Le régulateur de tirage des chaudières à combustibles solides modifie le volume d'air frais entrant dans la chambre de combustion et régule ainsi le fonctionnement de la chaudière dans son ensemble.

Pendant le fonctionnement, un tel dispositif surveille en permanence la température du liquide de refroidissement (un manchon creux d'immersion est utilisé à cet effet) et le changement réel de la position de la vanne de la chaudière est effectué par une transmission mécanique.

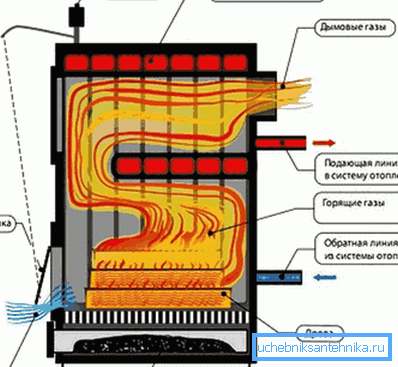

Le diagramme montre une chaudière à combustible solide avec un thermostat installé.

Après l’installation, vous devez configurer le régulateur. Les instructions pour le configurer sont les suivantes:

  • en tournant le bouton pour régler la température désirée;

Faites attention! Si l'appareil est installé horizontalement, vous devez utiliser une échelle rouge, si elle est verticale - jaune.

  • après cela il est nécessaire d'inonder la chaudière et d'amener la température à la température requise;
  • alors la chaîne est mise sur la valve. Il est important de ne pas s'affaisser, la réserve maximale de roue libre ne doit pas dépasser 1 mm
Schéma de réglage de la chaudière à combustible solide

Un tel thermostat de chauffage modifiera la taille de la fente par laquelle l'air frais entre. Dès que la température dépasse la valeur requise, le thermostat soulève un peu le circuit à travers le système de leviers. Grâce à lui, le registre augmente également le débit d'air. Le processus de combustion se déroule donc plus intensément.

Réglage du chauffage avec une pompe de circulation

Dans le passé, des pompes non régulées étaient utilisées, c'est-à-dire qu'il n'y avait aucun moyen de réguler le courant de liquide de refroidissement dans les tuyaux. De nos jours, de telles raretés ne peuvent être trouvées que dans de vieux bâtiments et, dans la plupart des cas, elles sont remplacées par des pompes de circulation ajustables.

Si un régulateur conventionnel d'un radiateur de chauffage modifie le courant de liquide de refroidissement dans un radiateur séparé, une modification des modes de fonctionnement de la pompe affecte l'efficacité de l'ensemble du système de chauffage. Par exemple, la nuit, la vitesse du rotor diminue, car aucun chauffage intensif n’est nécessaire.

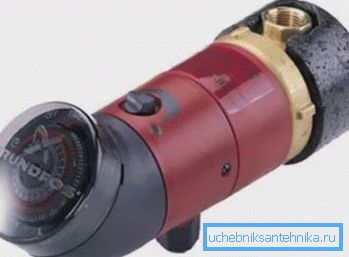

Sur la photo - une pompe avec un thermostat

Des modèles plus complexes permettent de personnaliser le mode de fonctionnement de l'appareil les jours de la semaine ainsi que l'heure. Les modes de fonctionnement disponibles sont “Fête”, “Vacances”, “Week-end”, etc.

Le schéma du système de chauffage prévoit l’installation de la pompe directement devant la chaudière dans la section de la canalisation avec le réfrigérant refroidi. Si vous essayez de l'installer à la sortie de la chaudière, la température élevée du liquide de refroidissement réduira considérablement la durabilité de la pompe.

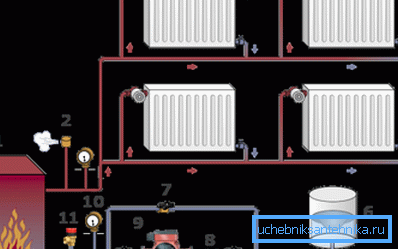

Le diagramme est l'endroit idéal pour installer la pompe.

Résumant

Les radiateurs de chauffage avec thermostat vous permettent de créer un système de chauffage «intelligent» qui s'adapte aux changements des conditions météorologiques. Pendant ce temps, les régulateurs de batterie sont loin d’être le seul moyen de régler le fonctionnement du système de chauffage. Le matériau proposé - une tentative de synthèse des moyens existants pour régler le chauffage de la maison.

La vidéo montre un exemple de connexion du thermostat à la chaudière.
