Remplissage du système de chauffage avec du liquide de

Pour construire un système de chauffage pour une maison ou un appartement, une chaudière de chauffage, des radiateurs de chauffage et des conduites reliant tous les éléments au sein d’un même réseau sont nécessaires. Cependant, il ne fonctionnera pas sans liquide de refroidissement, qui transmet l'énergie thermique générée par la combustion du carburant à l'air de la pièce. Par conséquent, une fois les travaux d'installation ou de réparation terminés, il reste toujours à déterminer comment remplir le système de chauffage avec de l'eau ou un autre liquide approprié. Les instructions à ce sujet sont énumérées ci-dessous.

La nécessité de remplir et de décharger le fluide du système de chauffage

Tout d'abord, nous allons considérer le but dans lequel le liquide de refroidissement est déchargé du système de chauffage.

Le plus souvent, il est nécessaire de retirer l'eau des tuyaux pour les réparations prévues. Cela est particulièrement vrai pour les appartements connectés à des systèmes de chauffage centralisés. En été, les vannes d'arrêt et de commande, les pipelines en panne, etc. sont remplacés.

Mais si vous habitez dans une maison privée, il n'est pas recommandé de vidanger le liquide de refroidissement pour les raisons suivantes:

1. Lorsque vous re-versez de l'eau, vous devez re-produire le système. Cet événement est long et gênant, car chaque propriétaire veut l'éviter.
2. Le manque d'eau dans certains types de radiateurs (l'acier par exemple) entraîne une corrosion rapide. Si vous vidangez l'eau du système pendant l'été, préparez-vous au remplacement d'urgence des radiateurs à radiateurs pour chauffer la maison.
3. L’élimination annuelle du liquide de refroidissement nécessite l’achat d’un nouveau. L’antigel spécial ou l’eau spécialement préparée sont assez coûteux, ce qui entraîne une augmentation injustifiée des coûts de fonctionnement pour l’entretien du système de chauffage.

La procédure pour verser le fluide dans le système de chauffage

Opérations préparatoires

Que vous lanciez un nouveau système de chauffage auto-assemblé ou que vous le remplissiez de liquide de refroidissement après la fin de la saison chaude ou que vous le répariez, il est impératif de préparer le réseau d'ingénierie au fonctionnement.

La procédure est la suivante:

1. Flushing le pipeline. Cette action est nécessaire avant le lancement d'un nouveau système de chauffage. Sinon, les copeaux, les scories et autres débris peuvent endommager les équipements de chauffage et de pompage utilisés. Si votre réseau climatique a déjà été lancé et exploité avec succès, il suffit de vider les tuyaux et les batteries une fois tous les deux ans.
2. Test hydraulique. Avant de remplir le système de chauffage avec de l'eau, il est nécessaire de le pressuriser. Pour ce faire, utilisez un appareil spécial qui remplit les tuyaux et les radiateurs d'air comprimé.

Il est nécessaire de créer une pression jusqu’à ce que sa valeur soit supérieure de 25% à celle calculée. La baisse standard de cet indicateur ne devrait pas dépasser 1% en 15 minutes de fonctionnement.

1. Élimination des défauts. Après le sertissage, vous devez vérifier toutes les connexions pour les fuites et les réparer si elles sont trouvées.

Faites attention! Le scellement des fuites n’est pas tant pour minimiser l’écoulement du liquide de refroidissement que pour éviter les bouchons d’air dans les tuyaux et les radiateurs, qui pourraient rendre inopérants ou nuire au rendement de chauffage.

Le choix du type de liquide de refroidissement

Le plus souvent, l'eau est utilisée comme fluide caloporteur. Cependant, vous pouvez utiliser de l'antigel, qui ne gèle pas lorsque la température ambiante tombe en dessous de zéro. Il présente de nombreux autres avantages, mais son prix est assez élevé. Le plus souvent, l'antigel est utilisé dans les systèmes de chauffage de petits bâtiments.

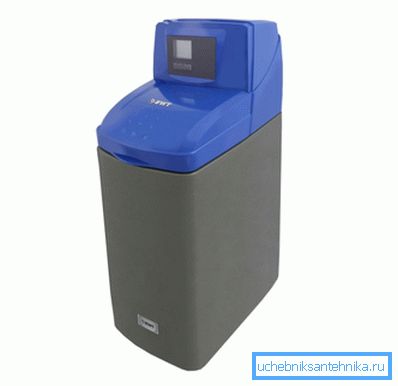

N'oubliez pas que le remplissage du système de chauffage avec de l'eau nécessite une préparation préalable. Le liquide doit être exempt de sels et d'air dissous, pour lequel des produits chimiques et des réactifs disponibles dans le commerce peuvent être utilisés.

Astuce! Il n'est pas recommandé d'utiliser de l'eau du robinet comme moyen de chauffage du système de chauffage. Il contient une grande quantité de calcium et d'autres minéraux qui, en se déposant sur les tuyaux et les batteries, finiront par rendre le chauffage inopérable. Également dans l’eau du robinet, une grande quantité d’oxygène a été dissoute, ce qui provoque une aération.

Que vous utilisiez de l’eau ou de l’antigel spécialement préparé pour le remplissage dépend de vous. Mais dans tous les cas, il est nécessaire de calculer correctement le volume de fluide requis pour effectuer cette procédure.

Détermination de la quantité de caloporteur utilisée

Pour connaître le volume d'eau ou d'antigel nécessaire pour remplir le système de chauffage, il est nécessaire de choisir le bon équipement de traitement de l'eau de la capacité requise ou d'acheter à l'avance une certaine quantité de liquide spécial.

Pour effectuer les calculs, vous devez clarifier les données suivantes:

• le volume d'eau qui est placé dans la chaudière (OK), une section de radiateurs de chauffage installés (ОR) et le vase d'expansion de type ouvert ou fermé (О) - tous les chiffres sont disponibles dans la documentation jointe aux équipements susmentionnés;
• le volume d'eau qui est placé dans les tuyaux (à partir de) - pour cela, vous devez utiliser un répertoire de construction spécial dans lequel des informations similaires sont placées, ou calculer la valeur souhaitée à l'aide des formules suivantes:

S =? * R2, où:

• S est l'aire de la section transversale du tuyau;
• ? - constante égale à 3,14159;
• R est le rayon interne du tuyau.

De = S * L, où:

• De - le volume requis de fluide dans le tuyau;
• S est la surface transversale trouvée par la formule ci-dessus;
• L est la longueur de tous les pipelines installés.

Le volume total d'eau est calculé à l'aide de la formule suivante:

Général = OK + (Op * s) + Ob + De, où

с - le nombre de sections de radiateurs installées.

Astuce! Bien que l’eau et l’antigel ne soient pas comprimés, il est conseillé d’acquérir 10 à 15% de liquide en plus par rapport au volume obtenu par calcul. Une telle marge couvrira l'erreur de calcul.

Verser de l'eau

Dès que vous avez terminé le rinçage, effectué un test des conduites et que vous disposez d'une quantité suffisante de liquide de refroidissement, vous pouvez commencer à remplir le système de chauffage. Cela aidera la pompe vibrante à remplir le système de chauffage.

N'oubliez pas qu'il s'agit de l'étape la plus importante de l'installation du réseau climatique, car toutes les opérations doivent être effectuées avec soin.

La procédure comprend plusieurs étapes successives:

1. Une fois encore, tous les joints sont inspectés pour détecter les fuites et les dépressurisations.

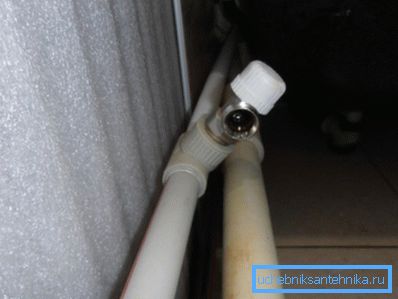

2. Vannes d'arrêt, évacuant le liquide du système de chauffage. Cela aidera à éviter un écoulement improductif du liquide de refroidissement.

1. Le fonctionnement des vannes à air est vérifié. Si leurs performances sont faibles, il est préférable de dévisser complètement le dispositif correspondant (la grue de Mayevsky) et de le remettre à sa place à la fin du versement. En outre, avec le même objectif, vous pouvez ouvrir la vanne quelque part dans la partie supérieure du système, ce qui réduira le temps nécessaire à l'air pour s'échapper des tuyaux et des batteries.
2. Le remplissage doit commencer par les vannes les plus proches de la chaudière.
3. Veillez à ce que l'eau ou l'antigel coule à la vitesse la plus basse possible. Cela permettra à l'air restant dans les tuyaux de sortir par des vannes pré-ouvertes. Sinon, formation d'embouteillages.

1. Lorsque les tuyaux sont remplis, il est nécessaire de fermer les robinets et vannes à travers lesquels le liquide de refroidissement commence à couler. C'est pourquoi il était nécessaire de l'acheter avec un certain stock.
2. Le remplissage du système peut se faire non pas immédiatement, mais en plusieurs parties: à partir du premier étage et se terminant par les points les plus hauts.

Contrôle de qualité

Lors du calcul du volume requis de liquide de refroidissement, il est souhaitable de déterminer ce chiffre non seulement pour l'ensemble du système, mais également pour ses différentes sections. Vous pouvez ainsi contrôler plus précisément le degré de remplissage d'éléments individuels du réseau climatique.

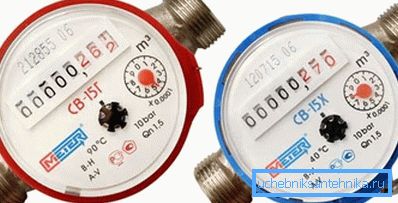

De plus, un débitmètre de fluide peut être installé au port d'entrée.

Ainsi, vous saurez exactement combien il est déjà tombé dans les tuyaux:

• si moins que la valeur calculée - de l’air s’est accumulé dans les tuyaux, il est nécessaire de déterminer le lieu de formation du bouchon et de l’éliminer;
• si plus, il y a une fuite quelque part par une connexion desserrée ou un robinet ouvert.

Mise en marche du système de chauffage

Enlèvement des résidus dans l'air

Une fois le système de chauffage rempli, il est possible de procéder à sa mise en service. Cependant, avant cela, vous devez éliminer l'air résiduel de tous les équipements installés.

Ceci est fait comme suit:

1. L'air est retiré du tuyau principal de la chaufferie. Une vanne d’air installée sur l’équipement de chauffage est utilisée à cet effet.
2. Si le système dispose d'une pompe pour la circulation forcée de l'eau, il est également nécessaire de libérer de l'air. À cette fin, une vanne d’air est utilisée à son extrémité avant.

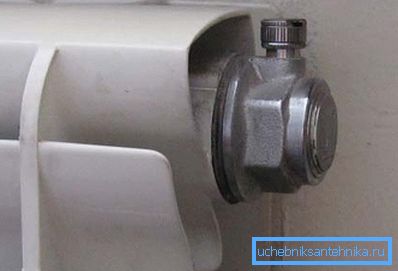

3. L'étape suivante consiste à retirer les bouchons d'air des radiateurs. Cela doit être fait avec chaque batterie installée, en commençant par le premier étage et en finissant par la plus haute. Ceci est fait simplement: avec la clé de Mayevsky ou avec un tournevis, vous devez dévisser le robinet de Mayevsky et le maintenir ainsi jusqu'à ce qu'un filet d'eau sorte du trou.

1. Vérifiez la ligne de retour. À cette fin, des vannes installées dans certaines sections de la conduite sont également utilisées. La vanne située sur le pontet entre les tuyaux d’alimentation et de décharge doit être fermée.
2. Une fois les travaux de récupération terminés, laissez le système reposer pendant environ 2 heures, puis démarrez la chaudière.

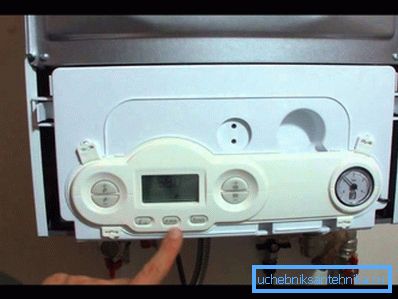

Allumer la chaudière

Avant d'allumer l'appareil de chauffage, il est nécessaire de démarrer les pompes qui font circuler le liquide. Ils devraient travailler quelques heures. La pression du liquide devrait être d'environ 2 atmosphères.

Astuce! Utilisez ce temps pour inspecter à nouveau le système à la recherche de fuites. S'ils apparaissent, la pompe doit être arrêtée, les joints doivent être scellés et l'eau doit être à nouveau remplie.

Tous les travaux de lancement devraient être effectués à une température positive dans les locaux. Sinon, de la glace pourrait se former et endommager les tuyaux, les pompes et les radiateurs.

Conclusion

Le remplissage du fluide caloporteur est une étape cruciale de la mise en service du système de chauffage. La justesse de tout le travail dépend de son efficacité et de son efficacité économique. Vous pouvez en apprendre plus à ce sujet dans la vidéo ci-dessous.
