Rencontrez les chaudières électriques 220v

Vous pourrez peut-être acheter une chaudière électrique à chauffage ou à électrodes pour chauffer une maison 220 V soit sur votre lieu de résidence, soit dans des magasins en ligne. Mais la chose la plus fondamentale ici est de calculer correctement la puissance afin qu’elle soit suffisante pour chauffer votre maison.

De plus, vous devrez prendre en compte d’autres paramètres, par exemple:

• la section du câblage dans le bâtiment par rapport à la consommation totale d'énergie;
• ou le fait que la stabilité de la tension dans le réseau.

Bien sûr, il existe de nombreuses nuances et nous ne pouvons pas nous en passer lors de l’installation de tels dispositifs. Nous allons donc essayer de vous familiariser avec les plus importants.

Chaudières électriques

Les principales différences

Note Toutes les chaudières électriques fonctionnant sur des réseaux 220V ou 230V sont divisées en deux catégories principales en fonction de la méthode de chauffage d'un liquide. L'un d'eux le chauffe avec un élément chauffant électrique tubulaire ou un élément chauffant, l'autre avec des électrodes utilisant une méthode d'ionisation.

Explications pour la photo:

1. TENY - un en haut et deux en bas;
2. Échangeur de chaleur liquide;
3. Couche isolante;
4. Vase d'expansion;
5. Soupape de sécurité OB;
6. Capteur de pression;
7. Groupe hydraulique (liquide de refroidissement d'alimentation et de câblage);
8. Évent de l'échangeur de chaleur: A - retour du système, B - alimentation vers le système

• Les chaudières électriques qui fonctionnent sur des éléments chauffants sont, en règle générale, montées au mur (montées), ont un aspect plutôt séduisant et sont de petite taille, ce qui leur permet de s'intégrer parfaitement à l'intérieur de la pièce.. Les vannes thermostatiques de démarrage en mode automatique fournissent le niveau souhaité de fluide caloporteur pour maintenir un microclimat stable dans la pièce. Ceci est facilité par plusieurs capteurs qui surveillent non seulement la température du liquide, mais également l'état de l'air dans la pièce.

• La coque du tube chauffant est généralement en aluminium, en acier ou en titane. À l'intérieur, une spirale en nichrome avec tiges de contact est enfoncée dans le tube avec du sable de quartz.. La puissance de l'appareil dépend principalement de la puissance des éléments chauffants eux-mêmes et de leur nombre. Les installations domestiques (jusqu'à 4 kW) sont alimentées par le réseau 220V (monophasé), mais les plus puissantes nécessitent déjà 380V (triphasé). Certaines chaudières incluent une pompe de circulation auxiliaire, ce qui facilite l’installation et le démarrage du circuit de chauffage.

• Un chauffage complètement différent du liquide de refroidissement se produit dans les chaudières à électrodes qui, comme les TEN, fonctionnent sur un réseau variable de 220V et 380V (monophasé et triphasé), et le nombre de phases dépend de la puissance de l'unité. Mais le type d'électrode des appareils diffère non seulement par le principe de chauffage, mais aussi par une consommation d'énergie plus faible, bien que le prix de ces appareils et d'autres appareils avec des données de sortie similaires soit sensiblement le même.

• Dans de telles chaudières, deux électrodes polaires sont montées, qui sont situées directement dans le fluide chauffé et le processus d'ionisation a lieu ici. Dans notre réseau, la fréquence du courant est de 50 Hz. Par conséquent, la polarité changera autant de fois par seconde et les ions changeront respectivement la direction du mouvement. A partir d'une telle fréquence, ils chauffent, c'est-à-dire que le caloporteur est chauffé.
• On peut noter la sécurité de tels dispositifs - en cas de fuite de fluide, le système arrête son fonctionnement, car le matériau pour le circuit du circuit d'électrode disparaît simplement. Il s'avère que dans les éléments chauffants, le circuit ferme la spirale en nichrome et, ici, le liquide de refroidissement lui-même.

Note! Je souhaite dissiper immédiatement les préoccupations des utilisateurs qui ne sont pas familiarisés avec les lois de l'électricité - le courant passe sur le chemin de la résistance la plus courte - dans ce cas-ci - entre les électrodes et la zone de danger n'est qu'entre eux. Le caloporteur dans le système n’est pas alimenté. Par conséquent, il est sûr, comme indiqué dans les instructions relatives à l’utilisation de la chaudière.

Modèles Tenovy

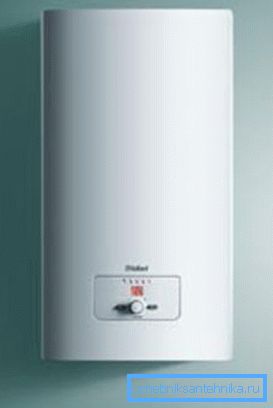

Sur la photo du haut, vous voyez la chaudière électrique WAILLANT eloBLOCK TEN. Une telle modification occupe une position de leader dans les normes mondiales non seulement en termes de caractéristiques techniques, mais également en termes de conception, ce qui permet au dispositif de chauffage de s'adapter parfaitement à l'intérieur de la pièce.

La puissance de cet appareil avec différentes modifications peut aller de 6 à 28 kW, de sorte que différents modèles peuvent être alimentés à partir de _?220V ou de _?380V - tout dépend de la puissance consommée et produite de l'appareil.

WAILLANT eloBLOCK a une température maximale de chauffage de l'eau de 85 ° C avec un volume de vase d'expansion chauffage de 7 litres, une pression de travail minimale de 0,8 bar et une valeur maximale de 3 bars. En cours de fonctionnement, il est recommandé de maintenir la pression entre 1 et 2 bars, bien que cet indicateur puisse être modifié si nécessaire. Les dimensions de l’appareil hauteur / largeur / profondeur sont de 740x410x330 mm pour une masse de 34 kg.

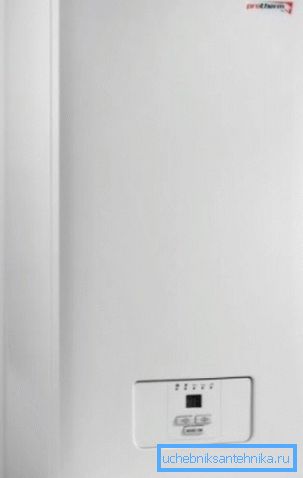

La chaudière TENOV mono-planimétrique du type articulé PROTHERM 12K représente l'unité de chauffage dans laquelle les modèles 6K et 9K fonctionnent à partir d'un réseau variable 220B. Mais le modèle 12K, 18K, 21K, 24K est déjà connecté aux trois phases _?380V, mais les modèles 6K et 9K offrent également la possibilité d’une connexion triphasée.

L'appareil dispose de 2 éléments chauffants avec six niveaux de puissance, la puissance nominale est de 6 kW avec un rendement moyen de 99%. La température maximale de l'eau est de 85 ° C, la pression de service maximale de la pompe est de 0,8 bar, la minimale est de 3 bars, la valeur recommandée est de 1-2 bars.

Modèles d'électrodes

En Russie, on trouve le plus souvent dans les magasins des produits du fabricant national Galan, ce qui est très bon, car de tels appareils peuvent chauffer une pièce de n'importe quelle zone et ne peuvent supporter ce problème de manière pire que des produits importés coûteux.

Bien entendu, vous pouvez facilement installer ces appareils si vous comprenez les circuits de chauffage. Les réchauffeurs ioniques de type à écoulement sont largement utilisés à la fois pour les circuits de radiateur et pour les systèmes de plancher chauffant. La condition principale est que la chaudière soit en position verticale et au-dessus du tuyau d’alimentation.

Tableau de rapport de puissance des chaudières à la taille de la salle

Note Le tableau montre les modifications du fabricant Galan, mais elles sont constamment améliorées au fil du temps. Par conséquent, ces paramètres ne peuvent être perçus que comme des paramètres généraux, sans toutefois caractériser avec précision l'un ou l'autre type de chaudière.

Conclusion

Comme vous pouvez le constater, l'installation d'une chaudière électrique en termes de complexité sera beaucoup plus simple que l'installation d'unités à gaz, à combustible liquide et même à combustible solide, car vous n'aurez pas à résoudre le problème de l'épuisement des produits de combustion - ils n'existent tout simplement pas! Dans cet article, vous trouverez un clip vidéo qui vous aidera à mieux connaître le matériel.
