Robinets à tournant sphérique pour le chauffage:

Tout système de chauffage est constitué d’un certain nombre de nœuds différents, conçus pour effectuer certaines tâches. Mais ce sont les vannes de chauffage qui constituent les composants les plus importants du système, car elles facilitent le contrôle du débit de liquide de refroidissement.

Une large gamme de vannes est représentée sur le marché, caractérisée par le débit, le diamètre d'alésage, la pression nominale et maximale autorisée, le matériau de fabrication, etc. Que choisir parmi la variété de solutions sur le marché?

Différences structurelles des mécanismes de verrouillage à billes

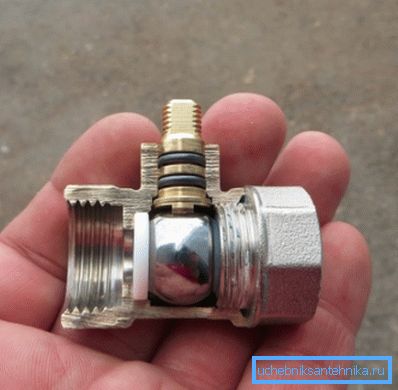

Les vannes à bille (aiguille) portent leur nom en fonction de la forme de la vanne, c’est-à-dire une bille percée d’un trou.

Le manuel d'utilisation de l'appareil est simple:

• En raison de la rotation autour de son axe, le trou traversant de la bille coïncide avec les trous du corps à travers lesquels le liquide de refroidissement passe.
• Une rotation supplémentaire de la vanne entraîne le fait que les trous par lesquels le liquide de refroidissement passe ne coïncident pas et que le flux s’arrête.

Ainsi, le robinet à tournant sphérique pour le chauffage a deux positions de travail principales, à savoir "fermé" et "ouvert". Les positions intermédiaires où la tête est desserrée ne sont généralement pas fournies.

Selon la configuration du trou traversant, on distingue les types suivants:

• modifications simples avec un trou droit;
• modification à trois voies avec un trou en forme de L;
• modifications à trois voies avec une ouverture en forme de T.

Important: pour déconnecter la batterie du système de chauffage, en tant que vanne d'arrêt, le plus souvent, des modifications avec un trou droit sont utilisées.

Selon le type de connexion, les vannes sont des types suivants:

• Vannes à brides - il est appliqué à la fois dans les systèmes domestiques et industriels. Les vannes à brides sont fiables et durables, et sont donc conçues pour un fonctionnement à long terme dans les systèmes à haute pression.

• Raccords de couplage utilisé dans le chauffage domestique. Ces périphériques sont appelés en raison des caractéristiques de conception de la monture.

Les grues de couplage sont sélectionnées pour un système de chauffage spécifique en fonction des paramètres de débit et de la pression de service maximale dans le réseau.

En fonction de la capacité, les vannes à bille sont divisées en les modifications suivantes:

• les appareils standard se caractérisent par une bande passante allant jusqu'à 80%;
• Les dispositifs à passage intégral s'ouvrent complètement et ne gênent pratiquement pas l'écoulement du liquide de refroidissement.

Important: dans les systèmes de chauffage domestiques, il est conseillé d’installer des vannes d’arrêt à passage intégral pour optimiser le transfert de chaleur des radiateurs. De tels dispositifs sous forme ouverte ne gêneront pas la progression du réfrigérant.

Sélection en fonction du type de matériel de production

Une vanne à aiguille pour le chauffage est sélectionnée non seulement sur la base des caractéristiques et des paramètres d'un système particulier, mais également en fonction du type de matériau de production.

Les variétés suivantes sont sur le marché aujourd'hui:

• Les modifications avec un boîtier en acier - sont caractérisées par une résistance élevée, supportent des charges mécaniques importantes, mais se distinguent par une faible résistance à la corrosion.

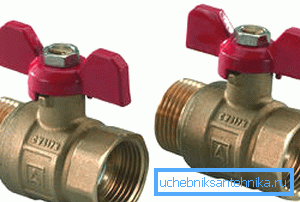

• Modifications en laiton ou en bronze - plasticité différente et, par conséquent, résistance aux charges mécaniques. De plus, les produits en laiton et en bore résistent à la corrosion et sont par conséquent recommandés pour les systèmes présentant une rigidité et une agressivité excessives du liquide de refroidissement.

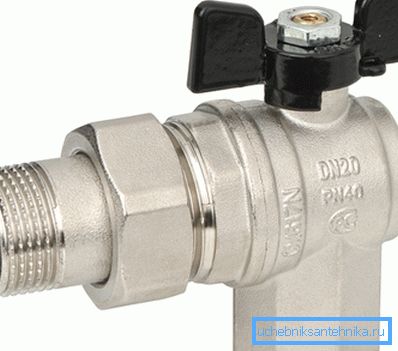

• Les modifications apportées à la vente d'acier inoxydable sont extrêmement rares et coûteuses. La durée de vie opérationnelle de telles structures est la plus longue de tous les produits ci-dessus.

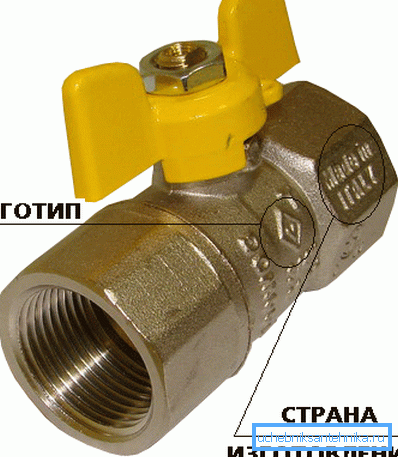

• Les modifications en silumin sont utilisées comme faux pour les vannes en laiton ou en bronze. Le prix de ces produits est bas, mais ils échouent rapidement.

La silumin est un matériau fragile qui s'effrite littéralement sous l'effet de contraintes mécaniques excessives et s'effrite du fait des changements de température.

Il n’est pas facile de distinguer les produits de silumin du bronze, mais c’est possible. Il suffit de faire une profonde égratignure avec un couteau ou une lime sur le corps de la grue.

Si la bande est jaune, elle est en laiton ou en bronze.

Si la bande à gratter est blanche, il est fort probable que le produit provient de silumin et ne doit pas être acheté.

• Les modifications apportées à partir de matériaux polymères constituent une catégorie distincte de vannes. De tels robinets sont installés pour le chauffage, assemblés à partir de tuyaux en polypropylène par soudage.

Une différence caractéristique entre les produits fabriqués à partir de matériaux polymères est la taille plus grande que les dimensions des contreparties métalliques.

En termes de durabilité, les robinets en polymère ne sont pratiquement pas inférieurs aux modifications en métal, car ils ne se corrodent pas. Des exemples typiques de vannes polymères sont les vannes avec un boîtier en polypropylène.

Comment est la grue Mayevsky et à quoi sert-elle

La grue de Mayevsky est un évent à bille. Le but de l'appareil est de libérer de l'air et / ou du liquide de refroidissement en cas de surpression dans le système.

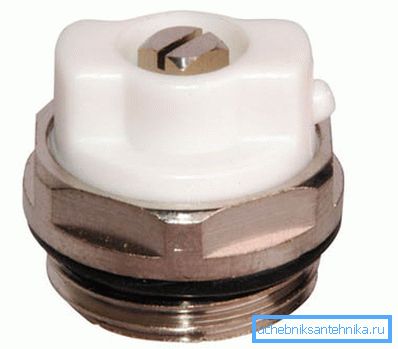

Traditionnellement, la grue de Mayevsky est installée dans la partie supérieure du radiateur, où elle est vissée comme une fiche. Structurellement, le produit est une petite rondelle avec un filetage sur le bord. Le noyau métallique de l'accessoire est fondu dans un boîtier en plastique.

La vanne est tournée autour de son axe à l'aide d'une clé à douille spéciale ou à l'aide d'un tournevis plat. Purger l'air en excès par l'ouverture latérale.

Les instructions pour purger l’air n’ont rien de compliqué:

• Nous insérons un tournevis dans la rainure ou mettons une clé sur la tige.
• En faisant vos propres mains un tour dans le sens antihoraire et nous entendons un sifflement - il quitte l'air.
• La purge de l’air doit être guidée par le témoignage du manomètre sur l’appareil de chauffage. Lorsque la pression atteint le niveau recommandé (pour les systèmes autonomes ne dépassant pas 1,5-2 Bar), la vanne est fermée dans le sens des aiguilles d'une montre.

Important: avec l’air en excès, le liquide de refroidissement peut sortir de la sortie d’air. Vous devez donc dévisser la vanne en maintenant un petit récipient sous celle-ci.

Si lors du processus de montage du système de chauffage, il s'est avéré qu'il n'y avait pas de grue Mayevsky, vous pouvez le faire en installant un robinet à tournant sphérique classique.

Mais cette solution présente plusieurs inconvénients:

• Premièrement, le robinet habituel paraîtra encombrant et peu esthétique.
• Deuxièmement, les vannes habituelles n'offrent pas un confort adéquat lors de la purge d'air, car la sortie de tels accessoires est grande.

Important: la grue de Mayevsky est un évent de type mécanique nécessitant la participation directe de l’homme à la surveillance des paramètres de pression. Outre les dispositifs mécaniques, il existe sur le marché des purgeurs automatiques qui fonctionnent lorsque la pression dans le système dépasse la norme autorisée.

Conclusion

Dans cet article, nous avons répertorié les principaux types de robinets à tournant sphérique, ainsi que leurs caractéristiques structurelles et opérationnelles. Maintenant, vous pouvez prendre la bonne décision quant au type de vannes d’arrêt dont vous pourriez avoir besoin pour mettre en œuvre ces systèmes de chauffage (voir également l’article Réparation du système de chauffage - nous nous soucions de la santé du système de chauffage).

Des informations plus utiles peuvent être trouvées en visionnant la vidéo dans cet article.
