Schéma d'un système de chauffage à deux tuyaux: options

Quel pourrait être le schéma d'un système de chauffage à deux tuyaux dans une maison privée ou multifamiliale? Comment se passe le lancement d'un tel système? Quels équipements auxiliaires, en plus des tuyaux et des appareils de chauffage, sont nécessaires à son travail? Essayons de répondre à ces questions.

C'est quoi

Dans un premier temps, nous tenterons d’expliquer de manière très simple la différence entre les schémas monotube et bitubulaire pour le raccordement d’appareils de chauffage.

Imaginez une paire de grilles chauffantes encerclant le dernier étage des pièces adjacentes. L'un d'eux - le serveur, le second - l'inverse.

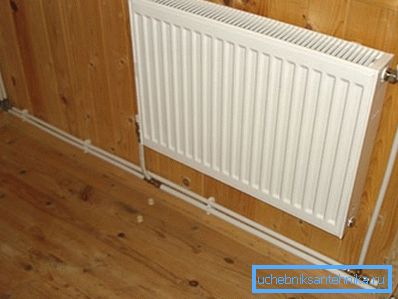

Ainsi: si un radiateur installé à chaque étage ouvre la colonne montante à laquelle il est connecté, nous pouvons dire que nous avons un circuit de système de chauffage à conduit unique. Mais si chaque batterie est un cavalier entre les colonnes montantes, il s’agit d’un circuit de chauffage à deux tuyaux.

Et maintenant, nous allons ajouter un peu de confusion à ces constructions logiques élancées.

Dans sa forme pure, ces systèmes ne peuvent être trouvés que dans les maisons privées d'un petit nombre d'étages et de carrés.

Plus souvent, on utilise des schémas combinés tels que:

• Les deux fonds traversant le sous-sol sont reliés par les mêmes colonnes montantes à l'étage supérieur, ce qui correspond à la description du système à deux tuyaux.
• Cependant, chaque colonne montante - un tuyau. La construction décrite ci-dessus avec des radiateurs-linteaux dans un immeuble d'habitation sera inutilisable: le liquide de refroidissement ne montera tout simplement pas à l'étage supérieur, ne se déplaçant que par un ou deux linteaux inférieurs.

Pour clarifier: comme nous le verrons plus tard, le problème est résolu en équilibrant - étranglement des appareils de chauffage. Cependant, dans les immeubles d'habitation, les selfs, laissant au moins une des dispositions laissant les appartements voisins sans chauffage, ne peuvent plus être utilisés. Tout simplement parce que tout système devrait avoir le maximum de protection contre les um, représentants brillants de la majorité intellectuelle.

Classification

Alors, quel type de système de chauffage à deux tuyaux peut être trouvé dans les services publics domestiques et la construction de logements privés?

Par orientation

Dans le système vertical, les deux conduites - débit et retour sont disposées verticalement. Dans l'horizontale, respectivement, l'inverse. Et ces systèmes sont souvent combinés au sein d'une même maison: par exemple, la mise en bouteille avec des ponts montants peut former un système horizontal et le chauffage d'accès - vertical.

Au cours du liquide de refroidissement

Dans le schéma suivant, le liquide de refroidissement se déplace dans une direction le long des deux embouteillages; dans une impasse - change la direction du mouvement en sens inverse quand on passe de l’alimentation au retour. Un exemple typique de système associé est le système de chauffage à deux tuyaux d’une maison privée à un étage, dont les fenêtres et les portes n’interfèrent pas avec la pose de tuyaux; mais s'il y a des obstacles, l'impasse est utilisée.

En provoquant le mouvement du liquide de refroidissement

• Dans les immeubles d'habitation, le caloporteur (eau de process) est entraîné par la différence de pression entre les tuyaux d'alimentation et de retour de la conduite de chauffage.
• Une solution typique pour une grande maison privée est une ou plusieurs pompes de circulation.
• Enfin, dans une petite partie de la maison, la circulation peut être assurée par la différence de densité entre les masses d’eau chaudes et celles rejetées par la chaleur. La source de chaleur devient une chaudière ou un four avec un échangeur de chaleur.

Embouteillage haut et bas

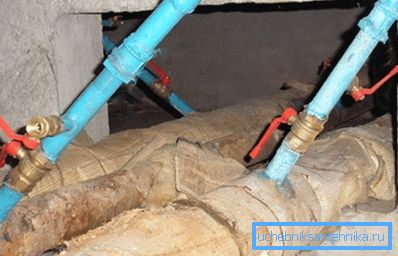

Bâtiments neufs les plus modernes - les maisons de la basse bouteille: les conduites d’approvisionnement et de retour sont situées au sous-sol ou dans le grenier technique au-dessus du rez-de-chaussée occupé par des magasins ou des entrepôts.

La commodité d'un tel système réside dans le fait que toutes les vannes et tous les raccords sont concentrés au même endroit: pour réinitialiser la colonne de chauffage, il suffit de fermer deux vannes situées l'une à côté de l'autre et de dévisser une paire de bouchons. Le principal inconvénient est le lancement laborieux après une réinitialisation: pour retirer le sas, vous devez vous rendre au dernier appartement de la colonne montante.

Il y a cependant quelques nuances.

• S'il n'y a pas d'appareil de chauffage sur l'une des colonnes montantes, vous pouvez le recharger du sous-sol avec le hammam. À cette fin, une vanne de vidange est installée à la place d'un bouchon. Il suffit de visser le bouchon sur la deuxième colonne montante et d’ouvrir la vanne dessus, en laissant la soupape de décharge ouverte - et l’air s’échappera à l’avant du flux d’eau.

• Dans certaines maisons, des linteaux avec des grues de Mayevsky se trouvent dans le grenier. Pour commencer, vous n'avez pas besoin d'entrer dans les appartements de l'étage supérieur; Cependant, lors de fortes gelées, l'eau gèle souvent lorsqu'elle est congelée dans des sauteurs.

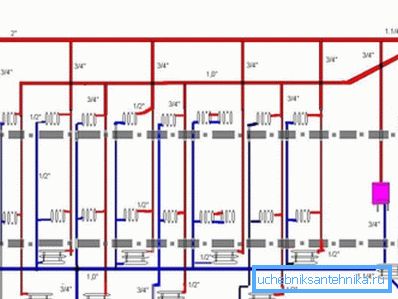

Les systèmes de chauffage à deux tuyaux avec remplissage par le haut se différencient par le fait que l'alimentation se fait dans le grenier; le caloporteur laisse passer les colonnes montantes ouvertes par des radiateurs en direction du tuyau de retour situé au sous-sol. Un vase d'expansion avec purgeur d'air est installé en haut du point de remplissage.

Quel est le résultat?

1. Lors du déversement, l'eau ne gèle ni dans la mise en bouteille ni dans les colonnes montantes - il suffit d'ouvrir l'évent dans le grenier.
2. Le démarrage du système est simple et sûr: tout l'air est dans le vase d'expansion.

Le prix d'une réinitialisation simple et du lancement est la nécessité de s'exécuter lorsque la colonne montante est déconnectée: elle doit être bloquée par le bas et par le haut.

Équilibrage

Le circuit horizontal à deux tuyaux dans sa forme d'origine est inutilisable: le liquide de refroidissement ne circule que dans des dispositifs de chauffage situés le plus près de la chaudière ou de la pompe. Le problème est résolu en équilibrant - en étranglant chaque batterie pour obtenir la même température.

Remarque: en raison de l'inertie du système, la stabilisation de la température du liquide de refroidissement prend plusieurs heures. D'où l'instruction évidente: avec l'auto-équilibrage, la position de chaque étranglement passe à une valeur minimale avec un contrôle répété de la température dans 2-4 heures.

Équipement

Lors de la construction d'un système dans une maison privée, vous aurez besoin d'un certain nombre d'équipements supplémentaires en plus des tuyaux et des vannes. Avec les fonctions de certaines de ses espèces, nous nous rencontrerons brièvement.

Conclusion

Nous espérons que les informations proposées au lecteur seront utiles. Comme toujours, la vidéo jointe à l’article plaira à d’autres supports thématiques. Des succès!
