Schéma de câblage des radiateurs. comprend un système à deux

La chaleur n’est pas l’élément principal du confort, ce n’est pas si important: un manoir luxueux ou un appartement de ville modeste. Le chauffage peut être monté de différentes manières, mais le plus populaire est toujours considéré comme un système de radiateur. En fait, le schéma de câblage des radiateurs de chauffage dans l'appartement et dans la maison privée n'est pas tellement différent, nous allons donc discuter des systèmes généralement utilisés dans ce secteur.

Gamme de radiateurs.

Quels systèmes sont utilisés

Quels que soient les radiateurs utilisés, il est important de savoir clairement sur quel système ils seront montés. Le choix ici est petit, les systèmes à un ou deux tuyaux sont considérés comme les plus courants. De plus, dans les cottages privés et les nouveaux bâtiments à disposition libre, il est parfois préférable d’installer la version collecteur de la distribution du liquide de refroidissement.

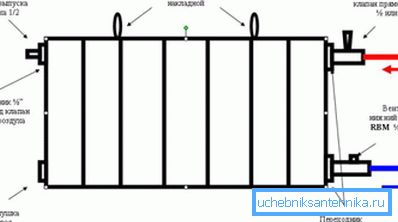

Le circuit de radiateur.

Système à un tuyau

Dans un système monotube, les batteries sont connectées en série. Ce sont les schémas de raccordement des radiateurs dans un immeuble d'habitation qui sont utilisés le plus souvent. Les avantages évidents ici sont la facilité d'installation et le coût relativement faible du projet.

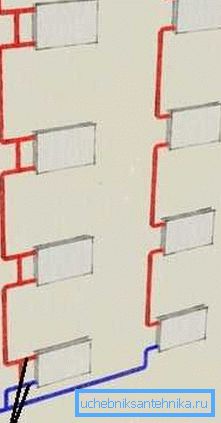

Le système de chauffage des immeubles de grande hauteur.

Un point faible de la connexion en série est l'impossibilité d'ajuster la température, à l'exception d'une modification de la température totale du liquide de refroidissement. Dans ce cas, le chauffage des radiateurs lors du déplacement du liquide de refroidissement sera inégal. Afin d'éliminer ce malentendu gênant lorsque vous vous éloignez de l'appareil de chauffage ou de l'entrée, des sections supplémentaires du radiateur sont ajoutées.

Conseil: une connexion séquentielle monotube de radiateurs est idéale pour les habitations privées dans lesquelles le chauffage est assuré par la circulation naturelle du liquide de refroidissement. Il s’agit souvent de petites maisons d’un étage pour 2 à 3 salons ou villas.

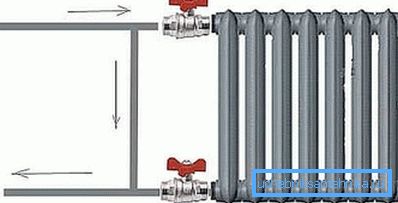

Bypass et robinets à tournant sphérique.

Le point important est la présence du prétendu contournement. En termes simples, la dérivation est un cavalier entre le tuyau d’admission et le tuyau de retour, qui est monté directement à côté du radiateur.

Derrière ce cavalier, des vannes à bille sont installées pour les vannes d’admission et de retour. Ainsi, la batterie peut être déconnectée à tout moment et remplacée si nécessaire. L'eau passera par la dérivation et le système ne nécessitera pas un arrêt complet.

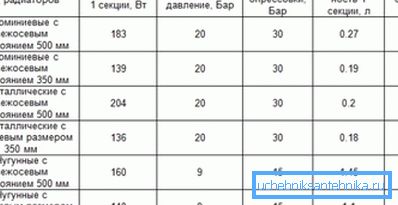

Caractéristiques des différents matériaux.

Version à deux tuyaux

L'option de montage à deux tuyaux permet le raccordement parallèle des batteries. Dans ce cas, une distribution est effectuée simultanément sur tous les radiateurs et le second tuyau est le tuyau de retour. Le contournement dans un tel système n’est pas installé, car la suppression d’une des cellules n’arrête pas l’ensemble du système. Mais, comme dans le premier cas, des vannes à bille doivent être montées à l'entrée et à la sortie.

Une option d'installation parallèle, même si elle implique une consommation plus importante de tuyaux et de vannes, mais est beaucoup plus efficace pour les maisons individuelles que pour un seul tuyau. Pour la disposition du chauffage dans la plupart des bâtiments à plusieurs étages, cette option n'est pas appropriée.

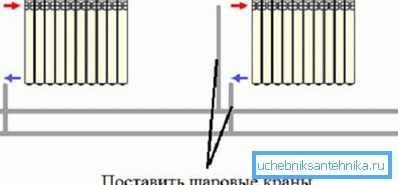

Version à deux tuyaux.

Installation du collecteur

Le schéma de connexion du collecteur ressemble à distance à un système à deux tuyaux. Seulement ici, un collecteur avec deux matrices est monté, un pour l'alimentation et l'autre pour le retour. Le nombre de bornes sur le peigne correspond au nombre de radiateurs ou autres appareils de chauffage.

La signification est dans l'aménagement d'un seul centre de contrôle pour les appareils de chauffage. De plus, le collecteur est monté si le système prévoit l'installation de planchers chauffants en plus des radiateurs. De plus, les capteurs modernes sont souvent fournis avec des capteurs thermiques, capables de réguler automatiquement la température de la pièce.

Important: le schéma de la connexion correcte des radiateurs de chauffage est clairement réglementé par un certain nombre de documents réglementaires. En règle générale, les professionnels sont guidés par le SNiP 3.05.01-85 ou une version plus moderne du SNiP 41-01-2003.

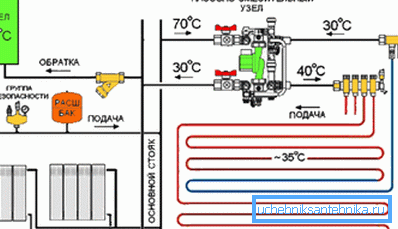

Système de chauffage mixte.

Manières de connecter des radiateurs

Le caloporteur, qui est souvent de l’eau, peut circuler dans le système de manière forcée ou naturelle. La circulation forcée dans les maisons privées est réalisée grâce à l'installation d'une pompe de circulation, cette unité consomme peu d'énergie et l'efficacité du chauffage augmente plusieurs fois. Naturellement, pour les immeubles à appartements, un système coercitif est considéré comme le seul possible.

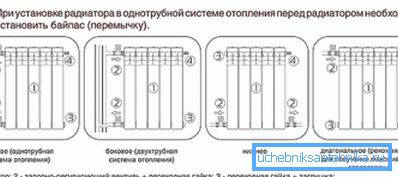

Façons de se connecter.

La circulation naturelle du liquide de refroidissement n'est actuellement utilisée que dans les endroits gravement coupés d'électricité. Le principe de fonctionnement est basé sur les lois connues de la physique. Le liquide chauffé monte et le froid descend. Si vous montez la structure avec compétence, le système fonctionnera de manière autonome et l'énergie ne sera nécessaire que pour chauffer le caloporteur.

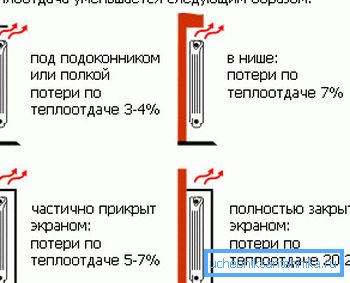

La dépendance de la perte de chaleur à l’emplacement du radiateur.

Important: plus la pompe de circulation est puissante, plus le chauffage est efficace. Le choix de la méthode de connexion de la batterie devient particulièrement important en cas de circulation naturelle ou de température insuffisamment élevée du liquide de refroidissement.

En général, il existe plusieurs options de connexion spécialisées pour chaque type de système.

Mais tous peuvent être réduits à trois domaines:

  1. Amarrage latéral;
  2. Connexion inférieure;
  3. Connexion diagonale.

Connexion à sens unique ou latérale

L'accouplement latéral est la méthode de connexion la plus courante et la plus simple. Souvent, il est utilisé pour l'installation dans des immeubles d'habitation dotés d'un système d'alimentation en liquide de refroidissement vertical à un tuyau. Sous une pression normale et à la température de conception de l’alimentation en eau, la perte de chaleur est au maximum de 5 - 7%

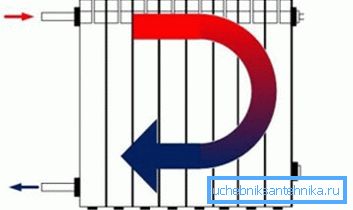

Option latérale.

Un autre aspect positif du montage latéral est la possibilité d'installer ou de remplacer le radiateur de vos propres mains. En cas de soupape de dérivation et de vanne à boisseau sphérique, la procédure de remplacement est extrêmement simple: fermez les robinets, débranchez l’ancien radiateur et installez-en un nouveau.

Montage en diagonale

Comme son nom l'indique, le liquide de refroidissement dans le radiateur doit se déplacer en diagonale. Dans ce cas, l'entrée est connectée au sommet de la batterie et la sortie doit être montée en diagonale vers le bas. Avec une légère augmentation de la consommation de la canalisation, les propriétaires reçoivent ici la plus grande efficacité.

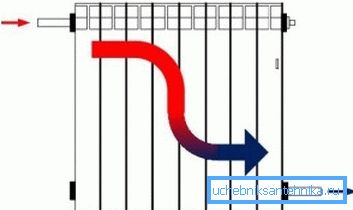

Montage en diagonale.

De cette manière, il est recommandé de raccorder les radiateurs en cas de température instable du liquide de refroidissement dans le système de chauffage. Fait intéressant, l’instruction contient des caractéristiques de conception conçues pour une connexion en diagonale.

Montage inférieur

Contrairement au montage en diagonale, la connexion inférieure est la plus basse en termes d’efficacité énergétique. Parmi les professionnels, il s'appelle souvent Leningradka. Les pertes de chaleur en présence d'un écran de décoration ou d'une installation dans une niche sous la fenêtre peuvent atteindre 10 à 15% ou plus.

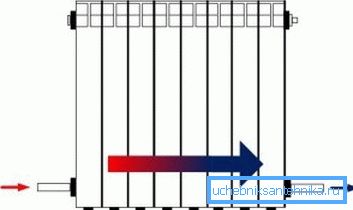

Installation par dessous.

Le seul avantage de cette approche est peut-être la possibilité de cacher les tuyaux d’alimentation dans le sol. C’est en raison de son attrait esthétique que de nombreux propriétaires préfèrent les batteries plus basses. Pour installer un tel radiateur, un adaptateur spécial «multiflex» est utilisé, équipé de deux vannes à sphère pour la désactivation.

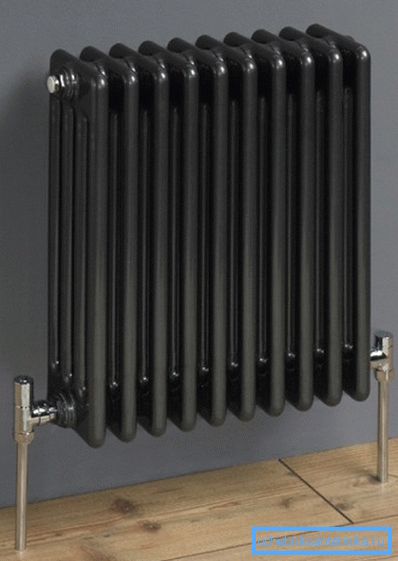

Photo de la batterie connectée ci-dessous.

Important: les adaptateurs pour montage inférieur peuvent être adaptés à la sortie latérale des tubes du mur et sous la connexion verticale inférieure. De plus, l’espace central en eux est de 50 et 80 mm. Par conséquent, afin de ne pas dépenser de l'argent en vain, vous devez faire attention à ces petites choses.

Le choix des radiateurs

Sur le marché moderne, il existe de nombreux modèles de radiateurs, mais chacun d'entre eux peut être divisé par matériau et par configuration. En ce qui concerne la configuration et la conception, il existe des dizaines d'options et chaque fabricant produit ses propres modèles.

Avec le matériel, tout est beaucoup plus simple:

  • Batteries en fonte considérés comme des patriarches, ils sont utilisés depuis plus de cent ans. Et, malgré l’émergence de concurrents modernes, la bonne vieille fonte est toujours dans le prix. Cela est dû à trois raisons principales: premièrement, la fonte a une capacité de chauffage enviable, elle maintient la température pendant les interruptions avec un chauffage pouvant atteindre 12 heures. Deuxièmement, la fonte n’a pas peur de la corrosion et, troisièmement, son prix est tout à fait acceptable.
Fonte de fer.

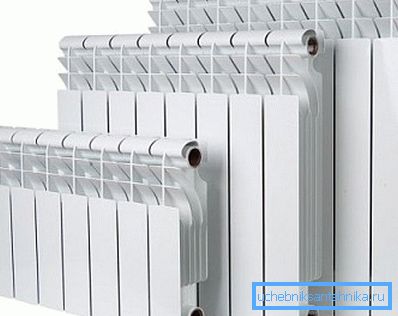

  • Radiateurs en aluminium ont la plus grande efficacité, se distinguent par leur attrait esthétique et leur faible poids. Mais au contact du cuivre, l’aluminium forme un couple galvanique et se corrode activement. De plus, il n'est pas capable de tenir la pression. En conséquence, ces batteries ne conviennent que pour des systèmes autonomes dans des maisons privées.
Piles en aluminium.
  • Radiateurs à panneaux en acier actuellement rarement utilisé. Systèmes tubulaires populaires. Le représentant le plus célèbre dans ce créneau est un porte-serviettes chauffant pour la salle de bain.
Radiateur tubulaire en acier.
  • Les gens qui ne sont pas habitués à économiser économisent souvent des batteries bimétalliques. Le noyau de ces structures est en acier inoxydable et peut résister à toute pression ou coup de bélier. La coque est en aluminium. En raison de cette symbiose, les structures bimétalliques ont des caractéristiques de qualité uniques. En fait, leur seul inconvénient est le prix élevé.

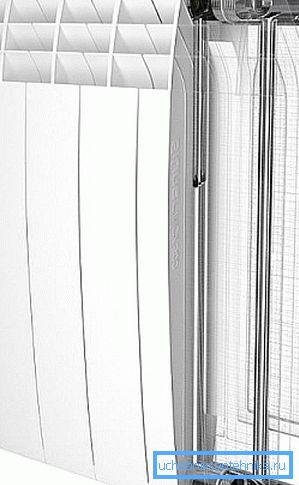

Version bimétallique de la coupe.

Pas le dernier rôle joué par un calcul compétent de la puissance de la batterie.

Dans ce cas, le matériau du radiateur lui-même n’est pas très important. Si vous calculez correctement le transfert de chaleur, votre maison sera toujours chaude et confortable.

  • Pour des immeubles urbains typiques, où les plafonds ne dépassent pas 3 m de haut, on considère comme référence qu'environ 100 W d'énergie thermique sont consommés par mètre carré d'espace au sol. De plus, la quadrature totale est multipliée par 100 W et nous obtenons le résultat. Si la pièce est un coin ou s'il y a un balcon, alors 20% est ajouté au résultat.
Calcul du nombre de sections.
  • Dans les maisons privées, la méthode de calcul est la même. Seulement ici n'est pas la place, mais le volume de la pièce. Une moyenne de 1m? pièce consomme 41 watts de puissance. En calculant la cubature de la pièce et en la multipliant par 41 watts, vous obtenez la puissance désirée des radiateurs.

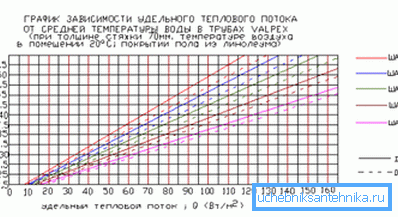

Dépendance du débit sur la température du liquide de refroidissement.

La vidéo dans cet article contient des informations supplémentaires sur le sujet.

Conclusion

Bien sûr, un schéma de raccordement correct des radiateurs est la clé d’une atmosphère confortable dans votre maison. Pour une petite maison, vous pouvez le faire vous-même, mais sans expérience adéquate, il ne vaut pas la peine de se lancer dans la conception du chauffage dans un cottage solide.

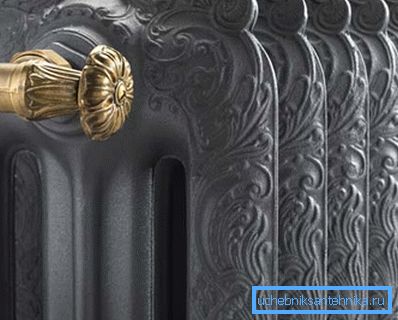

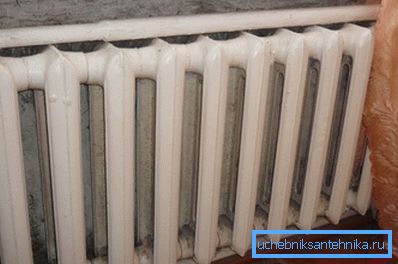

Radiateur en fonte durable.
