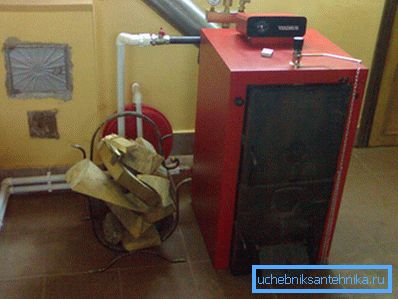

Schéma de raccordement d'une chaudière à combustible solide

Tout équipement, quelle que soit la catégorie de complexité à laquelle il appartient, nécessite une approche sérieuse en matière d'installation et d'exploitation ultérieure. Sinon, la période de fonctionnement ininterrompu peut être sensiblement réduite. Respecter certaines règles est également nécessaire lors du raccordement d'une chaudière à combustible solide, malgré la simplicité de la conception.

Caractéristiques d'installation

Étant engagé dans l'installation d'un tel équipement, vous devez suivre les règles de base qui permettront à l'appareil de fonctionner de manière aussi sûre que possible.

Avant de commencer les travaux, il est nécessaire d'effectuer les calculs nécessaires pour déterminer les paramètres techniques de l'appareil, ainsi que pour sélectionner l'emplacement approprié.

• L'unité fonctionnant au combustible solide doit se trouver dans une pièce séparée d'au moins 7 mètres carrés. m
• Dans le compartiment de la chaudière, il est impératif de créer une ventilation forcée: pour 1 kW de puissance de l'appareil doit être de 8 mètres carrés. voir les conduits.
• Le revêtement de sol doit être choisi en tenant compte de la résistance au feu et une feuille de métal doit être placée devant la chaudière.

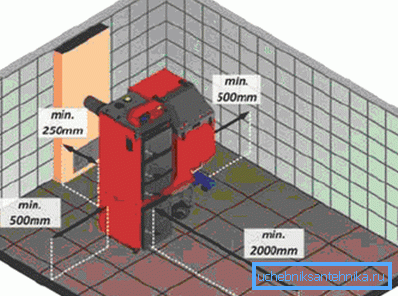

• L'appareil doit être placé à une certaine distance des surfaces latérales: au moins 200 cm de l'avant et à plus de 50 cm des parois latérales.

Attention! Pendant les travaux, des tuyaux en métal doivent être utilisés pour connecter les chaudières à combustibles solides aux tuyaux. Leur longueur ne devrait pas être inférieure à 15 cm.

Processus d'installation

L'installation n'est pas très compliquée, ce qui signifie qu'elle peut être réalisée à la main. De plus, il est recommandé de vous familiariser avec les principales étapes de l'installation du chauffage. Avec une installation correcte du système de chauffage servira pendant de nombreuses années.

Préparation de la fondation

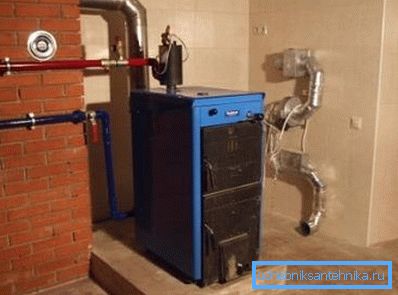

Indépendamment du schéma de connexion des chaudières à combustibles solides utilisé, la structure de support sur le sol est préparée dans la pièce. Généralement, il s’élève de 10 à 20 cm au-dessus de la partie principale du plan inférieur. L’option la plus populaire est une chape renforcée en béton.

Il est recommandé de poser une feuille de métal sur la surface du podium pour la protéger contre les effets thermiques. Vous pouvez également utiliser des plaques d’amiante d’une épaisseur minimale de 5 mm.

Dispositif de cerclage

Lors de l’organisation d’un système, une attention particulière doit être portée au choix du mode de fonctionnement et du réglage de la température les plus efficaces. Si le cerclage est effectué correctement, il est possible de réaliser des économies puisque l’énergie thermique est dans ce cas répartie de manière optimale.

Lors de l'installation peut être utilisé l'un des plusieurs schémas.

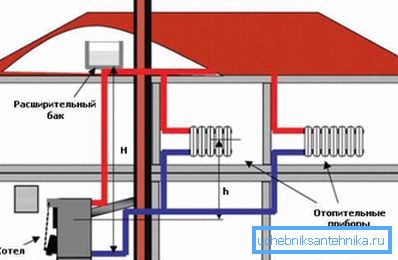

• La solution la plus simple consiste à attacher le système de chauffage à circulation naturelle., car cela n'implique pas d'accessoires supplémentaires. Tout le réglage est fait manuellement, le carburant est ajouté pendant qu'il brûle. Un tel schéma suppose la présence de tuyaux de grand diamètre.
• Le système à circulation forcée doit obligatoirement comporter une pompe spéciale pour le pompage de fluide. Avec celui-ci, le liquide de refroidissement se déplace uniformément dans une boucle fermée. Grâce à ce dispositif, il est possible de régler les radiateurs de chauffage séparément. Cependant, l'électricité doit être présente dans le bâtiment pour faire fonctionner la pompe de circulation du système de chauffage.

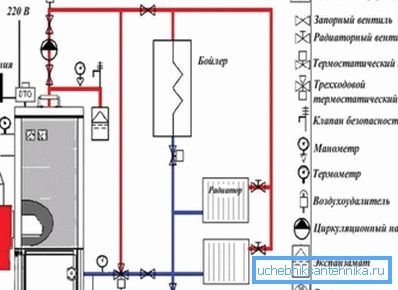

• Le câblage des capteurs est considéré comme le plus difficile, en raison de la présence d'un grand nombre de dispositifs différents - vannes, extracteurs d'air, vannes, robinets et autres dispositifs permettant de contrôler les paramètres requis. Le prix d'un tel réseau de chauffage est assez élevé.
• La tuyauterie en anneau avec les circuits primaire et secondaire est généralement utilisée dans les bâtiments résidentiels comptant de nombreux consommateurs. Lorsque l'appareil nécessite l'installation de plusieurs appareils à la fois pour l'organisation de la circulation du liquide de refroidissement.

Faites attention! Les unités à combustible solide pour le chauffage qui dépendent de l'énergie électrique doivent être équipées de circuits d'urgence afin que, lorsque la lumière est éteinte, les travaux normaux continuent.

Créer une cheminée

Les appareils sont équipés d'un tuyau d'évacuation des produits de combustion dont la section doit correspondre à la taille de la sortie située dans la partie supérieure. Les éléments prêts à l'emploi les plus couramment utilisés sont constitués d'inserts métalliques et d'un matériau isolant.

Dans la version idéale, la cheminée ne devrait pas avoir de tours, mais si elles sont toujours présentes, elles devraient être rendues aussi lisse que possible. Tous les joints entre les composants du pipeline doivent être scellés afin que la fumée de la chaudière ne pénètre pas dans la pièce chauffée. À ces fins, peut être utilisé un ruban résistant à la chaleur ou une composition spéciale.

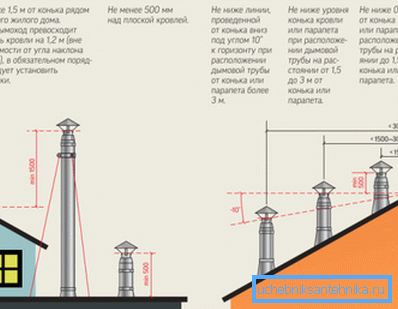

Une attention particulière doit être portée à la libération du tuyau au-dessus du toit, car la qualité de la poussée en dépendra.

• Si la distance entre la crête et la cheminée ne dépasse pas 150 cm, vous devez effectuer un largage au-dessus du point le plus élevé de 50 cm.
• Lorsque vous vous éloignez de l'intersection de pentes jusqu'à 300 cm, le tuyau doit être affiché de sorte que la partie supérieure affleure l'arête.
• Si la cheminée est à une distance décente, elle devrait être située sous le sommet du toit avec un angle ne dépassant pas 10 degrés.

En conclusion

Une fois les instructions étudiées, de nombreux développeurs individuels comprendront comment connecter une chaudière à combustible solide au système de chauffage d’une maison résidentielle. Le choix du schéma final dépendra non seulement des préférences des propriétaires, mais aussi des conditions de fonctionnement, car dans certains cas, certains coûts sont à supporter. D'autres informations importantes sur les consommateurs sont incluses dans la vidéo.
