Schéma de tuyauterie de la chaudière: éléments obligatoires

Quels sont les éléments requis devraient inclure le feuillard de chauffage de la chaudière? Qu'est-ce qui assure la sécurité du fonctionnement du système? Comment organiser le chauffage à basse température? Dans nos documents, nous tenterons de répondre à ces questions.

Articles requis

La liste des équipements est déterminée par le type de système de chauffage.

Type de circulation

La circulation forcée implique la présence d'une pompe de circulation pour le système de chauffage à domicile.

C'est terminé:

1. Gryazevikom, installé devant le liquide de refroidissement actuel de la pompe;
2. Une paire de vannes d'arrêt, permettant de nettoyer le carter ou de démonter la pompe avec une perte minimale de liquide de refroidissement.

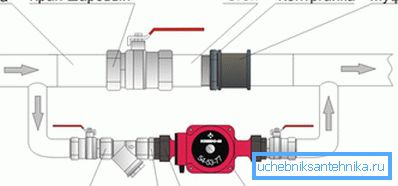

Si le système fonctionne en alternance avec circulation forcée et circulation naturelle, il doit y avoir un pontage avec inserts entre les inserts de taraudage avec une section égale à la section de remplissage. Il est équipé d'un clapet anti-retour à bille ou d'un clapet empêchant le reflux de l'eau dans la dérivation pendant le fonctionnement de la pompe.

Systèmes ouverts et fermés

Un système de chauffage ouvert communique avec l'atmosphère par l'intermédiaire d'un vase d'expansion chauffant ouvert.

Il combine plusieurs fonctions:

• Compense une augmentation du volume de liquide de refroidissement lorsqu'il est chauffé.
• Sert à éliminer l'air forcé à l'intérieur.
• Permet d'ajouter de l'eau à la place du système qui s'est évaporé ou s'est évaporé au cours du travail.

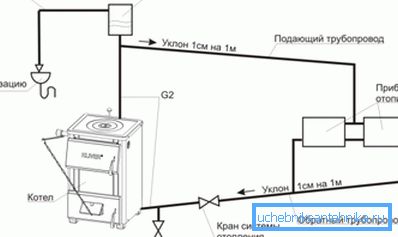

Remarque: un réservoir ouvert est toujours monté en haut du contour. Le remplissage doit avoir une pente constante depuis le réservoir, ce qui fournira le courant naturel du liquide de refroidissement et permettra à l'air d'être forcé vers le haut.

En outre, le système de liaison des chaudières à combustibles solides dans les systèmes à circulation naturelle comprend un collecteur accélérateur - une section de mise en bouteille verticale reliant la chaudière à un vase d'expansion.

Dans un système fermé, les fonctions du vase d'expansion ouvert sont affectées à plusieurs appareils.

Lors de l'installation du système de vos propres mains, il est utile de connaître quelques subtilités.

• Le vase d'expansion peut être monté en tout point du circuit. Cependant, il est préférable de choisir un endroit où le flux de liquide de refroidissement contient un minimum de turbulences. Par exemple, devant la pompe, environ 10 diamètres de remplissage.
• Il est conseillé d'installer la buse du réservoir vers le haut. Quelle est la raison de l'instruction? Puisque dans ce cas, il n'y a pas d'air dans le réservoir situé de l'autre côté de la membrane, là où le liquide de refroidissement devrait être.
• Le volume du réservoir est pris approximativement égal à 10% du volume total du liquide de refroidissement dans le système. Le moyen le plus simple d’estimer sa quantité est de remplir le circuit avec de l’eau et de la drainer dans n’importe quelle capsule de mesure.
• S'il y a plusieurs réservoirs à membrane dans le système, leur volume est additionné.
• Le fonctionnement continu de la soupape de sécurité pendant le fonctionnement indique que le vase d'expansion est trop petit.
• Indépendamment de la présence de la ventilation, les points supérieurs du système de chauffage (bouchons de radiateur supérieurs, cavaliers entre eux, etc.) sont complétés par une ventilation. Dans leur rôle, ils peuvent jouer le rôle de robinets de Mayevsky, ainsi que de vannes ou de robinets ordinaires.

À l'extérieur et à l'intérieur de la chaudière

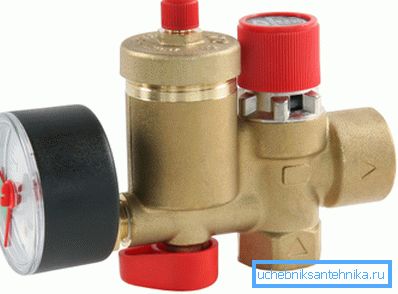

Souvent, les schémas de tuyauterie de chauffage peuvent différer considérablement de ceux décrits ci-dessus. Le fait est que beaucoup d'appareils de chauffage sont équipés de leurs propres pompes de circulation, d'un groupe de sécurité et souvent d'un vase d'expansion.

Avec cette configuration, le schéma de la tuyauterie de la chaudière de chauffage mural ne comprend essentiellement que deux vannes qui la coupent, un écoulement dans le système d'égout et un cavalier avec le système d'eau froide pour le remplissage du circuit.

Éléments supplémentaires

Quoi d'autre peut être inclus dans le cerclage de la chaudière?

Collecteur

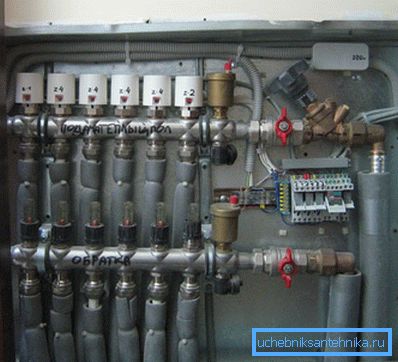

Un collecteur, ou peigne, est un appareil simple permettant le raccordement en parallèle de plusieurs appareils de chauffage ou de circuits indépendants. Les collecteurs sont montés sur des canalisations d'alimentation et de retour. Chaque paire de robinets est munie d'une vanne d'arrêt et d'un papillon des gaz pour le réglage.

Hydro Arrow

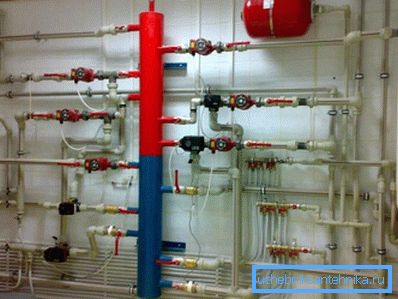

C'est un type de réservoir et il ne s'en distingue fondamentalement que par un volume interne important. L'aiguille hydraulique est connectée aux lignes d'alimentation et de retour.

La séparation des flux dans le volume total permet de redistribuer le liquide de refroidissement entre le flux et le flux de retour; de plus, il est possible de sélectionner de l’eau avec des températures intermédiaires entre les deux fils grâce à des branches supplémentaires.

Vanne à trois voies

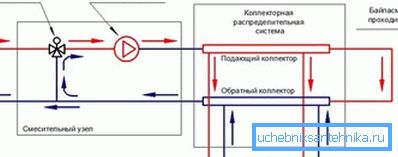

Ceci est un té avec une vanne contrôlée, qui fonctionne sur le principe de l’un ou de l’autre: il vous permet d’ouvrir le flux de liquide de refroidissement depuis la canalisation directe, réduisant ainsi le flux d’eau provenant du retour, et inversement. À quoi sert-il? Tout d'abord - pour l'organisation des contours à basse température.

Le fait est que pour une chaudière à combustible solide, la température de la conduite de retour en dessous de 50 ° C est extrêmement indésirable: le prix d'un refroidissement excessif de l'échangeur thermique est la formation de condensat sur celle-ci, réduisant considérablement sa durée de vie. En mode normal, avec des températures d’alimentation et de retour de 75/55 C, un circuit avec une pompe de circulation séparée est créé pour alimenter le plancher chauffant.

Une partie de l'eau de retour de ce circuit est recyclée; dans le même temps, la vanne à trois voies dose plus d’eau chaude de la chaudière en fonction de la température du caloporteur. En règle générale, un tel système de liaison d'une chaudière à combustible solide comprend une tête thermostatique, chargée du contrôle de la température.

Accumulateur de chaleur

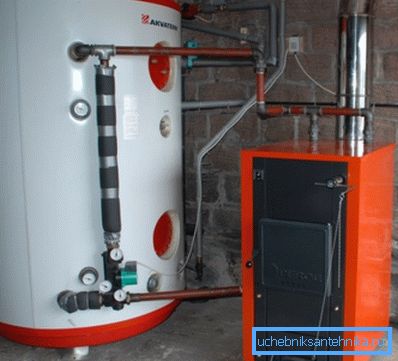

Sous ce nom se cache un réservoir d'eau calorifuge d'un volume considérable. Il vous permet de stocker une grande quantité d’énergie thermique et de la transférer progressivement aux appareils de chauffage.

L'accumulateur de chaleur est utile pour stabiliser la température des radiateurs lors de l'utilisation de chaudières à combustible solide. il inclut souvent également la tuyauterie d'une chaudière de chauffage électrique, qui fonctionne exclusivement la nuit, lorsqu'un tarif d'électricité moins cher est en vigueur.

Conclusion

Nous espérons que les informations fournies au lecteur l’aideront dans la conception et la construction de son propre système de chauffage. Comme toujours, la vidéo ci-jointe contient des documents thématiques supplémentaires. Des succès!
