Schémas de connexion de radiateurs de chauffage dans une

Lors de la construction ou de la réparation, vous disposez de différentes manières de connecter des radiateurs de chauffage dans une maison privée. Néanmoins, il n’existe que deux options pour un agencement général du circuit, bien que de nombreuses nuances soient apportées ici. Ces options sont divisées en un système à un ou deux tuyaux, bien qu’il prévoie le transfert d’un contour vers un système de plancher chauffant, le chauffage par collecteur, etc.

Mais pour comprendre cela, vous devez rester avec nous et suivre la lecture plus avant, où, entre autres choses, nous vous montrerons la vidéo dans cet article.

Connecter un radiateur avec bypass

Types de contours

En bref sur les chaudières

Note Pour tout type de chauffage, vous avez besoin d'une source et dans ce cas, il peut s'agir d'une chaudière particulière. Le choix de cette unité dépend en premier lieu de la disponibilité en énergie de votre maison - électricité, gaz, diesel ou combustible solide.

Chaudière électrique KOSPEL EXO - appareil
  • Chaudières électriques sont subdivisés en deux types - RTE et électrode, et cela dépend de la méthode de chauffage du liquide de refroidissement qu’ils contiennent, c’est-à-dire que l’eau qu’ils contiennent peut être chauffée à l’aide d’éléments chauffants ou à l’aide d’électrodes. Pour le moment, nous ne nous intéressons pas à toutes les caractéristiques des appareils, mais on peut dire en même temps que le prix de l'électrode est beaucoup plus bas, mais il n'y a aucune possibilité de connecter de l'eau chaude. Au total, les chaudières électriques sont assez économiques et peuvent fonctionner sur un réseau de 220V ou 380V, en fonction de la taille de la pièce chauffée (consommation électrique requise).
Système de chauffage par chaudière à gaz à convection
  • Les plus courants sont les chaudières à gaz., mais ils sont aussi de deux types - convection (traditionnelle) et condensation (basse température) - leur choix dépend du circuit de chauffage installé dans la maison. Les chaudières à condensation sont très chères, mais très économiques: leur efficacité dépasse parfois 120%, mais leur utilisation est plus appropriée pour les circuits à basse température, c'est-à-dire les systèmes de chauffage par le sol. En cas de radiateur ou mixte (radiateurs - plancher chauffant), utilisez généralement des unités traditionnelles.
  • Chaudières diesel moins communes - ils sont à un, deux et trois étages, et ils sont utilisés le plus souvent dans diverses fermes, avec un accès limité aux sources d’électricité telles que l’électricité, le gaz et les combustibles solides. Mais les chaudières à combustibles solides sont très populaires, en particulier depuis que récemment de nombreux modèles de générateurs à gaz fonctionnant sur le principe de la pyrolyse ont été lancés sur le marché.

Note Il existe également des chaudières universelles qui combinent simultanément plusieurs types de combustibles. Par exemple, gaz - électricité, gaz - diesel, solaire - gaz - combustible solide et autres combinaisons.

Systèmes de chauffage

Une conception de tuyau

Certains plombiers utilisent une connexion de radiateur dans une maison privée.Leningradka est un système monotube, généralement conçu pour trois ou quatre personnes, sur la puissance de cinq radiateurs (tout dépend de leur taille).

L'essence est la suivante: le liquide de refroidissement, agissant sur un tuyau plus large, tombe dans de petites branches qui alimentent les radiateurs de chauffage. Ceci est clairement visible dans l'image schématique supérieure.

Le principal problème d’un tel circuit est que, lorsque l’eau pénètre dans la batterie, elle perd une partie de la température et retourne dans le tuyau d’alimentation. Plus elle avance, plus il fait froid.

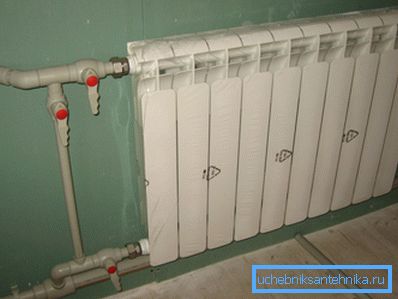

Dérivation intégrée devant le radiateur

Pour que le refroidissement ne soit pas si important, un by-pass est inséré devant le radiateur. Sur la photo du haut, il est constitué de vannes d'arrêt. Un tel dispositif est un fléau des bâtiments à plusieurs étages pour les plombiers.

Le fait est que les locataires, afin de faire monter la température de leur appartement, bloquent la dérivation et que l’eau circule dans leur radiateur en utilisant au maximum les ressources thermiques, et les locataires qui habitent plus loin obtiennent le liquide de refroidissement déjà refroidi. Il arrive que le robinet sur la dérivation du système de chauffage monotube soit installé aux premier, deuxième et troisième étages, puis que les habitants du quatrième et surtout du cinquième étage disposent de piles presque froides.

Schéma à deux tuyaux

Nous continuons à réfléchir à la manière de connecter un radiateur de chauffage dans une maison privée et de procéder à un contour à deux tuyaux, qui est nécessairement utilisé dans des pièces de grande surface - vous vous êtes assuré que, malgré les économies réalisées, le système à un tuyau présente un certain nombre d'inconvénients.

Le principal avantage du système constitué de deux tuyaux - alimentation et retour («retour») est que le liquide de refroidissement traversant un grand nombre de radiateurs sur tous les étages ne retourne pas dans le tuyau d’alimentation, mais est rejeté dans le «retour».

Le schéma de la jonction des radiateurs et du chauffage par le sol

Le manuel vous permet également de connecter simultanément des radiateurs avec un sol chaud au contour à deux tuyaux, comme indiqué dans l'image du haut - tout est également simple ici, si vous suivez à la lettre.

Le liquide de refroidissement circulant dans le tuyau d'alimentation pénètre dans les radiateurs et dans le système de chauffage par le sol, mais il ne peut passer que par la vanne à trois voies indiquée dans le circuit supérieur par une unité de pompage et de mélange (une pompe de circulation peut également être insérée si nécessaire) .

Lorsque le sol est chauffé à la température souhaitée, la vanne est activée et de l'eau chaude est évacuée dans la conduite de retour. Une fois celle-ci refroidie, la vanne s'ouvre.

Conclusion

Comme vous pouvez le constater, les options pour connecter des radiateurs de chauffage dans une maison privée avec leurs propres mains ne sont pas si difficiles - elles ont juste besoin de comprendre. Mais si vous souhaitez enregistrer et installer un système mono-tube, calculez d'abord la puissance thermique requise pour la maison. N'oubliez pas qu'un tube sans perte peut chauffer au maximum quatre radiateurs bimétalliques sur 10 sections.
