Schémas de raccordement des radiateurs de chauffage -

L'un des aspects les plus importants du processus de conception du chauffage est le processus d'installation, qui affecte directement les performances de l'équipement. Mais de nombreux propriétaires d'appartements et de maisons de campagne n'effectuent pas toujours correctement ce processus, ce qui conduit à des réparations constantes. Dans cet article, nous ne considérerons que le raccordement correct du radiateur aux systèmes de chauffage.

Connexion correcte et fiable - la clé du fonctionnement à long terme du système de chauffage

Options de connexion de l'instrument

Cela vaut peut-être la peine de commencer par les méthodes de pose des conduites de chauffage. C’est pourquoi le schéma de raccordement du radiateur dépend directement du chauffage.

Il existe deux manières de poser des canalisations pour le chauffage:

  • Monotube - dans lequel le fluide caloporteur est acheminé via un tuyau vers les radiateurs de chauffage, fixés successivement les uns après les autres et, après les avoir lavés, retourne à la source de chauffage. En règle générale, le liquide de refroidissement est déjà considérablement refroidi à 20-30% de la longueur du trajet.
  • Double tube - composé de deux tuyaux indépendants: l'alimentation et le retour, et dans ce cas, le liquide de refroidissement implique un raccordement en parallèle des éléments chauffants.

Les conceptions modernes de batteries sont principalement équipées de quatre points d’installation de pipeline possibles (deux supérieurs et deux inférieurs). Par conséquent, la connexion de radiateurs à différents systèmes est possible de plusieurs manières.

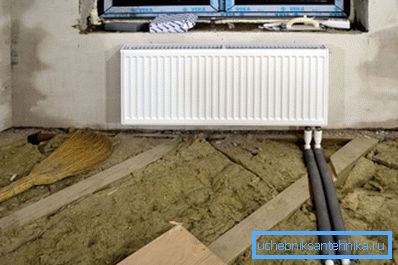

Très pratique, si vous vivez chez vous et que vous envisagez de cacher les tuyaux sous le revêtement de sol, vous obtiendrez une petite partie du système «plancher chaud»

Connexion à sens unique

Le moyen le plus courant d'installer un système de chauffage peut être appelé une option unilatérale lorsqu'il s'agit d'immeubles d'appartements.

Ce schéma de connexion d’un radiateur de chauffage prévoit le raccordement de canalisations d’un côté de l’appareil:

  • Le tuyau d’alimentation est généralement raccordé à la buse en haut.
  • La marche arrière est fixée en position basse.
La photo montre une version avec une disposition unilatérale des tuyaux.

Faites attention! Avec une connexion unilatérale du radiateur avec le changement des emplacements des circuits d'alimentation et de retour, la perte de transfert de chaleur du système jusqu'à 7% est possible.

La disposition unilatérale du pipeline de batterie inclut nécessairement un cavalier reliant le «flux» et le «flux de retour» en face de l'appareil. Démonter ce cavalier de vos propres mains est extrêmement indésirable, car il peut perturber le fonctionnement de tout le système de chauffage central.

Le coefficient de transfert de chaleur peut également réduire l'augmentation injustifiée des sections de l'appareil, de plus de 12 à 15 pièces, en raison de l'affaiblissement du chauffage de la région éloignée.

Connexion diagonale

Pour les produits dont le nombre de sections est supérieur à 15 pièces, le schéma de connexion en diagonale des radiateurs en acier sera le plus optimal.

Selon ce schéma:

  • Le pipeline d’alimentation est d’une part monté en haut sur l’appareil.
  • Dévier au point le plus bas, d'autre part.

Le liquide de refroidissement, distribué de haut en bas et en diagonale, assure un chauffage uniforme de toutes les pièces du radiateur. La violation du principe de raccordement d’alimentation et de retour peut entraîner une diminution de 40 à 50% de la puissance de chauffage des produits de chauffage.

Une connexion en diagonale peut ne pas sembler la plus attrayante, mais pour de nombreux foyers, cette solution est la plus optimale.

Note! Pour un effet maximal, une connexion en diagonale est utilisée dans les systèmes de chauffage à deux tuyaux.

Si les calculs étaient incorrects, il est fort probable que vers la fin du mouvement du combustible, il perdra la moitié de sa chaleur.

Connexion inférieure

Un arrangement acceptable pour connecter des radiateurs dans une maison privée est la disposition inférieure des tuyaux. Le processus consiste à connecter des pipelines de différents côtés de l'appareil à ses points les plus bas. Une perte de puissance de la batterie dans un tel schéma de connexion de 12-14% peut être réglée en installant des vannes à air par lesquelles l'air est extrait du système.

Cela aidera également à augmenter l'efficacité du chauffage avec des radiateurs plus bas - l'installation d'une pompe de circulation chauffant.

Astuce! Il est recommandé d'installer des vannes d'arrêt dans les endroits où les appareils sont connectés aux pipelines. Cela permettra d'effectuer des travaux de réparation ou de démonter et de remplacer la batterie défaillante sans éteindre tout le système de chauffage.

Les nuances de l'installation et de la connexion des radiateurs

Quel que soit le schéma de fixation choisi pour les tuyaux avec batteries, il existe un certain nombre de règles pour l’installation des appareils, en respectant lesquelles vous pouvez créer un système de chauffage efficace.

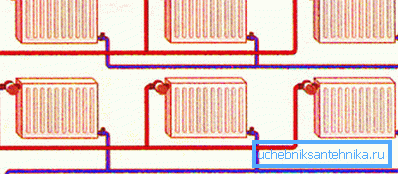

La figure montre un système de chauffage à deux tuyaux

Les instructions d'installation pour les radiateurs recommandent ce qui suit:

  • Les piles doivent être installées directement sous les ouvertures de fenêtre ou à proximité des ouvertures de porte (dans les maisons privées), car ces pièces constituent la principale source de perte de chaleur.
  • Lors de l'installation de la batterie, il est nécessaire de respecter les distances normatives entre l'appareil et les structures appropriées:
  • À une hauteur d'environ 100 à 120 mm du sol.
  • La distance du mur est 20-50 mm.
  • Sous le rebord de la fenêtre 100 mm.
  • Le rebord de la fenêtre ne doit pas dépasser de la batterie, sinon il pourrait y avoir une perte de puissance de l'instrument pouvant aller jusqu'à 4-5%.
  • Si l'appareil de chauffage est placé dans une niche sur le mur, la perte d'efficacité du transfert de chaleur sera d'environ 7%.
  • La perte de puissance maximale se produit lorsque vous essayez de décorer le périphérique:
    • Environ 10% avec blindage partiel.
    • Jusqu'à 20% avec la fermeture complète de l'écran.
    • Nous vous conseillons d’écouter les recommandations des experts, car le coût de la supervision de l’installation et du raccordement réduit l’efficacité et le coût du chauffage de votre maison.

      Conclusion

      Nous espérons que les informations ci-dessus vous aideront à comprendre et à installer les appareils du système de chauffage correctement et sans aucun problème. Après tout, si tout est fait correctement, vous ne pourrez pas dépenser de l’argent pendant de nombreuses années sans penser aux réparations à venir, aux coûts et au temps qu'il est préférable de consacrer à votre famille et à votre repos.

      Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
