Section d'un radiateur bimétallique: les principaux
De nombreux types de batteries sont constitués d'éléments individuels, appelés sections, et les radiateurs bimétalliques sont l'une des options les plus qualitatives. Ce groupe de produits présente un certain nombre d'avantages indiscutables du fait qu'il occupe une position de leader sur le marché, en particulier si la qualité et la fiabilité sont importantes pour les clients.
Dans cet article, nous examinerons en quoi consiste la section, quelles sont ses caractéristiques distinctives et quels critères doivent être pris en compte lors du choix.
Les principaux avantages de cette option
Pour commencer, nous déterminerons les avantages de l’utilisation de ce groupe de produits. Ils sont nombreux. Nous ne toucherons donc que les plus importants et les plus importants d’entre eux:
| L'efficacité | Le volume de la section bimétallique du radiateur est faible, de sorte que le liquide de refroidissement se réchauffe très rapidement et que le chauffage de la pièce nécessite beaucoup moins d'énergie. De plus, si vous avez un thermostat, vous pouvez régler très précisément la température dans la pièce, l'écart sera au maximum de 1-2 degrés |
| La force | Le système interne est composé de tuyaux en acier hautement fiables et durables. Ils empêchent la corrosion de l'aluminium, ce qui prolonge considérablement la durée de vie du radiateur. Pour les conditions de fonctionnement les plus difficiles, nous vous recommandons de choisir des options avec un noyau en acier inoxydable: ces sections peuvent résister aux conditions les plus défavorables sans compromettre l'intégrité du matériau. |
| L'efficacité | On se demande souvent combien de kilowatts dans une section d’un radiateur bimétallique. En fait, cet indicateur dépend de la marque du produit et de sa taille, mais une chose est sûre: la puissance satisfera aux normes les plus élevées. En moyenne, cet indicateur varie entre 160 et 220 watts. qui est beaucoup plus élevé que la plupart des autres analogues |
| La polyvalence | Si vous avez initialement fait des erreurs de calcul et mis trop peu d'arêtes, vous pouvez facilement comprendre comment ajouter des sections à un radiateur bimétallique. Vous n'avez pas besoin d'équipement ni de compétences particulières, tout est assez simple et rapide. |
Faites attention! Un autre avantage incontestable est la haute qualité de coloration, chaque section est recouverte d'une composition de haute qualité, le travail est effectué en deux étapes pour assurer la meilleure fiabilité.
Caractéristiques du choix d'une option spécifique et du travail de règlement
Bien que les produits bimétalliques soient très efficaces et économiques, avec des calculs incorrects, le système ne fonctionnera pas comme prévu. Vous devez donc tout d’abord déterminer tous les critères, que nous verrons plus loin.
Quels facteurs doivent être pris en compte

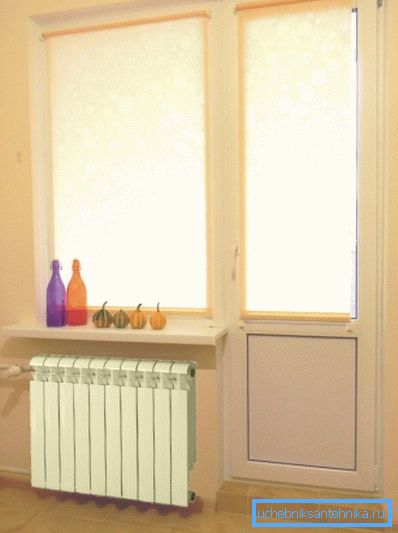

Tout d'abord, vous devez décider où les éléments chauffants seront situés. Le moyen le plus raisonnable est de les placer sous les fenêtres afin de créer un rideau thermique devant les ouvertures des fenêtres. Parfois, les piles peuvent être placées ailleurs, tout dépend des caractéristiques de la pièce et de ses dimensions.
Parmi les paramètres les plus importants, notons les suivants:
- Section de radiateur bimétallique taille en hauteur, Vous devez prendre des mesures pour savoir combien d’espace est disponible. De plus, 10 cm du sol sont éloignés de la valeur obtenue, 10 cm du rebord de la fenêtre, soit 10 cm, et n'oubliez pas que le mur du fond ne doit pas être situé près du mur, il doit y avoir un espace de 50 mm. Le chiffre final vous indiquera quelle option devrait être utilisée dans votre cas.
Faites attention! N'oubliez pas que les sections sont classées en fonction de l'entraxe, qui peut aller de 20 à 180 cm, tandis que la taille réelle sera 7 à 8 cm plus grande, selon le fabricant du produit.
- La largeur de la section de radiateur bimétallique est toujours standard et est de 80 mm., Sur cette base, vous déterminez la construction de la structure horizontalement. La plupart du temps, il y a suffisamment d'espace, mais parfois l'écart est trop étroit. Dans ce cas, la meilleure option serait d'installer deux petites piles l'une à côté de l'autre ou séparément.
- Les dimensions de la section du radiateur bimétallique comprennent non seulement la largeur et la hauteur, mais également la profondeur (ou l'épaisseur), il est standard et mesure 85 mm, c’est-à-dire que, compte tenu de l’empreinte du mur, la construction fera saillie de 135 mm (dans le cas extrême, elle peut être positionnée un peu plus près, mais un écart inférieur à 30 mm n’est pas souhaitable).
- À ce stade également, vous devriez envisager la possibilité de joindre le dessin. Bien que les produits ne soient pas lourds, par exemple, le poids d’un radiateur bimétallique sur 10 sections d’une hauteur de 580 mm est légèrement supérieur à 15 kg, mais une certaine charge sur le mur sera toujours présente. Par conséquent, si la surface est suturée avec des cloisons sèches, nous recommandons de faire un raidisseur au niveau des supports.
Travail de conception
Nous allons maintenant comprendre comment calculer le nombre de sections de radiateurs bimétalliques pour une pièce donnée.
Ce type de travail peut être effectué de vos propres mains, ce qui vous aidera à obtenir une instruction simple:
- Pour commencer, il est nécessaire de calculer le volume de la pièce, tout est très simple ici: la longueur, la largeur et la hauteur sont mesurées, après quoi les chiffres obtenus sont multipliés ensemble. Le résultat sera le volume d'espace en mètres cubes.
- Selon les normes SNiP par mètre cube d'air dans la pièce, vous devez obtenir 41 W d'énergie thermique. Si le bâtiment est correctement isolé, des fenêtres en plastique sont installées, puis 34 W suffisent par mètre cube. Prenons un exemple: une pièce de 3 x 4 d’une hauteur de 2,5 mètres a un volume de 30 m3; par exemple, notre maison n’est pas très bien isolée, ce qui signifie qu’elle est multipliée par 30 et que nous obtenons 1230 watts.
- Sur la base de ce total, il est possible de calculer le nombre de sections de radiateur bimétalliques, mais il est préférable d’introduire des facteurs de correction pour une plus grande précision. Par exemple, le diagramme ci-dessous montre comment la chaleur est perdue dans les maisons privées, en ce qui concerne le développement urbain, puis il faut ajouter 10% à chaque fenêtre, de 5 à 10% si le radiateur est situé dans une niche et 25% si la pièce est angulaire.
Voyons maintenant comment calculer le nombre de sections de radiateur bimétalliques. Dans l'exemple ci-dessus, nous avons appris qu'une puissance thermique de 1230 W est nécessaire. Par exemple, il y a deux murs extérieurs et une fenêtre dans la pièce, c'est-à-dire qu'il faut ajouter 35% supplémentaires au résultat, soit 1660 W. Prenons, par exemple, une section d’une puissance de 190 W, mais comme vous le savez, le système ne fonctionne pas constamment à la température maximale, il est donc préférable d’ajouter 10 à 15% de la réserve. En fin de compte, nous avons besoin d’un radiateur bimétallique pour 10 sections.
Vous pouvez utiliser une option encore plus simple pour ne pas vous embêter avec les calculs: recherchez la calculatrice en ligne, entrez toutes les données qu'elle contient et obtenez le résultat final. Tout est assez simple et rapide, le plus important est de saisir correctement toutes les valeurs nécessaires.
Il y a souvent une question, quel est le nombre maximum de sections pouvant être définies dans un radiateur bimétallique? Dans les codes du bâtiment, rien n’indique cela, il est seulement recommandé de monter la structure dans l’usine. Parmi les options proposées, les plus grandes sont de 14 à 18 sections, ce nombre peut être considéré comme un maximum raisonnable, si vous avez besoin de plus, il est plus facile de rompre. système pour deux blocs.
Conclusion
Les produits bimétalliques sont bons parce que vous définissez vous-même le nombre de sections, ainsi que leur configuration. La vidéo de cet article vous en dira plus sur le groupe de produits en question et vous aidera à comprendre encore mieux certaines nuances.
