Section de radiateur en aluminium: caractéristiques

Les convecteurs de chauffage à partir de métaux non ferreux sont de plus en plus populaires. Nous voulons examiner l’élément structurel principal d’un tel radiateur - une section - et déterminer combien de watts sont dans une section d’un radiateur en aluminium, quelles sont ses dimensions et d’autres caractéristiques. Nous vous expliquerons également comment calculer le nombre de sections du radiateur en aluminium nécessaires pour chauffer une pièce donnée.

Caractéristiques techniques d'un radiateur sectionnel

Construction

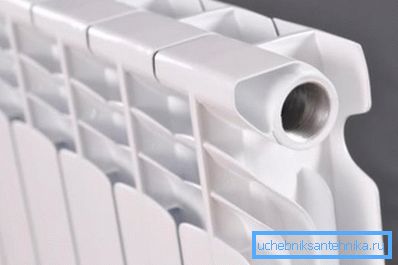

Les batteries sectionnelles ont presque la même conception. Ils sont un système de deux réservoirs horizontaux reliés par des canaux verticaux. À l'extérieur des tubes verticaux, il y a des ailettes en plaque qui forment des canaux pour le mouvement des courants de convection et augmentent la zone d'interaction thermique.

La distance entre les plaques est choisie pour que les courants de convection ne soient pas laminaires, mais turbulents. Cela augmente l'intensité de l'interaction de l'air avec la surface du boîtier.

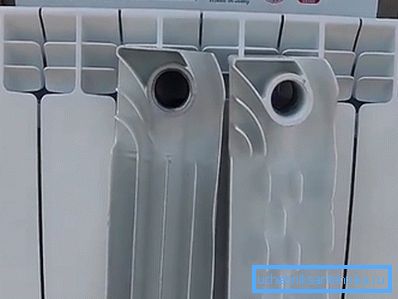

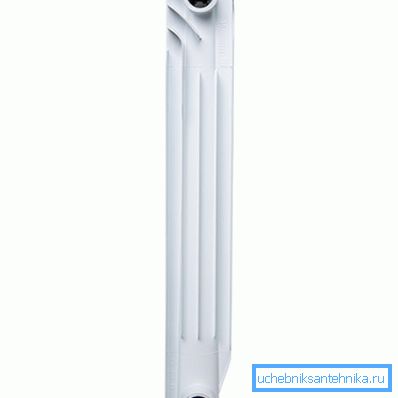

La conception est divisée en parties égales. L'une de ces pièces comprend un canal vertical et deux éléments de collecteur, l'un du haut, l'autre du bas. L'élément collecteur avec le canal vertical forme une connexion en forme de T, dont deux trous ouverts sont adaptés pour être combinés avec d'autres trous de collecteur similaires.

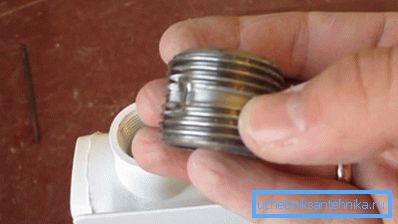

Les pièces sont reliées à l’aide d’une tétine spéciale et d’un joint.

Si la pièce est installée avec un bord, le trou est fermé avec un bouchon ou utilisé pour connecter la vanne d'alimentation, de retour ou d'air.

Considérez le fonctionnement d’une batterie de conception similaire:

• Les pièces sont assemblées dans une seule batterie, un tuyau d’alimentation en liquide de refroidissement est raccordé à l’un des trous, un tuyau de sortie du liquide usé est connecté à un autre, une vanne Mayevsky est utilisée pour drainer l’air excédentaire vers le troisième, le quatrième trou est fermé par un bouchon;
• Le liquide de refroidissement pénètre dans le collecteur et remplit progressivement l’ensemble du dispositif. L'aluminium a une conductivité thermique élevée, environ quatre fois supérieure à celle de l'acier. Par conséquent, le corps commence à se réchauffer rapidement;

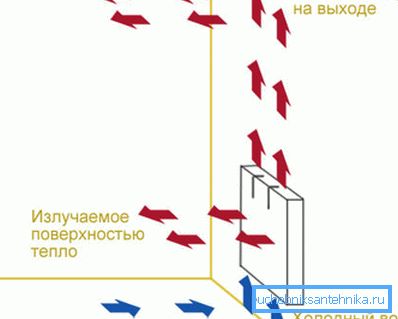

• La surface chauffée du convecteur commence à émettre de l'énergie thermique. La part du rayonnement thermique dans l'infrarouge représente environ 50 à 60% du transfert total de chaleur du dispositif;
• L'air en contact avec la surface du corps commence à chauffer par transfert direct de chaleur. Sous l’effet de la gravité, les masses chauffées commencent à remonter dans les canaux formés par les arêtes du convecteur et de nouvelles parties d’air froid sont aspirées dans la batterie par le bas;
• L'appareil commence à fonctionner comme une pompe à gravité. Les flux d’air traversant les canaux prennent un caractère vortex, ce qui augmente le transfert de chaleur des plaques dû au mélange.

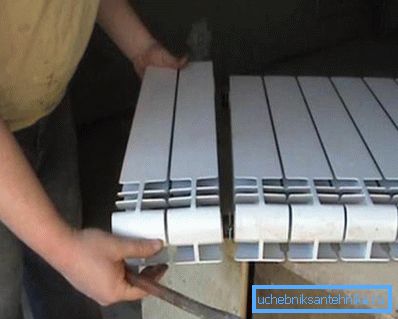

Faites attention! Le principal avantage de la conception en coupe réside dans la possibilité de modifier la puissance et la taille de l'appareil de vos propres mains.

Caractéristiques et caractéristiques

La principale caractéristique technique de tout appareil de chauffage est sa puissance thermique. Il s'agit de la quantité de chaleur que l'appareil transmet à l'environnement par unité de temps. Mesuré en kcal / heure ou en watts.

Le pouvoir dépend de nombreux facteurs, parmi lesquels les principaux sont considérés:

• surface de l'appareil;
• température du liquide de refroidissement;
• capacité de canal (combien de litres dans une section du radiateur en aluminium);
• pression thermique;
• conductivité thermique du matériau;
• conception du logement;
• méthode de connexion feed et return.

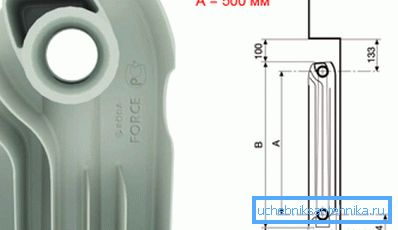

Étant donné que le nombre maximal de sections dans le radiateur en aluminium n'est pas installé et que différents appareils ont des tailles différentes, il est plus pratique de prendre en compte les paramètres d'une pièce distincte, puis de déterminer les caractéristiques de la batterie en ajoutant les valeurs de chacune de ses pièces.

Considérez les spécifications techniques plus en détail:

Faites attention! Pour le raccordement aux systèmes centralisés d'alimentation en liquide de refroidissement, il convient de sélectionner des modèles avec une pression maximale (pression) d'au moins 45 atm. et une pression de travail d'au moins 16 atm.

Déterminer le nombre de sections

On demande souvent combien de chaleur chauffe une section d'un convecteur, comment calculer le nombre de sections, etc. Le calcul détaillé et précis de la perte de chaleur sera très difficile, mais les instructions vous permettent d'utiliser des formules simplifiées.

Selon les normes de la SNiP, environ 100 W d’énergie thermique sont nécessaires pour chauffer un mètre carré d’une pièce dont la hauteur sous plafond est comprise entre 2,4 et 2,8 mètres. En d’autres termes, si nous multiplions par 100 la surface d’une telle pièce, nous obtenons la capacité de chauffage nécessaire.

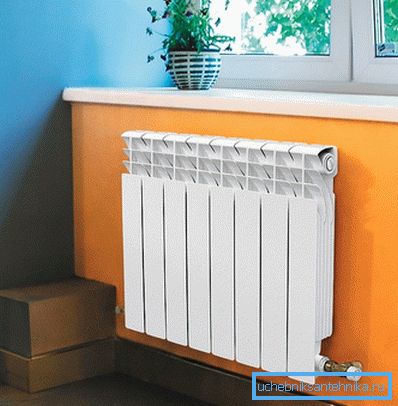

Ensuite, nous pourrons trouver un dispositif approprié en termes de paramètres, de conception et de qualité et voir ses caractéristiques de passeport. Il sera indiqué le pouvoir sectionnel.

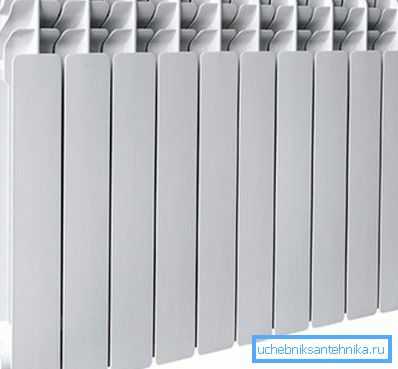

Nous divisons la puissance de chauffage de la pièce précédemment trouvée en une capacité de section, le résultat est arrondi et nous obtenons le nombre de sections requises pour une pièce donnée.

Faites attention! Il convient de noter ici que la puissance indiquée est souvent surestimée en raison du fait que l’apport de caloporteur à une température de 100 ° C est supposé, ce qui est peu probable dans des conditions réelles. Devrait être guidé par le fait que la puissance réelle est généralement comprise entre 140 et 160 watts.

Conclusion

Les batteries de chauffage en aluminium occupent en toute confiance des positions sur le marché de la construction. Ces unités ont une division en sections pratique, ce qui simplifie leur sélection, leur montage et leur installation. Regardez la vidéo dans cet article et découvrez-en davantage sur ce sujet.
