Section de radiateur en fonte: avantages et inconvénients,

Les radiateurs en fonte sont utilisés depuis très longtemps pour le chauffage résidentiel. Ils ont un grand nombre de qualités positives qui leur permettent de rivaliser avec des modèles plus avancés à ce jour. Mais il est très important de prendre en compte tous les paramètres techniques d’une section de la batterie afin d’éviter les erreurs lors de leur installation et de leur fonctionnement. Ceci sera discuté dans cet article.

Photos de batterie en fonte

Dispositions générales

Tout d’abord, parlons des avantages et des inconvénients des batteries en fonte:

Les mérites

  • Résistance à la corrosion. Vous pouvez être calme même en été, lorsque le liquide est évacué du système, la fonte reste en place.
  • Sans prétention à la qualité du liquide de refroidissement, ce qui est très important pour les systèmes de chauffage résidentiels, où vous ne pouvez pas contrôler la composition du fluide circulant dans les tuyaux de la chaufferie centrale.
  • La durabilité. La période opérationnelle est d'au moins 35 ans.

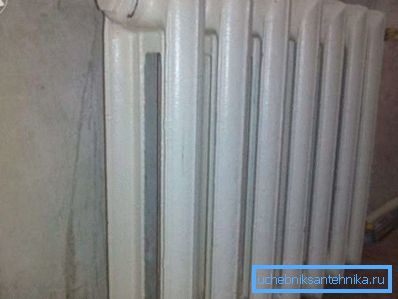

L’ancien radiateur en fonte de 7 sections depuis plus d’une douzaine d’années gère régulièrement le chauffage d’un appartement
  • Prix ​​bas. Surtout par rapport aux modèles plus récents en aluminium et bimétalliques.
  • Émission de chaleur élevée. En combinaison avec une grande surface, vous obtenez un appareil de chauffage puissant pour votre maison.
  • Manuel d'instruction simple. Après l'installation et l'application de peinture, vous pouvez oublier pendant longtemps la nécessité de tout entretien de la construction en fonte.
  • Légère inertie. Même après avoir éteint le chauffage, les piles du fer resteront chaudes pendant longtemps.

Inconvénients

  • Très bon poids C’est l’un des plus gros problèmes qui se pose lors de l’installation de radiateurs en fonte avec leurs propres mains. Selon le nombre de sections, la masse d'une batterie peut varier de 50 kg à 150 kg, ce qui posera des difficultés incroyables même avec la suspension banale d'un produit en fonte sur les supports, sans parler du transport d'au moins une pièce à l'autre. En outre, vous devrez également veiller à renforcer le système de montage.

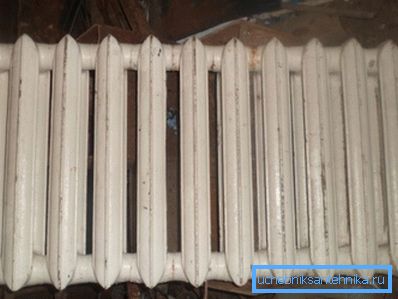

Les radiateurs en fonte sur 12 sections, même ensemble, sont très difficiles à soulever
  • La fragilité. Malgré sa puissance visuelle et sa solidité, la fonte est un matériau très fragile.

Conseil: lors du transfert de la batterie en fonte, soyez extrêmement prudent et évitez les coups accidentels sur le sol ou le montant de la porte. Le fait est qu’au moment de la collision, des microfissures peuvent apparaître, augmentant avec le temps et posant de nombreux problèmes.

  • Le besoin de peinture périodique.
Application de peinture sur le radiateur en fonte

Astuce: pour la peinture, il est recommandé d'utiliser des formulations acryliques non toxiques. Sinon, une batterie qui chauffe constamment est une source constante d’odeurs désagréables et de vapeurs toxiques.

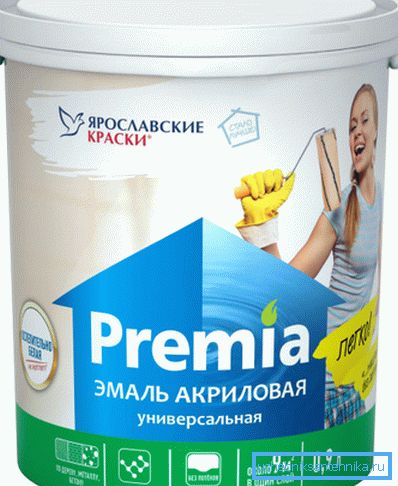

Email acrylique pour radiateurs de chauffage

Spécification technique

Combien de kilowatts dans une section du radiateur en fonte et quelle taille doit avoir la pile entière? Ces questions sont assez importantes.

La performance

Avant l'installation, il faut comprendre combien de kW dans une section du radiateur en fonte. Cela vous permettra de sélectionner leur montant optimal pour placer des volumes spécifiques. En outre, vous devez vous familiariser avec d’autres paramètres importants, pour lesquels nous prenons comme exemple les modèles les plus courants:

Marquage Résister à la pression, atm. Puissance calorifique en kW Zone de réchauffement de la 1ère section, m2
MS-140 9 0,12-0,16 1.11-1.45
FM1 9 0,075-0,11 0.66-0.9
FM2 9 0.1009-0.1423 0,7-0,95
FM3 9 0,1083-0,1568 0.95-1.38

Maintenant, sachant combien de kW dans une section du radiateur en fonte, il est facile de déterminer la quantité requise.

Conseil: si l'auto-calcul du nombre de sections du radiateur en fonte est difficile, vous pouvez toujours utiliser l'une des calculatrices en ligne disponibles sur Internet. Là, il vous suffira d'entrer les dimensions de votre pièce et d'indiquer le modèle de batterie sélectionné.

Il est également important de prendre en compte la méthode de raccordement de la conduite, qui affecte également les performances de la batterie:

Une démonstration claire de l'efficacité des différentes façons de connecter les tuyaux

Comme on peut le voir sur la figure, l'assemblage des tuyaux sur deux côtés est le plus efficace. Dans le même temps, il faut s’alimenter d’un côté et sortir de l’autre, ce qui correspond parfaitement au cours de physique à l’école, duquel tout le monde se souvient que le liquide chaud monte et que le froid descend. C'est-à-dire que le liquide de refroidissement chaud entrera d'en haut, refroidira et sortira par le trou inférieur, en laissant sa chaleur autant que possible.

Si nous ignorons cette règle, nous pouvons observer le résultat suivant:

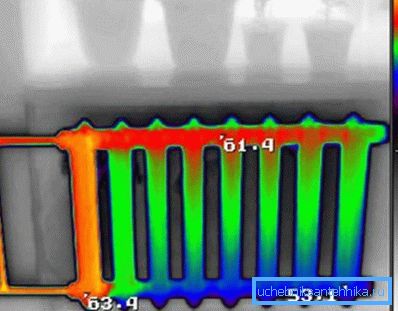

Propagation de la chaleur dans des batteries unidirectionnelles

Nous voyons ici un angle froid réduisant considérablement le système de transfert de chaleur.

Mais les caractéristiques techniques importantes de la section de radiateur en fonte ne s'arrêtent pas là. Nous avons calculé le nombre de sections, mais nous devons encore avoir une idée du poids et du volume de la structure.

Poids et taille

La masse et le volume de la section de radiateur en fonte sont indiqués dans le tableau suivant:

Marquage Volume d'une section de radiateur en fonte, l Dimensions linéaires d'une section, mm Masse d'une section, kg
MS-140 1.11-1.45
  • Hauteur - 388-588;
  • Largeur - 93;
  • Profondeur - 140
5.7-7.1
FM1 0.66-0.9
  • Hauteur - 370-570;
  • Largeur - 80;
  • Profondeur - 70
3.3-4.8
FM2 0,7-0,95
  • Hauteur - 372-572;
  • Largeur - 80;
  • Profondeur - 100
4.5-6.3
FM3 0.95-1.38
  • Hauteur - 370-570;
  • Largeur - 90;
  • Profondeur - 120
4.8-7

Connaissant la taille de la section du radiateur en fonte, vous pouvez à tout moment calculer sa surface totale, ce qui vous donnera une idée de la place qu’il occupe sur le mur.

Pour ce faire, procédez comme suit:

  • Pour ce faire, commencez par trouver l’aire de la section du radiateur en fonte, en multipliant sa hauteur et sa largeur.
  • Ensuite, le nombre résultant est à nouveau multiplié, mais cette fois par le nombre de sections, qui est généralement de 7 à 12 pièces.

Remplacez les valeurs de la marque FM1: 370? 80 = 29600 mm2, ce qui correspond à environ 0,03 m2. Supposons qu'une batterie se compose de sept sections, puis: 0,03 - 7 = 0,21 m2. Une telle section murale sera nécessaire pour accueillir le radiateur en fonte en question.

Il est préférable de calculer à l’avance la surface du mur destinée au montage de la batterie.

Le poids du radiateur de travail en fonte est également nécessaire pour sélectionner correctement les supports de fixation. Prenez la même marque et la masse moyenne d'une section: 4 × 7 = 28 kg. Mais en tenant compte de la quantité d'eau contenue dans une section du radiateur en fonte (là encore, nous prenons la valeur moyenne), nous recalculons et obtenons: 28 + 7? 0,8 = 34. De plus, il faut également prendre en compte une éventuelle dilatation thermique du matériau. En conséquence, il est préférable de choisir les fixations dans l’espoir de pouvoir maintenir la structure en toute sécurité, d’un poids de 40 kg.

Conclusion

Les batteries en fonte, malgré l’émergence de nombreux radiateurs plus avancés, sont toujours recherchées. La résistance à la corrosion, la durabilité et le faible coût sont les principales raisons de leur popularité. Le plus gros problème est son poids, il nécessite une approche prudente lors de l'installation de l'équipement et des calculs préliminaires.

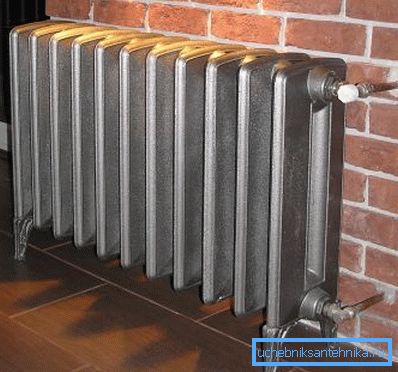

Radiateur fonctionnel en fonte

La vidéo de cet article vous donnera l’occasion de vous familiariser avec d’autres supports directement liés aux informations présentées. Les batteries en fonte font l’objet de la bonne approche et s’acquittent parfaitement de la tâche qui consiste à chauffer le salon.
