Sélection des radiateurs de chauffage: critères de sélection

Nous allons essayer de vous dire comment choisir un radiateur. Nous formulerons une réserve selon laquelle il s'agira simplement d'un aperçu général, et non d'une indication spécifique, car il s'agit d'une affaire assez individuelle.

Néanmoins, vous pouvez déterminer vous-même ce que vous choisissez si vous substituez les caractéristiques des conditions techniques de votre maison à certains critères. De plus, il s'agira non seulement des matériaux avec lesquels les appareils de chauffage sont fabriqués, mais également de leur puissance et de leur calcul, mais un clip vidéo thématique consolidera vos connaissances.

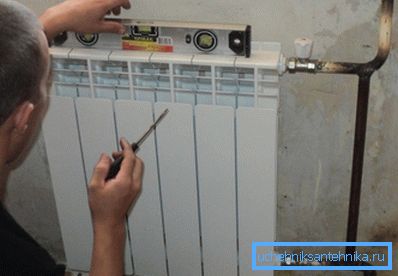

Installation de radiateur

Radiateurs. Sélection

Note Lors du choix d'un radiateur pour une maison ou un appartement, vous devez prendre en compte plusieurs critères. Premièrement, il s'agit de la pression de travail et de la pression estimée dans le système, deuxièmement, du matériau de fabrication compatible avec le liquide de refroidissement, troisièmement, de sa valeur par rapport au volume de la pièce et, quatrièmement, de son aspect esthétique.

Fonte de fer

Fonte de fer

Vous voyez sur la photo du haut de la page une image familièrement douloureuse, en particulier pour l’ancienne génération, qui a réussi à vivre en URSS, une batterie en fonte dont la production n’a pas cessé jusqu’à présent, de plus, les contours de tels appareils se justifient pleinement. Le principal avantage d'un tel dispositif peut être qualifié de compatibilité avec tout liquide de refroidissement, et la résistance de la fonte grise ne provoque pas de problèmes.

Dans les bâtiments résidentiels de l'ère de Khrouchtchev, il y a encore des radiateurs dans certains appartements qui ont été installés lors de la construction de la maison! Cela peut sembler incroyable, mais c'est vrai - mes voisins n'ont pas réparé le chauffage depuis 52 ans (la maison a été construite en 1963) et pendant ce temps, les fuites ne concernaient que des tuyaux!

Bien entendu, cela ne signifie pas que la fonte doit durer aussi longtemps - il existe de nombreux cas de fuites survenant dans 10 à 20 ans, bien que les instructions garantissent généralement une durée de vie de 30 ans. Mais ces défaillances peuvent se produire non pas à cause du mauvais état de la fonte, mais à cause d'un assemblage de sections de mauvaise qualité - en règle générale, le matériau lui-même ne se produit pas.

Les documents d'accompagnement indiquent la pression de travail. En fonction de l'épaisseur de la paroi, elle peut être de 9 à 12 atmosphères. Bien que le test de pression (essai) atteigne 14 à 16 atmosphères, les instruments peuvent être à un ou deux canaux.

La fonte a une particularité: elle conserve la chaleur pendant longtemps, ce qui est très pratique pour le chauffage centralisé, mais pas tout à fait pour l'autonomie, car il n'est pas facile non plus de chauffer un mur épais. De plus, dans ces sections, la consommation d'eau est très élevée, ce qui nécessite également des ressources énergétiques. Le poids d'une section, en fonction de la taille de l'appareil, peut aller de 3,5 kg à 7,1 kg.

Acier

Type de panneau

Les radiateurs à panneaux de chauffage en acier sont probablement le prix le plus bas de tous les appareils similaires, mais cela n’indique aucunement un échec de la conception; seuls le matériau et la production sont beaucoup moins chers.

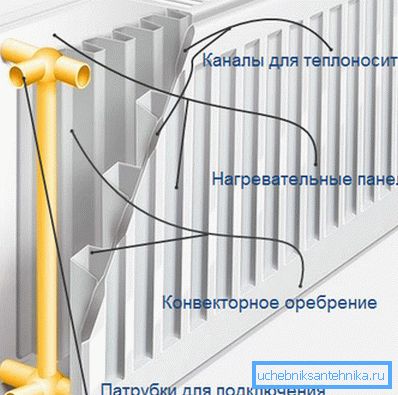

Si nous parlons de panneaux, ils peuvent alors être composés d’une, de deux ou de trois pièces, mais chacun consiste en deux profilés comportant des canaux estampés pour le liquide et soudés ensemble par soudage au rouleau. Ces pièces sont interconnectées par des connexions, comme on le voit dans l'image supérieure.

En fonction du nombre de panneaux composant l'appareil, des éléments supplémentaires l'accompagnent pour optimiser la convection de l'air.

Numéros de type

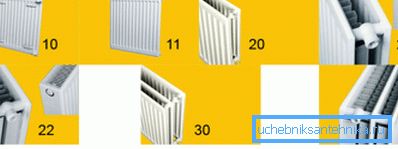

Explications pour la photo:

  • 10 - panneau unique, sans convecteur ni revêtement;
  • 11 - rangée simple sans grille, avec convecteur;
  • 20 - double rangée, avec grille convexe, sans convecteur;
  • 21 - double rangée, ailerons de convection, enveloppe;
  • 22 - double rangée, deux ailerons de convection, enveloppe;
  • 30 - trois rangées, finning convective est absent, berceau sur le dessus;
  • 33 - trois ailettes convectives à trois rangées; boîtier

Note L'efficacité du transfert de chaleur de ces radiateurs, qui sont présentés ci-dessus, dépend de la capacité à convecter l'air. Les types N ° 10 et N ° 11 ne dégagent de l'énergie thermique que par le mur, ils sont donc les plus faibles.

Du fait de leur faible coût, de leur taille réduite et de leur facilité d’installation, ces appareils sont privilégiés dans le secteur privé. La pression de travail des appareils décrits ci-dessus, selon le fabricant, est de 8 à 10 atmosphères.

Radiateurs tubulaires en acier

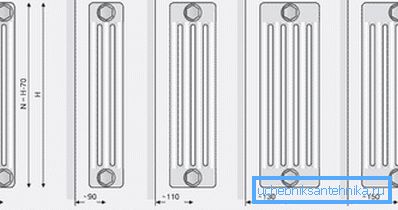

Les dispositifs tubulaires en acier sont beaucoup plus coûteux et de conception plus complexe - ils ressemblent beaucoup aux radiateurs en fonte qui sont familiers pour beaucoup, mais ils chauffent beaucoup plus rapidement, sans être inférieurs à la pression de travail - au moins 12 atmosphères et 16 atmosphères lors des tests de pression. Le principal problème de ces appareils de chauffage est leur coût très élevé - le dispositif domestique coûte plus cher que le bimétallique importé.

En aluminium

Radiateurs en aluminium

Le principal avantage de l'aluminium en tant que métal dans ce cas est son haut transfert de chaleur et son faible poids, mais tout n'est pas si simple: ils sont fabriqués à partir d'alliages. L'une des méthodes de production est la méthode de coulée, dans laquelle 12% de silicium est ajouté - un alliage appelé silumin.

Un tel dispositif est pourvu de parois suffisamment épaisses et peut supporter une pression de travail de 6 à 16 atmosphères.

Une autre méthode est l’extrusion, c’est-à-dire que des pièces verticales distinctes du dispositif sont fabriquées par extrusion de l’aluminium, mais que le collecteur est moulé à partir du même silumin, bien que, dans certains cas, il soit également produit par extrusion. Après cela, toutes les pièces sont pressées ensemble.

Cependant, les radiateurs moulés et à extrusion ne sont pas d'une qualité particulièrement élevée - ils peuvent s'écouler au niveau des joints et la chaleur qui en découle n'est pas également distribuée.

Une gamme complètement différente est celle des batteries anodisées, pour la fabrication desquelles de l'aluminium purifié de la plus haute qualité est utilisé - l'oxydation anodique est réalisée pendant le processus de fabrication, ce qui modifie la structure du métal, après quoi il ne craint pas la corrosion.

Les raccords sont utilisés pour relier les sections et leur face avant est très lisse, et la chaleur dégagée est uniforme et élevée. De plus, la pression de travail est très élevée et, en fonction de la modification, elle peut atteindre 50 à 70 atmosphères, mais le coût de ces appareils de chauffage est très élevé.

Note Les appareils en aluminium (sauf ceux à anode) ne doivent être utilisés que dans des systèmes de chauffage indépendants. De plus, des additifs anti-corrosion doivent être ajoutés au liquide de refroidissement.

Bimétal

Conception de radiateur bimétallique

Immédiatement, il faut dire qu'il y a bimétal et polibimétal, ce qui affecte les caractéristiques techniques des radiateurs. Chacun comprend évidemment que le concept lui-même implique la connexion de deux métaux au niveau de l’adhérence, sans fusion.

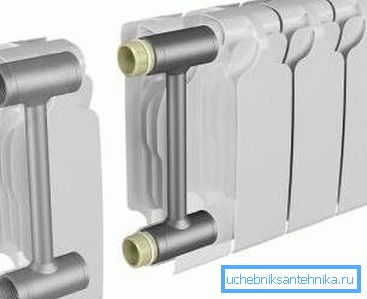

Le noyau en acier soudé sous haute pression est coulé avec de l'aluminium. Le liquide de refroidissement n'entre alors en contact qu'avec l'acier (le risque de corrosion disparaît), et la chemise en aluminium sert d'excellent conducteur thermique, créant ainsi un bel aspect esthétique.

En outre, dans certains cas, le noyau peut être en cuivre - le choix d’un radiateur de chauffage pour systèmes autonomes avec ajout d’antigel au liquide de refroidissement corrode l’acier. Cette option est la solution la plus optimale.

Dans les radiateurs polibimétalliques, le noyau est constitué de deux métaux - acier et aluminium, où les canaux verticaux sont en acier et horizontal - en aluminium. Cette combinaison entraîne une augmentation du transfert de chaleur mais, dans le même temps, les alcalis présents dans l'eau chaude (en particulier dans le chauffage centralisé) provoquent une corrosion de l'aluminium. De plus, les différentes propriétés physiques de l’Al et du Fe lorsqu’elles sont chauffées peuvent entraîner un déplacement du canal.

Les réchauffeurs bimétalliques peuvent être monolithiques ou en coupe, mais ils diffèrent clairement par leurs indicateurs techniques:

Type de radiateur À vie Pression de travail Puissance thermique
Monolithique 50 ans 100 bar 100-200W
Sectionnel 20-25 ans 20-35 bars 100-200W

Tableau de comparaison

De tels radiateurs conviennent aussi bien au chauffage autonome qu’au chauffage centralisé, mais dans ce dernier cas (en particulier dans les immeubles de grande hauteur), c’est une véritable panacée, où la pression dans le système peut parfois atteindre 9-12 atmosphères, et où l’eau n’est pas nettoyée et transportée. sont divers éléments actifs dangereux pour les métaux non ferreux.

Calcul de puissance

Section préfabriquée
  • Voyons maintenant comment calculer la puissance nécessaire des radiateurs sur la surface de plancher, si les plafonds n’excèdent pas la hauteur standard de 240-260 cm et ici pour un mètre carré selon SNiP 2.04.05-91 *, il faut 100W d’énergie thermique. Par exemple, prenons une salle de 3,55,5 m, ce qui signifie que nous aurons besoin de 3,5 * 5,5 * 100 = 1925W ou 1,925kW et nous devons choisir un appareil de chauffage pour cette valeur.
  • Si vous choisissez un radiateur à panneaux, il vous suffit de faire attention à sa puissance et de prendre un ou deux appareils de sorte que la quantité soit au moins de 2 kW (toujours arrondis), mais dans le cas de sections, vous devez simplement calculer leur puissance totale.. Prenez, par exemple, le bilame, où la section de puissance moyenne atteint 170W ou 0,17 kW, et calculez le nombre de pièces pour la même zone. 1 925 / 0,17 - 11,35, vous aurez besoin de 12 sections.
  • Et comment choisir un radiateur de chauffage, s'il s'agit d'une pièce avec de hauts plafonds - ici, selon le même SNiP, la norme est de 41W / m3. Prenez une pièce de même superficie, mais avec des plafonds de 3 m, cela signifie que la puissance requise sera de 3,5 * 5,5 * 3 * 41 = 2367,25 W, puis 2367,25 / 170? 13,9, ce qui signifie que vous aurez besoin de 14 sections, peut être assemblé en un ou deux appareils.

Conclusion

Si vous souhaitez installer le chauffage dans votre maison de vos propres mains, vous devez toujours tenir compte, lors du choix et du calcul de la puissance des radiateurs, de la perte de chaleur occasionnée par un grand nombre de fenêtres, de courants d'air, de ventilations fréquentes, etc. Par conséquent, en fonction de la possibilité de perte de chaleur, ajoutez toujours à la puissance reçue 100-200W ou une seule section. Des succès!
