Sélection et pose des tuyaux pour le chauffage par le sol:

Les analystes modernes prévoient une augmentation des tarifs de l'électricité dans un avenir proche. Ainsi, le prix augmentera non seulement pour l'utilisation d'appareils électriques, mais également pour le chauffage de locaux. Dans le cadre de ces prévisions, la recherche de la méthode la plus rentable de chauffage domestique devient de plus en plus importante.

En plus du bas prix, je souhaite également que ce système ne dépasse pas le simple attrait esthétique, tout en conservant le confort habituel dans une maison. L'une des solutions les plus courantes qui répondent à ces exigences est l'installation de «sols chauds» dans la maison. La conception à base d’eau des matériaux en polypropylène s’est révélée être l’équipement de chauffage le plus économique.

Caractéristiques d'un type de système différent

Les avantages de l’installation d’un système de «plancher chaud» peuvent être appréciés par tous ceux qui sont au moins un peu familiarisés avec les principes fondamentaux de la physique.

Aujourd'hui, selon le type de liquide de refroidissement, il existe deux types de structures similaires:

1. L'eau;
2. Électrique.

Faites attention! Le principe de fonctionnement dans les premier et deuxième cas est très similaire. Sous la surface du sol, maintenez des tuyaux ou des câbles spécialisés qui le réchaufferont. De la surface chauffée, l'air chaud montera jusqu'au plafond.

Habituellement, ce type de construction est installé dans la cuisine ou dans la salle de bain, et les carreaux en céramique y sont installés pour le revêtement de sol, en raison de ses excellents paramètres de conductivité thermique. Bien sûr, le sol chaud n’est pas difficile à équiper dans une autre pièce, mais en fonction du type de sol choisi, l’efficacité de son travail diminuera également.

Pour pouvoir effectuer l'installation ou le choix des tuyaux d'un tel système de vos propres mains, vous devez au moins avoir une connaissance minimale de ses caractéristiques techniques.

Faites attention! Les fabricants mentionnent souvent tous les avantages du produit proposé, tout en gardant le silence sur ses défauts, mais pour faire le bon choix, il est nécessaire de se familiariser avec l’ensemble des paramètres, en particulier parce que le prix d’un tel système est assez élevé.

Les principaux paramètres du plancher d'eau

Le tuyau utilisé pour créer des «sols chauds» est sans danger pour l’environnement et économique, mais pour effectuer sa pose, il est nécessaire de prévoir du matériel supplémentaire et des travaux de construction préparatoires susceptibles d’augmenter considérablement le coût (voir aussi l’article Tuyaux en acier rectangulaires - informations techniques et réglementaires exigences).

La pose de tuyaux épaissit le sol d'environ 10-15 cm et vous permettra de passer du temps à tester et à démarrer. Mais dans tous les cas, obtenez le chauffage, ce qui, par la quantité d’électricité consommée, sera beaucoup plus économique.

Les avantages

Les avantages de telles structures comprennent:

• Chauffage uniforme de toute la surface, même si, lors du choix d'un tuyau pour sol chaud, vous vous arrêtez au cuivre;
• Dispositifs de masquage complet;
• La capacité de chauffer de grandes surfaces à faible coût;
• Le travail du circuit n'est pas associé à différents types de rayonnements nocifs pour la santé;
• Les coûts d'installation sont uniques par nature, en raison de l'absence de nécessité de maintenance du système;
• Pas de frais de maintenance.

Inconvénients

En plus des avantages, les systèmes de ce type présentent certains inconvénients:

• La nécessité d'acheter une pompe à eau;
• La complexité du processus d'installation lors de l'utilisation de tuyaux en polypropylène;
• Problèmes de réduction de pression dans la tour de chauffage;
• Difficultés à détecter les fuites de circuit après l’installation finale.

Installation d'un plancher d'eau

Dans ce type de système de chauffage à eau, l'élément chauffant principal est une dalle de béton isolée thermiquement. À l'intérieur de cette plaque se trouvent des tuyaux de construction intégrés dans lesquels circule le liquide de refroidissement chaud.

Une brève instruction pour l’installation de tels systèmes comprend les étapes suivantes:

1. Une chape idéalement plate en sable et ciment est créée au sol;
2. Sur la chape, le long du mur est posé un revêtement de sol en isolant thermique avec un film d'aluminium, qui empêchera la perte de chaleur;
3. À l'aide de fixations spécialisées, le tuyau est posé sur le substrat thermo-isolant en fonction de la manière dont il est stipulé par la disposition des tuyaux du plancher chauffant;
4. Le contour créé est rempli de ciment;
5. Le sol est posé sur le ciment séché.

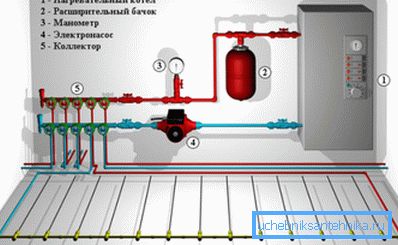

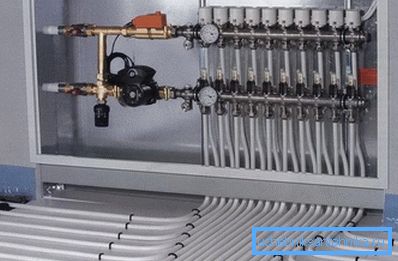

Faites attention! Pour que le système créé fonctionne correctement, il est nécessaire d’acquérir et d’installer un équipement permettant de contrôler le débit de liquide de refroidissement dans la conduite.

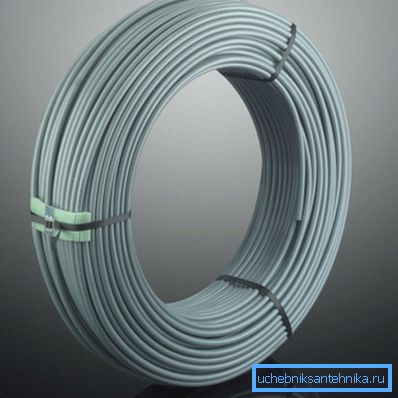

Comment choisir une pipe

Pour créer de tels systèmes, utilisez les types de tuyaux suivants:

• Polybutène;
• Acier;
• Métal-plastique;
• Le cuivre;
• Polypropylène.

La documentation normative interdit l'utilisation de matériaux en métaux ferreux pour la création de tels systèmes, car Les produits de suture ne peuvent pas être murés dans les murs et les sols.

Les exigences élevées en matière de tuyauterie sont appliquées car après la pose, la structure est coulée avec du béton et tout dommage doit fissurer le ciment. Pour créer un "sol chaud", il faut utiliser des matériaux spécialisés, et non les tuyaux utilisés pour l'installation d'eau chaude et froide.

Conseil Les matériaux les plus appropriés sont les diamètres de 16 à 18 mm. En choisissant de tels produits, vous pouvez augmenter légèrement l’épaisseur du sol et ne pas avoir besoin d’acquérir d’équipements supplémentaires.

Les matériaux doivent avoir les paramètres suivants:

• Obstruction à la diffusion d'oxygène;
• Le coefficient de dilatation linéaire de 0,025 Mm / mK ou moins;
• Conductivité thermique - 0,43 W / mK.

Faites attention! Pour créer un système dans une pièce, il est nécessaire d’acheter une pièce entière dont la période de fonctionnement doit être égale à la durée de vie du bâtiment lui-même.

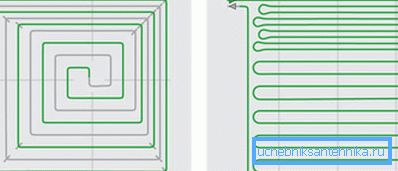

La pose des tuyaux pour ce type de chauffage peut être effectuée par les méthodes suivantes:

1. Spirale ou escargot;
2. Zigzag;
3. Les deux méthodes.

En cas de pose différente, les coûts seront égaux, mais l'efficacité de tels systèmes sera différente.

Faites attention! La consommation de tuyaux sur un sol chaud dépend directement non seulement de la surface de la pièce, mais également de la pente de surface.

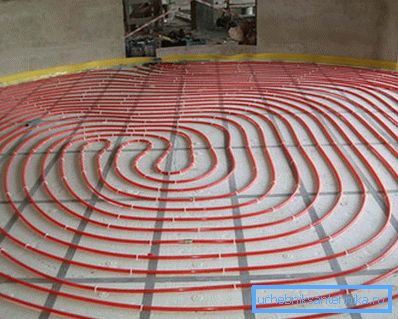

Style spirale

Dans ce cas, les tuyaux avec différents types de flux alternent les uns avec les autres - le tuyau chaud est adjacent à la section la plus froide du circuit.

Cette forme de pose fournit la distribution de chaleur la plus uniforme. Dans les appartements, il est généralement utilisé.

Conseil L'escargot n'est pas adapté à la pièce dont le sol est en pente.

Zigzag pondant

Dans cette méthode de pose doit être préparé pour le fait que le sol sera plus chaud au mur extérieur, et en surmontant la distance, il sera refroidi profondément dans la pièce. Afin d’assurer l’uniformité du chauffage, il sera nécessaire d’acheter des pompes supplémentaires, ce qui entraînera une plus grande vitesse de circulation du liquide de refroidissement.

Espacement des tuyaux

La distance entre les tuyaux du chauffage par le sol, également dénommée le pas des tuyaux du chauffage par le sol, est calculée en fonction de la destination de la pièce. Plus le pas du tuyau est faible lors de la pose d'un plancher chaud, plus la surface se réchauffera.

Dans ce cas, la chaleur est répartie sur les rayons. Par conséquent, pour un chauffage le plus efficace possible, veillez à ce que ces rayons ne se chevauchent pas.

Conseil La pose doit être effectuée sur les marques carrées présentes sur l'isolant.

Quelques caractéristiques du design

En fait, le processus de conception de telles structures de chauffage n’est pas si simple.

Afin de calculer correctement le tuyau sur le sol chaud, vous devez prendre en compte un certain nombre de facteurs, tels que:

1. Température désirée;
2. But de la salle;
3. Les paramètres des matériaux utilisés, etc.

Faites attention! La conception de tels systèmes est aujourd'hui réalisée à l'aide de programmes informatiques spécialisés. L’utilisation de ce logiciel vous permet de déterminer non seulement la quantité de matériaux et d’équipements, mais également la longueur maximale du tuyau pour un plancher chauffant.

Conditions requises pour l'installation

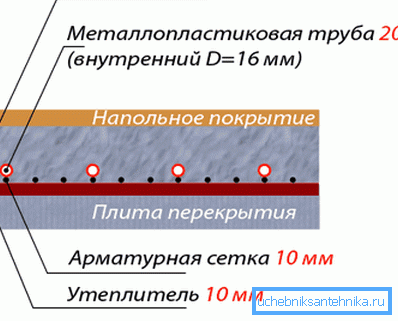

Les travaux d'installation d'un «plancher chauffant» ne sont possibles qu'après l'achèvement des travaux préparatoires nécessaires. L'épaisseur du sol créé sera d'environ 10-13 cm.

Par conséquent, il est nécessaire de respecter l'exigence en présence d'au moins 70 mm sous cette construction. Sinon, l'épaisseur du plancher chauffant devrait être augmentée.

Si l'installation du circuit de chauffage est effectuée dans la salle de bain, la conception obligera à élever le sol de cette pièce à un niveau supérieur. Si vous ne tenez pas compte de ce fait, en cas d'urgence, l'eau de cette pièce sera drainée dans les pièces.

Si le sol de la pièce est adjacent au sol, vous devez vous assurer qu'il est bien isolé. Si le bitume était utilisé pour l'imperméabilisation, un substrat en polyéthylène ou en carton devrait être disposé sous l'isolant thermique.

Le mélange ciment-sable doit avoir une surface parfaitement plane. La quantité autorisée d'irrégularités n'est que de 1 cm.

Aux endroits où des différences de hauteur sont présentes, le tuyau peut acquérir une forme incurvée, ce qui contribue à la formation d'un sas dans le système, ce qui empêche la circulation du liquide de refroidissement.

En conclusion

En choisissant un système de chauffage au sol à eau, vous garantissez la chaleur et le confort de votre maison. En outre, une conception respectueuse de l'environnement n'aura pas d'effet néfaste sur votre santé et celle de votre ménage (voir également l'article Tuyau d'eau et de gaz et ses caractéristiques).

Et la vidéo de cet article vous révèlera encore plus de secrets d’installation de ce type de circuit de chauffage et les subtilités du choix des canalisations.
