Servo pour le chauffage - la base du système de chauffage

Dans le passé, les systèmes de chauffage n'étaient soumis à aucune exigence particulièrement stricte: il suffisait que la pièce soit chaude. En plus de la fiabilité, un système de chauffage moderne doit également garantir la possibilité de contrôler la température sur une large plage. Le servo variateur est conçu pour que le chauffage soit aussi réactif que possible, il vous permet d'ajuster la température dans la pièce

Champ d'application

Dans le système de chauffage, il peut être installé à différents endroits. Par exemple, s’il est nécessaire de contrôler le débit de liquide de refroidissement dans le réchauffeur, il est installé sur le tuyau d’alimentation. Mais la servo-vanne de la vanne de chauffage permettra de réguler le débit d'air dans la chaudière, c'est-à-dire que la puissance du chauffage sera ajustée (voir également l'article Modern Heating Terem - haute qualité à un prix abordable).

Le réglage de la température dans la pièce s'effectue souvent de deux manières:

• à l'aide de thermostats - La meilleure option en cas de chauffage par radiateurs. Dans ce cas, les régulateurs sont installés devant chaque batterie et régulent automatiquement le débit de liquide de refroidissement dans le radiateur;
• en utilisant un servo - le plus souvent utilisé lorsque cela est nécessaire pour ajuster la température du chauffage par le sol.

Faites attention! Les servos peuvent être installés sur le peigne du distributeur de chauffage au lieu des têtes thermiques habituelles.

Dans le cas de sols chauds, il est particulièrement important que le liquide de refroidissement ne dépasse pas une certaine température. Si, par exemple, pour réguler le débit de liquide de refroidissement à l’aide de régulateurs de température conventionnels, il est possible que lors du démarrage du système, de l’eau chaude pénètre dans les tuyaux. En conséquence, il sera tout simplement inconfortable de marcher sur le sol pendant un certain temps et une défaillance d’une partie des tuyaux est possible.

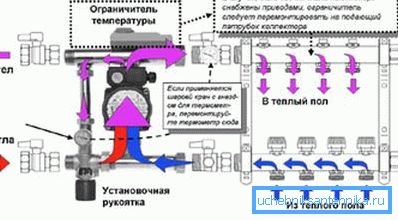

L'installation d'un servo avec une vanne à 3 voies sur le collecteur évitera cela. Je le fais habituellement, d'autant plus que le prix d'un tel appareil est minime.

En savoir plus sur le design

Les servomoteurs peuvent être divisés en 2 groupes d'appareils - électromécaniques et électrothermiques. Dans le premier, l'engagement mécanique est utilisé pour mettre une partie en mouvement. Dans les dispositifs électrothermiques, la propriété d'un liquide (gaz, solide) est utilisée pour modifier le volume lorsqu'elle est chauffée, et ils sont utilisés dans des systèmes de chauffage.

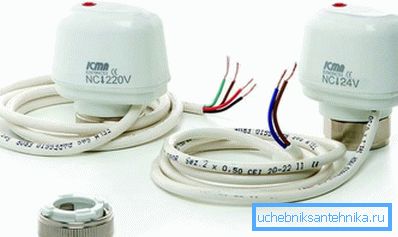

Lorsque vous choisissez un modèle particulier, vous devez connaître la notation utilisée. Il peut y avoir des options telles que:

• normalement ouvert / fermé;
• tension 230 ou 24 V.

Avec la tension, tout est clair - 230 V signifie que l'appareil est alimenté par le réseau et 24 V - par les piles. Mais l’ouverture / fermeture directement liée au mode de fonctionnement et à la portée de l’appareil.

• type normalement fermé lors de la fermeture du circuit, l’eau traverse la section de conduite, c’est le type utilisé pour le chauffage;
• normalement ouvert - au contraire, lorsque le circuit se ferme, il bloque le mouvement de la substance à travers le tuyau. De tels dispositifs sont principalement utilisés dans les climatiseurs, les équipements de réfrigération.

Dispositif et principe de fonctionnement

L'élément principal de ce dispositif peut être appelé une chambre étanche à paroi ondulée. À l'intérieur de cette chambre, il peut y avoir un gaz, un liquide ou un solide. Lorsqu'il est chauffé, il modifie les dimensions du soufflet (chambre hermétique) et régule le courant de la substance à travers le tuyau.

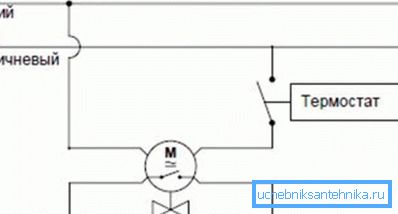

Pendant le fonctionnement, un thermostat situé n'importe où dans la pièce signale au servo que la température dépasse l'optimum. Le circuit se ferme et le courant commence à y circuler.

Lorsque cela se produit, le soufflet est chauffé et allongé. Lors de l'allongement, le soufflet commence à appuyer sur la tige de la vanne, réduisant ainsi le trou de passage dans le tuyau.

La conception est à ressort, de sorte qu'après la réouverture du circuit et le refroidissement du soufflet, le ressort ramène le poussoir dans sa position initiale et la taille du trou de forage augmente.

Caractéristiques d'installation

Lors de l’installation automatique, l’instruction de servo ressemblera à ceci:

• Tout d'abord, un thermostat est installé dans la pièce - il enregistrera le changement de température de l'air;
• ensuite, une vanne à deux ou trois voies est installée (les caractéristiques de chaque type de vanne sont discutées ci-dessous);
• Un servo-actionneur est installé directement sur la vanne et est connecté au thermostat. L'appareil est sous tension.

Faites attention! Dans les servo variateurs à 4 coeurs, 1 contact est prévu pour la connexion éventuelle d'autres périphériques.

Si tout le travail de connexion est effectué correctement, alors la LED sur la tête du servo doit s'allumer, en fonction de sa couleur, vous pouvez juger de la position:

• la couleur bleue indique que l'appareil est actuellement hors tension, c'est-à-dire qu'il est à l'état ouvert;
• un voyant vert indique que le périphérique est sous tension, c'est-à-dire que le servo est fermé.

Utilisation de vannes à deux et trois voies

L'actionneur peut être utilisé avec des vannes à deux, trois et quatre voies. Dans les systèmes de chauffage, les deux premiers types de vannes sont le plus souvent utilisés.

Les servo-distributeurs à deux voies sont généralement installés devant les radiateurs. Un tel dispositif ne comporte qu'une entrée et une sortie et un changement d'orifice permet de réguler le passage du fluide caloporteur à travers la vanne. L'installation du dispositif de régulation se fait à la main.

Ceux à trois voies offrent beaucoup plus de fonctionnalités. L'installation du servo variateur permet non seulement de réguler le courant de liquide de refroidissement traversant celui-ci, mais également, le cas échéant, d'isoler les circuits de chauffage les uns des autres.

Faites attention! La séparation des circuits de chauffage est simplement nécessaire lors de l'utilisation d'un radiateur conventionnel et d'un chauffage à basse température (chauffage par le sol).

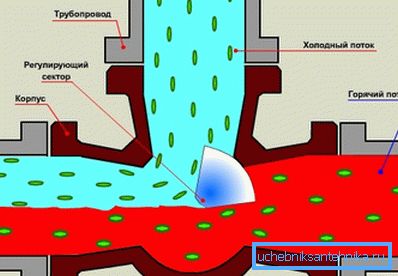

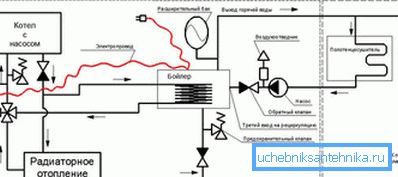

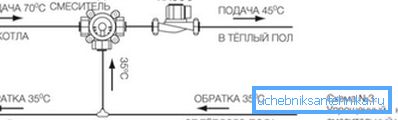

Lorsqu'il est thermorégulé, l'actionneur d'une vanne à 3 voies peut, par exemple, organiser le mélange dans le tuyau d'alimentation en eau à partir du tuyau de retour. Cela garantit à 100% qu'un fluide caloporteur trop chaud ne pénètrera pas dans le radiateur.

Résumant

L'utilisation de servo variateurs permet une grande flexibilité dans le réglage du système de chauffage. En même temps, le coût d’un tel appareil est faible et la facilité d’installation ne fait que renforcer sa popularité. Un tel système de chauffage vous permettra de réagir de manière adéquate et rapide au moindre changement de température dans la maison (voir aussi l'article Installation du chauffage: conseils pour le choix de composants de système autonomes).
