Soupape de sécurité du système de chauffage - protection

La question de la sécurité dans la conception du système de chauffage fait l'objet d'une attention accrue, en particulier dans le cas du chauffage indépendant. Le principal danger pendant la saison de chauffage provient d'une forte augmentation de la pression, les tuyaux ne peuvent tout simplement pas y résister. L'installation d'un simple dispositif de sécurité facilite l'égalisation de la pression dans le système.

Caractéristiques du système de chauffage

Tous les éléments de chauffage ont été conçus à l’origine pour fonctionner dans certaines conditions. Dans le processus, il arrive souvent que la pression dans les tuyaux augmente considérablement. Et il est bon que les tuyaux résistent à un tel test, mais personne ne peut garantir que la prochaine fois, il n'y aura pas de fuite, de sorte que la soupape de sécurité du système de chauffage est tout simplement irremplaçable.

En ce qui concerne les raisons de la forte augmentation de la pression dans les tuyaux, on peut distinguer:

• échauffement excessif de l'eau - lorsque la température augmente, l'eau se dilate, ce qui provoque des contraintes supplémentaires sur les tuyaux et les vannes;

Faites attention! Les vases d'expansion aident en partie à résoudre ce problème. L'excès d'eau s'accumule simplement à l'intérieur du réservoir.

• erreur dans le choix du diamètre des tuyaux;
• si le chauffage est alimenté par le réseau d'alimentation en eau et que la pression dans celui-ci dépasse ce chiffre dans le circuit de chauffage;
• Même une soupape thermique ordinaire pour le chauffage (installée devant le radiateur) peut entraîner une augmentation de la pression dans le tuyau d'alimentation. Cela se produit le plus souvent par temps chaud, lorsque le débit d'eau dans le radiateur est réduit au minimum;
• les dysfonctionnements de la pompe de circulation peuvent également être considérés comme l'une des raisons.

Comment assurer la sécurité

Lors de l'installation d'un système de chauffage, on utilisait un "groupe de sécurité". Ce terme fait référence à une série de périphériques qui vous permettent de surveiller le fonctionnement du système et de dépanner rapidement.

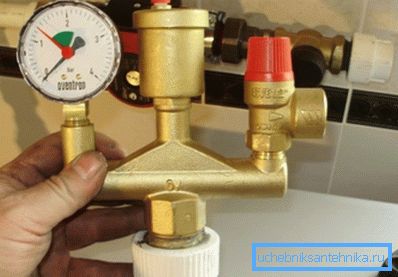

Le groupe de sécurité comprend généralement:

• manomètre;
• évent d'air - vous permet de retirer l'air du pipeline;
• En fait, une soupape de sécurité pour le chauffage est un appareil qui vous permet de vider la surpression en quelques secondes.

Classification

Dans les systèmes de chauffage d'appartements et de maisons privées, on utilise exclusivement des appareils à ressort à réglage continu. Par le rapport efficacité, fiabilité et coût, c’est une option idéale.

Mais en général, il existe plusieurs types d'appareils de ce type:

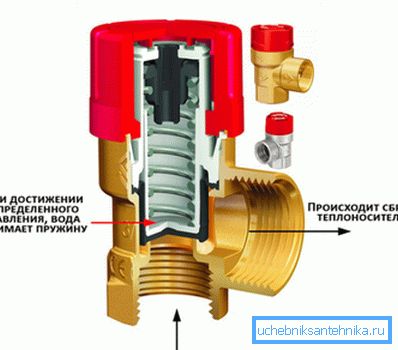

• printemps - dans de tels dispositifs, la tige du tiroir est à ressort et à la pression normale, la vanne est fermée. Dès que la pression commence à augmenter, le ressort est comprimé et le trou traversant augmente - le fluide caloporteur en excès est déversé dans un récipient séparé ou dans le retour;

Faites attention! La pression requise pour ouvrir la vanne doit être au moins 10-15% plus élevée que la valeur de travail dans les tuyaux.

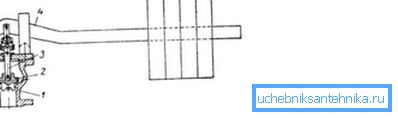

• dispositifs à levier il se distingue par un prix élevé et la possibilité d'un ajustement flexible de l'effort requis pour son ouverture. La charge est sur le levier et il est fixé sur celui-ci pour qu'il puisse se déplacer. En ajustant la position de la charge sur le levier, vous pouvez augmenter / diminuer l'effort requis pour l'ouvrir.

Il est possible de citer la classification, le degré et la méthode de récupération:

• si l'élévation ne dépasse pas 0,05 de la hauteur de la selle, un tel dispositif est alors considéré comme étant à levée basse;
• Le dispositif de levage complet permet un mouvement du volet à une distance égale à la hauteur de la selle (ou même supérieure à celle-ci).

En ce qui concerne la méthode de réglage, le clapet anti-retour pour chauffage peut être:

• avec un ajustement en douceur - à titre d'exemple, vous pouvez apporter un type à ressort. Le mouvement de la porte dépend de la pression dans la conduite;
• avec réglage en 2 étapes - une certaine valeur de pression seuil est définie, au-dessus de laquelle une ouverture de passage s'ouvre automatiquement et cela se produit presque instantanément. Utilisé dans l'industrie, où la perte de quelques secondes peut avoir des conséquences graves.

Retour et contourner les appareils

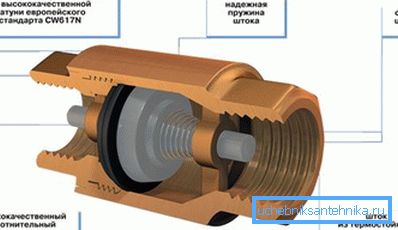

Un clapet anti-retour dans le système de chauffage ne permet au liquide de refroidissement de se déplacer que dans un sens. Le point culminant d'un tel dispositif est que la tige à ressort ne permet à l'eau de s'écouler que dans un sens. Merci aux connexions filetées pour installer ce n'est pas difficile.

Parfois, au lieu d’un fusible de type ouvert, une soupape de dérivation est utilisée pour le chauffage. Sa fonction principale est la même - l’égalisation de la pression dans le système, mais si l’option ouverte laisse simplement tomber un excès de liquide de refroidissement, l’analogue de dérivation redirige l’eau dans le circuit de chauffage.

Si des thermostats sont installés devant les radiateurs, il peut arriver que, pendant la saison chaude, ils bloquent tous fortement le flux d'eau dans les batteries. En conséquence, la pression augmente dans le tuyau d'alimentation.

Si une vanne de dérivation est installée à la sortie de la chaudière, elle transférera simplement une partie du liquide de refroidissement du tuyau d'alimentation au tuyau de refoulement. Ainsi, si une vanne de chauffage est utilisée, une protection supplémentaire du système de chauffage est nécessaire.

Vannes à trois voies

La principale différence de ce type d'appareil est la conception - 1 entrée et 2 sorties.

Merci à ce dispositif à trois voies peut être utilisé pour atteindre:

• mélanger le liquide de refroidissement chaud avec le refroidi;

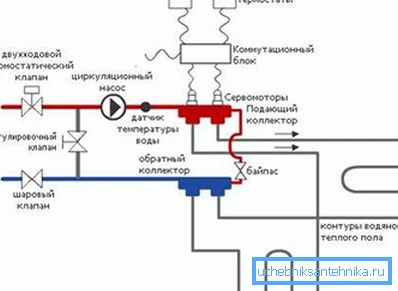

Faites attention! Cela est nécessaire lorsque vous utilisez un chauffage à basse température (sol chaud). La vanne à trois voies vous permet d'organiser le mélange du liquide de refroidissement du retour dans le tuyau d'alimentation et d'éliminer le risque de fournir de l'eau trop chaude.

• Une vanne à trois voies pour le chauffage vous permet d'isoler un circuit de chauffage d'un autre (cela peut être nécessaire si vous utilisez différents fluides caloporteurs).

À l'intérieur du boîtier, il y a un amortisseur ou une bille dont la rotation régule le courant de refroidissement. Un servo variateur connecté au thermostat d'ambiance peut être utilisé pour contrôler le registre.

Quelques mots sur l'installation

L'installation de tous les éléments du groupe de sécurité est faite à la main. L'installation d'un dispositif de sécurité ne devrait poser aucun problème, car des connexions filetées sont utilisées. Et la principale question est de savoir où placer tous ces éléments.

Les dispositifs du groupe de sécurité doivent être placés dans la zone du tuyau d’alimentation de la chaudière. Une autre subtilité consiste à installer les vannes d’arrêt, qui permettent de couper instantanément la chaudière en cas de dysfonctionnement.

Les instructions relatives à l'installation correcte d'un groupe de sécurité nécessitent l'installation d'une vanne d'arrêt derrière un groupe de ces dispositifs. Dans ce cas, même après avoir coupé la chaudière, la soupape de sécurité vous permettra de réinitialiser l'excès de liquide de refroidissement et d'éviter que la chaudière ne soit endommagée.

Les options d'installation de la vanne d'arrêt située devant le groupe de sécurité et directement sur la section de conduite qui y conduit sont considérées comme incorrectes. Dans ce cas, lorsque la chaudière sera coupée, le groupe de sécurité sera également coupé et la chaudière pourrait en souffrir.

Résumant

L'installation d'une soupape de sécurité vous permet d'accroître la fiabilité du système de chauffage. Grâce à ce dispositif simple et peu coûteux, les coups de bélier ne menacent plus l'intégrité des tuyaux et le chauffage durera de nombreuses années.

La vidéo montre le principe de fonctionnement du dispositif de sécurité à ressort.
