Support de radiateur: critères de sélection du matériel de

Dans cet article, nous verrons comment accrocher un radiateur de chauffage aux supports. Ce sujet présente un intérêt considérable, car la révision d’une maison ou d’un appartement est souvent associée au remplacement des appareils de chauffage.

Cependant, avant de passer en revue les instructions d’installation pour les équipements de chauffage, nous déterminerons quels sont les supports utilisés lors de l’installation.

Le titulaire avec la possibilité de régler le vol

Critères de sélection du matériel de fixation

Il existe divers supports pour radiateurs en vente et, bien sûr, ils ne conviennent pas tous à la batterie que vous souhaitez installer. Les fixations spéciales diffèrent par la taille, la configuration, la méthode d’installation et, bien sûr, le coût.

Vous ne savez pas combien de supports utiliser le radiateur dans 2 sections? Deux - un en haut, l'autre en bas.

Le choix du matériel de montage est effectué conformément aux critères suivants:

  • matériaux de production utilisés dans la fabrication de piles;
  • caractéristiques de construction: type panneau ou sectionnel;
  • type d'installation: mur ou sol;
  • nombre de sections;
  • largeur de l'espace entre les sections;
  • la densité du mur sur lequel le travail d’installation est effectué et la charge que cette surface est capable de supporter.
  • prix du produit.

Quincaillerie pour montage mural

Le support le plus commun à ce jour d'ancrage pour le radiateur

La méthode de montage mural est la plus populaire, car elle est largement utilisée et considérée comme traditionnelle.

Le manuel d'installation est simple: la fixation est installée d'une manière ou d'une autre sur la surface des murs, après quoi l'équipement de chauffage y est suspendu.

Important: Plus le périphérique que nous prévoyons d’installer est lourd, plus le matériel, plus épais et plus fiable, sera lourd, ce qui entraînera une charge de poids.

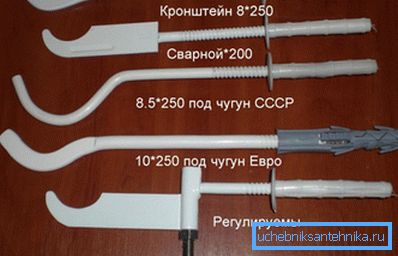

Sur la photo, les modifications les plus courantes, notamment un support réglable pour le radiateur
  1. Le matériel le plus fiable et le plus massif est utilisé pour installer des batteries en fonte.
    • Broche support allongé pour le radiateur (longueur jusqu'à 30 cm);
    • Supports de fonte de fonte;
    • Supports montés sur une bande d'acier;
    • Supports en acier réglables, à travers lesquels vous pouvez dessiner ou pousser le mur arrière de la batterie à l’écart du mur, ou redresser la position horizontale du radiateur.
    1. Pour l'installation de radiateurs en aluminium et bimétalliques, on utilise les mêmes supports. Cela est dû au fait que les deux catégories d'appareils de chauffage se caractérisent par un faible poids, la même distance entre les sections et une configuration similaire.

    Parmi ce type de montage, notons les suivantes:

    • cornière en acier pour le radiateur ou sa modification renforcée;
    • support de goupille en acier avec goujons longueur 120-170 mm;
    • supports muraux standard avec doublure en plastique.

    Important: Certains fabricants d'appareils de chauffage utilisent des supports de conception propre. Par conséquent, les produits universels peuvent ne pas être adaptés en taille et en configuration.

    Trempe superficielle et travaux d'installation

    Lorsque vous décidez du nombre de supports dont vous avez besoin pour un radiateur et de ce qu'ils devraient être, faites attention au type de murs.

    Le matériau de mur idéal pour les travaux d’installation est une dalle en béton, dans laquelle les chevilles sont maintenues indéfiniment. Le pire matériau de mur, en termes d'installation de batteries lourdes, est la pose de blocs en pisé.

    Les caractéristiques de résistance insatisfaisantes se distinguent par l’ancien mur de briques recouvert d’une épaisse couche de plâtre. Un exemple typique est le soi-disant Khrouchtchev.

    Dans ces maisons, sans préparation préalable de la surface de montage, les fixations peuvent temporairement quitter le mur sous le poids d'un appareil de chauffage rempli d'eau. Si la surface sur laquelle l'installation sera réalisée s'accumule avec l'âge ou si elle est gonflée par l'humidité, des mesures de renforcement supplémentaires seront nécessaires.

    L'instruction des travaux préparatoires est la suivante:

    • Nous réduisons le plâtre à la maçonnerie sous l'ouverture de la fenêtre.
    • Nous remplissons une grille de plâtre. Si la couche de plâtre d'origine a une épaisseur supérieure à 3 cm, fixez une grille en acier à la place des grilles polymères modernes.
    • Nous préparons une solution de plâtre à partir d'une partie de ciment et de trois parties de sable. Bien mélanger le mélange avec de l'eau et amener à une consistance uniforme.
    • Jetez le mortier sur la grille et alignez-le de sorte que la surface de l'enduit de ciment de 2 à 3 mm n'atteigne pas le niveau de l'enduit d'origine.
    • Après séchage complet de la couche, nous appliquons un mastic de plâtre de nivellement au même niveau que le reste du mur.

    Si le renforcement a été effectué correctement, les supports seront maintenus fermement pendant une longue période.

    Une fois la surface durcie, vous pouvez procéder aux travaux d'installation.

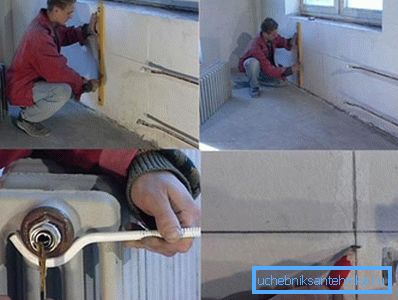

    Les principales étapes de montage des supports

    L'instruction est la suivante:

    • Nous faisons des mesures. Nous mesurons 10 cm à partir du bord inférieur de l'appui de la fenêtre - ceci marquera l'emplacement de la ligne supérieure du radiateur.

    Une distance égale à la distance entre la partie supérieure de la batterie et le centre de l’ouverture technologique latérale supérieure s’éloigne de cette marque. Sur cette étiquette, nous traçons une ligne horizontale.

    Mesurer la batterie en longueur. Nous mesurons la largeur du rebord de la fenêtre et marquons le milieu.

    Nous considérons la distance entre le milieu de la batterie et l’espace entre les sections où le support sera installé. Nous mesurons cette distance sur la ligne précédemment tracée. Cela marquera l'emplacement des crochets.

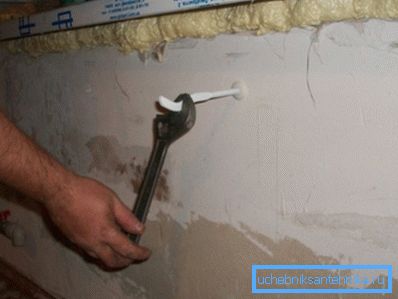

    Visser le support de pivot de radiateur avec une clé à molette
    • Installer le matériel. Percer des trous pour les joints en plastique. Nous enfonçons les joints d'étanchéité dans les trous et fixons les supports.

    Une fois les supports vissés, vous pouvez commencer à monter le radiateur.

    Raisons du montage au sol

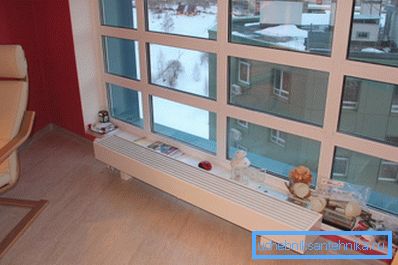

    Radiateur de chauffage et vitrage intégral

    Comme déjà mentionné, le support mural pour radiateur à panneaux ou pour son homologue sectionnel est une solution traditionnelle utilisée depuis longtemps partout. Mais, en plus d'installer le type de mur, il existe une méthode de montage de radiateurs sur le sol.

    La nécessité d'une installation au sol peut être provoquée par la configuration de la batterie elle-même ou par les caractéristiques de vitrage d'un objet de construction. Par exemple, si les fenêtres d'une maison ou d'un appartement moderne sont pleines de murs, une batterie à faible distance centrale est installée.

    Ces appareils de chauffage sont placés sur le sol avec un petit espace requis pour la convection. En conséquence, l'air dans la pièce se réchauffera bien, tandis que le vitrage ne sera pas bloqué par un radiateur massif.

    Une autre raison du montage au sol est la résistance insuffisante du mur. Par exemple, si le mur est vieux et qu’il n’ya aucune possibilité de le renforcer ou si le mur est en cloison sèche ou recouvert d’un revêtement, la batterie devra être posée au sol.

    Quincaillerie pour montage au sol

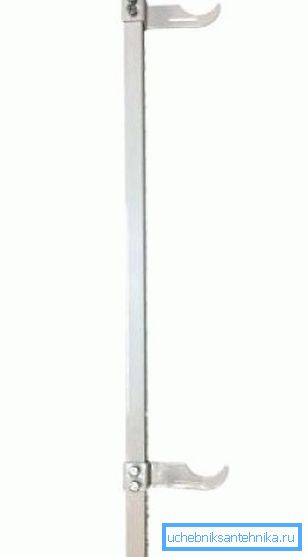

    Porte-piles en fonte

    Plusieurs modifications des supports peuvent être utilisées lors de l’installation du radiateur au sol.

    Conformément à la méthode de fixation, ces appareils sont répartis dans les types suivants:

    • "Chaîne" l’élément de verrouillage principal étant constitué de maillons en acier reliés entre eux.
    Support de type chaîne

    Ce type de fixation au sol fixe l’appareil de chauffage avec une poignée flexible. C'est-à-dire que l'élément de fixation est jeté sur le cavalier entre les sections et fixé dans cette position avec des boulons.

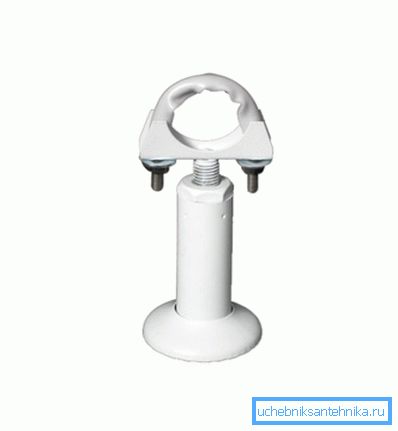

    Support de poignée en forme de U
    • Arc métallique en forme de U il est fixé de la même manière qu'une "chaîne", à la différence qu'au lieu d'un élément de verrouillage flexible, un collier dur est posé sur le cavalier, qui est également boulonné.
    • "Fourchette" C'est une monture verticale, réalisée sous la forme d'une fronde sur laquelle le radiateur est monté.

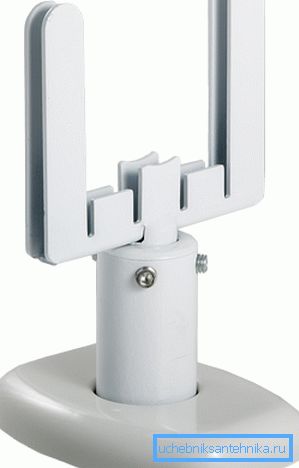

    Porte-fourche

    La fixation de l'appareil de chauffage dans la "fourche" est effectuée en raison de son propre poids.

    Instructions d'installation support de plancher comme suit:

    • Marquez un espace pour les attaches en fonction de la taille et du nombre de sections. Plus le chauffe-eau est grand, plus le nombre de fixations à installer est important.
    • Une fois le marquage terminé, les trous pour les goujons sont percés dans la base en béton. Si le sol est en bois, les supports sont montés sur de longues vis qui sont vissées directement dans les planches.
    • Les supports sont fixés au sol avec des vis.

    Conseil: Si le radiateur est lourd, les supports de plancher peuvent être dupliqués en installant des supports muraux.

    Conclusion

    Maintenant que vous savez ce qu'est un support pour un radiateur à cheville et comment il est utilisé conformément à sa destination, il sera beaucoup plus facile de faire face à l'installation du système de chauffage dans une maison ou un appartement. Plus d'informations utiles que vous pouvez trouver en regardant la vidéo dans cet article.
