Support de sol pour le radiateur: types, dispositif et

Le plus souvent, vous pouvez trouver des piles, des supports muraux fixes. Mais il existe aussi des situations dans lesquelles il est plus fiable d'utiliser des modèles de fixation au sol. À leur sujet et sera discuté dans cet article.

Photo du support de radiateur de sol

Dispositions générales

En règle générale, les radiateurs de chauffage sont suspendus à des crochets fixés au mur. Cette technologie est utilisée dans la plupart des cas d'installation d'un système de chauffage par radiateur. Des batteries fortement fixées pendant des années sont suspendues dans cette position et fonctionnent correctement. Un certain nombre de raisons peuvent vous obliger à utiliser des supports de sol moins courants.

Les raisons du choix des systèmes de fixation au sol

  1. Normes de fiabilité des murs mal assortis. Les exemples incluent:
    • Plaque de plâtre. Les plaques de plâtre ne peuvent tout simplement pas supporter le poids du radiateur.
    • Fenêtres panoramiques. Dans la même vitre, vous ne montez pas les supports, il ne reste donc plus qu'à fixer la batterie au sol.

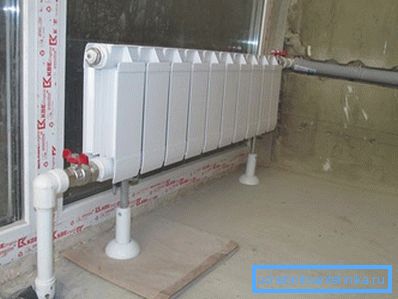

    Les supports de plancher pour radiateurs bimétalliques sont utilisés lorsqu'il est impossible de les fixer au mur
    1. Caractéristiques du plan de conception. Le support de plancher pour radiateurs peut même être un élément de l’intérieur.
    2. Pas de place convenable. Il y a des cas où il n'y a tout simplement pas de place pour poser un équipement de chauffage au mur, puis une solution de rechange consistant à fixer la batterie au sol vient à la rescousse.
    3. La nécessité de renforcer le système de montage pour les produits de grande masse. Pour ce faire, vous pouvez par exemple utiliser des supports de sol pour radiateurs en fonte de grandes tailles.

    Les avantages

    Les aspects positifs suivants sont typiques des fixations considérées:

    • Fixation haute fiabilité. La liaison au sol est dans la plupart des cas plus stable que le montage au mur.

    Astuce: dans le cas de l'installation d'un radiateur de chauffage de dimensions et de poids particulièrement grands, il est recommandé de combiner simultanément les fixations au sol et au mur. Cela donnera une confiance totale dans la stabilité de la structure lourde globale.

    • Instructions d'installation simples. L’aide de spécialistes qualifiés et hautement rémunérés n’est pas nécessaire, tout le travail est facilement effectué de manière indépendante.

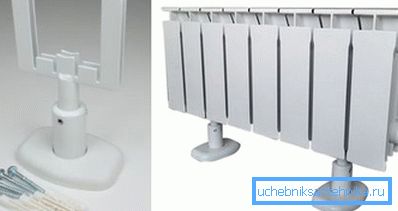

    L'installation de la batterie à l'aide de supports de sol est facile à faire à la main.

    Conseil: si votre appartement ou votre maison présente de fortes chutes à la surface du sol, il est recommandé d’utiliser un support de plancher réglable pour les radiateurs, avec lequel il sera beaucoup plus facile d’aligner la structure horizontale.

    • Prix ​​raisonnable. Une large gamme de modèles vous permettra de choisir le produit avec la valeur la plus appropriée.
    • Apparence esthétique. La doublure décorative en plastique augmente l'attrait des attaches.
    • Aucune exigence en présence d'une surface verticale, ce qui élargit les possibilités en ce qui concerne le choix de l'installation de l'équipement de chauffage.

    Espèces

    Nous pouvons distinguer les options suivantes pour les supports de sol pour radiateurs:

    1. Fixé avec doublure en plastique.

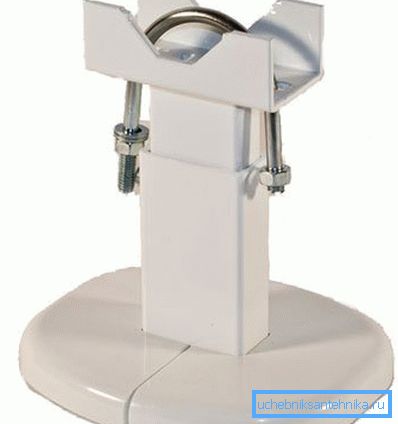

    Attaches à poignée fixe
    1. Réglable, qui peut également être fourni avec une doublure en plastique.

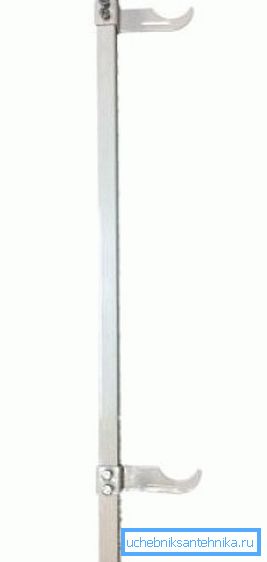

    Support de sol ajustable pour radiateur en aluminium
    1. Modèles combinés.
    2. Spécial avec une largeur de 80-100 mm.
    Échantillon d'une largeur de 80 mm

    Caractéristiques de l'appareil et de l'installation

    Comme vous pouvez le constater, sa conception peut varier en fonction du type de support, mais il convient de souligner les trois éléments principaux:

    La structure

    Dispositif de fixation de radiateur de sol
    Désignation sur la figure Nom d'article
    Un Support universel conçu pour des batteries jusqu'à 90 cm de haut
    B Doublure plastique décorative pour le support de pipe
    Dans Coussin plastique décoratif pour support de talon

    L'assemblée

    Comme nous l'avons déjà noté, il n'est pas difficile d'installer un système de fixation de batterie au sol et le propriétaire peut le faire lui-même. Nous considérons le travail sur l’exemple de l’installation d’un modèle standard réglable pour radiateurs d’une hauteur de 500 à 600 mm:

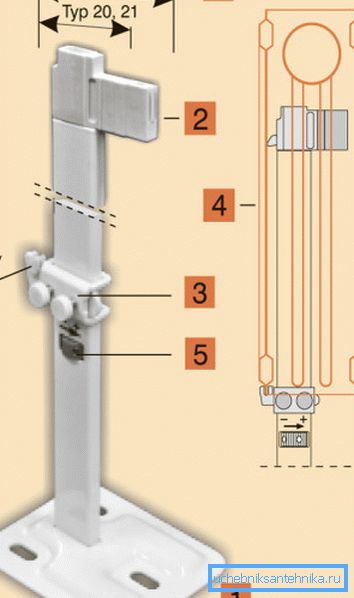

    Schéma d'installation support réglable
    Désignation sur la figure Nom de l'article et description de l'installation
    1 Nous montons la semelle au sol en la fixant solidement
    2 Support en plastique raccourci à la taille requise en fonction des dimensions de la batterie de chauffage
    3 Les vis ajustent la hauteur requise
    4 Installer le radiateur lui-même sans couvercle
    5 Fixez le motif avec le boulon inférieur
    6 Mise en place du bouchon de radiateur

    Mais l’installation du support «Plus» pour les batteries d’une hauteur de 200 à 400 mm a ses propres nuances, auxquelles nous nous familiariserons également:

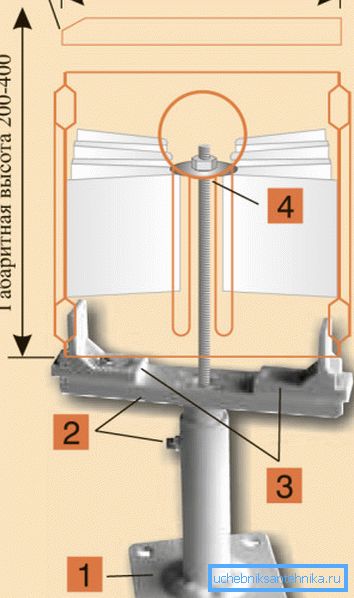

    Schéma d'installation du système de montage “Plus”
    Désignation sur la figure Nom de l'article et description de l'installation
    1 Nous montons la semelle au sol en la fixant solidement
    2 La partie supérieure de la fixation est fixée à une hauteur appropriée par rapport à la partie inférieure.
    3 Nous installons des supports en plastique sur lesquels nous installons ensuite le radiateur lui-même avec le couvercle retiré au préalable
    4 Visser la tige de serrage de la rondelle entre les plaques de convection, en fixant solidement le dessin
    5 Mettre le couvercle en place

    Nous devrions également envisager l'installation de la semelle au sol.

    Le processus est également absolument simple:

    • Nous plaçons le produit à l'endroit où il sera fixé et marquons les futurs trous avec un crayon à travers les trous, puis retirons la semelle sur le côté.
    • De plus, si le sol est en béton, nous prenons une perceuse à percussion avec une perceuse pointue et les sièges sous la cheville.
    Perforateur pour le perçage du béton
    • Insérez les chevilles en plastique dans les trous.
    • Mettez la semelle en place et fixez-la avec des vis. Si le sol est en bois, la fixation à l'aide de vis est effectuée immédiatement.

    Conclusion

    Les supports de plancher pour les radiateurs de chauffage, bien qu'ils soient beaucoup moins souvent utilisés pour leurs homologues muraux, mais dans certains cas, ils ne peuvent tout simplement pas s'en passer. Par exemple, si vous avez des fenêtres panoramiques ou des plaques de plâtre intérieures, le mur ne fonctionnera pas et vous devrez fixer la batterie au sol. Parfois, cette option est mise en œuvre conformément aux plans de conception.

    Batteries sécurisées par des supports de sol

    La vidéo de cet article vous fournira des informations supplémentaires directement liées aux éléments ci-dessus. Choisissez des moyens de réparer les éléments du système de chauffage, en fonction de la situation.
