Système de chauffage à circuit unique - configuration de
Aucun bâtiment résidentiel ne peut fonctionner normalement sans système de climatisation, grâce à quoi les pièces sont confortables pour les personnes à vivre. Température. Il existe un grand nombre de systèmes différents, mais le plus simple et le moins coûteux est un système de chauffage à circuit unique, dont les caractéristiques de conception seront décrites ci-dessous.
Description du schéma
Éléments constitutifs

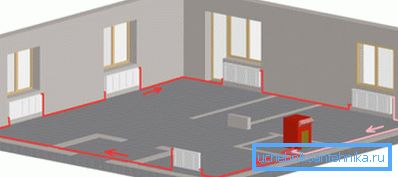

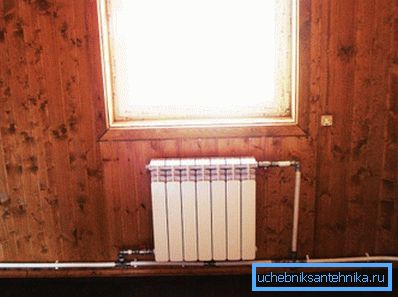

Le chauffage à circuit unique se distingue des autres schémas de tuyauterie par le nombre de lignes utilisées. Dans ce cas, un tuyau alimente les radiateurs en liquide de refroidissement et renvoie le liquide refroidi dans la chaudière.
Conditionnellement, il est divisé en deux sections:
- ligne de livraison;
- ligne de retour (obratka).
Outre les conduites, la composition du système de chauffage considéré comprend les composants suivants:
| Nom | Description |
| Chaudron | Le personnage principal C’est ici que l’énergie thermique reçue de la combustion du carburant est transférée au fluide caloporteur (eau ou antigel). Ensuite, le liquide à travers le tuyau pénètre dans le radiateur, où se produit l’échange secondaire: la chaleur de l’eau à travers les parois des batteries est transférée dans l’air et les objets se trouvant dans la pièce. |
| Radiateurs | Le principal équipement d'échange de chaleur. Ils sont installés dans toutes les pièces devant être chauffées. Sans eux, il serait impossible d'organiser un échange de chaleur efficace, car la superficie des tuyaux ne suffit souvent pas pour chauffer les pièces. |
| Vase d'expansion | Nécessaire pour compenser la pression dans un système de chauffage fermé et le stockage de l’eau, qui augmente en volume lorsqu’elle est chauffée. Il y a ouvert et fermé. Ces derniers sont préférables, car ils empêchent l’évaporation du liquide de refroidissement et peuvent être installés n’importe où dans le système (et pas seulement à son point le plus haut). |
| Les raccords | Cela inclut tous les autres petits détails, mais pas moins importants: vannes d'arrêt, vannes thermiques, robinets Mayevsky, etc. |
Faites attention! Il existe un circuit de chauffage monotube avec circulation naturelle du fluide à travers les tuyaux et forcé. Dans ce dernier cas, un élément indispensable du réseau climatique monté est une pompe de circulation qui transfère le liquide de refroidissement.
Avantages et inconvénients
Le circuit de chauffage décrit fonctionne comme suit: le liquide chauffé devient moins dense et plus léger, il est donc expulsé avec de l'eau froide lourde jusqu'au point le plus élevé du système de chauffage.
Ensuite, en refroidissant, le liquide de refroidissement descend, traversant simultanément tous les radiateurs installés et transmettant la chaleur accumulée à l'air des pièces. Par conséquent, les batteries situées plus près de la chaudière (ou aux étages supérieurs) chauffent mieux. C'est l'une des lacunes les plus graves du chauffage à circuit unique.
Pour compenser la différence de température, les radiateurs situés plus près de l'appareil de chauffage ont une zone d'échangeur de chaleur plus petite, tandis que les plus éloignés sont constitués d'un plus grand nombre de sections individuelles, ce qui augmente leur puissance.
Il y a plusieurs façons d'augmenter l'efficacité d'un système de chauffage à circuit unique:
- Installation d'une pompe de circulation. Dans ce cas, le fluide traverse les appareils de chauffage de manière plus intensive, ce qui augmente l'efficacité de l'ensemble du réseau climatique.
- Emplacement correct des radiateurs. Pour réduire les pertes de chaleur, il est recommandé d'installer les piles le plus près possible de la chaudière dans les pièces les plus chaudes (pièces intérieures avec un minimum de fenêtres), si possible.
Par contre, le chauffage à circuit unique est encore très populaire.
Il est largement utilisé dans la construction individuelle, car il présente de nombreux avantages:
- faible coût d'installation - pour l'installation, il est nécessaire d'acheter un minimum de tuyaux et autres raccords, les coûts pour les services des équipes d'installation sont également réduits;
- aspect plus esthétique - comme il n'y a qu'un seul tuyau, il est plus facile de le cacher, de le déguiser ou de le bétonner dans le mur (sol);
- la possibilité de sélectionner le débit d'eau chaude - l'inclusion de ceux-ci ou d'autres circuits à l'aide de vannes manuelles ou automatiques;
- la possibilité de poser des canalisations sous les portes intérieures.
Faites attention! La disposition exacte des conduites dépend de la disposition de la maison. Il est nécessaire de choisir des endroits garantissant une perte de chaleur minimale.
Rappelez-vous qu’un écoulement liquide efficace de manière naturelle ne peut être organisé dans de tels cas:
- la superficie totale de la maison dépasse 200 mètres carrés;
- la longueur du contour est supérieure à 30 mètres;
- plus de 10 radiateurs de chauffage sont raccordés à un circuit de chauffage.

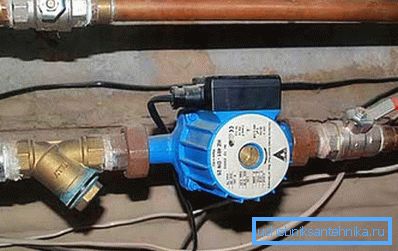

Dans ce cas, vous devez toujours installer une pompe de circulation ou acheter une chaudière déjà équipée.
Calcul thermique
Le confort dans les chambres dépend non seulement de la disposition des joints, mais également de la quantité d’énergie thermique que les batteries donnent à l’air dans les chambres. Par conséquent, afin de ne pas geler en hiver, vous devez effectuer le calcul thermique correct. En passant, cela est également indiqué par les instructions inscrites dans le SNIP actuel.
Grâce au bon calcul, vous pouvez choisir:
- la chaudière de la puissance nécessaire - les faibles ne pourront pas chauffer la maison, les puissants brûleront en vain des ressources énergétiques coûteuses;
- radiateurs de la zone requise - cela contribuera à réduire considérablement le coût de leur achat.
Les calculs peuvent être effectués indépendamment (à l'aide d'un programme informatique spécial) ou contacter un bureau d'ingénieurs spécialisé. La deuxième option est plus coûteuse, mais vous serez donc sûr de l'exactitude des données qui vous sont fournies.

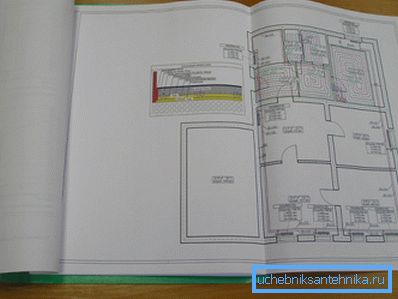

De plus, les ingénieurs de cette organisation prépareront le schéma des circuits de chauffage, dessiné sur le plan fourni de votre maison (appartement). Cela facilitera grandement l'installation et aidera à acheter la bonne quantité de matériaux.
Variétés de schémas à circuit unique

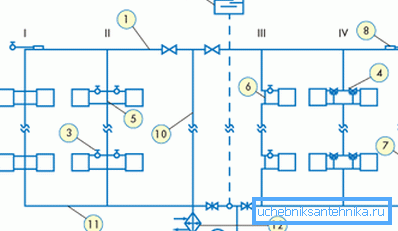

Système de câblage vertical
Dans ce cas, le caloporteur chauffé par la chaudière monte le long de la colonne montante installée verticalement jusqu'au point le plus élevé du réseau de chauffage (jusqu'au grenier ou sous le plafond de l'étage supérieur), d'où il s'écoule ensuite, chauffant les batteries situées à chaque étage.
Les caractéristiques de la conception et du fonctionnement des circuits de chauffage verticaux sont les suivantes:
- le mouvement du liquide de refroidissement peut être fourni de manière naturelle, sans l'utilisation d'appareils électriques;
- tous les tronçons de conduite doivent être posés légèrement vers la chaudière afin d’accroître l’intensité de la circulation de l’eau et d’éviter la formation de bouchons d’air;
- les tuyaux sont difficiles à cacher dans les murs, car dans ce cas, vous pouvez difficilement garder la pente;
- le système fonctionne de manière totalement autonome, de sorte que même en cas de coupure de courant d'urgence, vous ne serez pas laissé sans chaleur.

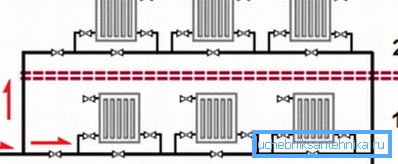

Avec système de câblage horizontal
Ici, la colonne montante verticale n'est pas montée. Le pipeline principal est conduit sur le sol ou en dessous. Si vous décidez de dissimuler les tuyaux dans la chape en béton, prenez soin de leur isolation thermique, sinon vous ne pourrez pas éviter une perte de chaleur assez importante.
De plus, il est souhaitable dans ce cas d’observer le biais:
- premièrement, le réseau de chauffage pourra fonctionner (bien que moins efficacement) en cas de panne de courant;
- Deuxièmement, lors du remplissage de tuyaux avec du liquide, vous éviterez la formation de tubes à air.
Manières de connecter des radiateurs
Ici, nous ne prendrons pas en compte les conceptions individuelles de la batterie ni les options d’emplacement pour les tuyaux (bas, latéral, etc.). Laissez-nous seulement sur les pipes eye-liner. Toutes les options d’amarrage des radiateurs sont présentées dans le tableau.
| Voir | Description |
| Flux à travers | Dans ce cas, le circuit de chauffage est connecté à l'entrée et à la sortie de la batterie. L'eau circule dans chaque radiateur installé dans le système, car il n'y a tout simplement pas d'autre moyen, une telle connexion ne permet pas de régler l'intensité du travail des appareils de chauffage. De plus, en cas de fuite des appareils de chauffage, il est nécessaire d'arrêter complètement le système de chauffage et de vidanger le liquide de refroidissement. |
| Fermeture | Ici, l'entrée et la sortie de la batterie sont également connectées à la section de dérivation de la conduite (appelée «dérivation»). Il est nécessaire de prendre une pièce dont le diamètre est légèrement inférieur au circuit d'alimentation principal L'eau entrant dans la batterie est divisée en deux flux: dans la batterie et dans la dérivation. En installant une vanne thermique à l’entrée, ainsi qu’à la sortie et aux vannes de dérivation, vous pouvez facilement régler la température dans les pièces et remplacer les piles sans interrompre le fonctionnement du chauffage général. |
Installation de système de chauffage à circuit unique
La construction d'un réseau climatique avec un pipeline est effectuée dans l'ordre suivant:

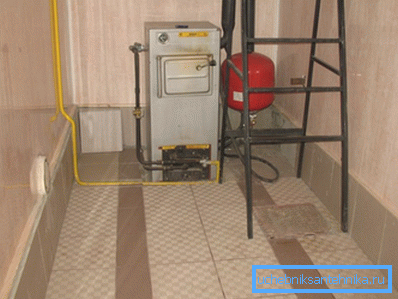

- La chaudière est installée. Pour des raisons évidentes, il convient de le monter au point le plus bas du système. Plus la différence de hauteur entre le radiateur et le chauffage est grande, meilleur sera l'échange de chaleur dans le système.
Si vous n'avez pas la possibilité d'installer l'unité au sous-sol, vous devez l'équiper d'une fosse en béton et recouverte de carreaux de céramique.
Faites attention! Si vous décidez de créer un système à circulation forcée, vous ne pourrez pas recourir à de telles astuces. Cependant, en plaçant le chauffage de la manière décrite ci-dessus, vous rendrez le système de chauffage plus indépendant des réseaux de distribution.

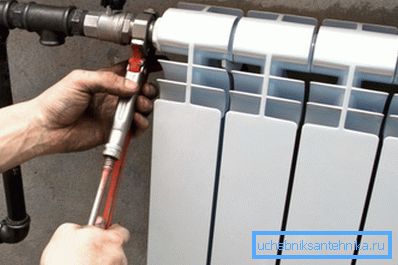

- Radiateurs montés. Ici, vous devez respecter scrupuleusement l’horizontale et la verticale, sinon les batteries accumuleront des dépôts de minéraux qui obstrueront tôt ou tard tous les canaux. Pour cette raison, vous devrez nettoyer ou changer de périphérique.
Vous devez également garder la distance entre la batterie et les éléments structurels du bâtiment. La violation de la technologie de suspension de la batterie entraînera une mauvaise circulation de l'air autour d'elle. Cela affectera les performances du périphérique.
- Installation de pipeline. Ici, vous devez décider du matériau des tuyaux. Le réseau climatique le plus courant de pièces en polymère, cependant, si une partie du système est une chaudière à combustible solide, il est préférable de préférer l’acier. L'unité ci-dessus chauffe le liquide de refroidissement à une température supérieure à 95 degrés Celsius, ce qui est très nocif pour les tuyaux en plastique.
- Installation d'éléments supplémentaires. Des pompes électriques, des équipements de contrôle et de régulation, un vase d'expansion, des vannes d'air, etc. sont montés.

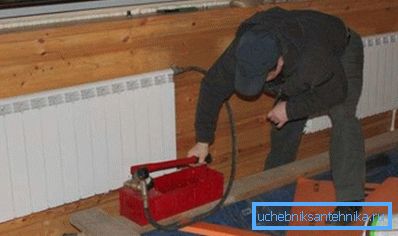

- Dernière phase de travail - test de pression. Pour sa mise en œuvre, il est préférable d'inviter un travailleur qualifié avec un dispositif pneumatique spécial.
Conclusion
Le système de chauffage à circuit unique est un moyen peu coûteux et efficace de fournir de la chaleur aux petites maisons et aux appartements. Cependant, si vous possédez un penthouse ou un immense domaine en dehors de la ville, il est préférable de choisir d'autres options.
Vous pouvez en apprendre davantage à leur sujet en lisant la vidéo dans ce document.
