Système de chauffage à circulation naturelle d'une maison

Dans les années 80 du siècle dernier, les experts ont déclaré que le système de chauffage par gravité était devenu obsolète. Cependant, ce n'était pas le cas.

Les appareils à pompe de chauffage forcé en augmentent considérablement le coût, outre qu'ils dépendent de l'électricité. Par conséquent, à notre époque, une partie des propriétaires d'un tel chauffage refuse.

Faites attention! La conception gravitationnelle du système de chauffage est la plus simple et la moins chère. Il a ses inconvénients, dont le principal est la limite globale. En raison de la faible inertie, un tel réseau ne convient que pour les bâtiments jusqu’à 100 m 2.

Dans cet article, nous allons parler de ce qu’est un système de chauffage à circulation naturelle, qui présente des avantages et des inconvénients.

Quel est un tel chauffage

Il existe deux types de systèmes de chauffage:

• système avec un écoulement naturel de liquide de refroidissement (gravité, gravité);
• analogique avec circulation forcée (pompage).

Ces réseaux et d’autres peuvent être à un ou deux canaux.

Le liquide de refroidissement dans les deux cas sont:

• eau ordinaire;
• antigel (liquide non congelant)
• huile technique.

Faites attention! Si vous prévoyez d’utiliser de l’antigel, vérifiez sa compatibilité avec le matériau des joints d’étanchéité des batteries de chauffage. Dans de tels réseaux, l’instruction ne recommande pas l’utilisation de radiateurs en aluminium.

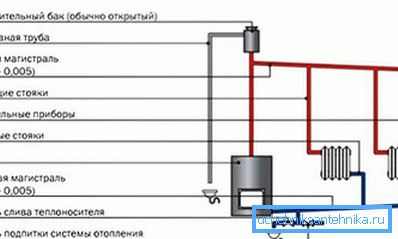

Modèle de circulation naturelle

Le chauffage automatique présente plusieurs inconvénients:

• c'est moralement obsolète;
• a une faible productivité;
• le réseau est encombrant;

• elle a un coût d'installation relativement élevé;
• il n'est pas possible de régler séparément la température dans chacune des batteries.

Cependant, il est indispensable dans les bâtiments sans électricité car, équipé d'une chaudière à combustible solide, il est capable de fonctionner de manière autonome.

1. Le principe de fonctionnement d'un tel système est la formation de la différence de température du fluide caloporteur lors de son écoulement à partir de la chaudière et de l'entrée.
2. En raison des différences de densité du caloporteur lors de la variation de température, celui-ci se déplace dans le système par gravité, sans utiliser de pompe. En d’autres termes, la substance chaude monte, son flux déjà refroidi prend sa place à partir de la ligne de retour.
3. En circulant dans les batteries en série, le caloporteur perd sa température et transmet de l'énergie thermique aux locaux. De retour à la chaudière, il se réchauffe à nouveau et tout se répète.

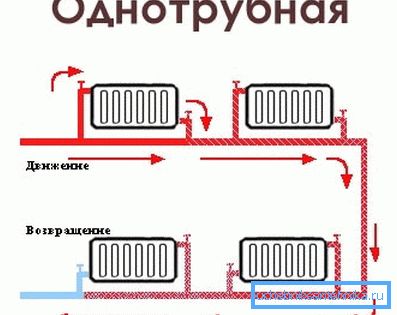

Chauffage monotube constant

1. Pour qu'un tel réseau fonctionne, une condition préalable est suffisante.. Ce doit être au moins un pouce. Cela concerne principalement la colonne montante principale. De plus, la pente des tuyaux du système doit être d'au moins 1 cm par 1 mètre courant.
2. Autre condition - la zone d’admission du caloporteur à partir de la colonne montante doit être située au-dessus de la batterie supérieure.. Dans le même temps, la chaudière de chauffage doit être placée sous le radiateur le plus bas.
3. Le volume de caloporteur dans de tels systèmes, avec la même surface desservie, est relativement grand (3 fois plus, en moyenne, que dans les analogues obligatoires) et dépend de la section des tuyaux et de la longueur du réseau.

Une grande quantité d'eau dans les tuyaux augmente l'inertie du système.

1. C'est un avantage du système: lorsque la chaudière cesse de fonctionner, la chaleur dans le réseau dure encore pendant un certain temps.
2. Le circuit de chauffage à circulation naturelle implique que le flux successif de caloporteur à travers la batterie entraîne son refroidissement.
3. Ainsi, ces chauffages, situés au début du système, le sont plus que leurs homologues installés à la fin du réseau.
4. Il convient de noter qu'il n'est pas possible de régler le niveau de chauffage des batteries dans un tel schéma.

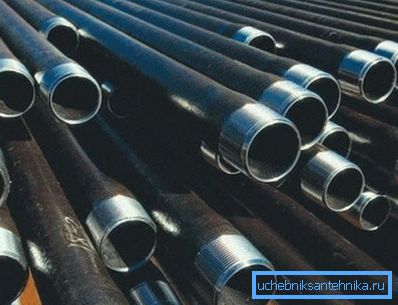

Faites attention! Une caractéristique importante d'un tel système est sa sensibilité au matériau utilisé pour les tuyaux et les raccords. Montant le réseau de vos propres mains, veuillez noter qu’ils doivent être en métal. Les tuyaux en plastique ne pourront pas résister à la température résultant de la surchauffe de l'eau dans la chaudière.

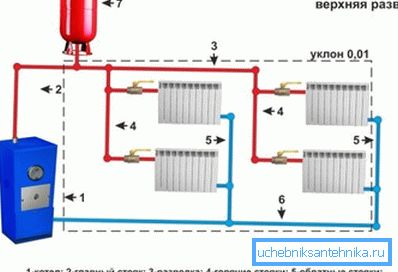

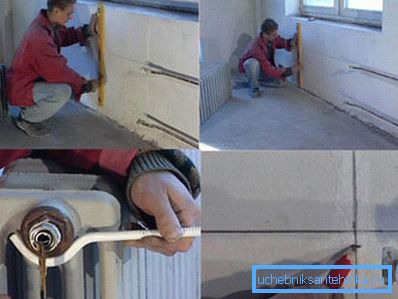

1. Le résultat de telles restrictions est un faible niveau d'efficacité de chauffage, une installation coûteuse (si le système est employé par des travailleurs salariés), une esthétique du réseau, en raison de la grande section transversale des tuyaux.
2. Les circuits de chauffage à circulation naturelle comportent obligatoirement un vase d'expansion ouvert. Il devrait être placé tout en haut du réseau. Ce réservoir doit contenir au moins un dixième de toute l'eau du système.
3. L'ouverture du réservoir implique que le système doit nécessairement être en contact permanent avec la pression de l'atmosphère.

Connexion parallèle de la batterie

1. Le système de chauffage de l'eau avec circulation naturelle peut être parallèle à un tuyau. Il devient alors possible de réguler le débit de liquide de refroidissement dans certains radiateurs. (Voir aussi l'article Système de chauffage monotube: caractéristiques.)
2. Il convient de noter que dans ce cas, il sera possible d'installer des thermostats uniquement pour chaque seconde batterie parallèle.
3. Il est strictement interdit de bloquer un écoulement d’eau dans le réseau en raison de sa surchauffe.

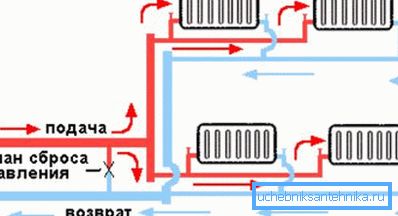

Il existe également une version à deux tubes de connexion parallèle (horizontale) des batteries lors de la circulation naturelle du liquide de refroidissement. Dans ce document, la température des radiateurs ne dépend pas tellement de leur emplacement. Il est possible de régler les piles individuelles.

Conclusion

Le système de chauffage par gravité présente à la fois des inconvénients et des avantages. Cependant, dans certains cas décrits ci-dessus, il s’agit du choix optimal du système de chauffage d’une maison privée. La vidéo publiée dans l'article continuera son thème.
