Système de chauffage à collecteurs - le choix idéal pour une

Même au stade de la planification du système de chauffage, il est nécessaire de choisir entre plusieurs méthodes complètement différentes d'alimentation en réfrigérant des radiateurs de chauffage. Si le budget n'est pas un point faible, le système de collecte serait une option idéale et, en termes de paramètres tels que la facilité d'utilisation et la durabilité, il est supérieur aux systèmes analogiques.

Comparaison de collecteur et d'autres types de câblage

Vous pouvez choisir l’une des 3 méthodes courantes de distribution des tuyaux:

• chauffage par tuyau unique - idéal pour chauffer une petite maison privée. Dans ce cas, tous les radiateurs sont connectés en série, ce qui signifie que la dernière batterie de la chaîne fonctionne moins efficacement que la première. Mais le coût d'un tel régime est minime;

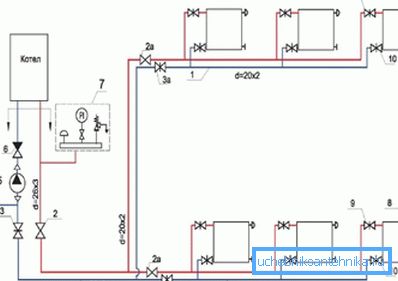

• avec chauffage à 2 tubes, le schéma de câblage peut être représenté par 2 circuits en parallèle, l'un distribue le liquide de refroidissement chaud aux appareils de chauffage, le second achemine le liquide de refroidissement refroidi à la chaudière. Cette méthode de chauffage peut être considérée comme la plus courante.

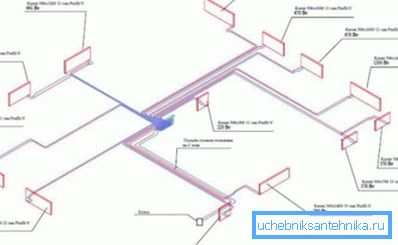

• Le câblage du collecteur diffère des analogues répertoriés en ce que chaque radiateur est alimenté individuellement en liquide de refroidissement. C'est-à-dire qu'un collecteur est installé dans la pièce (sur son appareil - plus tard dans l'article), et à partir de celui-ci, à chaque batterie, il y a un tuyau d'alimentation et de décharge. Cela affecte le coût et la complexité de l'installation, mais tout le travail peut toujours être effectué de vos propres mains.

Bien entendu, ce n’est pas le meilleur effet sur le coût des travaux d’installation et des matériaux. Dans ce cas, la longueur totale des tuyaux sera maximale et le collecteur coûte également de l'argent (surtout si le modèle choisi n'est pas le dernier fabricant avec thermostats).

Forces et faiblesses du chauffage des capteurs

Il n'y a pas de solutions idéales dans la nature, l'utilisation d'un circuit de chauffage à collecteur ne fait pas exception.

Les avantages d'un système de chauffage à capteurs comprennent:

• flexibilité du système de chauffage - directement sur la coquille Saint-Jacques, vous pouvez installer des thermostats permettant de réguler la température dans un seul radiateur;

Faites attention! Si nécessaire, vous pouvez simplement éteindre la batterie. Le reste du système de chauffage fonctionnera normalement.

• chaque radiateur étant alimenté individuellement en liquide de refroidissement, il est possible d’utiliser un tuyau de petite section;
• Si vous le souhaitez, vous pouvez facilement utiliser un système de chauffage combiné. Autrement dit, divisez-le en 2 circuits avec des températures de fonctionnement différentes ou utilisez un type différent de liquide de refroidissement dans chacun des circuits. Pour une telle solution, vous aurez besoin d'une aiguille hydraulique.

Il y a la disposition du collecteur et les points faibles:

• L'augmentation du prix a déjà été mentionnée. De plus, si nécessaire, les réparations peuvent être difficiles, car les tuyaux de chauffage sont dissimulés directement sous le sol (souvent, ils sont simplement remplis d'un coupleur);
• les tuyaux avec une telle disposition ne peuvent pas être posés le long des murs. Plus précisément, d’un point de vue technique, cela peut être fait, mais alors près de la moitié du mur sera fermé par des tuyaux - un ajout douteux à l’intérieur;

• La distribution du collecteur du chauffage avec des tuyaux de petit diamètre nécessitera une pompe de circulation plus puissante, car la résistance hydraulique augmentera;
• Il est impossible d'appeler un tel système de chauffage de manière totalement autonome - dans tous les cas, l'électricité sera nécessaire - pour faire fonctionner la pompe. La pression naturelle ne suffit pas pour faire circuler le liquide de refroidissement.

Dispositif et principe de fonctionnement du système de chauffage à collecteur

Selon ce schéma, il est possible d’organiser non seulement le chauffage à l’aide de radiateurs, mais également, par exemple, d’organiser un «sol chaud» dans la pièce, c’est-à-dire de ne plus avoir de piles. Mais en général, le système de chauffage reste inchangé et fonctionne sur le même principe.

Types de collectionneurs

Les collecteurs peuvent être utilisés pour:

• organisation du chauffage traditionnel (à l'aide de radiateurs). Il est possible de combiner des radiateurs en groupes de 2-3 pièces pour économiser les tuyaux et faciliter l'installation.
• chauffage sur le principe du sol "chaud";
• pour séparer un circuit à 2 ou plus. Dans ce cas, la chaudière sert de source d’énergie pour les deux circuits, mais la température du liquide de refroidissement qu’ils contiennent peut être très différente (ils peuvent même utiliser différents types de liquide de refroidissement).

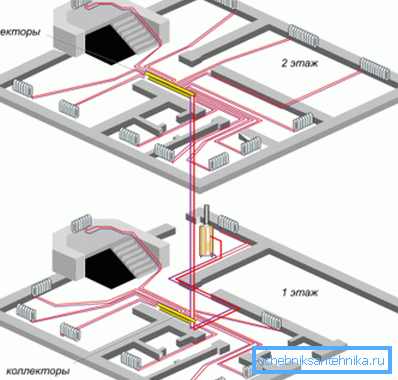

Le système de chauffage avec capteurs utilisant un «sol chaud» se caractérise par une résistance accrue. Par conséquent, une pompe de circulation supplémentaire peut être nécessaire pour le système de chauffage. Il est préférable de placer le casier collecteur au centre de la maison. Avec cet agencement, la longueur des tuyaux permettant de chauffer différentes pièces sera à peu près la même.

Un autre élément essentiel dans un tel schéma sera une unité de mélange dans laquelle la température du liquide de refroidissement baissera. À la sortie de la chaudière, l’eau chauffe à environ 90 ° C et dans les systèmes de chauffage par le sol, la température du caloporteur doit être d’environ 40 ° C.

Éléments du système de chauffage du collecteur

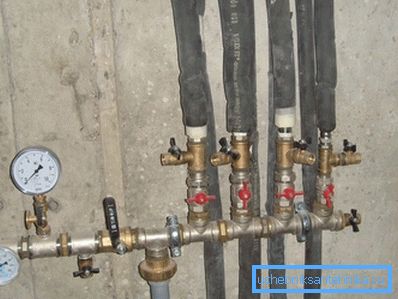

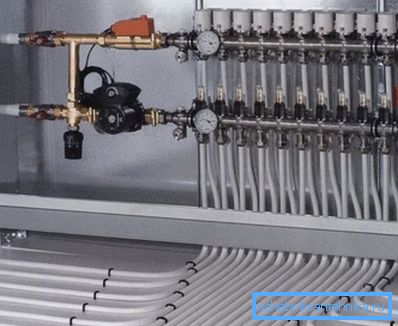

En règle générale, tous les éléments sont cachés dans un petit casier séparé, situé dans un endroit peu visible près du mur. Les tuyaux passent sous le sol, de sorte que l’intérieur de la pièce ne soit pas dérangé.

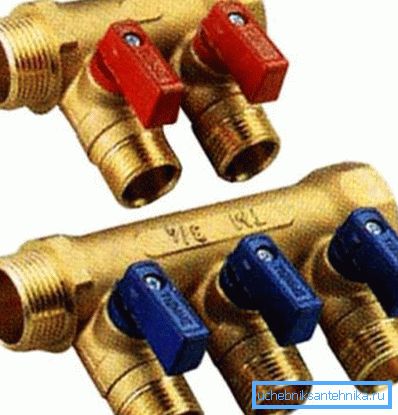

L'élément principal est un peigne (nécessaire en quantité de 2 pièces). Extérieurement, le peigne (ou peigne) ressemble à une simple section de tuyau sur laquelle plusieurs robinets sont soudés (dans les modèles d’achat, le nombre de robinets est généralement compris entre 2 et 12).

Faites attention! Si nécessaire, les peignes achetés peuvent être connectés les uns aux autres. Vous pouvez donc créer un peigne pour n’importe quel nombre de sorties / entrées.

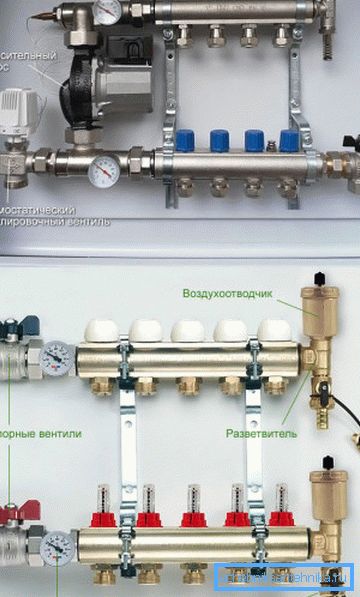

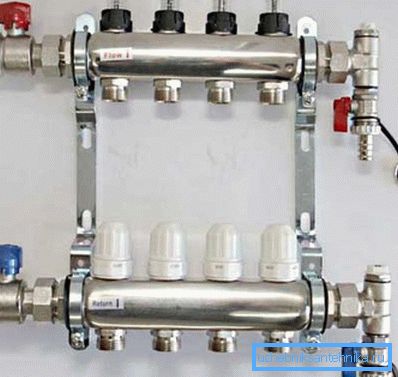

En règle générale, les systèmes de chauffage à collecteur sont équipés de débitmètres et de thermostats. Par rapport au coût total, le coût de ces appareils n’est pas très élevé. Les coquilles Saint-Jacques achetées sont équipées en usine de dispositifs de thermorégulation et de mesure du débit d'eau. Il vous suffit donc de sélectionner le modèle approprié.

Les débitmètres sont installés sur le peigne d’alimentation, car celui-ci doit être équipé de vannes d’air afin de purger l’air. Il est utile pour éliminer l’air du système de chauffage. Sur le peigne, qui reçoit le liquide de refroidissement refroidi, des thermostats sont installés

Caractéristiques du travail et l'emplacement des éléments individuels

Le caloporteur chauffé par la chaudière pénètre dans le peigne du tuyau d'alimentation principal et pénètre dans les radiateurs par des tuyaux individuels. Afin d’assurer le même chauffage de tous les appareils de chauffage, il est recommandé d’utiliser des tuyaux de même longueur et de même diamètre. Ensuite, le liquide de refroidissement refroidi passe dans le tuyau de refoulement vers le deuxième peigne du collecteur et retourne dans la chaudière.

Le thermostat installé contrôle la température de l'eau et, si nécessaire, augmente / diminue le courant de liquide de refroidissement traversant le radiateur, ce qui permet de réguler la température de la pièce.

Le chauffage du collecteur ne fonctionnera de manière stable que sous certaines conditions:

• Il est nécessaire d'installer un vase d'expansion, cela compensera l'augmentation du volume de liquide de refroidissement pendant le chauffage.

Faites attention! Le volume minimum du vase d'expansion doit être égal à 10% du volume de liquide de refroidissement dans le système de chauffage.

• la pompe de circulation est située sur le retour;
• La section de conduite devant la pompe de circulation constitue le lieu optimal pour le vase d'expansion.

Installation de chauffage par collecteur

De manière classique, l’ensemble du processus d’installation peut être divisé en 3 étapes: pose et fixation des tuyaux sur le sol de la pièce, installation d’un collecteur et connexion des tuyaux aux peignes.

Les instructions pour effectuer un travail ressemblent à ceci:

• la base est préparée en premier - le béton est nettoyé et nivelé;
• ensuite, une couche d'imperméabilisation est étalée et un ruban adhésif est collé le long du périmètre de la pièce, ce qui lisse la dilatation de la chape en béton;

Faites attention! Si le sol de la pièce est en bois, les tuyaux peuvent être simplement placés sous les planches, ce qui facilitera grandement le travail.

• suit ensuite une couche d'imperméabilisation;

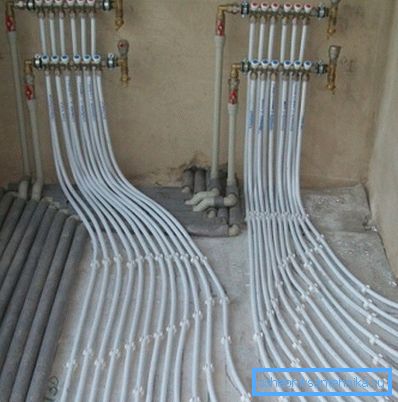

• on y pose la gaze métallique habituelle et on y fixe les tuyaux avec du fil ou des clips spéciaux. Lorsque vous attachez des tuyaux au treillis métallique, laissez un petit espace;

• suit ensuite le remplissage du sol. Avec cette méthode de pose des tuyaux, lors du transport du liquide de refroidissement vers le radiateur, ils travailleront partiellement sur le chauffage au sol dans la pièce.

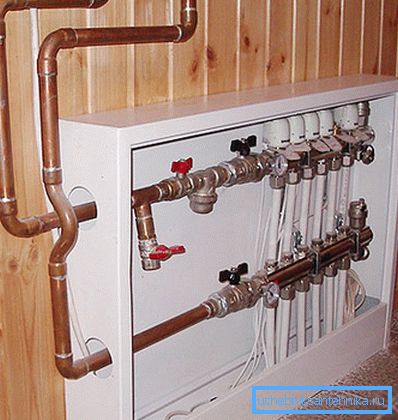

En ce qui concerne l'armoire de collecte, vous pouvez choisir entre des modèles muraux ou au sol, ainsi que des options encastrées dans le mur pour une maison privée. En principe, cela n'affecte en aucune manière l'efficacité du chauffage, il faut donc choisir en fonction de la commodité de l'accès aux peignes collecteurs.

Sous le modèle des casiers encastrés dans le mur, il est souhaitable de ménager une niche lors de la conception de la maison. Indépendamment du type, le casier doit également être fixé au mur à l'aide d'ancrages ou de vis autotaraudeuses (dans une maison en bois); pour cela, des yeux spéciaux sont fournis dans la conception du casier.

Peigne collecteur

Il est facile de sélectionner un peigne approprié pour le chauffage du collecteur. L'appareil est simple, vous devez donc porter une attention particulière au matériel de l'affaire.

Les appareils achetés peuvent être:

• avec le boîtier en acier et les branches;
• avec boîtier en fonte;
• avec boîtier en plastique.

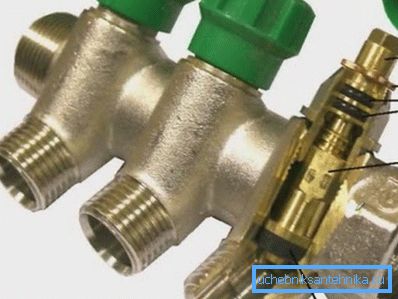

La préférence doit être donnée aux matrices moulées, même en cas de chute de pression importante, le boîtier ne laissera pas couler. En ce qui concerne le raccordement des tuyaux d'alimentation et de retour, même dans les modèles les plus simples, les sorties sont filetées, ce qui simplifie grandement l'installation.

Le chauffage du collecteur peut être organisé sans peignes achetés, 2 options sont possibles:

• avec l'utilisation de la soudure - du point de vue de l'économie est une option très controversée. Premièrement, tout le monde ne sait pas travailler avec une machine à souder et deuxièmement, la qualité du joint ne peut être garantie. En cas de fuite incomplète garantie. De plus, il est nécessaire d’acheter les renforts manquants. En conséquence, les économies réalisées seront rares;

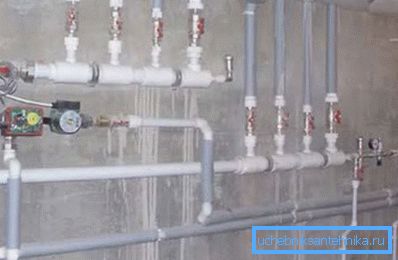

• Eh bien, l'option la plus économique est celle du pipeline de PP. Dans ce cas, le peigne ressemble à une série de tés connectés en série avec une fiche à la fin. Parmi les outils, vous n'avez besoin que d'un appareil pour souder un pipeline PP. Un tel collecteur présentera toutes les faiblesses du pipeline en polypropylène, en particulier la diminution de la résistance du liquide de refroidissement à haute température.

Résumant

Le système de chauffage du capteur peut être qualifié d’idéal en termes d’efficacité. L'approvisionnement indépendant en liquide de refroidissement de chaque radiateur vous permet d'obtenir le microclimat idéal dans chaque pièce de la maison. Gros, comparé aux systèmes de chauffage traditionnels, le coût freine quelque peu la popularité croissante de ce type de chauffage domestique, mais si le budget le permet, le chauffage utilisant un système de capteurs est idéal.

La vidéo se concentre sur la conception du peigne.
