Système de chauffage à deux tuyaux: options de mise en

Comment est le système de chauffage à deux tuyaux d'une maison privée ou d'un immeuble d'appartements? Par quels signes peut-on classer des systèmes similaires? Quels problèmes peuvent survenir lors de la mise en œuvre de ce schéma et comment les résoudre? Voyons le comprendre.

C'est quoi

Commençons par une description des principes généraux du système de chauffage.

Le chauffage des appareils de chauffage est assuré par la circulation du liquide de refroidissement qui les traverse (eau de procédé, antigel, éthylène glycol, etc.). Pour la circulation, un différentiel créé entre l'entrée et la sortie de l'appareil est nécessaire.

Ce différentiel peut être fourni de plusieurs manières:

• En se connectant via l’ascenseur à la conduite de chauffage, la différence de pression entre 2 et 3 kgf / cm2 est maintenue entre les lignes d’alimentation et de retour.

Nuance: après l'élévateur, la différence entre le mélange et le flux de retour est beaucoup moins importante - 0,2 - 0,3 kgf / cm2. Dépasser cette valeur rendrait la circulation excessivement rapide. Les conséquences sont le bruit dans les tuyaux et la température excessive de la canalisation de retour.

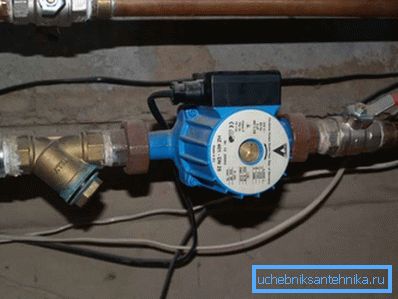

• La pompe de circulation.

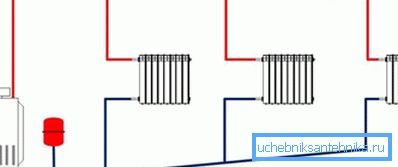

• La différence de densité de liquide de refroidissement chaud et froid dans les systèmes dits de gravité (gravité).

Il est évident que dans tous les cas, il est nécessaire de s'assurer que chaque appareil de chauffage est connecté au système commun avec deux connexions. Cela peut être fait de plusieurs manières fondamentalement différentes.

C'est curieux: dans les immeubles à plusieurs appartements, les systèmes de raccordement de radiateurs mixtes prévalent. La présence d’alimentation et de retour dédiés du système de chauffage crée un double tuyau; dans le même temps, dans la colonne montante, les batteries sont souvent combinées en série.

Classification

Le système de chauffage à deux tuyaux, quant à lui, peut être classé selon plusieurs caractéristiques supplémentaires.

Orientation

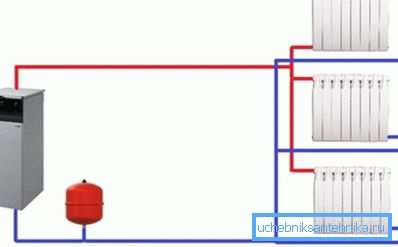

Le schéma vertical est appliqué uniquement dans les immeubles de grande hauteur. Chaque radiateur est un pont entre les colonnes montantes d’alimentation et de retour qui passent à proximité.

Le schéma horizontal peut être utilisé à la fois dans les immeubles à appartements (l'exemple de la mise en bouteille à deux fois été mentionné dans le paragraphe ci-dessus) et dans les cottages.

Passage et impasses

Dans le schéma suivant, le liquide de refroidissement dans le flux et le flux de retour se déplace le long de la bague dans une direction; impasse - dans des directions opposées. Le système sans issue est en demande là où les portes ou les fenêtres panoramiques rendent difficile l’installation d’un anneau complet de tuyaux.

Embouteillage inférieur et supérieur

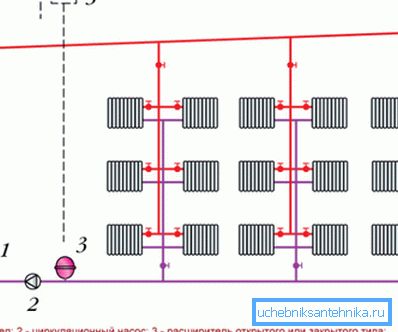

Jusque vers les années 70 du siècle dernier, les maisons à haute capacité d’embouteillage prédominaient sur le territoire de l’URSS: à partir de l’assemblage des ascenseurs, le pipeline d’approvisionnement se dirigeait vers le grenier; de là, le liquide de refroidissement par les colonnes montantes est entré dans la ligne de retour située au sous-sol.

L'utilisation d'un tel schéma a plusieurs implications pratiques:

• Le grenier, bon gré mal gré, était chauffé et avait des dimensions suffisantes pour l’entretien et la réparation des vannes.
• Lors de la réparation, chaque colonne de chauffage devait être éteinte en deux points: au sous-sol et au grenier.
• Lorsque vous démarrez un système tombé (tant sur les colonnes montantes que sur les colonnes montantes), vous devez purger l'air de celui-ci. À cette fin, le distributeur d’aliments a été monté avec une légère pente et, à son sommet, un vase d’expansion a été installé avec une benne basculante. En conséquence, le lancement de la maison a été accompagné d'une visite au grenier.

À propos: dans certains cas, le tombereau était toujours amené au sous-sol par tous les étages. Avec une petite section d'évacuation, l'air a été expulsé à travers celui-ci au niveau du flux d'eau.

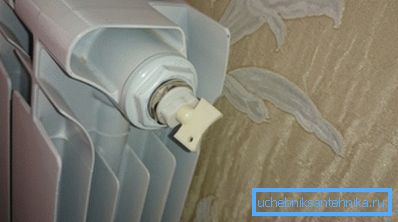

Avec l'avènement des toits plats et le développement de la construction de maisons à panneaux, la partie supérieure de la bouteille a été presque évincée par les plus basses: l'offre et le retour ont été acheminés au sous-sol. Les risers ont commencé à se connecter par paires dans les appartements de l'étage supérieur. Après une réinitialisation, chacun doit retirer le sas; à cette fin, des robinets Mayevsky ou des vannes ordinaires sont installés dans les appartements des étages supérieurs.

Veuillez noter que le système avec une mise en bouteille plus basse est plus vulnérable aux accidents pendant la saison froide. La décharge d'air (surtout en l'absence d'accès à tous les conduits d'air) prend beaucoup de temps; à basses températures, il n'est pas rare que certaines des colonnes montantes gèlent.

Les mérites

Quoi, en fait, un bon système de chauffage 2 x tuyaux?

Son principal avantage est qu'il permet une température plus ou moins constante des appareils de chauffage dans tout le bâtiment.

Avec un système de chauffage monotube, les connexions de la batterie au début de la bague de remplissage unique auront une température de départ (typiquement 70-75 ° C). à la fin - la température du retour (50 C). Ici, chaque radiateur recevra du liquide de refroidissement à une température légèrement différente de celle fournie par la chaudière d'alimentation ou l'ensemble élévateur après l'unité de mélange (élévateur).

En outre, dans le cas d’une grande maison dotée d’un nombre élevé de batteries, un système de chauffage à 2 tubes n’est tout simplement pas une alternative: aucune configuration en anneau monotube ne couvre toutes les pièces d’un immeuble de 80 appartements.

Avertissement d'objections: oui, le schéma de collecteur peut plus que remplacer le système à deux tubes. Cependant, le prix de sa mise en œuvre sera dix fois plus élevé en raison de la consommation énorme de tuyaux; De plus, une grande longueur totale des connexions signifiera une perte de chaleur importante non ciblée.

Des problèmes

Sans eux aussi, pas fait.

Les dépenses

Évidemment, à diamètre égal, deux tuyaux coûteront toujours plus cher qu’un seul. Avec une petite surface d'un bâtiment chauffé, les avantages obtenus ne compenseront pas cette différence: il est plus facile de compenser la variation de température en augmentant le nombre de sections de radiateur à l'extrémité d'un seul anneau de tuyau.

Équilibrage

Le système de chauffage à deux tuyaux de la maison doit être équilibré.

Qu'est ce que c'est

Pour commencer, décrivons l’essence du problème.

Imaginez que deux tuyaux vont de la chaudière de chauffage à la maison. Dans le premier cas, l'eau coule vers les radiateurs, dans le second, elle revient. De plus, chaque radiateur est un cavalier entre ces tuyaux.

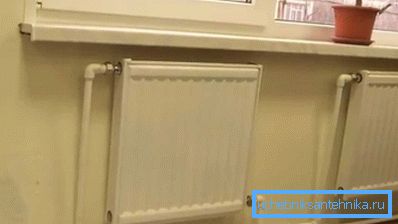

Quel est le problème? Oui, le fait que chaque appareil de chauffage éteint la différence entre le débit et le débit de retour. Si sur la première batterie, il sera égal, disons, 0,2 kgf / cm2, puis sur la seconde - déjà 1,75, sur la troisième - 1,5, et ainsi de suite.

En conséquence, nous obtenons une image très laide:

• Une température de batterie stable ne sera pas discutée. Plus le différentiel est petit, plus la circulation est lente, plus la température du liquide de refroidissement atteignant le radiateur est basse.
• Pire, par temps très froid, le refroidissement des batteries peut entraîner la formation de bouchons de glace avec arrêt complet de la circulation et le dégivrage inévitable des tuyaux de chauffage.

Les instructions pour équilibrer le système de chauffage du chalet le font vous-même:

1. Chaque radiateur est fourni avec un étranglement sur l'un des raccords (de préférence sur le tuyau de retour).
2. Le débit de liquide de refroidissement à travers les premiers réchauffeurs de la chaudière ou de l'ascenseur est limité jusqu'à ce que leur température soit égale à celle-ci.

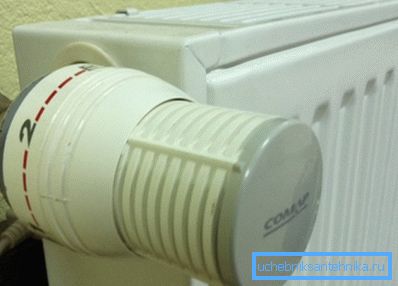

Utile: plus pratique d'utiliser l'analogue fonctionnel du papillon - la tête thermostatique. Il vous permet de régler non pas le débit d'eau à travers, mais la température cible.

Une question raisonnable: comment fonctionne le système à deux tuyaux dans un immeuble à appartements? Là, l’étouffement de la batterie n’est pas pratiqué, mais la variation de température entre eux est relativement faible.

La fonction de l'étranglement il y a une tuyauterie à diamètre variable. Nous donnons les valeurs typiques d'une maison de dix étages construite dans les années 80-90.

Chaque transition de section limite le débit de liquide de refroidissement; compte tenu du débit volontairement gonflé de la mise en bouteille, cela suffit pour le fonctionnement du circuit en mode normal.

Trucs utiles

• Lors de l'équilibrage avec les manettes, le délai entre le changement du mode de régulation et la stabilisation de la température des appareils de chauffage atteint 6 à 8 heures..
• Pour un chalet d'une superficie allant jusqu'à 100 m2 avec circulation forcée du liquide de refroidissement dans un système à deux tuyaux, un minimum raisonnable de la section de remplissage est DU2, jusqu'à 200 m2 - DU25.
• Dans le système gravitationnel, la mise en bouteille ne peut pas être plus fine que le DU32 avec les tuyaux en polymère et le DU40 - acier. De plus, les systèmes à écoulement par gravité sont utilisés sur une surface ne dépassant pas 100 m2: dans une pièce de grande taille, la résistance hydraulique d'un circuit long ne fournit tout simplement pas le débit de circulation minimal requis.

Conclusion

Nous espérons que le matériel mis à la disposition du lecteur l’aidera à concevoir, construire ou réparer des systèmes de chauffage. Pour en savoir plus sur le fonctionnement du système de chauffage à deux tuyaux, la vidéo de cet article vous aidera. Des succès!
