Système de chauffage à deux tuyaux ou à un tuyau -

L’une des étapes les plus difficiles de l’organisation du chauffage des logements - la préparation, à savoir le choix d’un système de chauffage adapté. Quand la décision est déjà prise, les doutes commencent à prévaloir de toute façon, la version abandonnée commence soudainement à sembler plus attrayante. Dans le cas du chauffage de l’eau, le choix principal consiste à choisir l’option à utiliser: un ou deux tuyaux.

Premier regard sur les systèmes à un ou deux tuyaux

En principe, la principale différence entre eux est déjà évidente dans le nom: dans un système à un tuyau, un tuyau est utilisé 1 et un à deux tuyaux -2.

Pour clarifier, ces systèmes peuvent être représentés comme:

• tuyau simple - le tuyau forme une boucle fermée dans laquelle les radiateurs sont intégrés, c'est-à-dire qu'ils sont tous connectés en série avec le même tuyau;

• système à deux tuyaux - De tels circuits 2, l’un alimente les batteries en eau chaude et l’autre en va de la colonne montante ou du collecteur.

Dire qu'un système de chauffage à un ou deux tuyaux est mieux impossible sans un examen plus détaillé de la structure de chacun des systèmes de chauffage. En effet, lors de la comparaison, il est nécessaire de prendre en compte non seulement les indicateurs de coût, mais également la durabilité, la facilité d'utilisation, l'efficacité, etc.

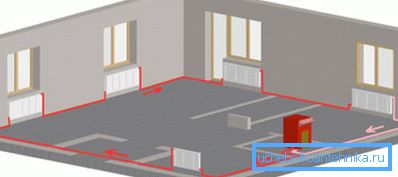

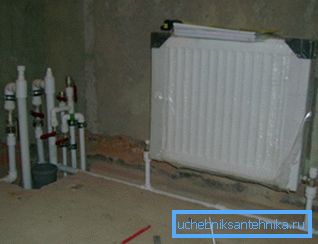

Système de chauffage monotube

Dans ce cas, le liquide de refroidissement de la colonne montante pénètre dans la canalisation d’alimentation et commence à se déplacer sur le sol. Il entre dans le radiateur, le réchauffe et est refoulé par le même tuyau (voir aussi l'article Chauffage de l'air d'une maison de campagne: idées d'amélioration personnelle).

C'est-à-dire que le liquide de refroidissement refroidi est mélangé à de l'eau dans le tuyau, ce qui réduit sa température. À la fin de l'eau déjà refroidie est renvoyée à la chaudière.

Forces et faiblesses du chauffage monotube

Le principal reproche que l'on puisse faire à propos de cette méthode d'alimentation en liquide de refroidissement des radiateurs peut être appelé le fait que le même tuyau est à la fois une source et une décharge. Compte tenu du fait que plusieurs batteries sont raccordées au tuyau lorsqu’elles sont posées horizontalement sur le sol, l’efficacité de chauffage diminue. Le fait est que la température du liquide de refroidissement diminue à mesure qu'il passe à travers la batterie.

Faites attention! Si vous essayez de connecter 7 à 10 radiateurs à un tuyau lors de l’installation du plancher, les derniers radiateurs fonctionneront avec une efficacité presque nulle. En raison du refroidissement du liquide de refroidissement, ils seront à peine chauds.

D'autre part, le prix du chauffage d'un logement organisé selon un tel système est beaucoup plus simple et le processus d'installation lui-même nécessite moins de main-d'œuvre. Les économies sont réalisées principalement en raison de la diminution des besoins en matériaux.

La principale question est de savoir si les économies réalisées peuvent compenser les lacunes signalées. Il convient également de noter que, sans mettre à niveau le chauffage monotube, vous pouvez oublier le contrôle flexible du microclimat dans la maison, toutes les batteries chauffent à une certaine température et vous pouvez oublier les réglages.

Améliorations de chauffage

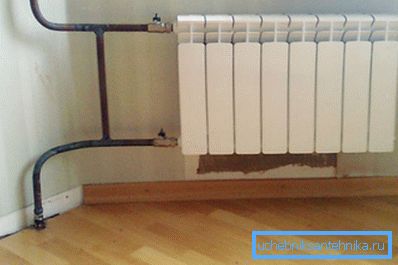

Vous pouvez vous débarrasser de l'un des problèmes de vos propres mains avec un minimum d'effort et de coûts financiers. Pour ce faire, vous devrez installer une dérivation et y intégrer un thermostat, cela permettra de réguler le débit de liquide de refroidissement dans le radiateur.

Une dérivation est simplement une section de dérivation d’un tuyau; elle est souvent installée sur un pipeline de sorte que le système ne cesse pas de fonctionner, par exemple lors de la réparation ou du remplacement d’une section de tuyau.

En cas de chauffage, l’avantage est que:

• le contrôleur de température intégré modifiera indépendamment le débit du liquide de refroidissement;
• même si l'une des batteries tombe en panne en hiver, la dérivation permettra simplement d'éteindre la section endommagée du tuyau.

Chauffage à deux tuyaux

Dans ce cas, 2 tuyaux déjà utilisés - alimentation et refoulement (retour). Donc, la flexibilité du système en hauteur. Chacun des radiateurs fonctionne indépendamment l'un de l'autre, ce qui ne sert que le chauffage de la maison.

Caractéristiques des systèmes de chauffage à deux tuyaux

Lorsqu'il s'agit de choisir le meilleur système de chauffage par rapport à un ou deux tubes, le principal argument est généralement la possibilité d'un contrôle flexible de la température de chaque batterie séparément.

Mais les particularités des systèmes de chauffage à 2 tuyaux ne s'arrêtent pas là, il convient de mentionner que:

• la résistance hydrodynamique est moindre;
• dans ce cas, le coût des travaux d'installation sera supérieur à celui d'une contrepartie monotube. La complexité du travail augmentera également, car il sera nécessaire d'installer correctement environ deux fois plus de conduites.

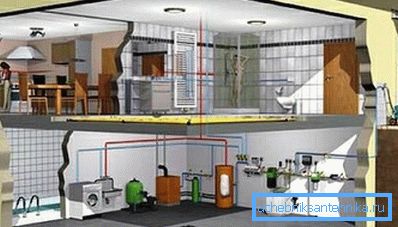

Cependant, à en juger par la popularité du chauffage à deux tubes, les avantages l'emportent sur les inconvénients. Ces systèmes sont utilisés presque sans restrictions. On peut trouver des systèmes à deux tuyaux dans les maisons privées et dans les nouveaux immeubles.

Faites attention! Dans les immeubles de grande hauteur, il est recommandé de respecter le câblage vertical supérieur (pour les versions à 2 tuyaux). Dans le cas d'une organisation de chauffage à 1 tuyau, le câblage horizontal au sol sera optimal.

Comparaison des méthodes de câblage pour les systèmes de chauffage à un ou deux tuyaux

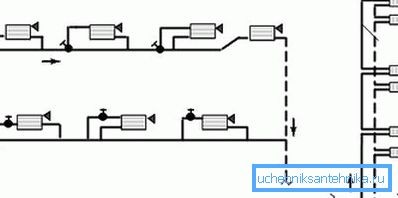

Lorsqu’on utilise un seul tuyau, il n’ya pas beaucoup de variantes du schéma d’installation, vous pouvez choisir:

• disposition verticale - alors que tous les appareils de chauffage sont connectés à la colonne montante;
• horizontal - il est utilisé dans les cas où il est nécessaire de chauffer les maisons d'un petit nombre d'étages, mais avec une grande surface de plancher. Dans ce cas, toutes les batteries sont connectées les unes aux autres.

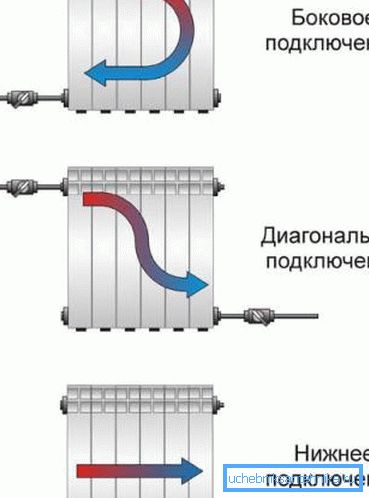

Faites également attention à la méthode de connexion du chauffage. La nature du mouvement du liquide de refroidissement sur le radiateur, et donc de son chauffage, en dépend.

Faites attention! Pour les deux options est assez grave problème d'embouteillages aériens.

Pour le câblage de chauffage à 2 tuyaux, les options peuvent être énumérées plus:

• le câblage supérieur est important pour la circulation naturelle du liquide de refroidissement;
• câblage inférieur - approprié si la circulation est assurée par une pompe de circulation;

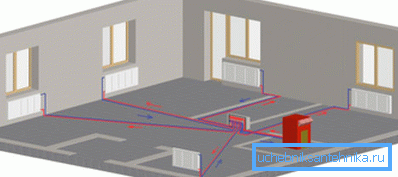

• Il est possible de sélectionner une filière de type «étoile» - du collecteur à chaque radiateur, son propre circuit d’alimentation et son propre retour.

En ce qui concerne la technologie d'installation, l'instruction en général ressemble à ceci:

• met la chaudière;
• le tuyau d'alimentation est posé conformément au projet;
• les radiateurs sont installés;
• le tuyau d’alimentation est raccordé aux radiateurs; pour les systèmes à tuyau unique, il est préférable d’installer un by-pass et un thermostat à ce stade;
• le tuyau de retour est raccordé à la chaudière, ce qui ferme le circuit de chauffage. Vous aurez également besoin d'installer un réservoir d'équilibre au point le plus élevé.

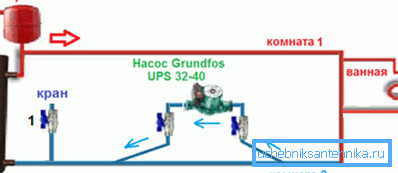

Faites attention! La pompe de circulation est installée exactement à la jonction de la canalisation avec le liquide de refroidissement déjà refroidi dans la chaudière. Cela est dû au fait qu'à des températures élevées, la pompe s'use rapidement.

Que choisir

Il n’existe pas de réponse unique à la meilleure solution: un système de chauffage à une conduite ou à deux conduites.

Tout dépend de:

• budget - s'il n'y a aucune restriction sur les fonds disponibles, il est préférable de ne pas économiser d'argent et de rester sur la version à 2 tubes;
• rendez-vous - si vous avez besoin de chauffer une petite maison de campagne, il ne sert à rien de déconner avec le chauffage assez coûteux à deux tuyaux.

En résumé, le résultat peut être résumé comme suit:

• Le chauffage à 2 tuyaux est plus coûteux, mais plus efficace et plus facile à utiliser;
• Un tuyau est moins cher, mais il est moins efficace et des problèmes peuvent survenir pendant le fonctionnement.

Résumant

Nombreux sont ceux qui choisissent le type de système de chauffage dont le principal critère est le coût, ce qui n’est pas tout à fait vrai. Il est préférable de faire un choix conscient, en fonction des caractéristiques du mode de chauffage. Le matériau proposé aidera les sceptiques à décider finalement du choix du système de chauffage.

La vidéo montre plus clairement la différence entre ces systèmes de chauffage.
