Système de chauffage à double circuit: conception,

Il existe deux conditions les plus importantes pour le confort du logement: la présence de chauffage et d'eau chaude. Pour garantir ces conditions, vous pouvez utiliser un système séparé et installer une chaudière à double circuit. Nous décrirons la différence entre les systèmes de chauffage à circuit unique et à double circuit, quelles sont les caractéristiques et les avantages du chauffage à double circuit.

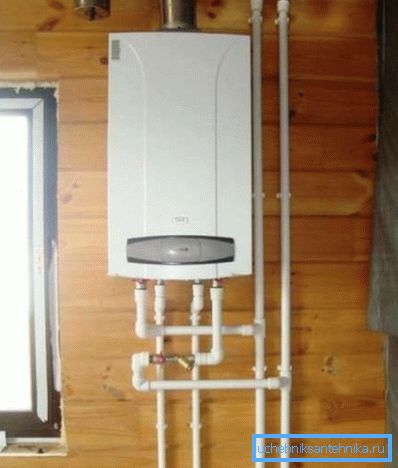

Chauffage à double circuit

Le principe de fonctionnement et l'appareil chaudière

Tout d’abord, nous voulons définir le système à deux boucles et examiner le principe de son fonctionnement.

Faites attention! Two-circuit est un système dans lequel les fonctions de chauffage et d’eau chaude sont combinées en organisant deux circuits indépendants avec des températures d’eau différentes.

Il faut comprendre que la température du liquide de refroidissement dans le système de chauffage atteint 95 degrés, tandis que la température de l'alimentation en eau chaude, conformément au paragraphe 2.4 du SanPiN 2.1.4.2496-09, est de 60 degrés. Cela signifie que le générateur de chaleur fonctionnera selon différents modes.

En règle générale, une chaudière à double circuit comporte un échangeur de chaleur fermé et un échangeur de chaleur à flux.

Alors, considérons le principe de l'appareil:

• Le liquide de refroidissement pénètre dans l'échangeur de chaleur (1) où il est chauffé par le brûleur à gaz (2) et envoyé au système de chauffage sous l'action de la pompe de circulation (4), effectuant ainsi un mouvement circulaire dans un circuit de chauffage fermé;
• Lorsque l'eau chaude est en marche, la vanne à trois voies (6) est activée et le liquide de refroidissement commence à circuler dans l'échangeur de chaleur (5) à l'intérieur de la chaudière, sans entrer dans le système de chauffage;
• L'eau du robinet entre dans l'échangeur de chaleur (5), où elle est chauffée par le liquide de refroidissement et envoyée au système d'eau chaude;
• Le petit circuit interne est également fermé et doté d'un vase d'expansion (3) qui compense la dilatation du liquide de refroidissement pendant le chauffage.

Faites attention! Nous voyons que l'appareil fonctionne selon le principe «l'un ou l'autre», c'est-à-dire que, lorsque l'eau chaude sanitaire est en marche, le caloporteur ne chauffe pas les batteries du système de chauffage. L'utilisation prolongée d'eau chaude peut entraîner un refroidissement notable des batteries et une baisse de la température dans la maison.

L'option d'un échangeur de chaleur bithermique dans lequel deux circuits sont combinés est également possible. Le liquide de refroidissement circule à travers l'enveloppe extérieure et l'eau chaude des tubes intérieurs. Dans ce cas, l'eau ne touche pas la flamme du brûleur et ne bout pas lorsque le robinet est fermé.

Faites attention! L'utilisation d'un échangeur de chaleur bithermique permet d'utiliser simultanément le chauffage et l'alimentation en eau.

Enfin, il existe des chaudières à double circuit avec une chaudière à chauffage indirect intégrée, mais elles sont encombrantes et nécessitent l'organisation de la fondation.

 Différences avec le système à boucle unique

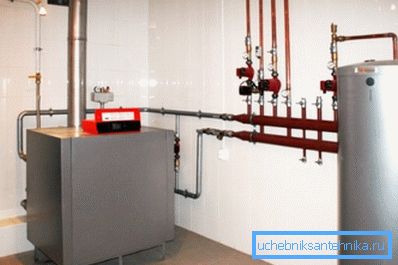

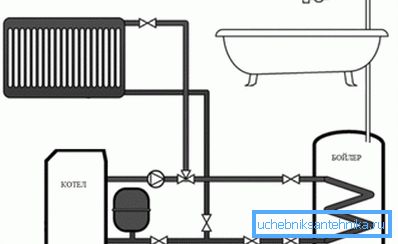

Quelle est la différence entre un système de chauffage à double circuit et à un circuit, car un circuit unique peut également fournir de l'eau chaude? Voyons comment est organisé le travail d'une chaudière à circuit unique avec eau chaude:

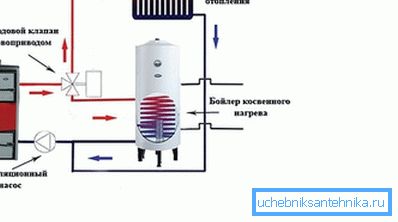

Comme vous pouvez le constater, le schéma est différent: la chaudière chauffe le liquide de refroidissement qui circule dans le système de chauffage. Cependant, un circuit séparé est dévié du réseau général de la canalisation, qui alimente la chaudière à chauffage indirect.

Lorsque l'eau de la chaudière est refroidie, le thermostat envoie un signal au servo variateur, qui active la vanne à trois voies, et le liquide de refroidissement commence à circuler non seulement dans le système de chauffage, mais également dans l'échangeur thermique de la chaudière, où l'eau pour l'eau chaude est chauffée. Cela rappelle le travail d'un échangeur de chaleur bithermique, mais dans ce cas, il n'est pas combiné, mais divisé en deux parties distinctes.

Faites attention! Un tel système est plus fiable, cependant, le prix d’une chaudière avec une chaudière sera considérablement plus élevé que celui d’une unité à double circuit. C'est la principale différence, de plus, l'installation de la chaudière nécessitera un espace supplémentaire.

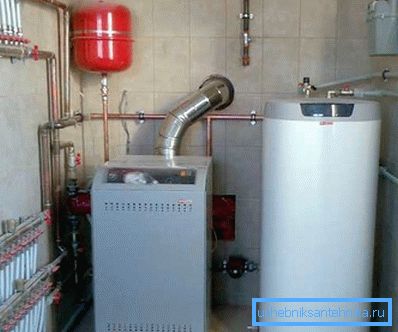

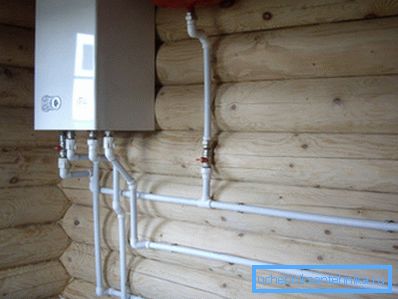

Installation de l'équipement dans la chaufferie

Pour le bon fonctionnement du chauffage, il est nécessaire d’organiser un point de chauffage ou une chaufferie.

Malgré les systèmes de contrôle et de protection automatiques installés dans les chaudières modernes, les instructions nécessitent la mise en œuvre d'un certain nombre de règles lors de l'aménagement de la chaufferie:

• Pour installer le matériel, il est nécessaire d’attribuer une pièce d’au moins 4 mètres carrés.. Dans cette pièce, il devrait y avoir au moins une petite fenêtre et une porte normale. Le plus souvent, la chaufferie est aménagée au sous-sol ou dans la buanderie du premier étage, mais vous pouvez également la placer dans un bâtiment séparé.
• La décoration de la chaufferie doit être faite de matériaux non combustibles: tuiles, plâtre, etc.
• Pour le fonctionnement normal de l'équipement et la sécurité de la chaudière dans la chaufferie, il doit y avoir un débit d'air normal. Pour cela, un mur est fait non fermé;
• Les gaz d'échappement sont émis par une cheminée séparée; il est inacceptable de les amener dans le système de ventilation d'échappement en raison de mesures de sécurité.
• Le sol sous la chaudière est recouvert d'une tôle d'acier d'au moins 1 m2;
• La sortie de la cheminée s'élève au-dessus de la crête du toit par mètre.

Faites attention! Les règles de la station de chauffage doivent être strictement respectées pour votre propre sécurité. En cas d'utilisation d'équipements à gaz, il est nécessaire de se familiariser avec les règles de sécurité et les règles de fonctionnement.

Avantages et inconvénients

Examinons maintenant les avantages et les inconvénients de l’utilisation d’un système à double circuit.

Commençons par les points positifs:

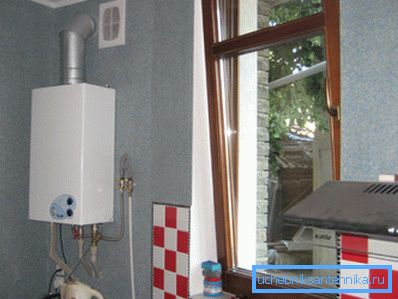

• Une économie d'espace notable dans la maison est réalisée: en l'absence de chaudière supplémentaire, la chaufferie peut être réduite. Cela est particulièrement vrai pour les petites maisons où l'espace est rare. Dans le cas de la construction d'une extension spéciale pour un point de chauffage, des économies de fonds et de matériel sont ajoutées;
• Le coût d'une unité à double circuit est nettement inférieur au coût d'une chaudière avec une chaudière ou deux chaudières;
• Le raccordement d'une deuxième chaudière ou d'une chaudière à chauffage indirect complique considérablement les travaux d'installation, nécessite des raccords supplémentaires ainsi qu'un pipeline, des installations d'automatisation et de contrôle;
• Dans le cas du gaz, il n'est pas nécessaire de connecter deux appareils avec l'obtention des permis et la mise en service, ce qui devrait être fait avec l'aide de spécialistes.

Faites attention! Le critère principal pour la sélection de tels dispositifs est l'économie d'espace et d'argent. Dans la population, de telles unités étaient appelées «chaudières pour les pauvres», mais comme vous le savez, la pauvreté n’est pas un vice.

 Discutons maintenant des aspects négatifs de ce schéma:

• Les appareils avec chauffage à circulation continue ne sont pas très pratiques: il est plutôt difficile de régler la température de l'eau, en particulier lorsque la pression change. Cet effet est familier aux propriétaires de fourneaux à gaz à l’ancienne;
• L'échangeur de chaleur coaxial peut fonctionner aussi bien pour le chauffage que pour le chauffage. Cela conduit au fait qu'avec une utilisation prolongée de l'eau chaude, la maison peut se refroidir de manière notable;
• Si un échangeur de chaleur combiné tombe en panne, le chauffage ne pourra pas fonctionner tant qu'il ne sera pas remplacé.
• Le chauffage de l'eau courante nécessite une puissance multipliée par deux, ce qui entraîne une augmentation de la taille et du poids du produit.
• Les chaudières électriques fonctionnant en mode de chauffage à eau courante fonctionneront également avec une double puissance, ce qui nécessitera une connexion à un réseau triphasé de 380 V, ce qui n'est pas partout.

Faites attention! De toute évidence, le schéma est plutôt contradictoire, et c’est à vous de décider ici. Bien sûr, si l'achat d'un équipement plus pratique et coûteux est inabordable pour vous, le choix est prévisible.

Moyens d'augmenter l'inertie thermique du système

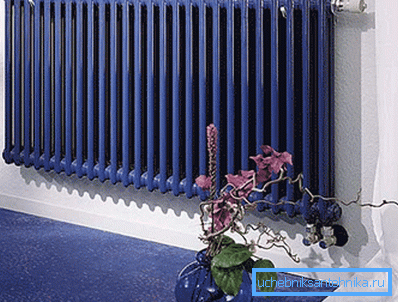

Si les hivers de votre région sont froids et que vous craignez que lorsque la batterie d'ECS est utilisée pour se refroidir, nous vous donnerons quelques conseils pour l'éviter. Bien sûr, tout d’abord, vous devez veiller à une bonne isolation thermique des murs et des fenêtres, du toit et du sol, mais ce n’est pas le but.

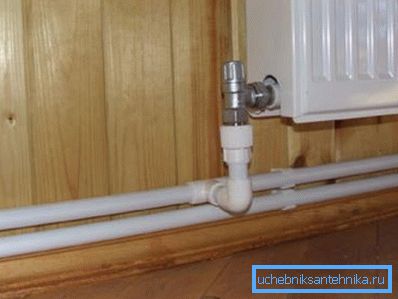

Le seul moyen de suspendre le refroidissement du liquide de refroidissement est d’augmenter sa capacité calorifique. Ceci peut être réalisé en augmentant le volume de liquide de refroidissement grâce à l'utilisation de tuyaux de plus grand diamètre.

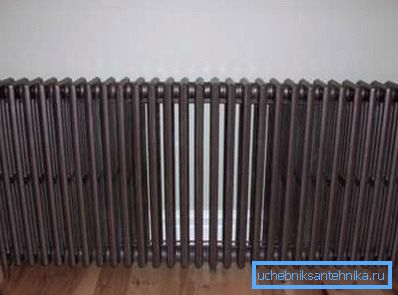

De plus, vous pouvez utiliser d’énormes piles en fonte pour une installation au sol. Ces chauffages refroidissent très longtemps, leur masse pouvant atteindre 100 kg.

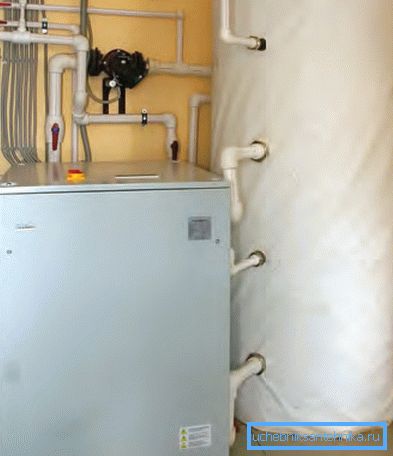

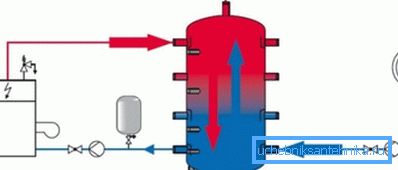

Enfin, comme mentionné précédemment, il est possible d'intégrer un accumulateur de chaleur dans le système - un réservoir de plusieurs centaines de litres (jusqu'à 2 000) raccordé entre la chaudière et le système de chauffage. Cependant, cela annule tous les avantages du système: il deviendra plus coûteux et prendra trop de place.

Faites attention! Avec l’utilisation rationnelle de l’eau chaude, le problème du refroidissement des batteries n’est pas très important, car pour que la maison soit très froide, il est nécessaire de prendre une douche pendant plusieurs heures.

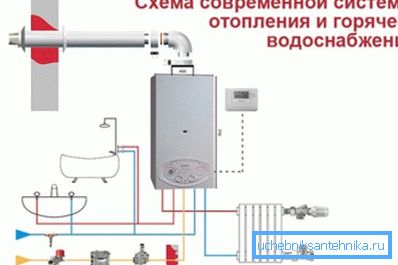

Raccordement d'équipements à gaz

Faites attention! Il est strictement interdit de brancher une conduite de gaz de vos propres mains. Il est lourd de lourdes amendes et assez dangereux. Par conséquent, afin d’ajuster le travail de la chaudière à gaz, vous devrez effectuer une certaine procédure.

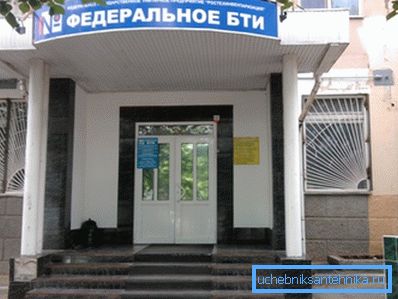

Vous devez d’abord contacter le RTC et apporter des modifications au plan de la maison avec l’introduction de notes appropriées et la désignation de la chaufferie. De plus, des modifications sont apportées au certificat d'enregistrement de l'objet.

Ensuite, vous devez contacter le service de gaz et soumettre une application pour connecter la chaudière. Vous devez fournir un dispositif de passeport technique.

Après cela, vous devez installer l'équipement et l'ensemble du système, à l'exception du raccordement du gazoduc. Le compteur de gaz doit également être installé et scellé.

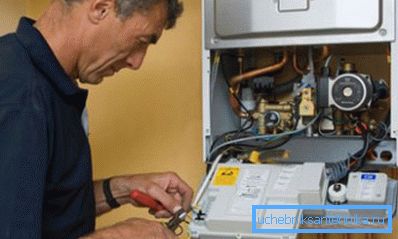

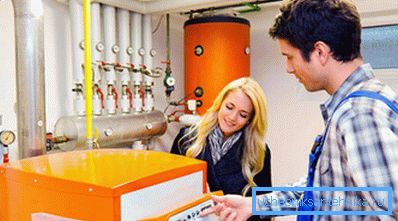

Nous invitons maintenant un spécialiste du service de gaz qui relie la chaudière à la canalisation principale. En parallèle, nous soumettons à l'inspecteur une demande de mise en service d'équipement.

Enfin, l'inspecteur vérifie l'exactitude de la connexion, établit les autorisations et, en l'absence de plainte, laisse passer du gaz dans le système.

Conclusion

Le système de chauffage à deux circuits est une bonne solution pour les propriétaires économiques et les propriétaires de petites maisons. Les modèles modernes fonctionnent de manière satisfaisante et fiable.

La vidéo vous aidera à voir cela clairement.
