Système de chauffage: comment poser des tuyaux pour un
Avant d'installer un système de chauffage, il est nécessaire de déterminer la méthode de distribution des conduites. Il existe à la fois des méthodes bien connues et fréquemment utilisées pour créer un réseau climatique, ainsi que des méthodes plus exotiques. Ceux-ci incluent le système de chauffage pour deux ailes, radial, multi-circuit, etc.
En savoir plus sur le plus populaire d'entre eux dans le matériel ci-dessous.
Variétés de systèmes de chauffage
Avant de développer ces systèmes ou d’autres, comme le chauffage de vos propres mains, l’alimentation en eau chaude, etc., il est nécessaire de déterminer le type de système de climatisation en organisant le courant de caloporteur. Cela dépend directement de la méthode de pose des tuyaux adaptée à votre cas particulier.
La version la plus simple est le système de chauffage gravitationnel, dans lequel le courant de refroidissement se produit en raison de la différence de température et de la densité de l'eau circulant dans les tuyaux. Avec de tels projets, les habitants des villes de Khrouchtchev ou d’un autre immeuble à logements disposant d’une source centralisée de caloporteur sont bien au courant.

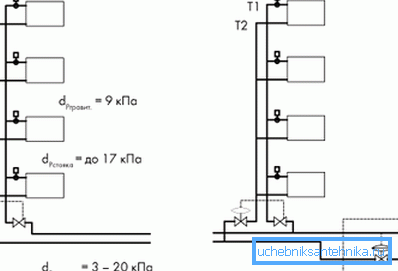

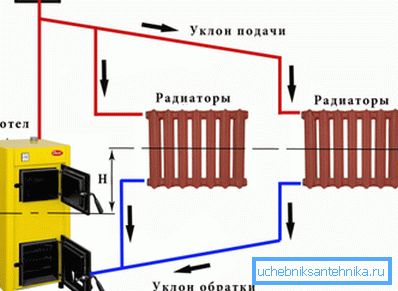

Le principe de fonctionnement du système de chauffage à circulation naturelle est le suivant:
- L'eau chauffée dans la chaudière devient moins dense et, par conséquent, plus légère, ce qui la fait sortir par des masses d'eau lourde jusqu'au point le plus élevé du système.
- De là, le liquide s'écoule à travers les tuyaux installés à travers les radiateurs installés dans toutes les pièces, dégageant de l'énergie thermique dans l'air ambiant.
- Le cycle se termine par l'entrée d'eau refroidie dans la chaudière, où commence un nouveau tour.
Faites attention! Pour assurer le débit normal et l'élimination de l'air de leur système, les tuyaux de chauffage doivent être placés à une inclinaison de 3 à 5 degrés par rapport à la chaudière. Ceci est une exigence obligatoire fixée par le SNiP.
Le système de chauffage gravitationnel présente de nombreux avantages, mais son utilisation présente certaines difficultés. Tous les avantages et inconvénients de l’exploitation du réseau d’ingénierie avec un courant de refroidissement naturel sont indiqués dans le tableau.
| Les avantages | Inconvénients |
| Pleine autonomie. Le chauffage, fonctionnant sur le principe de la gravité, continue de fonctionner en cas de panne de courant. La principale chose que l'unité de chauffage a continué à chauffer correctement l'eau dans les tuyaux. | La complexité de l'installation. Lors de l'installation, vous devez respecter scrupuleusement la pente des tuyaux, sinon l'eau refroidie ne tombera pas dans la chaudière et l'air ainsi libéré formera un bouchon qui empêchera l'ensemble du système de fonctionner. |
| La fiabilité Lors de l'installation du réseau de chauffage on n'utilise pas l'équipement électrique difficile qui peut casser ou qui demande un ajustement fin. Tout est basé sur les lois de la nature, qui fonctionnent indépendamment des réseaux et des unités d’ingénierie créés par les personnes. | À l'aide d'un système de chauffage par gravité, vous pouvez chauffer une maison de 200 mètres carrés au maximum. mètres De plus, l'installation d'une pompe de circulation est également nécessaire si la longueur totale des tuyaux de chauffage dépasse 30 mètres. |
| Opération facile. Il suffit de faire fonctionner la chaudière et de définir les modes dont vous avez besoin. Après cela, aucune intervention dans le fonctionnement du chauffage n'est requise. | La différence entre la température de l'eau à la sortie de la chaudière et dans la conduite de retour est assez grande. Cela affecte négativement le fonctionnement de l'appareil de chauffage et augmente la consommation de carburant requise pour le chauffage. |
| Le silence Considérant qu'aucune pompe n'est nécessaire pour le chauffage, cela fonctionne de manière totalement silencieuse. | Dans les systèmes de chauffage par gravité, on utilise souvent un vase d'expansion ouvert, à partir duquel le liquide de refroidissement s'évapore. Il est nécessaire de surveiller en permanence le niveau d'eau et de faire l'appoint si nécessaire. |
Les schémas gravitationnels pour chauffer des bâtiments peuvent également être utilisés dans des constructions individuelles. La seule différence est que vous pouvez installer un vase d'expansion et à partir de colonnes montantes verticales, non pas dans le grenier, mais sous le plafond de l'étage supérieur (bien sûr, au plus haut point du système de climatisation).
Par conséquent, vous pouvez prendre en toute sécurité les répertoires de bâtiments ou les schémas de chauffage typiques décrits ci-dessous, les adapter à vos propres besoins et les mettre en œuvre.

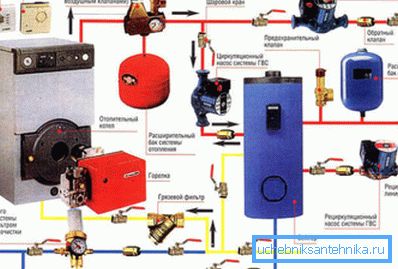

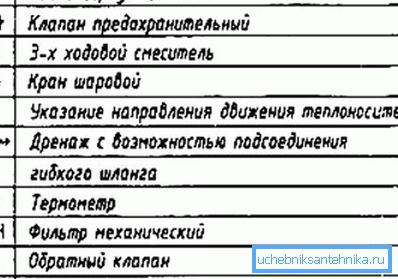

Astuce! Pour comprendre les croquis et les projets préparés par les ingénieurs, il est nécessaire de connaître les symboles figurant dans les schémas de chauffage. Il y a peu de panneaux et ils sont intuitifs. Par conséquent, leur mémorisation ne vous prendra pas beaucoup de temps, mais vous permettra de naviguer facilement dans la documentation de construction.
Si vous n'êtes pas prêt à supporter les inconvénients du système gravitaire, vous pouvez utiliser des schémas d'installation de chauffage avec écoulement de fluide forcé. Dans ce cas, un élément obligatoire est une pompe de circulation installée sur le tuyau de retour.
Seulement après avoir décidé de la question examinée ci-dessus, il est possible de choisir le schéma de pose des tuyaux.
Il y en a plusieurs:
- tuyau simple;
- deux tuyaux;
- rayon.
Laissez-nous nous attarder sur cela plus en détail.
Manières de poser

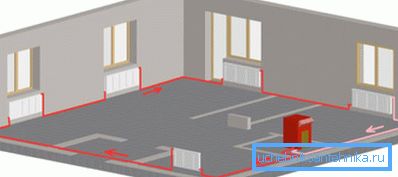

Réseau de chauffage monotube
Nous allons commencer l’analyse du système de chauffage par un seul tuyau, qui sert à la fois à alimenter en eau les batteries et à transporter le liquide refroidi vers la chaudière.
S'il est nécessaire de chauffer deux ailes ou plusieurs étages d'une maison, il est nécessaire de diviser le débit d'eau en deux parties ou plus à l'aide d'un té. Il est souhaitable d’équiper chaque circuit de vannes d’arrêt qui, le cas échéant, le coupent sans interrompre le fonctionnement de l’ensemble du système.
Après avoir traversé tous les radiateurs, les flux doivent être à nouveau combinés dans un seul tuyau, qui est raccordé à l'entrée de la chaudière de chauffage.
Les radiateurs d'un système de chauffage monotube peuvent être raccordés de deux manières:
- Cohérent. Dans ce cas, le tuyau d'alimentation en liquide de refroidissement est raccordé à l'entrée de la batterie et à la sortie. Aucun élément supplémentaire n'est monté. Le liquide de refroidissement ne peut pas s'écouler devant le radiateur de chauffage.
- Parallèle. Ici, la conduite d’eau est simplement posée autour du périmètre de toute la maison, et les radiateurs sont reliés à l’aide de tés et de sections de dérivation. De plus, la défaillance d'une seule batterie ne perturbe pas le travail du reste du système de chauffage.
Lors de l'installation d'un système de chauffage monotube, il est souhaitable de prévoir la présence des éléments suivants:

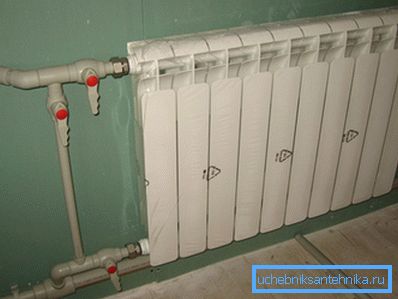

- Vannes à l'entrée et à la sortie de la batterie. Grâce à lui, vous pourrez non seulement régler le volume d'eau entrant dans le radiateur et, en conséquence, la température de la pièce, mais également réparer ou remplacer l'élément chauffant sans vidanger le liquide de refroidissement.
- Lors du raccordement en série de l'entrée et de la sortie de la batterie avant les vannes d'arrêt, il est conseillé de les connecter avec des by-pass - sections de tuyaux de diamètre inférieur, qui assureront le débit d'eau en cas de coupure du radiateur.

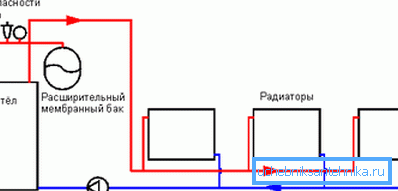

Schéma à deux conduites du réseau de chauffage
Le système de chauffage à deux conduites (alimentation et décharge) est plus efficace mais nécessite plus de matériaux, ce qui entraîne une légère augmentation du coût d'installation. Mais les avantages sont évidents. Son utilisation, en particulier lorsqu'elle est associée à une pompe de circulation, vous permet de répartir plus efficacement et uniformément l'énergie thermique dans les pièces de la maison.
Les instructions pour la construction d’un tel système n’entraîneront aucune difficulté pour comprendre même un maître novice:
- Deux tuyaux sont posés à partir de la chaudière, l’un étant raccordé à la sortie, l’autre à l’entrée de la chaudière. Selon la première, de l'eau chaude est fournie aux radiateurs, dans la seconde, le réfrigérant déjà refroidi est fourni à la chaudière.
- Insérer les radiateurs produits par les tuyaux de branchement. L'entrée est connectée à la ligne d'alimentation, la sortie est connectée à la conduite de retour.
- Afin d'éviter la destruction des appareils de chauffage par la surpression, il est recommandé de ne pas installer de vannes dans le canal de sortie du radiateur.
- Chaque batterie doit être équipée d'une vanne d'air - une vanne Mayevsky, nécessaire pour retirer les bouchons d'air formés après le versement de fluide dans le système.
Les avantages du système sont évidents, et l’inconvénient est que seule une plus grande consommation de matériaux peut être constatée - pour un système à deux tuyaux, il faut deux fois plus de matériaux que pour un système à un tuyau.
Schéma du collecteur du réseau de chauffage
C'est le système de chauffage le plus flexible et le plus facilement personnalisable. Ici, vous pouvez réguler avec précision le débit de liquide de refroidissement de chaque batterie à la maison à partir d’un seul emplacement: l’armoire de collecte. En cas d'accident, toute batterie est coupée à l'aide de vannes d'arrêt, facilitant ainsi les réparations.

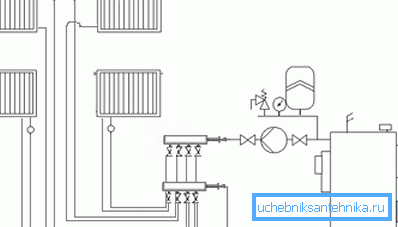

Le schéma du système collecteur (rayon) est le suivant:

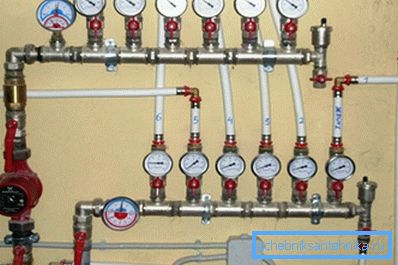

- Les principaux éléments sont deux collecteurs: pour l’alimentation et l’évacuation du liquide de refroidissement.
- Chaque batterie de la maison est reliée par une paire de tuyaux aux collecteurs susmentionnés. Ainsi, un circuit séparé est organisé pour chaque radiateur.
Un système de chauffage radial peut être recommandé en toute sécurité pour l’installation si vous n’avez pas peur des nuances suivantes:
- pour l'installation nécessite un grand nombre de tuyaux qui doivent être posés sous le plancher de la chape;
- le système doit obligatoirement être équipé d'une pompe de circulation, car il n'est pas possible d'observer la pente des conduites;
- lors de l'installation, il est nécessaire de s'assurer qu'aucun raccord n'est installé sous la chape, ce qui peut provoquer des fuites pendant l'opération.
Conclusion
Outre les méthodes de distribution des conduites principales décrites ci-dessus, qui fournissent du réfrigérant aux batteries et redistribuent l'eau refroidie à la chaudière, le schéma de raccordement des radiateurs (bas, côté, diagonale) n'est pas moins important. Le raccordement correct augmente non seulement la vitesse de circulation du liquide de refroidissement et l'efficacité des batteries, mais empêche également l'apparition de bouchons d'air.
Pour plus d'informations à ce sujet, voir la vidéo dans cet article.
