Système de chauffage d'un immeuble d'habitation: dispositif

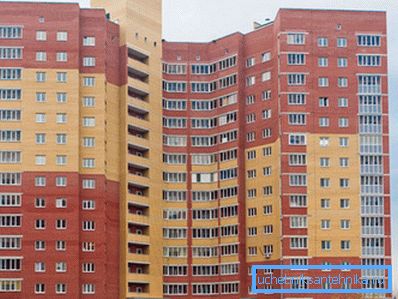

Le réseau climatique le plus simple d’une maison privée consiste en une chaudière de chauffage, des radiateurs et des tuyaux reliant ces éléments à un anneau fermé à travers lequel circule le réfrigérant. Cependant, les systèmes de chauffage des immeubles de grande hauteur sont disposés de manière complètement différente, ce qui doit être pris en compte lors de la réparation ou de la modernisation de ses composants situés dans un appartement. Sinon, les problèmes avec les voisins et les bureaux de logement ne seront pas évités.

Le schéma d'arrangement de chauffage avec un écoulement central de liquide de refroidissement

Noeud de distribution de maison

Le système de chauffage dans un immeuble d'habitation commence par une vanne d'arrêt qui est installée sur le tuyau reliant les conduites du sous-sol aux lignes de départ et d'évacuation de la chaleur (instructions jointes au SNIP 41-01-2003).

Faites attention! Ce moment est très important pour les travailleurs du logement et des services communaux et pour l’organisation fournissant de la chaleur. C’est à travers cette vanne que leurs pouvoirs sont partagés: l’organisation fournissant des services de chauffage est responsable de la sécurité et de la facilité de fonctionnement des communications externes, le service du logement ou le condominium doivent se préoccuper de la santé interne.

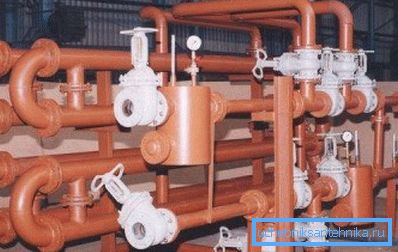

Après le robinet d’arrêt, divers équipements sont nécessaires pour faire circuler le liquide de refroidissement et l’eau chaude dans des appartements situés à tous les étages de la maison. Sa liste et sa description sont données dans le tableau.

Le système de chauffage d'un immeuble d'habitation est réglé en modifiant le diamètre de la buse de l'ascenseur chauffant. En fermant et en ouvrant la vanne correspondante, le responsable du boîtier et des services publics accélère ou ralentit la circulation du liquide de refroidissement dans le système de chauffage, ce qui modifie la température dans les radiateurs.

Pipelines d'alimentation et de décharge

Le deuxième élément important du système de chauffage des immeubles d'habitation est constitué par les colonnes montantes qui alimentent en eau chaque étage de la maison et rejettent le liquide de refroidissement refroidi qui passe à travers les batteries installées dans les logements.

Il y a deux régimes principaux:

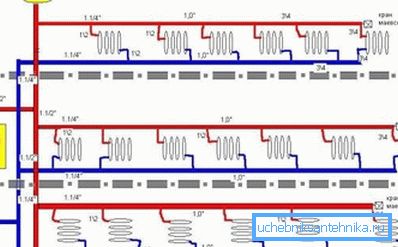

1. Le caloporteur est alimenté par un tuyau et est éliminé par un autre. Ces colonnes montantes principales, situées aux différentes extrémités de la maison, à chaque étage, sont reliées entre elles par des cavaliers à travers lesquels le fluide circule, traversant toutes les batteries. C’est ainsi que s’organise le système de chauffage d’une maison ancienne à plusieurs étages de cinq étages.

Un tel système a été abandonné par la suite, car il est difficile d’évacuer complètement le liquide de refroidissement. Lors de l'aération de tuyaux ou de radiateurs dans un certain appartement, il est très difficile d'éliminer toute l'eau des sections horizontales des conduites.

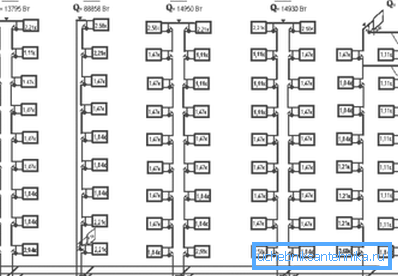

1. L'eau s'écoule par un tuyau vertical dans le grenier, puis redescend de la batterie vers la batterie, du dernier étage vers le bas..

Faites attention! Ces deux systèmes de distribution d'eau présentent un inconvénient majeur: le cavalier situé dans le grenier ou le sol technique. Cela est nécessaire pour l'évacuation de l'air à travers la vanne d'air, mais entraîne une perte de chaleur assez importante, ce qui réduit l'efficacité du système climatique dans son ensemble.

Étant donné que les niveaux techniques des immeubles à appartements (greniers et sous-sols) ne sont pas chauffés, le réfrigérant risque de geler en cas d'accident du système de chauffage.

Pour éviter cela, les caractéristiques de conception suivantes des colonnes montantes de chauffage sont fournies:

1. La pente des sauteurs horizontaux. Si la baisse de hauteur des conduites prévue par SNiP est correctement observée, pendant la descente du liquide de refroidissement, tout le liquide de leurs conduites s’éloigne et la formation de glace susceptible de rompre les conduites et les radiateurs est totalement exclue.
2. Chauffage des sols techniques. Bien que les radiateurs de chauffage dans le grenier et dans le sous-sol ne soient pas fournis, les tuyaux eux-mêmes, malgré la laine de verre ou les fibres minérales qui les recouvrent, chauffent toujours l'air, afin que le liquide de refroidissement ne refroidisse pas immédiatement après un arrêt d'urgence du chauffage.
3. Grande inertie. Les linteaux supérieur et inférieur des colonnes montantes ont un diamètre assez large (plus de 50 mm). Leur refroidissement après la cessation de la chaleur ne se produit pas immédiatement. Pour cette raison, l'eau qu'ils contiennent n'a pas le temps de geler.

En général, le schéma actuellement utilisé avec la distribution supérieure du liquide de refroidissement est assez efficace, bien qu'il présente certaines caractéristiques de fonctionnement:

1. Le démarrage du système de chauffage est aussi simple que possible. Il suffit d'ouvrir l'armature d'arrêt bloquant l'accès à l'eau et à la vanne d'air dans le grenier. Après avoir rempli les tuyaux d’eau, ceux-ci sont obstrués afin d’éviter les pertes de liquide de refroidissement. Lors de cet événement, le lancement du réseau climatique est terminé.
2. Au contraire, il est difficile d’éteindre le chauffage et d’évacuer en urgence le liquide de refroidissement. Vous devez d’abord trouver le tuyau souhaité au dernier étage, y fermer les vannes, puis ouvrir la vanne située dans la partie inférieure de la colonne montante.
3. Avec la distribution verticale, la distribution de chaleur est inégale (bien que le prix des services de chauffage soit le même). Le fait est que les appartements du haut reçoivent un caloporteur plus chaud, ce qui réchauffe mieux l’appartement. Pour compenser cela, vous devez installer des radiateurs de chauffage avec un grand nombre de sections dans les appartements situés en dessous.

Echangeurs de chaleur dans les appartements

Si vous n'avez pas remplacé vous-même les appareils de chauffage dans un appartement en ville, l'appareil est chauffé par l'un des deux appareils suivants:

1. Batterie en fonte. Il a un faible transfert de chaleur, une inertie importante, un poids énorme et pas du tout une apparence esthétique. D'autre part, cet appareil peut être utilisé avec un caloporteur de toute qualité. La fonte est pratiquement insensible à la corrosion et peut durer plus de 50 ans avec un nettoyage périodique des dépôts internes.

1. Tube en acier avec plaques échangeuses de chaleur. Ce dispositif de chauffage a été installé dans le cadre des économies réalisées dans la construction de maisons et ne tient pas d’eau.

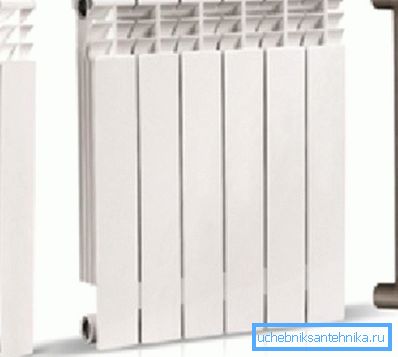

Maintenant, la meilleure option pour un système de chauffage avec une alimentation en fluide de refroidissement central est à juste titre considérée comme un radiateur de chauffage bimétallique.

Ces appareils comprennent:

• cadre en acier à travers lequel le liquide de refroidissement coule;
• Échangeur de chaleur en aluminium, porté sur le cadre - il augmente le transfert de chaleur et donne à la batterie un aspect attrayant.

Les tuyaux en acier durables à l'intérieur empêchent la corrosion (contrairement aux radiateurs tout en aluminium) et renforcent le radiateur en le protégeant contre les chocs hydrauliques et pneumatiques, qui ne sont pas rares pour les systèmes de chauffage centralisés.

L'utilisation d'un dispositif bimétallique présente un autre avantage: la puissance élevée. Cela permet d'utiliser moins de sections.

Le seul inconvénient est le coût élevé. Les unités de chauffage décrites sont parmi les plus chères parmi tous les équipements de chauffage existants.

Faites attention! S'il y a des vannes de régulation sur les tuyaux d'entrée de vos batteries - robinets, thermostats, selfs, etc. - vous devez équiper le bypass (le cavalier entre l'entrée et la sortie de la batterie). Sinon, le thermostat contrôlera le volume de liquide de refroidissement non seulement dans votre batterie, mais dans tous les appartements situés en dessous, ce qui ne plaira probablement pas aux voisins.

Caractéristiques des systèmes d'eau chaude

L’organisation, spécialisée dans le chauffage des immeubles d’habitation, connaît et fournit de l’eau chaude aux consommateurs.

À l'instar du système climatique, ce réseau d'ingénierie présente certaines caractéristiques distinctives:

1. Le chauffage de l'eau chaude et du liquide de refroidissement pendant la période de chauffage est centralisé. Le plus souvent, la même tuyauterie est utilisée pour alimenter les deux liquides. Pour séparer le flux, des vannes sont utilisées, situées dans le sous-sol.

1. Le système d'eau chaude peut avoir un ou deux tuyaux. Ce dernier schéma est préférable, car il vous permet d’éviter une consommation excessive d’eau dans un système monotube lorsque la vanne est ouverte (chaque consommateur attend que l’eau refroidie soit drainée et que l’eau chaude commence à couler).
2. Souvent, les radiateurs installés dans la salle de bain et utilisés pour le séchage des serviettes sont raccordés à la canalisation d'eau chaude. Ce n'est pas un très bon plan, car le sèche-serviettes reste chaud en été, ce qui rend inconfortable le fait de rester dans la salle de bain.

Astuce! Résoudre ce problème est simple. Lors de réparations ou lors du remplacement d'équipements de chauffage dans un appartement, des robinets d'arrêt doivent être installés sur les raccords d'entrée et de sortie. N'oubliez pas d'équiper le bypass.

1. En raison du fait que l'eau chaude est fournie par les tuyaux de chauffage, elle est souvent coupée en été. Il est nécessaire d'effectuer des travaux de maintenance sur les principaux équipements des réseaux de chauffage.

Conclusion

Le système de chauffage des immeubles à flux de refroidissement centralisé est fondamentalement différent des réseaux climatiques individuels. Une intervention et une modernisation non qualifiées peuvent non seulement détériorer la qualité du chauffage chez les voisins, mais également conduire à une obstruction complète des canalisations.

Par conséquent, lors de l'exécution de tout travail, il est nécessaire de respecter strictement les règles prescrites ou de faire appel à des spécialistes qualifiés. Vous pouvez en apprendre davantage sur les réseaux d'ingénierie des immeubles de grande hauteur à partir de la vidéo publiée dans cet article.
