Système de chauffage d'une maison privée: comment choisir la

Vous pouvez chauffer le bâtiment de différentes manières et en utilisant différentes sources d'énergie, mais le système de chauffage d'une maison privée, pensé jusque dans les moindres détails, sera toujours la meilleure option.

Si nous parlons du système, en règle générale, il en existe trois types principaux:

1. circuit de radiateur;
2. sol chaud;
3. film infrarouge.

Bien que la quatrième méthode soit possible, il s’agit d’une combinaison de deux, voire de trois types. Nous vous expliquerons les principales nuances de ces appareils, envisagerons de chauffer des chaudières et montrerons un clip vidéo sur ce sujet.

Les chaudières

Gaz

• Le plus souvent, les systèmes de chauffage pour une maison privée fonctionnent à l'aide de chaudières à gaz (à convection) traditionnelles, à l'aide desquelles ils alimentent généralement le circuit de radiateur ou une variante combinée - radiateurs et plancher chauffant. Les chaudières fonctionnent selon le schéma que vous voyez dans l'image supérieure: le gaz est acheminé par une conduite jusqu'au brûleur situé dans la chambre à combustible et réchauffe l'échangeur de chaleur à partir duquel le liquide de refroidissement se répand sur tout le circuit. L'air chaud et les produits de la combustion sont évacués dans la rue par la cheminée.
• La température optimale pour un tel appareil, l’instruction recommande de maintenir la plage dans la plage de 60 à 80 ° C - afin de préserver la plus longue durée de vie de l’échangeur thermique.. Le fait est qu’il ya un point de formation de condensat - 55-57 ° C, mais le condensat s’avère ici être acide, à partir des produits de la combustion du gaz, donc les parois de l’échangeur de chaleur commencent à s’effondrer. C'est le système le plus courant d'approvisionnement en eau et de chauffage dans une maison privée.

• Dans les cas où la maison dispose d'un système de chauffage par le sol, il est préférable d'utiliser des chaudières à gaz à condensation, également appelées basse température, pour le chauffer.. Le mode de fonctionnement optimal de ces appareils est compris entre 30 et 50? ou 30-60?, bien que le format de travail atteigne 100-110?, c’est-à-dire qu’ils peuvent être utilisés non seulement pour des températures basses, mais également pour des températures élevées. Il est à noter que l'efficacité des différents modèles atteint 109-111% et, bien que leur prix soit supérieur à celui des modèles à convection, ces unités rapportent un intérêt avec le temps.
• Le principe de fonctionnement ici est fondamentalement différent des chaudières traditionnelles, bien que le brûleur à gaz chauffe toujours l'échangeur thermique, mais la chaleur secondaire n'est pas déviée à l'extérieur, mais est également utilisée pour le chauffage.! Ici, le condensat acide est évacué par une canalisation spéciale à travers les filtres, qui tombe en cours de formation. C'est ce moment de conservation de la chaleur secondaire qui permet d'atteindre un coefficient aussi élevé, voire impossible à première vue.

Carburant liquide

• Dans les cas où il n'y a pas de gazoduc dans le village, les systèmes de chauffage des maisons privées peuvent fonctionner à partir de chaudières à combustible liquide, où le solarium est le plus souvent utilisé comme source d'énergie.. Le corps d'un tel appareil est généralement en fonte et constitue une option pour le sol, bien qu'il soit possible de le fixer au mur en acier. Toutefois, malgré la puissante couche d'isolation thermique, les modèles montés ne connaissent pas le succès.
• Dans les moteurs diesel, ainsi que dans les unités à gaz, la flamme du brûleur chauffe également l'échangeur thermique en acier résistant à la chaleur, mais le plus souvent en fonte - du fait de l'épaisseur des parois, la durée de vie de l'appareil augmente considérablement. Les brûleurs de chauffage diesel peuvent être à un étage, à deux étages et modulés - c'est la principale différence entre les chaudières. Si, sur un équipement à un étage, un seul mode de combustion est possible et que sur un mode à deux étages, deux modes sont possibles, le dispositif modulé vous permet de régler la puissance de chauffage à votre guise.

Combustible solide

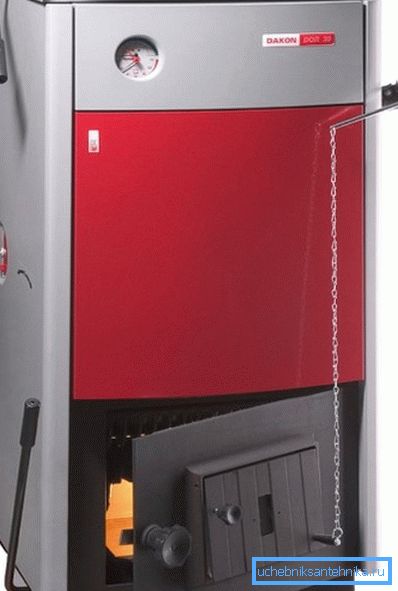

• De plus, les systèmes de chauffage des maisons privées peuvent être alimentés par des chaudières à combustible solide traditionnelles, dont le principe de fonctionnement est très similaire à celui des cuisinières traditionnelles. Le bois et le charbon et le bois de chauffage (briquettes, pellets, etc.) sont utilisés comme vecteurs énergétiques.. Les échangeurs de chaleur pour de telles unités sont fabriqués en acier résistant à la chaleur ou en fonte, bien que la deuxième option soit la plus préférable - en raison de l'épaisseur des murs, la durée de vie augmente. Le rendement de la chaudière est considérablement accru grâce aux différentes vannes qui régulent l’alimentation en air de la fournaise et des canaux de poussée.

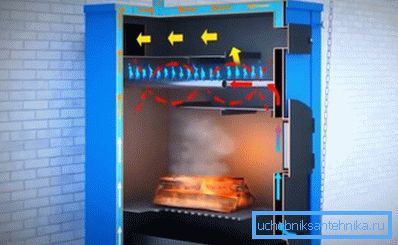

• Et voici un autre type d'unité fonctionnant au combustible solide - ce sont des chaudières à gaz ou à pyrolyse, où le combustible brûle presque sans résidus, mais il y a deux chambres - la combustion principale et la post-combustion.. Le principe de leur travail est le suivant: flamme du charbon ou du bois de chauffage dans la chambre de combustion principale, après quoi l'oxygène y est partiellement bloqué, ce qui contribue au processus de pyrolyse (décomposition thermique), accompagné d'une fumée abondante. La fumée pénètre dans la chambre de post-combustion, où de l'air chaud provenant de la première chambre est également fourni et où ces produits de décomposition thermique non brûlés brûlent complètement.
• Les chaudières génératrices de gaz sont très pratiques pour une utilisation domestique - leur installation vous permet de créer un signet après 4, 6, 8 ou 12 heures et, dans certains modèles, ce processus est autorisé après deux, voire trois jours.! La plage de combustible de pose dépend non seulement de la conception de la chaudière, mais également du combustible lui-même, par exemple, les modèles fonctionnant au charbon ont la plage la plus rare (jusqu'à trois jours). L'efficacité de tels dispositifs atteint 85% et l'évacuation de la fumée est minime - vous pouvez suspendre vos vêtements en toute sécurité dans la rue sans craindre pour leur propreté.

Électricité

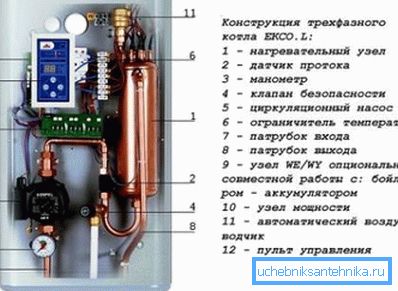

• Le principal avantage de toute chaudière électrique par rapport aux types alternatifs des unités mentionnées ci-dessus est l'absence de cheminée devant être amenée à l'extérieur. Elle n'est tout simplement pas nécessaire ici, car il n'y a pas de produits de décomposition thermique.. Ces appareils peuvent fonctionner (en fonction de la puissance) à partir du réseau AC 220 / 380V 50Hz, bien que les appareils de chauffage monophasés soient généralement utilisés à des fins domestiques.
• Le mode de fonctionnement optimal offert par le fabricant se situe principalement dans la plage de 60 à 80 ° C, bien que le maximum soit autorisé à 85 ° C et à 90 ° C la déconnexion automatique des chauffages électriques soit activée.. Le rendement le plus élevé de ces appareils de chauffage est de 93% (plus élevé uniquement pour les chaudières à condensation), et à partir de 220 V, vous pouvez choisir des modèles d’une puissance jusqu’à 9 kW - c’est suffisant pour chauffer 90 m² espace de vie.

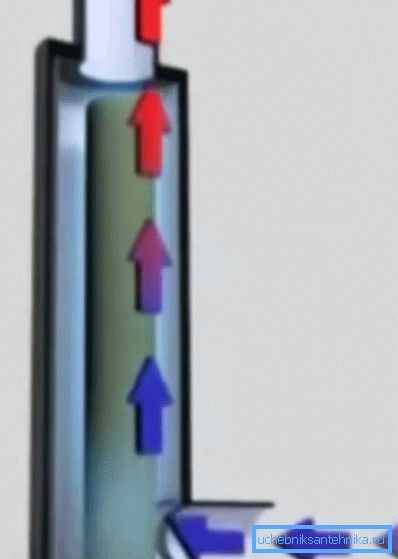

• Tout le monde sait que la fréquence du courant dans nos réseaux est de 50 Hz et que le fonctionnement de la chaudière à électrodes en dépend directement. Le liquide de refroidissement traverse son corps et les électrodes elles-mêmes sont immergées dans un liquide. Et dans ce cas, lorsque le courant est appliqué, le processus d'ionisation se produit. Considérant que les électrodes changent de polarité 50 fois par seconde, les ions changent également le sens du mouvement avec la même fréquence, ce qui provoque le réchauffement du liquide.
• Ces chaudières peuvent fonctionner à 220 / 380V 50Hz CA avec de l’eau distillée ou à basse température qui ne gèle pas à -40 ° C, ainsi que sur des liquides dont le point d’ébullition n’est pas inférieur à 100 ° C et qui sont certifiés par le fabricant..

Note Il existe également des chaudières universelles combinant deux ou trois types de combustibles, par exemple l’électricité et le gaz, le gaz et le diesel, l’énergie solaire, le gaz et l’électricité. Mais ces unités ne sont pas particulièrement populaires, car elles ne fournissent pas de rendements complets dans aucun des modes.

Systèmes de chauffage

Bande passante

Pour installer correctement le système de chauffage d'une maison privée de vos propres mains, vous devez calculer avec précision la capacité des tuyaux, par rapport à leur diamètre, afin de garantir un chauffage suffisant de la pièce. Pour de tels calculs, vous pouvez utiliser la formule D = v354 * (0.86 * Q /? T) / V, où D est le diamètre, Q est la charge en kW par zone d’essai ,? T est la différence de température sur les tubes d’alimentation et de retour, V est la vitesse. liquides en m / s.

Mais vous pouvez également utiliser le tableau ci-dessous.

Relation proportionnelle entre le débit et le diamètre de la conduite

Note La puissance de la chaudière de votre système peut être déterminée si vous connaissez la taille de votre maison. Avec des plafonds jusqu’à 260 cm, la quadrature est prise en compte, et dans les pièces plus hautes, la cubature de la maison est déjà nécessaire. Ces indicateurs se trouvent généralement dans la documentation jointe de la chaudière.

Circuits de chauffage

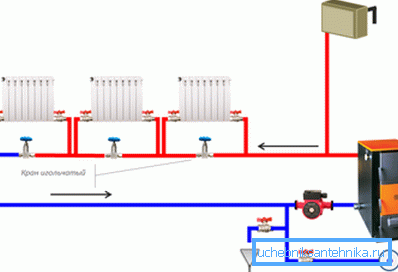

Pour commencer, voyons comment le système de chauffage par radiateur est fabriqué dans une maison privée avec ses propres mains, car il peut avoir un ou deux circuits (un tuyau, deux tuyaux). Si un seul tuyau principal est posé à partir de l'unité de chauffage, qui est rebouclée pour fournir et renvoyer le liquide, dans un bâtiment de grande surface, un tel schéma ne serait pas tout à fait efficace.

Le problème ici est que chaque batterie, recevant du liquide de refroidissement du tuyau principal, le retourne là aussi. Par conséquent, à chaque radiateur successif, l’eau du système refroidira de plus en plus.

Même si vous installez des robinets d’arrêt (robinets) entre les raccords d’alimentation et de retour, comme indiqué dans l’image supérieure, cela ne sera bénéfique que pour cette batterie. Dans la suivante, l’eau sera encore plus froide. De tels systèmes sont efficaces lorsque pas plus de 3 à 5 périphériques sont connectés dans le circuit. Par conséquent, dans les grandes maisons, il est préférable de tout refuser.

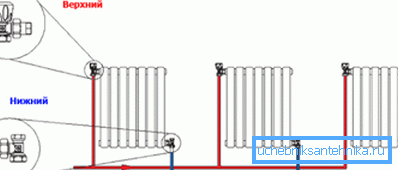

Le système de chauffage à deux tuyaux le plus rentable et le plus pratique dans une maison individuelle, c’est-à-dire que pour l’alimentation et le retour du liquide de refroidissement de la chaudière à la chaudière, sont différents tuyaux de chauffage, comme on peut le voir sur le dessin schématique supérieur. La connexion des batteries à l’autoroute peut se faire de différentes manières: en bas, en haut et en diagonale.

La température de l'eau dans la conduite d'alimentation dans un système à deux circuits est pratiquement inchangée sur toute sa longueur, car il n'y a pas d'entrée de liquide refroidi. Par conséquent, le chauffage de tous les radiateurs du début à la fin du système sera le même.

Ici, il est très important de calculer correctement le diamètre des tuyaux, car à mesure qu’il augmente, le volume du liquide augmente et, de ce fait, les coûts énergétiques de la chaudière augmentent.

Dans le secteur privé, les tuyaux d’une section de 25 à 40 mm sont généralement utilisés pour les colonnes montantes et de 20 mm pour les radiateurs.

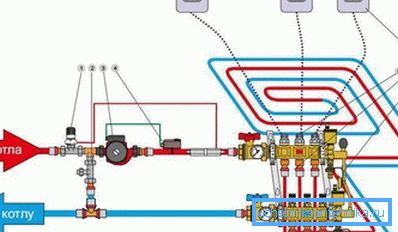

1. Vanne de régulation avec capteur de température;
2. Vanne d'équilibrage;
3. Pompe de circulation;
4. Thermostat de sécurité (facture);
5. Vannes collectrices électriques;
6. Collecteur;
7. Dérivation (nécessaire dans les chaudières à haute température);
8. Thermostat d'ambiance.

Dans le cas de la combinaison de radiateurs avec un sol chaud, vous devrez fournir du liquide de refroidissement à différentes températures - pour des batteries de 60 à 80 ° C et pour le contour du sol - 30 à 50 ° C.

Pour effectuer cette séparation, vous aurez besoin d'une unité de mélange par pompe, qui consiste généralement en une dérivation. Une vanne à trois voies intervient pour régler le flux chaud. Lorsque le fluide dans le tuyau d'un sol chaud atteint la température souhaitée, la vanne du tuyau d'alimentation ne le dirige pas vers le sol chauffé, mais le laisse simplement tomber dans le tuyau de retour jusqu'à ce que le thermostat donne l'ordre de chauffer le circuit.

Conclusion

Certains utilisateurs souhaitent savoir comment vider le système de chauffage dans une maison privée, mais il s'agit d'un sujet assez vaste, qui devrait être mis en évidence dans un article séparé. Nous disons seulement que cela se fait d’abord avec de l’eau froide puis de l’eau chaude avec l’ajout d’agent de blanchiment et d’un compresseur. Le circuit est déconnecté de la chaudière au moyen de vannes d'arrêt (robinets).
