Système de chauffage diy: conseils pour un débutant

Le thème de cet article est un système de chauffage à installer soi-même. Nous devons nous familiariser avec ses principaux éléments, afin de déterminer le choix des équipements et des matériaux, avec le câblage et le schéma de câblage des appareils de chauffage.

Alors commençons.

Source de chaleur

Comment chauffer une pièce située à une distance considérable de la conduite de chauffage la plus proche? De toute évidence, cela nécessite une source de chaleur indépendante - une chaudière à eau.

Lors du choix d'un type de chaudière, il convient de prêter attention à ses deux propriétés:

• L'efficacité Plus le prix d'un kilowatt d'énergie thermique est bas, plus les coûts d'exploitation sont bas.
• Autonomie de travail. Idéalement, les équipements de chauffage ne devraient pas nécessiter une attention particulière.

Faisons les évaluations correspondantes, puis comparons les positions des chaudières de différents types.

L'efficacité

Il semble que le tableau ne nécessite aucun commentaire. Le gaz principal est largement meilleur marché en ce qui concerne le chauffage.

Autonomie

Mais sur ce paramètre, les estimations seront très différentes de la note précédente.

1. Le leader incontesté est l'électricité. La chaudière électrique ne nécessite aucun entretien sous une forme ou une autre, ni l'élimination des produits de combustion. Il suffit au propriétaire de régler la température du liquide de refroidissement ou, en présence d’un thermostat externe, la température de l’air de la pièce.

1. En deuxième place pour la facilité d'utilisation - gaz. La disposition des systèmes de chauffage avec une chaudière à gaz leur permet également de travailler indépendamment et indéfiniment, en maintenant la température de consigne. Le propriétaire devra uniquement assister à l’installation du conduit d’air menant à la rue.

Pour clarifier: nous parlons de chaudières à allumage électronique. La cuisson piézo rend la chaudière non volatile, mais il est nécessaire de l'allumer (en particulier avec un allumeur éteint) manuellement.

1. L'utilisation de carburant diesel permet également au système de fonctionner de manière autonome pendant une longue période.; Cependant, un réservoir massif avec du carburant diesel et le bruit du brûleur, qui diffère peu du bruit des avions au décollage, rend l'utilisation de cette source de chaleur moins confortable.
2. Les chaudières à pellets avec une trémie et une alimentation automatique en combustible fournissent un niveau d'automatisation légèrement inférieur: la trémie doit être chargée périodiquement et la trémie ne vous évitera pas de nettoyer le cendrier.
3. Enfin, les chaudières à combustibles solides nécessitent le plus d'attention.. Le charbon et le bois de chauffage doivent être chargés toutes les quelques heures. L'utilisation de générateurs de gaz, de chaudières à combustion supérieure et d'accumulateurs de chaleur change la donne pour le mieux, mais pas de façon aussi radicale.

Les conclusions sont assez évidentes - si vous avez la possibilité d'utiliser le gaz principal, vous ne pouvez pas rechercher d'autres options pour la mise en œuvre du chauffage.

Lors du choix d'une chaudière à gaz, il convient de prêter attention à quelques caractéristiques supplémentaires.

• Si les coupures de courant ne sont pas systématiques, nous choisirons un produit à braquage forcé et à allumage électronique.
• Les chaudières à condensation sont plus économiques que les chaudières à convection de 9 à 11%. Ils utilisent non seulement la chaleur de combustion des gaz, mais également l'énergie libérée lors de la condensation des produits de combustion.

Puissance thermique

Comment construire un système de chauffage qui fournira à la maison la quantité de chaleur nécessaire? Évidemment, cela vaut la peine de commencer par les calculs. Nous devons estimer le rendement thermique de la chaudière et la puissance totale des appareils de chauffage.

La formule de calcul est la suivante: Q = V * Dt * k / 860.

En cela:

• Q - puissance thermique (KW).
• V est le volume de la maison en taille (y compris les murs) en mètres cubes.
• Dt - la différence de température entre la maison et la rue dans les cinq jours les plus froids de l'hiver. Vous trouverez des données sur le minimum moyen pour votre ville dans la célèbre encyclopédie en ligne. la température interne est prise conformément aux normes sanitaires (18 - 22С).
• k - coefficient de réchauffement. Il est interpolé sur la base du tableau suivant:

Par exemple, pour une maison de 8 x 8 x 6 mètres avec une température interne de + 20 ° C et un minimum moyen de janvier de -24 ° C, réalisée avec une isolation de haute qualité (k = 0,8), vous aurez besoin de (8 * 8 * 6) * (20 - 24) * 0,8 / 860 = 16 kilowatt (arrondis) de chaleur.

Pour distribuer ce pouvoir aux locaux, il suffit de calculer leur part dans le volume de la maison entière.

Vous ne devez pas oublier quelques subtilités:

• Les locaux sans radiateurs (hall d'entrée, débarras, toilettes) sont chauffés par des pièces adjacentes. Leur volume mérite également d'être pris en compte.

• Dans la cuisine, il existe généralement de nombreuses sources de chaleur: réfrigérateur, cuisinière, micro-ondes, etc. La valeur estimée est généralement réduite de 20 à 25%.

Appareils de chauffage

Il est évident que le dispositif du système de chauffage doit inclure non seulement la source de chaleur, mais également les dispositifs de chauffage. Quelles batteries choisir le mieux pour un propriétaire économique?

Tout d’abord, réfléchissons aux conditions dans lesquelles le radiateur fonctionnera dans un système autonome.

La température de fonctionnement est généralement comprise entre 50 et 80 degrés. La pression de travail ne dépasse pas 2,5 atmosphères. Les chocs hydrauliques sont exclus - à moins, bien sûr, que le circuit ne soit rempli, la vanne s'ouvre brusquement et en panne.

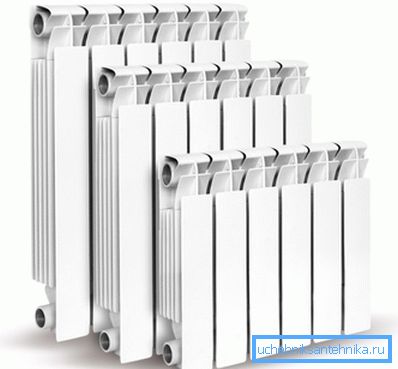

Dans ce cas, vous pouvez opter en toute sécurité pour les radiateurs sectionnels en aluminium: beaux, économiques et avec une excellente dissipation de la chaleur.

Les pipes

Comme nous l'avons déjà constaté, les pressions extrêmes et les températures élevées dans un circuit autonome ne sont pas prévues. Dans ce cas, vous pouvez économiser sur les tuyaux: nous choisirons un polypropylène peu coûteux, léger et durable.

Ce matériau ayant un coefficient de dilatation thermique élevé, nous devrons:

• Choisissez des tuyaux avec renforcement. Une couche de papier d'aluminium réduira sensiblement l'allongement lorsqu'elle est chauffée.
• Pour fournir de longues sections droites du remplissage avec des compensateurs - coudes en anneau ou en forme de U.

Comment effectuer le chauffage avec l'utilisation de polypropylène?

Pour le soudage de tuyaux avec raccords, un fer à souder à basse température est utilisé. Les surfaces fondues sont fixées dans la position de travail et deviennent 10 à 40 secondes plus tard (selon la taille).

Un point important: la feuille d’aluminium doit être retirée du domaine du soudage par stripping (rasoir). Cela affaiblirait la connexion et pourrait provoquer à l’avenir une rupture de conduite.

Quel diamètre de tuyau dois-je choisir?

1. Pour embouteiller une petite maison (pas plus de 150 m2 par étage) - avec un diamètre extérieur de 25 mm.
2. Pour les connexions aux radiateurs - d'un diamètre de 20 mm.

Éléments supplémentaires

Comment est le système de chauffage d'un type fermé?

En plus de la chaudière, des tuyaux et des batteries, il possède:

• La pompe de circulation qui met le liquide de refroidissement en mouvement.
• Cavalier avec de l’eau froide pour remplir le système d’eau.
• Décharge dans les points inférieurs du circuit, ce qui lui permet de se vider complètement.
• Vase d'expansion. Il compense l'augmentation du volume de liquide de refroidissement lorsque la température augmente.
• Une soupape de sécurité qui fonctionne lorsque le réservoir est trop rempli et que la pression est supérieure à celle calculée.
• Manomètre ou thermomanomètre pour surveiller les paramètres du système.
• Évent automatique.

Cependant, une pompe, un purgeur d'air, une soupape de sécurité et (parfois) un vase d'expansion sont souvent montés dans le corps de la chaudière, ce qui en fait une mini-chaufferie. Avant de faire du shopping, lisez la documentation.

De plus, optionnel peut être installé:

• Séparez les différents appareils de chauffage et les différentes sections du contour de la vanne.
• Puisard devant la pompe.
• Des manettes ou des thermostats qui régulent la température des radiateurs.
• Dans les points supérieurs du circuit - conduits d'air supplémentaires.

Mise en page

Comment effectuer le chauffage dans une maison à un étage? Selon l'auteur, la meilleure solution serait Leningrad - un câblage à une conduite autour du sol avec des radiateurs connectés en parallèle à la bouteille principale. Il est absolument sans problème et empêche la circulation de s'arrêter dans une partie du circuit en raison d'une surchauffe.

Comment effectuer le chauffage sur deux étages?

Il y a deux options possibles.

1. Deux anneaux (un par étage) avec un étranglement, limitant la perméabilité du plus court des contours.

1. Système à deux tuyaux avec mise en bouteille au premier étage et dans le grenier et connexion avec des colonnes montantes avec appareils de chauffage.

Comment connecter des radiateurs?

Pour les appareils de chauffage courts (pas plus de 7 sections), le raccordement latéral traditionnel sera optimal. Les piles plus longues doivent être connectées en diagonale ou de bas en bas.

Conclusion

Nous espérons que notre matériel aidera le lecteur à choisir et à installer des équipements de chauffage. Vous trouverez des informations supplémentaires sur l'installation de systèmes de chauffage de leurs propres mains dans la vidéo ci-jointe.

Des succès!
