Système de chauffage horizontal: caractéristiques de
Le câblage horizontal du système de chauffage est utilisé depuis longtemps dans le monde entier. Dans notre pays, il commence tout juste à être mis en œuvre avec succès dans de nouveaux bâtiments. Ce qui est si attrayant et quels types cela se produit, nous considérons dans cet article.
Principes de fonctionnement
Le système considéré a la composition structurelle suivante:
| Nom d'article | Description et objectif |
| Porte-aliments | Il est situé dans l'entrée ou dans un local technique spécial, fournit un liquide de refroidissement chauffé |
| Sortie riser | Situé dans l'entrée ou dans un local technique spécial, affiche le réfrigérant déjà refroidi |
| Collecteur | Installé à chaque étage et étend le système pour les appartements |
| 2 vannes | Installé sur chaque appartement, vous permettant de contrôler le débit de liquide de refroidissement |

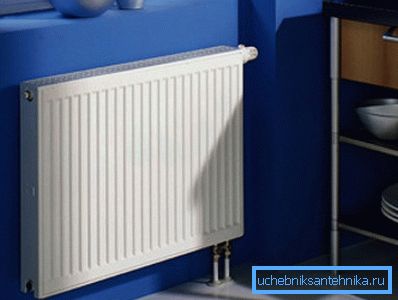

| Tube d'alimentation | Fournit un radiateur de liquide de refroidissement chauffé, se cachant dans la chape |
| Tuyau de retour | Élimine le liquide de refroidissement refroidi et se cache dans la chape |
| Radiateur | Chauffe la pièce |
Types de câblage
En fonction de sa conception, le câblage horizontal du chauffage peut être:

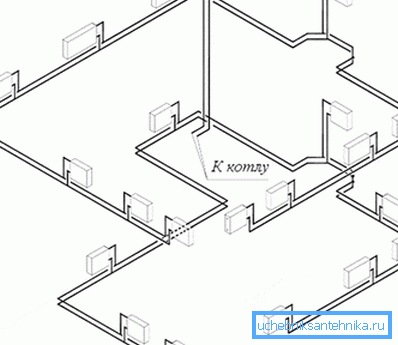

Tuyau simple

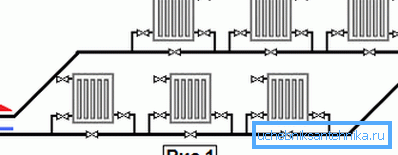

Comme on peut le comprendre sur la figure, dans ce mode de réalisation, le liquide chaud et le liquide froid passent à travers le même tuyau et les radiateurs sont connectés en série l'un par rapport à l'autre.
Bien sûr, le prix de cette conception est beaucoup plus bas en raison de l’économie de matériaux, mais quelques inconvénients tangibles se font jour:
- L'eau refroidit au cours de cette période jusqu'à traverser tout le circuit, ce qui réduit considérablement l'efficacité et augmente les coûts de chauffage de la pièce..
Conseil: Il est recommandé de limiter l'utilisation de tels systèmes dans les petites maisons privées. Dans ceux-ci, les circuits de chauffage ne sont pas assez grands pour supporter pleinement la perte de chaleur prématurée du liquide de refroidissement.
- La différence tangible entre les températures des premier et dernier radiateurs du circuit. Cela affecte négativement la distribution uniforme de la chaleur.

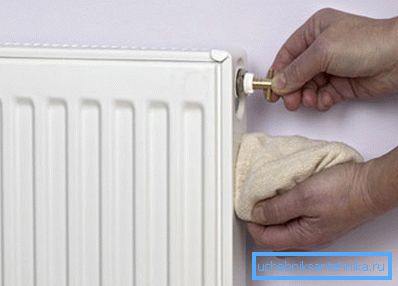

- La complexité de l'ajustement de leurs propres mains. Chaque changement dans le fonctionnement de l'un des radiateurs affectera le fonctionnement de tous les autres.
- Inconvénients dans l'exécution des réparations, même la plus petite restauration nécessitera l’arrêt complet du système.

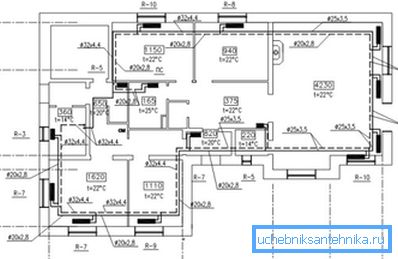

Double tube
Il existe déjà de nombreux avantages par rapport à la version précédente et le potentiel du câblage horizontal est pleinement exploité:
- Le liquide circulant dans les batteries n'a pas le temps de se refroidir., puisque l'écoulement du liquide de refroidissement se produit sur un tuyau, et la décharge de l'eau refroidie - sur l'autre.
- Le radiateur chauffe en parallèle, ce qui donne la chance d'atteindre sur eux une température identique, et donc le meilleur microclimat de la maison.
- La capacité de contrôler la température. Cela permet une utilisation plus économique du système de chauffage, réduisant sa puissance pendant les périodes de réchauffement à l'extérieur.

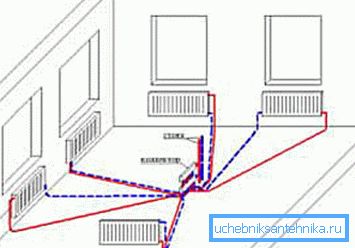

Faisceau double tube

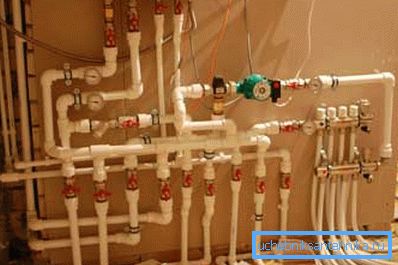

Il s'agit d'un collecteur, car il prévoit l'installation d'un collecteur dans chaque appartement, qui distribuera le débit de liquide de refroidissement à chaque radiateur individuellement.
Cette disposition des tuyaux présente cependant plusieurs inconvénients:
- Un grand nombre de matériaux, ce qui augmente considérablement le coût du système.
- Le besoin de pompes de circulation.
Mais un grand nombre d'avantages en fait toujours le plus progressiste et le plus populaire:
- L'admissibilité d'ajuster individuellement les performances de chaque radiateur. Cela fournit des opportunités uniques pour contrôler le microclimat de votre maison.
- Chacun des circuits est un système fermé autonome.. Ils peuvent être équipés d’appareils supplémentaires et, si nécessaire, aucune réparation ne sera nécessaire pour éteindre tout le chauffage, il suffira d’éteindre la batterie désirée.
- Aucun évent sur les radiateurs, ils sont déjà sur le collecteur.
Conseil: il est également recommandé d'installer les compteurs de consommation de chaleur immédiatement. Ils permettront de ne prendre en compte que la chaleur dont vous avez besoin, afin que vous n'ayez pas à payer pour une pièce surchauffée.
Caractéristiques générales
Tant d'avantages, mais quel est le piège? Jetons un coup d'œil à l'aspect économique du chauffage horizontal:
Épargne
Par rapport aux systèmes verticaux traditionnels, la conception à l’étude est plus onéreuse, en particulier en ce qui concerne la distribution du faisceau à deux tubes. Mais des recherches à long terme dans ce domaine montrent que cela a porté ses fruits au cours des deux ou trois premières années. Qu'est-ce qui rend cela possible?
Voyons voir:
- Environ 20% du coût de l’ensemble des travaux d’installation sont à la charge du développeur, car les tuyaux de chauffage sont posés dans la chape lors de son coulage.
- La régulation de la puissance des radiateurs permet des économies par temps chaud.
- Réduire le nombre d'accidents et de fuites vous permet également d'économiser le budget familial pour les appels des plombiers.
- Les tuyaux en plastique utilisés sont beaucoup moins chers que les tuyaux en acier.
Éléments saillants minimum
Par ailleurs, il convient de noter que les tuyaux d’alimentation en liquide de refroidissement sont dissimulés dans la chape. De ce fait, les avantages suivants peuvent être distingués:
| La vertu | Description |

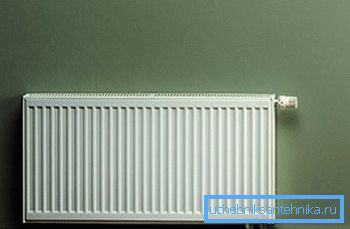

| Esthétique | Les réparations par les concepteurs gagnent rapidement en popularité et tout le monde ne veut pas voir des colonnes montantes en métal à la maison. Dans ce cas, ce problème est complètement résolu, tout le câblage est caché dans le sol et n’interfère pas avec l’intérieur. |
| La sécurité | Cela est particulièrement vrai dans le cas de la présence dans la maison de jeunes enfants. Les tuyaux d'acier exposés peuvent souvent causer des brûlures ou des blessures corporelles. |

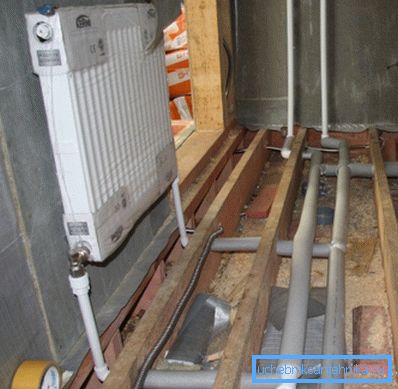

| La praticité | La durée de vie d'un pipeline en polypropylène, caché dans le béton, atteint cinquante ans, ils ne sont pas sensibles à la corrosion et élastiques. Toutes ces qualités écartent la possibilité d’une fuite pour une durée indéterminée. |

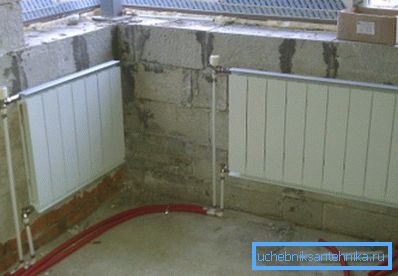

L'assemblée
Il convient de noter immédiatement que les instructions d'installation d'un système de chauffage horizontal sont plutôt compliquées et qu'il n'est pas recommandé d'effectuer le travail vous-même.
Cela est dû aux raisons suivantes:
- La complexité des calculs et de la conception nécessaires, ce que seul un ingénieur professionnel peut.
- Directement pour l'installation, la mise en route et le débogage, vous devez également posséder une expérience et une connaissance pertinentes des normes les plus récentes, qui dans notre domaine ne font que s'intégrer.
- La nécessité de confirmer la mise en œuvre de toutes les normes nécessaires par les experts gouvernementaux qui doivent enregistrer tous les équipements de chauffage.
Toute erreur dans le projet ou au stade de la connexion peut entraîner des coûts supplémentaires qui dépasseront le coût du travail des professionnels recrutés. Réfléchissez donc quelques fois avant de procéder vous-même à l'installation d'un système de chauffage horizontal.
Conclusion
Les systèmes de chauffage horizontaux sont à bien des égards supérieurs au câblage vertical traditionnel. Ils offrent de meilleures performances, une plus grande fiabilité, la capacité de contrôler les performances et de nombreux autres avantages techniques. Et même leur coût plus élevé avec intérêts est rentable dès les premières années d’exploitation.
Sur la vidéo fournie, vous pourrez vous familiariser avec d’autres supports directement liés au sujet indiqué: choisissez uniquement le meilleur pour votre maison!
