Système de chauffage leningradka: raccordement,

Le système de chauffage d'une maison privée Leningradka est l'une des solutions les plus fiables et les plus simples à utiliser. Nous parlerons des caractéristiques, des avantages et des moyens de connecter ce système de chauffage.

Système de chauffage monotube (Leningradka)

Définition et composition

Leningradka est le nom d'un système de circulation de liquide de refroidissement monotube dans le circuit de chauffage d'une maison. Dans ce cas, les radiateurs ou les batteries sont connectés en série et l'eau se déplace en boucle fermée:

La figure montre les nœuds principaux:

1. Chauffage de l'eau de chaudière. Il existe des unités à gaz, à bois, en tourbe, à combustible solide, à électricité et à essence, qui utilisent le plus souvent des chaudières à gaz;
2. Buse pour évacuer l'air et vider l'eau du vase d'expansion. La présence d'une telle buse indique un type de chauffage ouvert, dans lequel l'eau en excès est éliminée sans créer de pression; (Voir également l'article Aérer le système de chauffage: Caractéristiques.)
3. Vase d'expansion. Conçu pour ajuster la pression en accumulant de l'eau lors de la dilatation thermique et en recul lors du refroidissement. En cas d'accident et de surchauffe / ébullition du liquide de refroidissement, il joue le rôle d'évacuation d'urgence de l'eau;
4. Pompe de circulation. Fournit la pression et le débit de circulation nécessaires du liquide de refroidissement dans les circuits à circulation forcée;
5. Robinet à bille vider l'eau. Il est nécessaire de retirer le liquide de refroidissement de la canalisation et des radiateurs pendant la période de réparation ou de préserver le circuit de chauffage pour l’hiver;
6. Tuyau d'alimentation en eau chauffée;
7. La grue de Mayevsky pour éliminer l'excès d'air du radiateur;
8. Radiateur ou batterie;
9. Tuyau de refroidissement des gaz d'échappement (obratka);
10. Évacuation des eaux usées pour l'élimination de l'eau extraite de la conduite principale;
11. Robinet à boisseau sphérique raccordant l’alimentation en eau. Lorsqu'il est déverrouillé, le circuit est rempli d'eau, puis le robinet est verrouillé et le chauffage démarre;
12. Filtrez pour la purification de l'eau avant d'alimenter le pipeline;

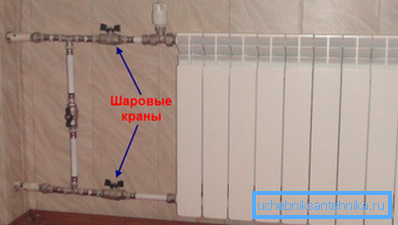

13. Robinet à bille pour éteindre le radiateur. Vous permet d'éteindre des batteries individuelles pour réparation ou pour économiser de l'énergie;

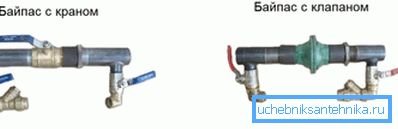

14. Bypass ou bypass. Vous permet de régler (si une vanne à pointeau est installée) ou de couper l'un ou l'autre des radiateurs du circuit commun.

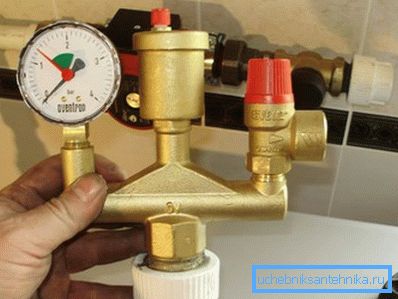

Le système de chauffage du type fermé suppose la présence d'un vase d'expansion sans sortie. Ce chauffage fonctionne sous pression et, pour les opérations d’urgence, la protection est fournie sous la forme d’une structure simple:

Faites attention! La solution à un tuyau suppose une disposition cohérente des appareils de chauffage sur une voie publique ou une colonne montante. Cela vous permet d'économiser sur les canalisations et les activités d'installation.

Espèces

En plus de la division en espèces fermées et ouvertes, Leningradka diffère par le type de câblage en types horizontal et vertical.

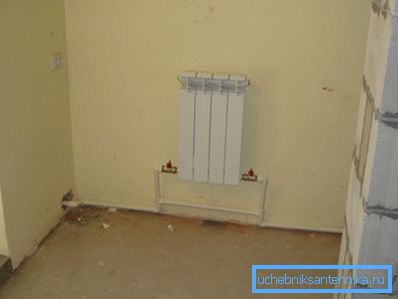

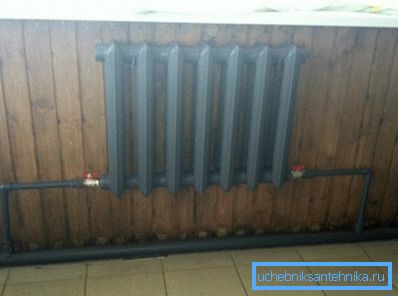

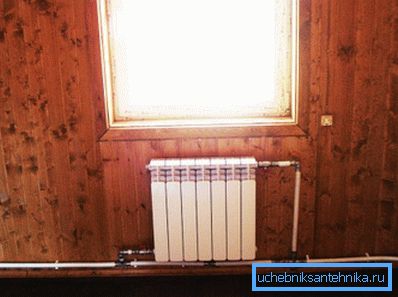

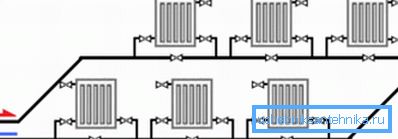

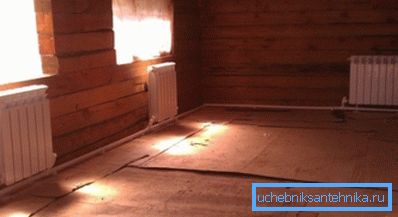

Le système de chauffage horizontal dans une maison privée est préférable. Il s’agit de la pose de la route le long du contour de la pièce, le long du mur extérieur, dans l’épaisseur du sol ou au-dessus de sa surface. Les radiateurs sont connectés en série à la ligne principale:

Faites attention! Il est souhaitable de faire un circuit, alors que le nombre de radiateurs dans le circuit ne devrait pas dépasser 10 pièces. Lors du raccordement de deux circuits de longueur et de transfert de chaleur différents, leur débit doit être régulé à l'aide de vannes à aiguille afin d'éviter tout déséquilibre du système.

En cas de distribution verticale des tuyaux, les appareils de chauffage sont connectés en série à la colonne montante commune. Dans de tels cas, on utilise généralement la circulation forcée et la réserve d’eau supérieure.

Faites attention! Comme vous pouvez le constater, avec le câblage vertical, on réalise le plus souvent une connexion en parallèle de plusieurs chaînes de tubes simples à une colonne montante commune. C'est pratique pour les immeubles de grande hauteur.

Avantages et inconvénients

Si nous parlons des avantages du chauffage monotube, ils reposent principalement sur l’économie et la fiabilité:

• Le contour d'un seul tube implique une consommation moindre du tuyau, donc le coût du projet diminue;
• L’assemblage, la soudure et d’autres travaux connexes avec un seul tuyau sont nettement inférieurs. Cela vous permet également d'économiser sur la rémunération du travail, les coûts énergétiques, le temps et les consommables;
• Le système a fait l'objet de tests de longue date et s'est révélé extrêmement fiable.;
• Il est possible de cacher le tuyau sous le sol. Il convient de prendre en compte les pertes de chaleur de la ligne de contact avec les structures de plancher et de réaliser une isolation thermique appropriée;
• La présence de by-pass vous permet de réparer des appareils dans le fonctionnement du chauffage, et aussi pour réguler l'intensité du travail des batteries individuelles et des locaux.

Les inconvénients de Leningradka incluent ses qualités:

• La nécessité de respecter le bon ratio du diamètre du pipeline, une grande section transversale de la conduite principale;
• Chauffage inégal des radiateurs en fonction de leur retrait de la chaudière. Pour équilibrer les températures, il est nécessaire d'augmenter la taille et le nombre de sections de la batterie à mesure que celle-ci s'éloigne de la source de chaleur.
• En raison de la répartition inégale de la chaleur, il n’est pas recommandé de connecter plus de 10 radiateurs dans un circuit. Cette solution ne convient donc que pour chauffer une maison privée. C’est la méthode la plus simple à mettre en œuvre de vos propres mains.

Faites attention! L'analyse des avantages et des inconvénients d'un système de chauffage monotube permet de conclure qu'il convient aux maisons privées et aux petites communes.

Conclusion

Leningradka vous permet d’organiser facilement et à peu de frais le chauffage dans une maison privée. Il se caractérise par la flexibilité et la possibilité d'ajuster l'intensité de transfert de chaleur de chaque appareil de chauffage. Pour une expérience plus complète, regardez la vidéo à la fin de l'article.
