Système de chauffage monotube: comment chauffer votre maison

Le choix de chauffer votre propre chalet est l’une des étapes les plus importantes de la conception et de la construction de logements. Cela dépend non seulement du confort et du confort de la maison, mais du montant des dépenses consacrées aux services publics. Le choix optimal pour les bâtiments de petite surface est un système de chauffage monotube à circulation naturelle, dont les règles d'installation vous permettent de le faire vous-même et qui seront discutées ci-dessous.

Espèces

Le chauffage monotube peut être conçu selon plusieurs schémas différents. Le choix d'un particulier dépend de vos préférences personnelles, ainsi que des caractéristiques de l'objet en cours de construction.

Cependant, tout système de chauffage monotube présente les caractéristiques suivantes:

• dans ce réseau d'ingénierie, il n'y a pas de division entre les canalisations d'alimentation en fluide de refroidissement et l'eau de refroidissement des radiateurs;
• tous les appareils sont connectés en série dans un système commun, et le liquide de refroidissement traversant le système décrit un anneau;
• Un système de chauffage fermé à un tuyau (avec un cercle fermé de circulation d'eau chaude) peut être combiné à un système à deux tuyaux - dans ce cas, de l'eau est fournie aux étages et évacuée via deux canaux, et le câblage est disposé un par un.

Les ingénieurs civils distinguent quatre types de circuits à un tuyau, qui diffèrent par le type d'installation du pipeline reliant la chaudière aux radiateurs.

1. Système de chauffage à tuyau unique avec disposition des tuyaux inférieurs. Dans ce cas, le liquide de refroidissement coule à travers des tuyaux disposés horizontalement et posés sur le sol (ou en dessous), après quoi il monte jusqu'aux panneaux de chauffage installés. Les avantages de ce système sont un ajustement facile de la température et la possibilité de bloquer des éléments individuels du réseau d'ingénierie en cas d'accident ou de maintenance préventive.

1. Système de chauffage monotube avec distribution supérieure. Ici, le liquide de refroidissement sortant de l'appareil de chauffage monte immédiatement au point le plus élevé du réseau, après quoi il est distribué au moyen de tuyaux posés horizontalement sur les panneaux de chauffage.

1. Système de chauffage vertical monotube. Sa particularité est qu'il n'y a pas de tuyaux posés horizontalement dans les chambres. Ici, le liquide de refroidissement, tombant dans la partie supérieure, s'écoule verticalement vers le bas, en passant le long du chemin à travers les radiateurs installés dans les pièces.

1. Le système de chauffage horizontal monotubes est fondamentalement similaire au précédent, mais ici les tuyaux sont disposés horizontalement. Ce schéma est souvent utilisé dans les maisons à un étage.

Outre les variétés décrites ci-dessus, le système monotube du système de chauffage est le suivant:

• avec circulation naturelle du liquide de refroidissement;
• avec l'organisation forcée du débit d'eau.

Dans le premier cas, l'écoulement du fluide est fourni par la différence de température et, par conséquent, par la densité. La pression de l'eau refroidie sortant des radiateurs déplace le liquide de refroidissement moins dense et chaud vers les points les plus élevés du pipeline, d'où il se répand plus loin.

Pour qu'un tel réseau fonctionne normalement, il est nécessaire, lors de l’installation des tuyaux, d’organiser leur pente vers la chaudière de 3 à 4 degrés. Et cela n’est pas toujours possible dans les bâtiments d’un étage de grande longueur (plus de 30 mètres).

Le système de circulation forcée est en outre équipé d'une pompe qui est installée devant l'entrée de la canalisation de retour (froide) vers la chaudière. Dans ce cas, la pente peut être réduite (de 0,5 à 1 degré).

Faites attention! Le schéma à circulation naturelle est préférable, car il est plus non volatil - son fonctionnement ne dépend pas de la présence ou de l'absence d'électricité.

Pour éviter la stagnation de l'eau lors d'une panne de courant, les ingénieurs conseillent d'installer un capteur dit accélérateur. Il s'agit d'un tuyau vertical courant qui élève le liquide de refroidissement vers le haut du système, à une hauteur d'au moins 1,5 mètre par rapport aux radiateurs.

L'assemblée

Principe de fonctionnement et éléments

Le système de chauffage fermé monotube est un anneau dans lequel sont inclus tous les composants:

• la chaudière qui chauffe le liquide de refroidissement à une température prédéterminée;
• les tuyaux à travers lesquels de l'eau chaude est fournie aux radiateurs et après leur passage à la chaudière;
• panneaux chauffants;
• vase d'expansion.

En choisissant une chaudière, faites attention au type de combustible utilisé. Les appareils de chauffage les plus économiques, où l'eau est chauffée au gaz. Mais pour cela, il est nécessaire que le gazoduc s'adapte à votre site. De plus, on utilise souvent des équipements à combustibles solides ou liquides, des bouteilles de gaz liquéfiées ou des unités combinées.

Le diamètre des tuyaux dépend de la longueur du réseau de chauffage, du type de radiateur installé dans la maison, de la puissance de la chaudière, etc. Actuellement, les pipelines les plus courants de divers polymères.

Lors du choix des tuyaux et des radiateurs pour la conception d'un système de chauffage monotube, il est nécessaire de prendre en compte des paramètres d'ingénierie (volume du fluide requis, pression, température, diamètre des conduites, surface des radiateurs, etc.), qui doivent être déterminés à l'avance.

Le calcul du chauffage hydraulique - un système monotube avec n'importe quel emplacement de l'alimentation principale en liquide de refroidissement - peut être effectué indépendamment ou confié ce travail à un spécialiste. Le prix d'un tel service n'est généralement pas très élevé.

Le vase d'expansion est nécessaire pour réguler la pression du fluide dans le système et empêcher sa panne en cas d'augmentation. Système de chauffage moderne implique l'utilisation d'un vase d'expansion de type fermé. Il se compose de deux chambres séparées par une cloison flexible. Dans l'un d'eux, l'air est pompé sous haute pression, le second est raccordé aux tuyaux de chauffage.

Faites attention! Les réservoirs d’expansion de type fermé peuvent être installés non seulement au sommet du système, mais également à n’importe quel endroit qui vous convient, par exemple une chaufferie ou une buanderie. Un autre avantage est que l'absence de contact direct avec l'air empêche la corrosion prématurée des parties métalliques du système de chauffage.

Sélection d'options pour la connexion de panneaux chauffants

Le schéma de raccordement à un tuyau des radiateurs de chauffage permet l’écoulement du liquide de refroidissement ou la construction de ce que l’on appelle des by-pass - sections de tuyaux à travers lesquelles l’eau chaude peut circuler, en contournant le radiateur.

Dans le premier cas, la disposition de la colonne montante pour le transport de fluide n’est pas supposée. L'eau coule de la chaudière et traverse chaque radiateur: du haut vers le bas ou du plus proche au plus éloigné. Dans le même temps, la température de l'eau diminuera progressivement et les pièces les plus basses (les plus éloignées) risquent d'être mal chauffées.

Cette situation peut être évitée si des radiateurs d'une surface plus petite sont montés au début du système de chauffage plutôt qu'à la fin.

L’inconvénient du système est à juste titre l’impossibilité d’installer des vannes d’arrêt et des vannes thermostatiques sur les conduites, car le chevauchement d’une seule vanne entraînera l’inopérabilité du système dans son ensemble.

Dans le second cas, une canalisation de transit, une dérivation, est montée sous le radiateur de chauffage, ce qui permet un chauffage plus efficace de toutes les pièces.

Faites attention! Les dérivations doivent être constituées de tuyaux de diamètre inférieur à celui de la conduite principale, sinon une quantité suffisante de liquide de refroidissement ne pourra pas s'écouler dans le radiateur.

Tous les points d'entrée d'eau dans le panneau de chauffage, ainsi que les tuyaux de dérivation, doivent être équipés de robinets. Cela vous permettra de régler séparément la température du système de chauffage dans chaque pièce. De plus, en cas d’accident, il est possible de désactiver temporairement une section donnée et de la réparer ou de la remplacer sans arrêter complètement le chauffage.

Technologie d'installation

L'installation du réseau d'ingénierie décrit ne peut être effectuée qu'après le calcul hydraulique d'un système de chauffage monotube. Cela dépend des éléments qui seront utilisés.

La séquence même des actions est la suivante:

1. Une chaudière de chauffage est installée dans un lieu présélectionné et préparé. L'instruction décrivant ce processus est fournie avec l'appareil. Il est conseillé de confier l'installation de cet équipement à un spécialiste de l'organisation où vous avez acheté l'appareil. Il donnera une garantie sur son travail.
2. Le pipeline est en construction. Dans le même temps, il est nécessaire de monter les tés à l’avance sur les lieux d’installation des radiateurs. Assurez-vous que tous les tuyaux sont installés avec une pente, sinon la circulation naturelle du liquide de refroidissement sera perturbée.

1. Dans le cas d'une installation de chauffage à débit d'eau forcé, vous devez installer une pompe électrique. N'oubliez pas que cet équipement est conçu pour pomper de l'eau dont la température ne dépasse pas 60 degrés. Par conséquent, il doit être installé au point final du système, avant que le réfrigérant refroidi ne pénètre dans la chaudière.
2. Ensuite, connectez le vase d'expansion. Comme mentionné précédemment, un conteneur fermé avec une membrane peut être monté n'importe où, et un conteneur ouvert ne peut être installé que sur le point le plus élevé du système.

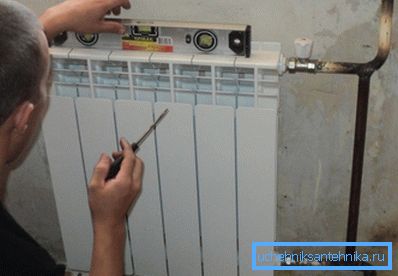

3. À la fin de l'étape précédente, vous pouvez commencer à réparer les radiateurs. Ils sont fixés au mur à l’aide de supports complets. Avant de marquer et de percer, vous devez vous familiariser avec les recommandations du fabricant concernant l’installation. Il est important de respecter les distances prescrites par rapport aux murs, aux appuis de fenêtre, aux sols et aux autres éléments structurels du bâtiment.
4. Les panneaux chauffants sont installés sur la base de votre schéma choisi. N'oubliez pas de connecter les vannes, les thermostats, les bouchons, les vannes pour la purge d'air, etc.

1. Avant de verser le liquide de refroidissement, une pression sous air comprimé est effectuée, puis le système est rempli d'eau, un test est effectué et les modes de fonctionnement sont ajustés.

Un système de chauffage vertical à un tuyau avec une distribution de tuyaux inférieure est plus approprié pour les maisons privées à plusieurs étages, avec un système horizontal - pour les maisons à un étage. Mais rappelez-vous que lorsque la superficie de la maison est supérieure à 200 mètres carrés. Pour des longueurs de tuyau supérieures à 30 mètres, vous devez soit installer des pompes puissantes, soit choisir un autre schéma d’installation pour le système de chauffage.

Conclusion

Le système de chauffage horizontal à tuyau unique est l’un des moyens les plus efficaces de chauffer de petites habitations. Si vous êtes propriétaire d'un logement spacieux, il est conseillé d'opter pour des régimes plus complexes mais efficaces. Leur description est consacrée à la vidéo ci-dessous.
